Предохранители и реле Chevrolet Volt (2011-2015)
Схемы относятся к указанным годам и вариантам Chevrolet Volt (2011-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Схема предохранителей Шевроле Вольт 2011-2015
Предохранители прикуривателя (розетки) в Шевроле Вольт являются предохранители F1 (розетка — верхняя часть отсека для хранения IP) и F15 (розетка внутри напольной консоли/задняя часть напольной консоли) в блоке предохранителей на приборной панели со стороны водителя.
Оглавление
Блок предохранителей панели приборов №1 (со стороны водителя)
Блок предохранителей панели приборов №1 (со стороны водителя)

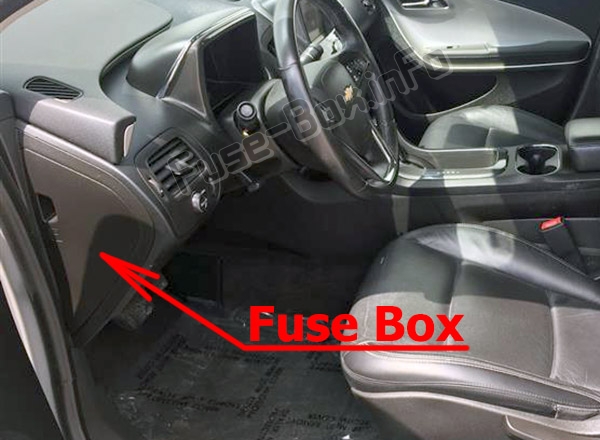

Расположение блока предохранителей
Он расположен со стороны водителя на панели приборов, за крышкой.

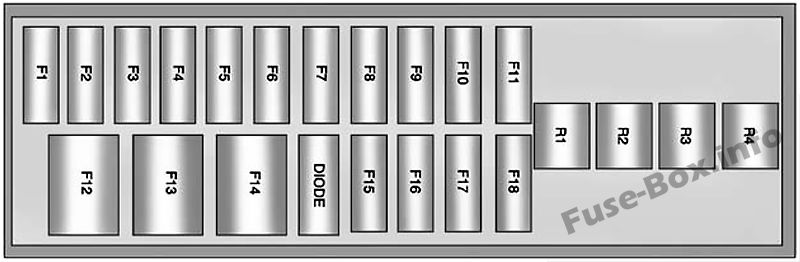

Схема блока предохранителей
| № | Применение |
|---|---|
| F1 | Розетка питания — верхняя часть контейнера IP Storage |
| F2 | Радио |
| F3 | Приборный щиток |
| F4 | Информационно-развлекательный дисплей |
| F5 | Отопление, вентиляция и кондиционирование воздуха/ Интегрированные коммутаторы центрального стека |
| F6 | Подушка безопасности (модуль диагностики датчиков/модуль датчиков пассажира) |
| F7 | 2011: Data LinkConnector 1/DataLink Connector 2 2012-2015: Разъем канала передачи данных, левый (основной) |
| F8 | Пустой |
| F9 | 2011: Пусто 2012-2015: ОнСтар |
| F10 | Модуль управления кузовным оборудованием 1/Электронный модуль управления кузовным оборудованием/Бесключевой доступ/Модернизация питания/Центральный стоп-сигнал/Подсветка номерного знака/Левый дневной ходовой огонь/Левые габаритные огни/Управление реле открывания люка/Управление реле насоса омывателя/Контроллеры переключателей |
| F11 | Блок управления кузовным оборудованием 4/левая фара |
| F12 | Пустой |
| F13 | Пустой |
| F14 | Пустой |
| F15 | Розетка питания (внутри напольной консоли/сзади напольной консоли) |
| F16 | Пустой |
| F17 | Пустой |
| F18 | Пустой |
| Реле | |
| R1 | Сохраненное вспомогательное силовое реле для розеток |
| R2 | Пустой |
| R3 | Пустой |
| R4 | Пустой |
| Диоды | |
| ДИОД | Пустой |
Блок предохранителей панели приборов №2 (со стороны пассажира)
Блок предохранителей панели приборов №2 (со стороны пассажира)

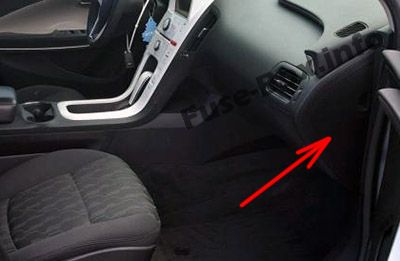

Расположение блока предохранителей
Он расположен со стороны пассажира на панели приборов, за крышкой.
Схема блока предохранителей
| № | Применение |
|---|---|
| F1 | Подсветка переключателя на рулевом колесе |
| F2 | Пустой |
| F3 | Пустой |
| F4 | Блок управления кузовным оборудованием 3/правый передний фонарь |
| F5 | Модуль управления кузовом 2/Электронный модуль управления кузовом/Лампа люка/Правый дневной ходовой огонь/Блокировка переключения передач/Подсветка переключателя |
| F6 | 2011-2013: Body ControlModule 5/RetainedAccessory PowerRelay Control/Right Front Signal Lamp/Left Rear Stopand Turn Signal Lamp/Right Parking Lamps/RemotePRNDL 2014-2015: Пусто |
| F7 | Блок управления кузовным оборудованием 6/Подсветка карты/Домашнее освещение/Лампа заднего хода |
| F8 | Блок управления кузовным оборудованием 7/Левый передний указатель поворота/Правый задний стоп-сигнал и лампа указателя поворота/Управление реле блокировки от детей |
| F9 | Блок управления кузовным оборудованием 8/Замки |
| F10 | 2011: Онстар 2012-2015: Разъем канала передачи данных, правый (вторичный) |
| F11 | Универсальный механизм открывания гаражных ворот (при наличии) |
| F12 | Двигатель вентилятора |
| F13 | Пустой |
| F14 | Пустой |
| F15 | Пустой |
| F16 | Пустой |
| F17 | Пустой |
| F18 | Пустой |
| Реле | |
| R1 | Пустой |
| R2 | Пустой |
| R3 | Пустой |
| R4 | 2011: Пусто 2012-2015: Реле блокировки от детей |
| Диоды | |
| ДИОД | Пустой |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

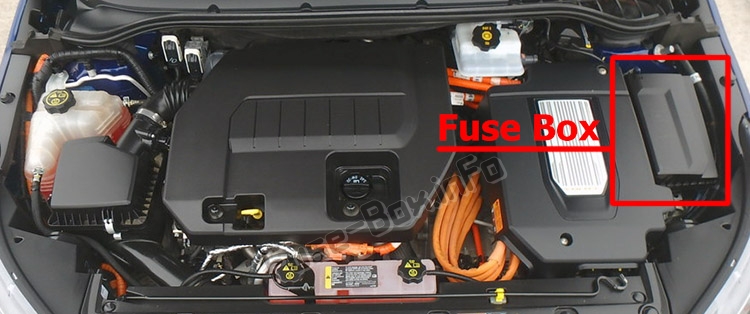

Расположение блока предохранителей
Он расположен в моторном отсеке со стороны водителя.

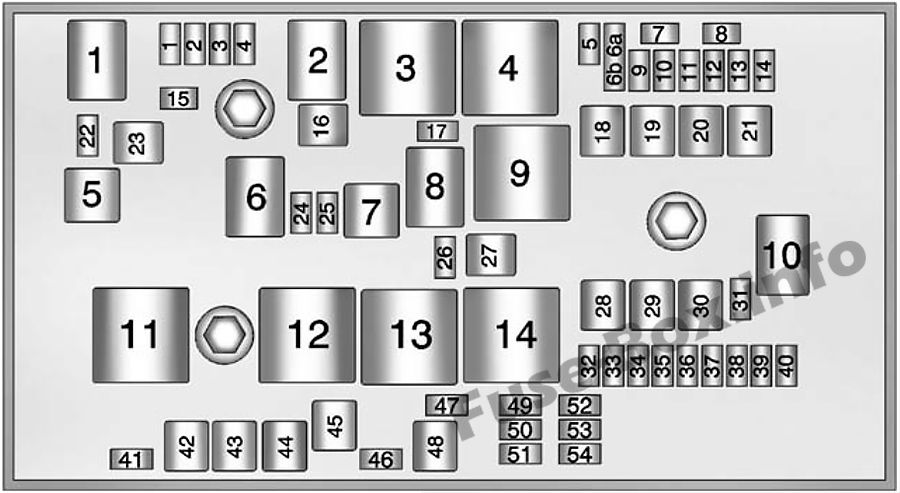

Схема блока предохранителей
| Мини-предохранители | Применение |
|---|---|
| 1 | Модуль управления двигателем — коммутируемое питание |
| 2 | Выбросы |
| 3 | Не используется |
| 4 | Катушки зажигания/форсунки |
| 5 | Не используется |
| 6a | Пустой |
| 6b | Пустой |
| 7 | Пустой |
| 8 | Пустой |
| 9 | Зеркала с подогревом |
| 10 | Модуль управления кондиционером |
| 11 | Модуль инвертора тяговой мощности — батарея |
| 12 | 2011: Насос и клапан отопителя салона 2012-2015: Не используется |
| 13 | 2011: Не используется 2012-2015: Насос и клапан отопителя салона |
| 14 | Не используется |
| 15 | Модуль инвертора тяговой мощности и модуль управления коробкой передач — батарея |
| 17 | Модуль управления двигателем — аккумуляторная батарея |
| 22 | Левая фара дальнего света |
| 24 | Пустой |
| 25 | Пустой |
| 26 | Не используется |
| 31 | 2011: Перезаряжаемая система хранения энергии E (высоковольтная батарея) Насос охлаждающей жидкости 2012-2015: Не используется |
| 32 | 2011: Sensing DiagnosticModule – Запустить/завести 2012-2015: Диагностический модуль Запустить/завести-Sensing (SDM), комбинация приборов, дисплей подушки безопасности пассажира, внутреннее зеркало заднего вида с автоматическим затемнением (при наличии) |
| 33 | 2011: Запустить/завести для модуля управления топливной системой/модуля управления интеграцией автомобиля 2012-2015: Запустить/завести для модуля управления интеграцией автомобиля |
| 34 | Модуль управления интеграцией в транспортное средство — аккумулятор |
| 35 | 2011: Насос охлаждающей жидкости силовой электроники 2012-2015: Не используется |
| 36 | 2011: Не используется 2012-2015: Насос охлаждающей жидкости силовой электроники |
| 37 | Модуль управления отопителем салона |
| 38 | 2011: Пусто 2012-2015: Аккумуляторная система накопления энергии (высоковольтная батарея) Насос охлаждающей жидкости |
| 39 | Модуль управления перезаряжаемой системой накопления энергии (высоковольтная батарея) |
| 40 | Омыватель ветрового стекла |
| 41 | Правая фара дальнего света |
| 46 | Пустой |
| 47 | Пустой |
| 49 | Пустой |
| 50 | 2011: Камера заднего вида – запуск/запуск (при наличии) 2012–2015: Запустить/завести — камера заднего вида, дополнительный силовой модуль |
| 51 | 2011: Запустить/завести for ABS/Перезаряжаемая система накопления энергии (высоковольтная батарея)/Зарядное устройство 2012-2015: Запуск/завод для ABS/системы накопления энергии (высоковольтная батарея) |
| 52 | Модуль управления двигателем/модуль управления коробкой передач — работа/пуск |
| 53 | Модуль инвертора тяговой мощности — работа/пуск |
| 54 | 2011: Запустить/завести для модуля управления кондиционером/приборной панели/дисплея подушки безопасности пассажира/дополнительного силового модуля 2012-2015: Запустить/завести — модуль управления топливной системой, модуль управления кондиционером, бортовое зарядное устройство |
| J-образные предохранители | |
| 16 | 2011: Пусто 2012-2015: Соленоид AIR (только PZEV) |
| 18 | Пустой |
| 19 | Электростеклоподъемник -Передний |
| 20 | Пустой |
| 21 | Электронный блок управления антиблокировочной тормозной системой |
| 23 | 2011-2013: Крышка зарядного порта 2014-2015: Пусто |
| 27 | 2011: Пусто 2012-2015: Воздушный насос (только PZEV) |
| 28 | Пустой |
| 29 | Пустой |
| 30 | Электродвигатель антиблокировочной тормозной системы |
| 42 | Вентилятор охлаждения - правый |
| 43 | Передние дворники |
| 44 | Зарядное устройство |
| 45 | Пустой |
| 48 | Вентилятор охлаждения — левый |
| Мини-реле | |
| 3 | Силовой агрегат |
| 4 | Зеркала с подогревом |
| 7 | Пустой |
| 9 | 2011: Пусто 2012-2015: Воздушный насос (только PZEV) |
| 11 | Пустой |
| 12 | Пустой |
| 13 | Пустой |
| 14 | Запустить/завести |
| Микрореле | |
| 1 | Пустой |
| 2 | 2011: Пусто 2012-2015: Соленоид AIR (только PZEV) |
| 6 | Пустой |
| 8 | Пустой |
| 10 | Пустой |
| Ультрамикрореле | |
| 5 | 2011-2013: Крышка зарядного порта 2014-2015: Пусто |
Блок предохранителей в заднем отсеке
Блок предохранителей в заднем отсеке

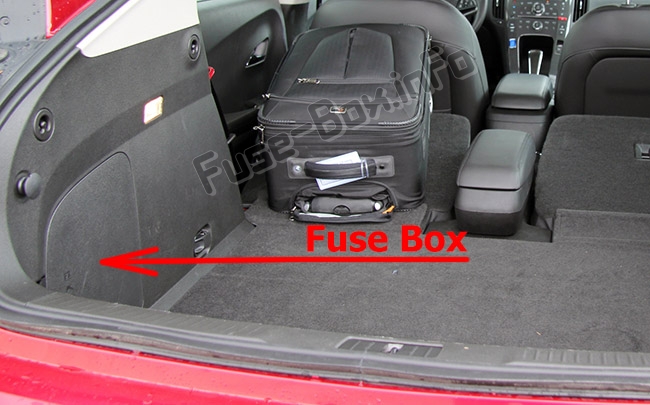

Расположение блока предохранителей
Он расположен за крышкой с левой стороны заднего отсека.
Схема блока предохранителей

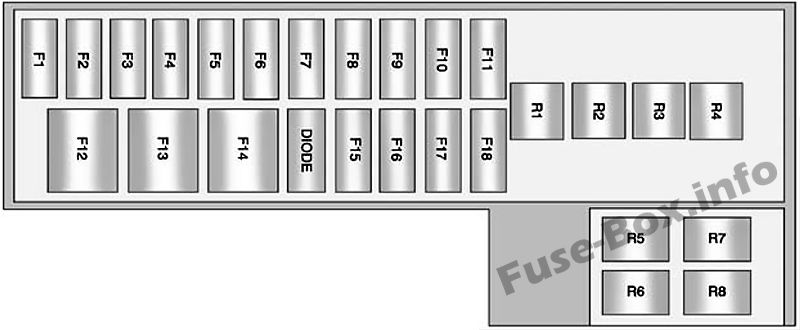

2011-2012 гг.

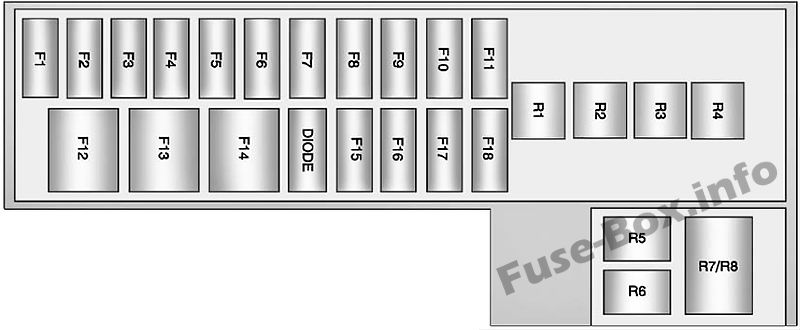

2013-2015 гг.
| № | Применение |
|---|---|
| F1 | Пустой |
| F2 | Модуль управления топливной системой |
| F3 | Модуль пассивного запуска/пассивного входа |
| F4 | Подогрев сидений (при наличии) |
| F5 | Переключатели двери водителя (наружное зеркало заднего вида/разблокировка двери зарядного порта/запрос на дозаправку/переключатель стеклоподъемника водителя) |
| F6 | Топливо (дневной клапан и модуль проверки герметичности испарителя) |
| F7 | Охлаждающий вентилятор вспомогательного силового модуля |
| F8 | Усилитель (при наличии) |
| F9 | Пустой |
| F10 | Регулируемое управление напряжением/система помощи при парковке спереди и сзади (при наличии) |
| F11 | Horn |
| F12 | Задние электрические стеклоподъемники |
| F13 | Электрический стояночный тормоз |
| F14 | Задняя защита от запотевания |
| F15 | Пустой |
| F16 | Выпуск люка |
| F17 | Пустой |
| F18 | Пустой |
| Реле | |
| R1 | Задняя защита от запотевания |
| R2 | Выпуск люка |
| R3 | Пустой |
| R4 | Пустой |
| R5 | Пустой |
| R6 | Пустой |
| Р7/Р8 | 2013-2015 гг.: Хорн |
| R7 | 2011-2012 гг.: Пусто |
| R8 | 2011-2012 гг.: Хорн |
| Диоды | |
| ДИОД | Пустой |
