Предохранители и реле Chevrolet Volt (2016-2019..)

Схемы относятся к указанным годам и вариантам Chevrolet Volt (2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Схема предохранителей Шевроле Вольт 2016-2019..

Схема предохранителей Шевроле Вольт 2016-2019..

Предохранители прикуривателя (розетки) в Шевроле Вольт являются автоматические выключатели CB1 (передняя вспомогательная розетка) и CB2 (задняя вспомогательная розетка) в блоке предохранителей приборной панели.

Блок предохранителей на приборной панели

Расположение блока предохранителей

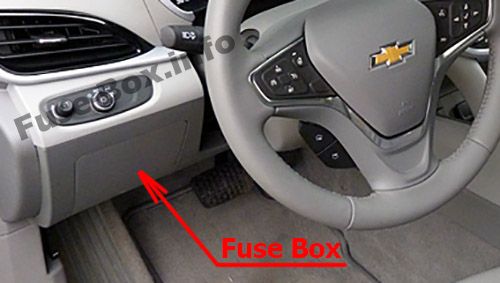

Он расположен со стороны водителя на панели приборов, за крышкой.Расположение блока предохранителей

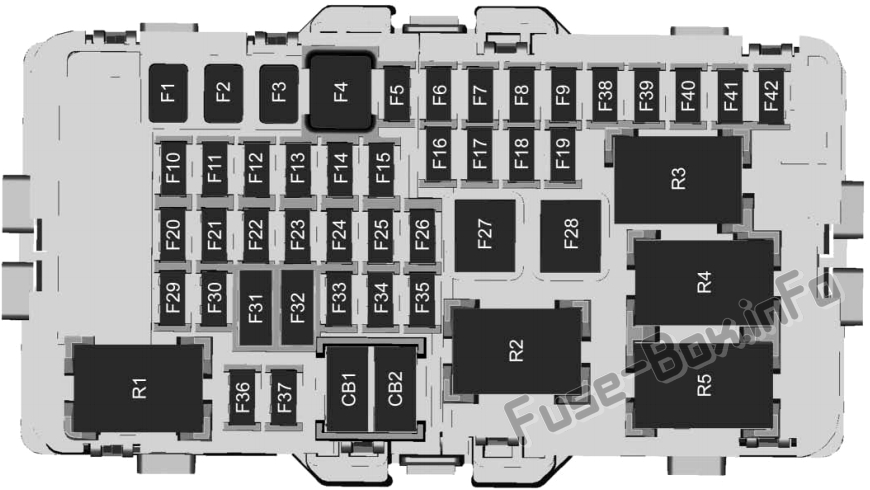

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в щитке приборов (2016-2019 гг.)
№Применение
F1Пустой
F2Пустой
F3Пустой
F4Вентилятор отопителя, вентиляции и кондиционирования воздуха
F5Блок управления кузовом 2
F6Пустой
F72016-2017: Пусто
2018-2019: НГМ
F8Модуль управления кузовом 3
F9Модуль топливного насоса
F10Пустой
F11Пустой
F12Пустой
F13Пустой
F14Пустой
F15Пустой
F16Пустой
F17Разъем канала передачи данных
F18Модуль управления кузовом 7
F19Кластер
F20Модуль управления кузовом 1
F21Блок управления кузовом 4
F22Блок управления кузовом 6
F23OnStar
F24Воздушная подушка
F25Отображать
F262016-2018: Информационно-развлекательная система
2019: Универсальная последовательная шина
F27Пустой
F28Пустой
F29Потолочная консоль
F30Радио/Информационно-развлекательная система
F31Управление на руле
F32Блок управления кузовом 8
F33Отопитель, вентиляция и кондиционирование воздуха/ Встроенный датчик солнечного света
F34Пассивный вход/пассивный старт
F35Задняя застежка
F36Зарядное устройство
F37Пустой
F38Пустой
F39Пустой
F40Пустой
F41Пустой
F42Пустой
Автоматические выключатели
CB1Передняя дополнительная розетка
CB2Задняя дополнительная розетка
Реле
R1Пустой
R2Сохраненная вспомогательная мощность
R3Люк
R4Пустой
R5Пустой

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

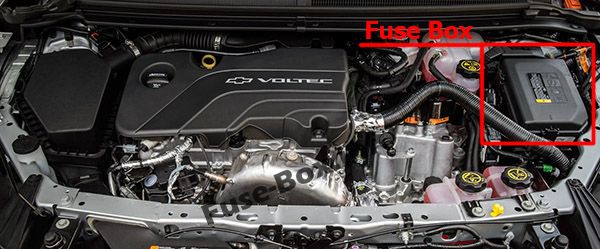

Он расположен в моторном отсеке со стороны водителя.Расположение блока предохранителей

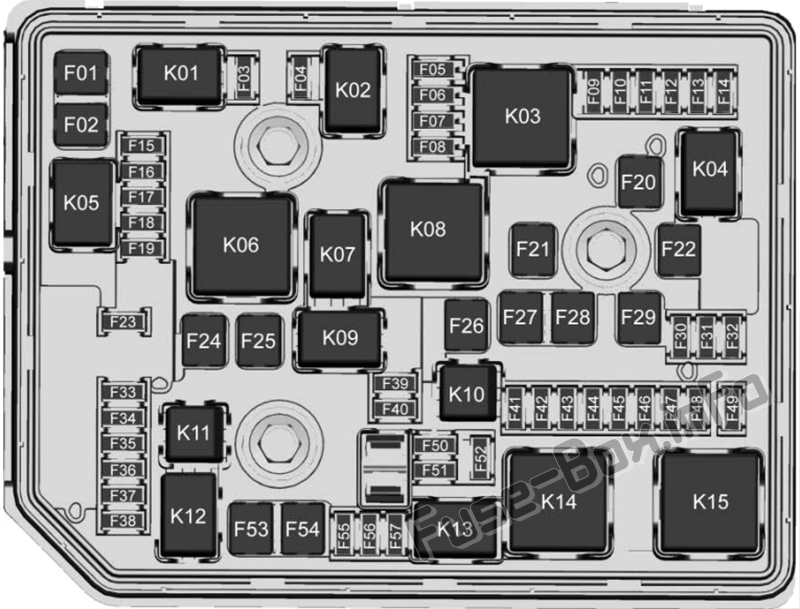

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке (2016-2019 гг.)
№Применение
F01Пустой
F02Пустой
F03Не идти домой
F04Модуль управления двигателем
F05Аэрозатвор
F06Модуль инвертора тяговой мощности 1
F07Модуль инвертора тяговой мощности 2
F08Модуль управления двигателем
F09Модуль управления кондиционером
F10Модуль управления интеграцией автомобиля
F11Электрический тормозной усилитель
F12Аккумуляторная система накопления энергии
F13Модуль управления отопителем салона
F14Модуль управления отопителем охлаждающей жидкости
F15Выбросы
F16Катушки зажигания
F17Модуль управления двигателем
F18Пустой
F19Пустой
F20Электрический тормозной усилитель
F21Передний стеклоочиститель
F22Насос антиблокировочной тормозной системы
F23Передний стеклоочиститель
F24Пустой
F25Пустой
F26Пустой
F27Модуль антиблокировочной тормозной системы
F28Левый электростеклоподъемник
F29Обогрев заднего стекла
F30Зеркала с подогревом
F31Пустой
F32Переменные функции
F33Пустой
F34Horn
F35Система накопления энергии с охлаждающей жидкостью
F36Правая фара дальнего света
F37Левая фара дальнего света
F38Пустой
F39Пустой
F40Пустой
F41Разное бегать, крутить
F42Беги, заводи 3
F43Пустой
F44Модуль напряжения, тока, температуры, запуск, запуск
F45Рулевое колесо с подогревом
F46Работа модуля управления интеграцией автомобиля, запуск
F47Пустой
F48Пустой
F49Пустой
F50Пустой
F51Пустой
F52Модуль управления двигателем/модуль инвертора тяговой мощности
F53Левый вентилятор охлаждения
F54Правый вентилятор охлаждения
F55Электрический насос
F56Пустой
F57Пустой
Реле
K01Пустой
K02Пустой
K03Модуль управления двигателем
K042016-2018: Пусто
2019: функция оповещения пешеходов
K05Пустой
K06Пустой
K07Пустой
K08Пустой
K09Пустой
K10Пустой
K11Пустой
K12Фары дальнего света
K13Пустой
K14Беги, заводи
K15Обогрев заднего стекла
K16Реле печатной платы звукового сигнала
K17Пустой
K18Пустой
K19Реле печатной платы насоса охлаждающей жидкости
K20Пустой
K21Пустой
K22Передняя шайба
K23Пустой

Блок предохранителей в заднем отсеке

Расположение блока предохранителей

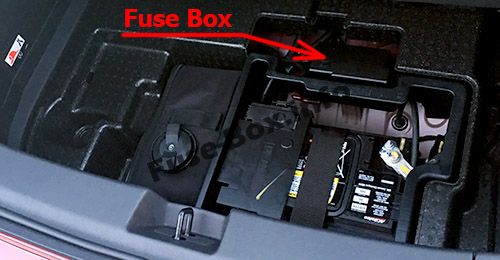

Он расположен в центре заднего отсека под полом багажника.Расположение блока предохранителей

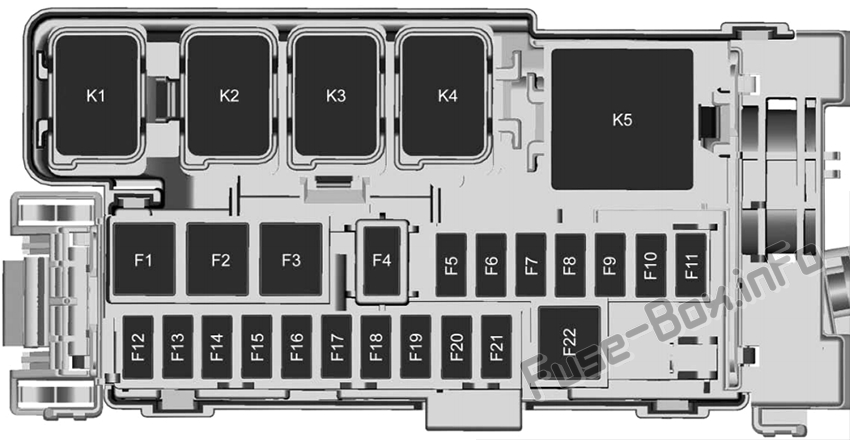

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в багажном отделении (2016-2019 гг.)
№Применение
F12016-2018: Пусто
2019: Водительское сиденье с электроприводом
F2Пустой
F3Пустой
F42016-2018: Пусто
2019: Поясничная опора водителя/Keypass
F5Защита пешеходов
F6Модуль встроенного зарядного устройства
F7Переднее сиденье с подогревом
F8Переднее сиденье с подогревом
F9Переключатели двери водителя/зеркала
F10Пустой
F11Усилитель
F12Подсветка переключателя на руле
F13Пустой
F14Пустой
F15Пустой
F16Пустой
F17Пустой
F18Пустой
F19Обнаружение препятствий
F20Fuel
F21Заднее сиденье с подогревом
F22Правые электрические стеклоподъемники
Реле
K1Пустой
K2Пустой
K3Пустой
K4Пустой
K5Пустой
