Предохранители и реле Chevrolet Trax (2024-2026)
Схемы относятся к указанным годам и вариантам Chevrolet Trax (2024-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
В этой статье мы рассматриваем Chevrolet Trax второго поколения, доступный с 2024 года. Здесь вы найдете схемы предохранителей и реле Chevrolet Trax 2024, 2025 и 2026, а также информацию о расположении предохранителей и реле в моторном и салонном отсеках и о назначении каждого предохранителя и реле.
Схема предохранителей Chevrolet Trax 2024-2026
Содержание
Схема предохранителей моторного отсека
Схема предохранителей моторного отсека

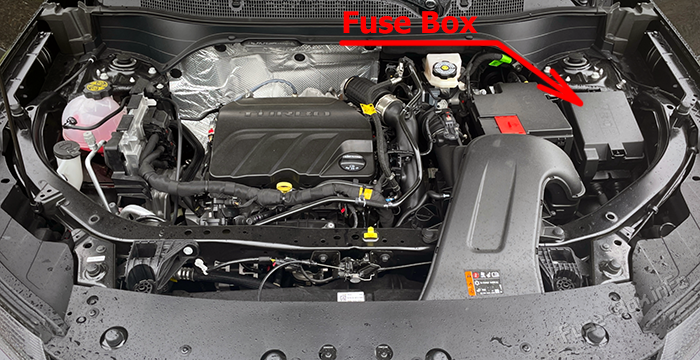

Расположение блока предохранителей
Чтобы снять крышку блока предохранителей, сожмите фиксатор и снимите ее.

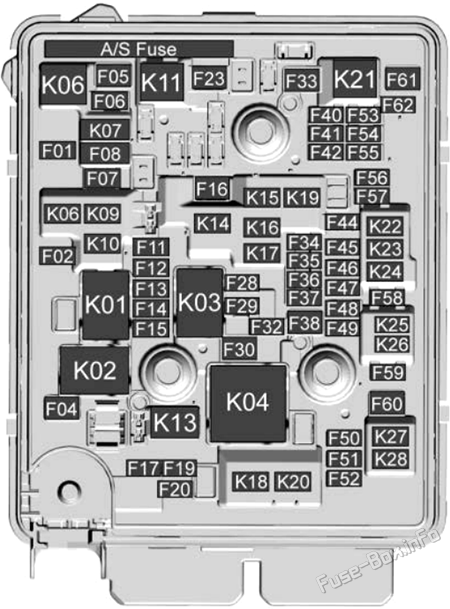

Схема блока предохранителей
| № | Назначение |
|---|---|
| Микропредохранители | |
| F01 | L/GATE RELEASE — управление открытием задней крышки багажника |
| F02 | A/C CLUTCH — муфта компрессора кондиционера |
| F06 | HTD OSRVM — обогрев внешнего заднего зеркала |
| F08 | HORN — звуковой сигнал |
| F10 | - |
| F11 | ECM PT1 — электронный блок управления силовым агрегатом 1 |
| F12 | IGNITION COIL — катушка зажигания |
| F13 | ENG COMPONENT 2 — компонент двигателя |
| F14 | ENG COMPONENT 1 — компонент двигателя |
| F15 | ECM PT 2 — электронный блок управления силовым агрегатом 2 |
| F16 | - |
| F17 | - |
| F18 | RVC |
| F19 | ECM BATT — батарея электронного блока управления |
| F20 | AUX WATER PUMP — вспомогательный водяной насос |
| F21 | PEPS |
| F24 | HTD/SEAT1 |
| F25 | HTD/SEAT2 |
| F28 | CAC SHUTTER |
| F29 | - |
| F31 | FTZM — модуль зоны топливного бака |
| F32 | TCM BATT — батарея модуля системы контроля тяги |
| F34 | ESCL RUN/CRANK — электропривод блокировки рулевой колонки |
| F35 | - |
| F36 | - |
| F37 | ECM TCM RUN/CRANK — электронные блоки управления двигателем и трансмиссией |
| F40 | - |
| F41 | HDLP LEVELING — автоматическая коррекция высоты фар |
| F42 | CLUSTER — комбинация приборов |
| F44 | WASH PUMP — насос омывателя |
| F45 | - |
| F46 | - |
| F47 | CNSTR VENT SOL — электроклапан вентиляции топливного адсорбера |
| F48 | - |
| F49 | REAR WIPER PARK — парковочное положение заднего стеклоочистителя |
| F50 | - |
| F51 | - |
| F52 | - |
| F53 | VENT SEAT — вентиляция сиденья |
| F54 | - |
| F55 | - |
| F56 | ISRVM/RLAD — внутреннее зеркало заднего вида и предупреждающий дисплей LED |
| F57 | - |
| F58 | REAR WIPER — задний стеклоочиститель |
| F59 | - |
| F62 | LUMBAR — поясничная опора |
| Предохранители M-case | |
| F03 | STARTER SOL — соленоид стартера |
| F04 | - |
| F05 | RR DEFOG — обогрев заднего стекла |
| F07 | COOLING FAN MID — средняя скорость вентилятора охлаждения |
| F09 | - |
| F22 | FRONT WIPER — передний стеклоочиститель |
| F23 | - |
| F26 | COOLING FAN LOW — низкая скорость вентилятора охлаждения |
| F27 | - |
| F30 | - |
| F33 | - |
| F38 | EBCM 2 — электронный блок управления тормозами 2 |
| F39 | COOLING FAN HIGH — высокая скорость вентилятора охлаждения |
| F43 | - |
| F60 | POWER WINDOW LT — левый электростеклоподъёмник |
| F61 | POWER WINDOW RT — правый электростеклоподъёмник |
| Реле | |
| K01 | STARTER SOL RELAY — реле втягивающего стартера |
| K02 | - |
| K03 | POWERTRAIN RELAY — реле силового агрегата |
| K04 | COOLING FAN HIGH RELAY — реле высокой скорости вентилятора охлаждения |
Схема предохранителей салонного отсека
Схема предохранителей салонного отсека

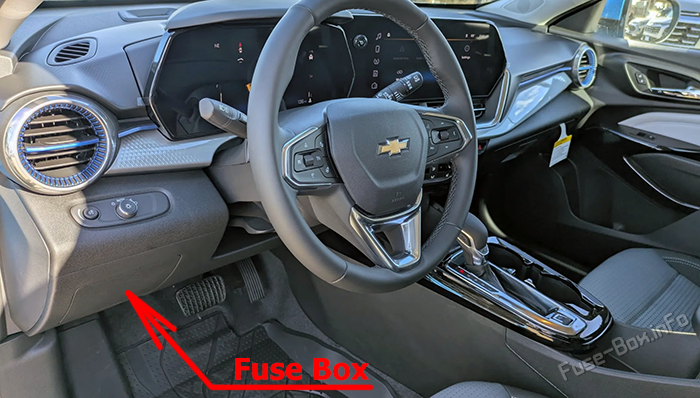

Расположение блока предохранителей
Предохранительный блок приборной панели расположен в нижней части передней консоли водительской стороны. Чтобы получить доступ к предохранителям, сдвиньте блок и снимите его декоративную крышку; чтобы снять крышку, отожмите фиксаторы и аккуратно выньте ее.

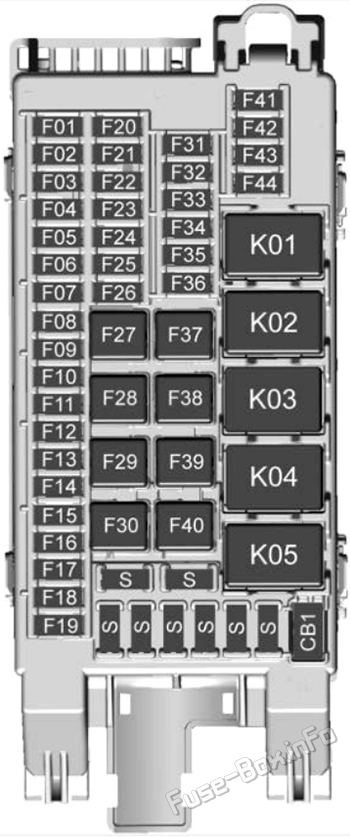

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | ONSTAR для рынка Северной Америки (NA) |
| F02 | Привод солнечного козырька |
| F03 | Body Control Module 3 — блок управления кузовной электроникой |
| F04 | Body Control Module 7 — блок управления кузовной электроникой |
| F05 | Body Control Module 6 — блок управления кузовной электроникой |
| F06 | HVAC Module 1 — модуль климат-контроля |
| F07 | CGM — центральный шлюз |
| F08 | HSWM — модуль подогрева рулевого колеса |
| F09 | Virtual Cockpit Display/ Instrument Panel Display/ HVAC Display — дисплеи виртуальной панели, приборной панели и климатической системы |
| F10 | Радио / модуль виртуальной приборной панели |
| F11 | ONSTAR для рынка Non-NA |
| F12 | Модуль предупреждения о слепой зоне / модуль камеры / модуль ультразвукового парковочного ассистента |
| F13 | HVAC Module IGN — модуль климат-контроля |
| F14 | Модуль беспроводной зарядки / удаленный электронный дисплей PRNDL |
| FI 5 | BCM2 — модуль управления кузовом 2 |
| F16 | BCM1 — модуль управления кузовом 1 |
| F17 | Подсветка органов управления на руле |
| F18 | - |
| F19 | - |
| F20 | Переключатели управления на руле |
| F21 | BCM5 — модуль управления кузовом 5 |
| F22 | DLC — диагностический разъем данных |
| F23 | SDM — модуль диагностики датчиков |
| F24 | - |
| F24 | Дискретный логический выключатель зажигания |
| F25 | PTM1 — модуль управления задней крышкой |
| F26 | Логический |
| F27 | - |
| F28 | BCM8 — модуль управления кузовом 8 |
| F29 | DC to DC Converter 2 — преобразователь напряжения |
| F30 | PTM 2 — модуль управления задней крышкой 2 (двигатель) |
| F31 | OSRVM/ETC/датчик света, дождя и влажности |
| F32 | Headlight Low Beam Light LEFT — левая фара ближнего света |
| F33 | BCM4 — модуль управления кузовом 4 |
| F34 | Headlight Low Beam Light RIGHT — правая фара ближнего света |
| F35 | - |
| F36 | - |
| F37 | Seat Position Switch DRIVER — переключатель положения сиденья водителя |
| F38 | DC to DC Converter 1 — преобразователь напряжения |
| F39 | Реле ACC/RAP и RUN |
| F40 | Модуль управления двигателем вентилятора салона |
| F41 | Auxiliary Audio/Video Jack/FRT USB — дополнительный передний аудио-/видеоразъём |
| F42 | Auxiliary RR USB Power Outlet — дополнительная задняя розетка питания |
| F43 | - |
| F44 | - |
| S | SPARE — резерв |
| Автоматический выключатель | |
| CB1 | Дополнительная розетка постоянного тока (DC) |
| Реле | |
| K01 | Реле ACC/RAP |
| K02 | Реле RUN |
| K03 | Логическое реле |
| K04 | - |
| K05 | - |
