Предохранители и реле Chevrolet Trax (2013-2017)
Схемы относятся к указанным годам и вариантам Chevrolet Trax (2013-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
В этой статье рассмотрено первое поколение Chevrolet Trax до рестайлинга, выпускавшееся с 2013 по 2017 год. Здесь приведены схемы блоков предохранителей Chevrolet Trax 2013, 2014, 2015, 2016 и 2017, сведения о расположении блоков в автомобиле и назначении каждого предохранителя и реле.
Схема предохранителей Chevrolet Trax 2013-2017
За прикуриватель и розетки питания Chevrolet Trax отвечают предохранители №21 (AC Accessory Power Outlet — дополнительная розетка питания) и №22 (Cigar Lighter/DC Accessory Power Outlet — прикуриватель и розетка постоянного тока) в блоке панели приборов.
Содержание
Блок предохранителей приборной панели
Блок предохранителей приборной панели

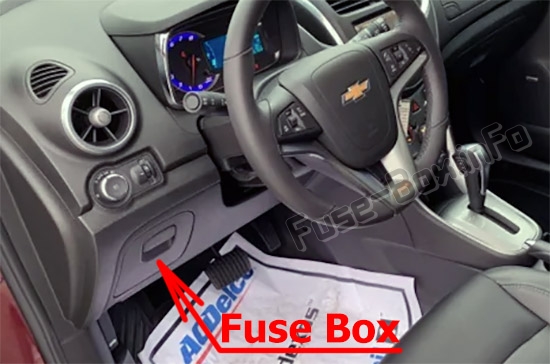

Расположение блока предохранителей
Блок расположен в нижней части панели приборов со стороны водителя, за вещевым отделением слева от рулевой колонки.

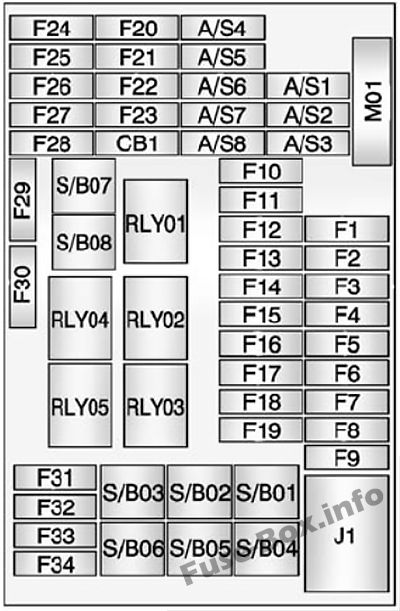

Схема блока предохранителей
| № | Назначение |
|---|---|
| Mini Fuses | |
| 1 | модуль управления кузовным оборудованием 1 |
| 2 | модуль управления кузовным оборудованием 2 |
| 3 | модуль управления кузовным оборудованием 3 |
| 4 | модуль управления кузовным оборудованием 4 |
| 5 | модуль управления кузовным оборудованием 5 |
| 6 | модуль управления кузовным оборудованием 6 |
| 7 | модуль управления кузовным оборудованием 7 |
| 8 | модуль управления кузовным оборудованием 8 |
| 9 | выключатель зажигания с дискретной логикой |
| 10 | диагностический модуль системы подушек безопасности аккумулятор |
| 11 | диагностический разъём |
| 12 | модуль отопления, вентиляции и кондиционирования |
| 13 | реле двери багажного отделения |
| 14 | UPA модуль |
| 15 | салонное зеркало заднего вида |
| 16 | не используется |
| 17 | выключатель стеклоподъёмника двери водителя |
| 18 | датчик дождя |
| 19 | модуль управления кузовным оборудованием система регулирования напряжения |
| 20 | подсветка переключателей на рулевом колесе |
| 21 | A/C дополнительная розетка питания |
| 22 | прикуриватель/DC дополнительная розетка питания |
| 23 | резерв |
| 24 | резерв |
| 25 | резерв |
| 26 | Дисплей системы автоматического определения пассажира, SDM RC |
| 27 | IPC / модуль компаса |
| 28 | Выключатель фар / преобразователь DC / выключатель сцепления |
| 29 | резерв |
| 30 | резерв |
| 31 | IPC аккумулятор |
| 32 | Радиосистема / звуковое предупреждение |
| 33 | дисплей |
| 34 | OnStar (при наличии) / VLBS |
| S/B Fuses | |
| 1 | PTC 1 |
| 2 | PTC 2 |
| 3 | электродвигатель переднего стеклоподъёмника |
| 4 | электродвигатель заднего стеклоподъёмника |
| 5 | реле логистического режима |
| 6 | резерв |
| 7 | передние стеклоподъёмники |
| 8 | задние стеклоподъёмники |
| Circuit Breaker | |
| CB1 | резерв |
| Midi Fuse | |
| M01 | PTC |
| Реле | |
| RLY01 | дополнительное оборудование/сохраняемое питание дополнительного оборудования |
| RLY02 | Дверь багажного отделения |
| RLY03 | резерв |
| RLY04 | реле вентилятора отопителя |
| RLY05 | логистический режим |
| Main Connector | |
| J1 | IEC MAIN PWR CONNECTOR |
Блок предохранителей моторного отсека
Блок предохранителей моторного отсека

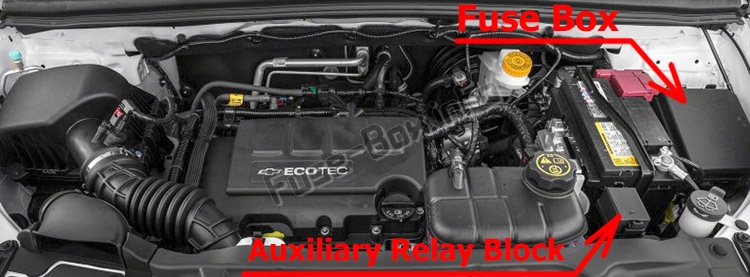

Расположение блока предохранителей
Блок расположен в моторном отсеке со стороны водителя.

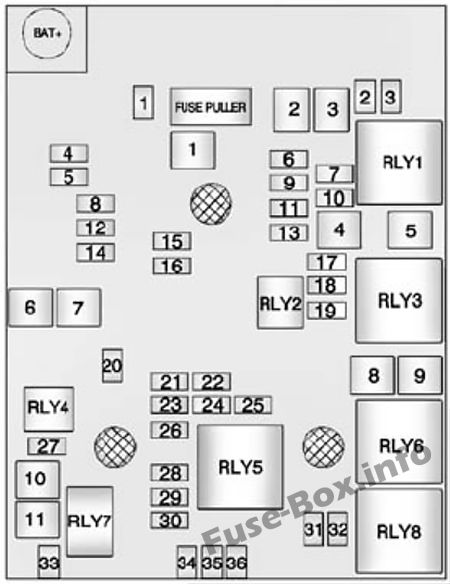

Схема блока предохранителей
| № | Назначение |
|---|---|
| мини-предохранители | |
| 1 | люк |
| 2 | переключатель наружных зеркал заднего вида |
| 3 | Электромагнитный клапан вентиляции адсорбера (только 1,4 л) |
| 4 | не используется |
| 5 | модуль электронного управления тормозной системой клапан |
| 6 | 2013: IBS |
| 7 | не используется |
| 8 | модуль управления трансмиссией аккумулятор |
| 9 | не используется |
| 10 | Модуль управления топливной системой R/C (только 1,4 л) / корректор фар |
| 11 | задний стеклоочиститель |
| 12 | обогрев заднего стекла |
| 13 | не используется |
| 14 | обогрев наружных зеркал заднего вида |
| 15 | Питание модуля управления топливной системой от аккумулятора (только 1,4 л) |
| 16 | обогрев сиденье модуль |
| 17 | модуль управления трансмиссией R/C |
| 18 | Двигатель управление модуль R/C |
| 19 | Топливный насос (только 1,8 л) |
| 20 | не используется |
| 21 | Реле вентилятора (дополнительный блок предохранителей — 1,4 л) / реле вентилятора 3, позиция 85 (1,8 л) |
| 22 | Насос холодного запуска (только 1,8 л) |
| 23 | катушка зажигания/форсунки |
| 24 | насос омывателя |
| 25 | не используется |
| 26 | Электромагнитный клапан продувки адсорбера / клапан системы охлаждения / датчики кислорода до и после нейтрализатора / клапан вестгейта турбокомпрессора (1,4 л) / перепускной клапан турбокомпрессора (1,4 л) / клапан IMTV (1,8 л) |
| 27 | не используется |
| 28 | 2013: бензиновый двигатель — не используется; дизельный двигатель — ECM PT IGN-3 |
| 29 | Модуль управления двигателем: зажигание силового агрегата 1 / зажигание 2 |
| 30 | датчик массового расхода воздуха дизельный двигатель: O2 SENSOR |
| 31 | левая фара дальнего света |
| 32 | правая фара дальнего света |
| 33 | модуль управления двигателем аккумулятор |
| 34 | звуковой сигнал |
| 35 | муфта компрессора кондиционера |
| 36 | передние противотуманные фары |
| предохранители J-Case | |
| 1 | модуль электронного управления тормозной системой насос |
| 2 | передний стеклоочиститель |
| 3 | электродвигатель вентилятора отопителя |
| 4 | IEC A/C |
| 5 | не используется |
| 6 | 2013: бензиновый двигатель — не используется; дизельный двигатель — FUEL HEATER |
| 7 | не используется |
| 8 | Низкая / средняя скорость вентилятора охлаждения (1,4 л) / низкая скорость вентилятора охлаждения (1,8 л) |
| 9 | высокая скорость вентилятора охлаждения |
| 10 | 2013: бензиновый двигатель — EVP; дизельный двигатель — GLOW PLUG |
| 11 | втягивающее реле стартера |
| микрореле U | |
| RLY2 | Топливный насос (только 1,8 л) |
| RLY4 | резерв |
| микрореле HC | |
| RLY7 | стартер |
| мини-реле | |
| RLY1 | зажигание / запуск |
| RLY3 | Средняя скорость вентилятора охлаждения (только 1,4 л) |
| RLY5 | реле силового агрегата |
| RLY8 | низкая скорость вентилятора охлаждения |
| мини-реле HC | |
| RLY6 | высокая скорость вентилятора охлаждения |
Дополнительный блок реле
| Реле | Назначение |
|---|---|
| RLY01 | электрический вакуумный насос |
| RLY02 | управление вентилятором охлаждения 1 |
| RLY03 | управление вентилятором охлаждения 2 |
| RLY04 | Прицеп (только 1,4 л) |
Задний блок предохранителей
Задний блок предохранителей

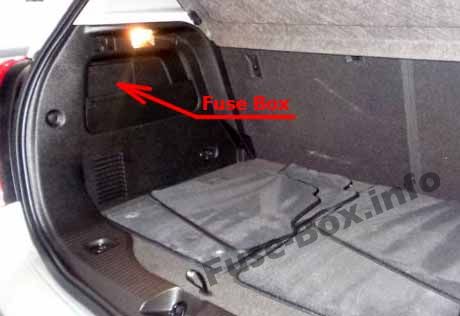

Расположение блока предохранителей
Блок расположен за крышкой с левой стороны багажного отделения.

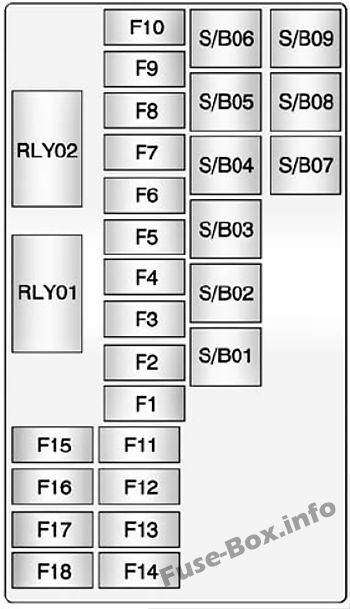

Схема блока предохранителей
| № | Назначение |
|---|---|
| Mini Fuses | |
| 1 | выключатель электропривода поясничной опоры сиденья водителя |
| 2 | выключатель электропривода поясничной опоры сиденья пассажира |
| 3 | усилитель |
| 4 | розетка прицепа |
| 5 | модуль полного привода |
| 6 | модуль автоматического определения пассажира |
| 7 | резерв/LPG модуль аккумулятор |
| 8 | габаритные огни прицепа |
| 9 | резерв |
| 10 | Резерв / модуль контроля слепых зон |
| 11 | модуль прицепа |
| 12 | разъём навигационной системы |
| 13 | обогрев рулевого колеса |
| 14 | розетка прицепа |
| 15 | EVP выключатель |
| 16 | датчик воды в топливе |
| 17 | салонное зеркало заднего вида/система регулирования напряжения |
| 18 | резерв/LPG модуль зажигание / запуск |
| S/B Fuses | |
| 1 | Выключатель электропривода сиденья водителя / модуль памяти |
| 2 | выключатель электропривода сиденья пассажира |
| 3 | модуль прицепа |
| 4 | Инвертор A/C-D/C |
| 5 | аккумулятор |
| 6 | омыватель фар |
| 7 | резерв |
| 8 | резерв |
| 9 | резерв |
| Реле | |
| 1 | реле зажигания |
| 2 | реле зажигания |
