Предохранители и реле Chevrolet Traverse (2024-2026)

Схемы относятся к указанным годам и вариантам Chevrolet Traverse (2024-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.



В этой статье рассмотрено третье поколение Chevrolet Traverse, выпускаемое с 2024 года. Здесь приведены схемы блоков предохранителей Chevrolet Traverse 2024, 2025 и 2026 годов, сведения об их расположении и назначении предохранителей.

Схема предохранителей Chevrolet Traverse 2024-2026

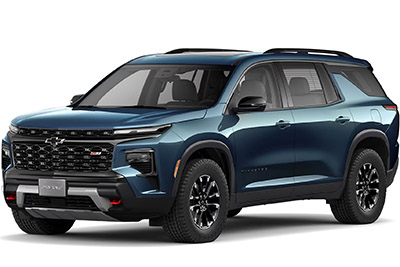

Chevrolet Traverse (2024-2026)

Блок предохранителей моторного отсека

Расположение блока предохранителей

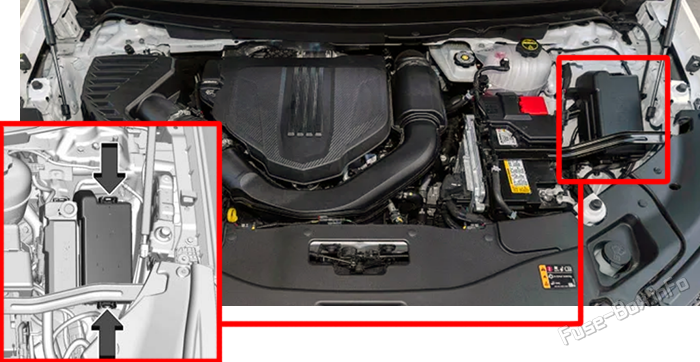

Чтобы снять крышку блока предохранителей, отожмите фиксаторы и аккуратно поднимите её вверх.Расположение блока предохранителей в моторном отсеке: Chevrolet Traverse (2024-2026)

Схема блока предохранителей

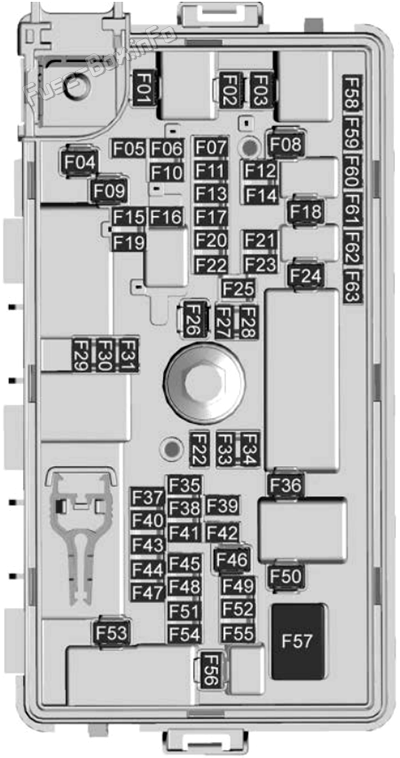

Схема блока предохранителей в моторном отсеке: Chevrolet Traverse (2024-2026)

Назначение предохранителей в моторном отсеке
№Назначение
F01SPARE
F02SPARE
F03FRT WIPER - Front Wiper
F04SPARE
F05SPARE
F06HDLP RT - Headlight Right
F07RR WIPER - Rear Wiper
F08SPARE
F09RR DEFOG - Rear Defog
F10ELM_4 - Exterior Lighting Module 4
F11HDLP LT - Headlight Left
F12HORN
F13SPARE
F14SPARE
FI 5SPARE
FI 6RR_WPR_CTRL - Rear Wiper Control
F17RLY COIL GND - Relay Coil Ground
F18DC DC BATT1 - Direct Current Direct Current Battery 1
FI 9ELM7 - Exterior Lighting Module 7
F20SPARE
F21SPARE
F22ELM_5 - Exterior Lighting Module 5
F23WIPER DE ICE
F24EBCM1 - Electronic Brake Control Module 1
F25ELM_3 - Exterior Lighting Module 3
F26SPARE
F27TRLR STP TRN LT - Trailer Light Stop Left
F28TRLR STP TRN RT - Trailer Light Stop Right
F29WASH
F30AERO SHUTTER
F31SPARE
F32PCM - Power Control Module
F33SPARE
F34SPARE
F35PCM - Power Control Module
F36STRTR MTR - Starter Motor
F37AC CLUTCH GAS - Alternating Current Clutch Gas
F38SOL CP TURBO BYPASS - Solenoid Turbo Bypass
F39COIL ODD
F40SPARE
F41SNSR MAF/IAT/H/P SNSR / O2H MTR EVAPP
F42SPARE
F43SPARE
F44SPARE
F45SPARE
F46SPARE
F47SPARE
F48SPARE
F49SPARE
F50E-PHASER - Electronic Phaser
F51SPARE
F52PCM 2 - Power Control Module 2
F53SPARE
F54AIR_PUMP
F55SPARE
F56STRTR PINION
F57WATER PUMP
F58SERVICE FUSE
F59SERVICE FUSE
F60SERVICE FUSE
F61SERVICE FUSE
F62SERVICE FUSE
F63SERVICE FUSE

Блок предохранителей в салоне (со стороны пассажира)

Расположение блока предохранителей

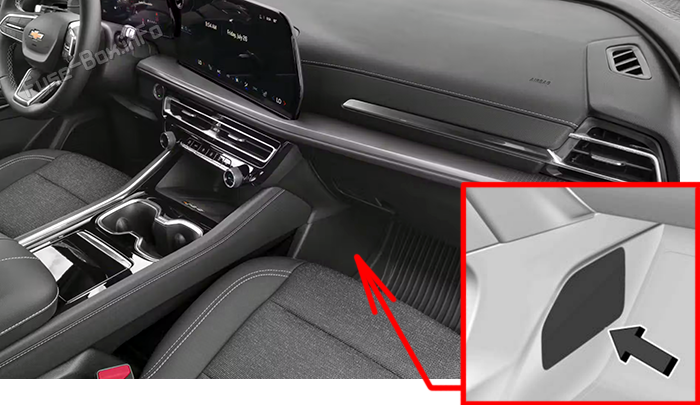

Блок предохранителей панели приборов расположен в центральной консоли со стороны пассажира. Для доступа подденьте отвёрткой фиксаторы через отверстие и снимите крышку.Расположение блока предохранителей в салоне: Chevrolet Traverse (2024-2026)

Схема блока предохранителей

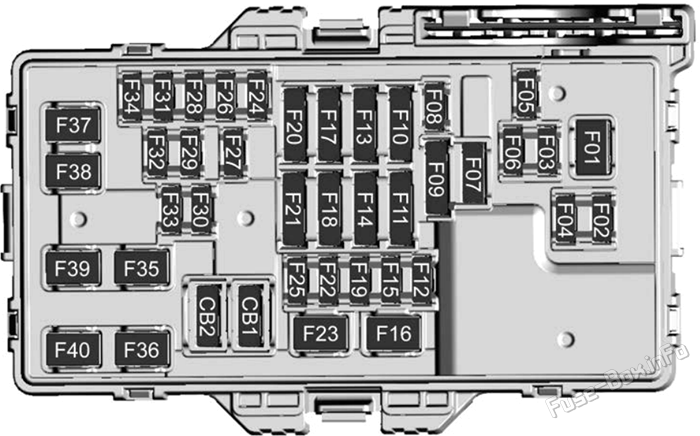

Схема блока предохранителей в салоне: Chevrolet Traverse (2024-2026)

Назначение предохранителей в приборной панели
№Назначение
F01BLOWER MOTOR
F022024-2025: ELM 1 - Exterior Lighting Module 1
F03SCL - Steering Column Lock
F042024-2025: ELM 2 - Exterior Lighting Module 2
F05BCM2 - Body Control Module 2
F06OHC - OnStar Hands-Free Calling
F07STEERING WHEEL CONTROL
F08TELEMATICS
F09BCM BATT 1& ETS SHIFTER - Body Control Module Battery 1 and Euro Truck Shifter
F102024-2025: UGDO - Universal Garage Door Opener
2026: RAIN SNR/UGDO - Rain Sensor/ Universal Garage Door Opener
F112024-2025: HVAC & TPIM - Heating, Ventilation, and Air Conditioning and Traction Power Inverter Module
2026: HVAC & TPIM / HUD - Heating, Ventilation, and Air Conditioning and Traction Power Inverter Module / Head-Up Display
F12STEERING COLUMN LOCK
F13CGM&DLC - Central Gateway Module and Data Link Connector
F14EBCM&PCM - Electronic Brake Control Module and Power Control Module
F15AUX DISPLAY
F16APO_RR_CARGO - Auxiliary Power Outlet (Rear Cargo)
F17SDM_AOS - Sensing Diagnostic Module / Automatic Occupant Sensor SPARE
F18SEAT FAN CTR/HDLP CO & DR - Seat Fan Control Headlamp CO and Driver
F19ELM RC - Exterior Lighting Module Ride Control
F20VKM - Virtual Key Module
SPARE
F21VCU_BATT1 & 2 - Virtual Cockpit Unit Battery 1 and 2
F22SDM - Sensing Data Module
F232026: APO ROW 1 - Auxiliary Power Outlet Row 1
F24WCM - Wireless Charging Module
F25HVPO - High Voltage Power Outlet
F26SPARE
F27AUX
F28LRR - Long Range Radar
F29SRR - Short Range Radar
F30-
F31BCM3 - Body Control Module 3
F32HSWM - Heated Steering Wheel Module
F33-
F34CPM - Column Position Module
F35AMPLIFIER
F36DC/DC BATT 2 - Direct Current/Direct Current Battery 2
F37BCM4 - Body Control Module 4
F38AMPLIFIER 2
F39ELM 6 - Exterior Lighting Module 6
F40DCAC - Direct Current Alternating Current
CB01-
CB022026: APO - Auxiliary Power Outlet

Задний блок предохранителей

Расположение блока предохранителей

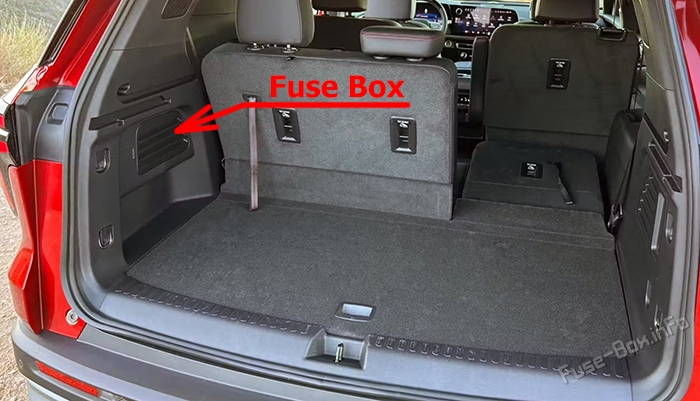

Задний блок предохранителей расположен за левой панелью багажного отделения. Подденьте панель за верхний край и снимите её. При необходимости уточните порядок доступа для своей комплектации у дилера.Расположение блока предохранителей в багажном отделении: Chevrolet Traverse (2024-2026)

Схема блока предохранителей

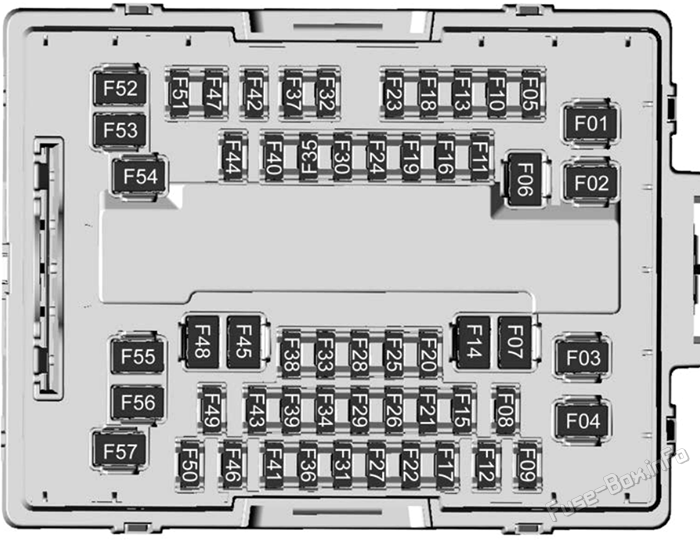

Схема блока предохранителей в багажном отделении: Chevrolet Traverse (2024-2026)

6.11.2.3 Распределение предохранителей в заднем отсеке
№Назначение
F01RR_BLOW - Rear Blower
F02DSP_CODR - Door Switch Panel_Code
F03TAILGATE
F04TRLR BAT1 - Trailer Battery 1
F05ACP2 - AWD Control Processor 2
F06PWR_FOLD_SEAT_L_R - Power Fold Seat Left and Rear
F07DSP - Door Switch Panel
F08SPARE
F09LAMPS_RT - Right Lights
F10SPARE
F11SPARE
F122024-2025: ELM 2 - Exterior Lighting Module 2
F13LAMPS_LT - Left Lights
F14SP_DRVR
F15MSM_DRIVER - Memory Seat Module Driver
F16MTR PFTS_ROW 2_L
F17FRT
F18SBP_CO_DRIVER
F19MTR PFTS_ROW 2_R
F20SPARE
F21RFA - Remote Function Actuator
F22SPARE
F23SPARE
F24SPARE
F25SPARE
F26CANISTER
F27UPA - Universal Park Assist
F28RDCM - Right Door Control Module
F29SBZA - Side Blind Zone Assist
F30TRLR PRK LMP - Trailer Park Light
F31FCM - Front Camera Module
F32SPARE
F33ROW 2_BAT1 - Second Row Battery 1
F34SPARE
F35SPARE
F36ROW 2_BAT2 - Second Row Battery 2
F37SPARE
F38SPARE
F39SPARE
F40TRLR_BACK_UP - Trailer Backup Light
F412026: ELM 2 - Exterior Lighting Module 2
F42DSP - Door Switch Panel
F43POWER FOLD SEAT SW/ N 3_ROW
F44OUT_OF_PARK_DISABLE
F45TRAILER BRAKE
F46ACP 3 - AWD Control Processor 3
F47FTZM - Fuel Tank Zone Module
F48SP_PASS
F49SPARE
F50ELM 1 - Exterior Lighting Module 1
F51FRT_BAT2 - Front Battery 2
F52SPARE
F53SPARE
F54ROW 2_FOLD_RH - Second Row Right-hand Fold
F55ROW 3
F56SUNROOF
F57RDCM - Right Door Control Module

Дополнительная информация: Chevrolet Traverse (2024-2026)

Схемы предохранителей и реле Chevrolet Traverse 2024-2026 годов: расположение блоков, номера позиций, номиналы и назначения цепей. Штатные коды и обозначения сохранены в исходном виде.
