Предохранители и реле Chevrolet Suburban / Tahoe (GMT800; 2000-2006)
Схемы относятся к указанным годам и вариантам Chevrolet Suburban / Tahoe (GMT800; 2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
В этой статье рассмотрены Chevrolet Suburban девятого поколения и Chevrolet Tahoe второго поколения (GMT800), выпускавшиеся с 2000 по 2006 год. Здесь приведены схемы блоков предохранителей Chevrolet Suburban/Tahoe (2000–2006), сведения о расположении блоков в автомобиле и назначении каждого предохранителя и реле.
Схема предохранителей Chevrolet Suburban / Tahoe 2000-2006
Предохранители прикуривателя и розеток питания Chevrolet Suburban / Tahoe находятся в блоке моторного отсека, а начиная с 2003 года — также в блоке панели приборов. Для 2000–2002 годов см. предохранители AUX PWR и CIGAR в блоке моторного отсека. Для 2003–2006 годов см. AUX HVAC (дополнительная розетка питания в консоли) и CIG LTR (прикуриватель) в блоке моторного отсека, а также AUX PWR 2 / AUX PWR 2, M/GATE (розетка питания в багажном отделении) в блоке панели приборов.
Содержание
Расположение блоков предохранителей
Расположение блоков предохранителей

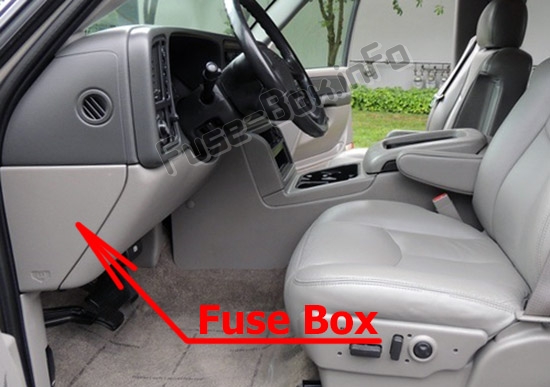

Панель приборов
Блок предохранителей расположен на торце панели приборов со стороны водителя, за крышкой.
Центральный блок реле панели приборов
Центральный блок реле расположен под панелью приборов, слева от рулевой колонки.

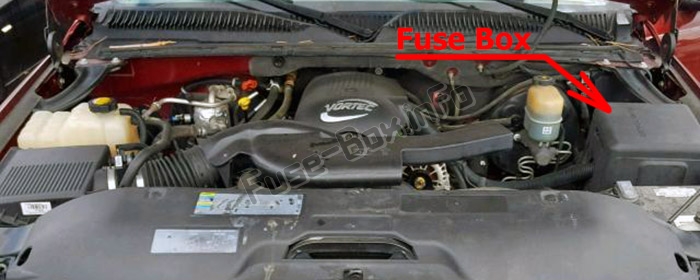

Моторный отсек
Дополнительный блок предохранителей электровентилятора охлаждения (при наличии)
Дополнительный блок расположен в моторном отсеке со стороны водителя, рядом с основным блоком предохранителей.
Схемы блоков предохранителей
Схемы блоков предохранителей
2000, 2001, 2002

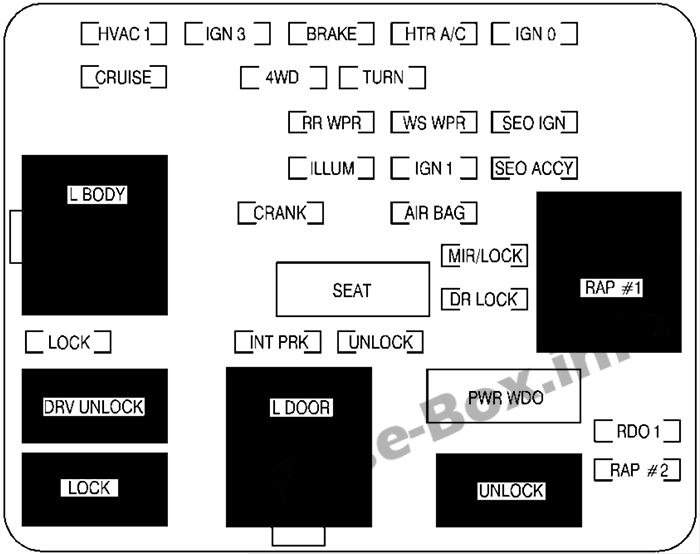

Панель приборов
| Обозначение | Защищаемая цепь |
|---|---|
| L BODY | сохраняемое питание дополнительного оборудования реле |
| LOCK | электропривод дверных замков |
| DRV UNLOCK | реле электропривода дверных замков |
| LOCK | реле электропривода дверных замков |
| HVAC 1 | климатическая установка |
| CRUISE | круиз-контроль, комбинация приборов |
| IGN 3 | зажигание, электропривод сидений |
| 4WD | Система полного привода, дополнительный аккумулятор |
| CRANK | система запуска двигателя |
| INT PRK | габаритные огни, боковые маркерные фонари, освещение салона |
| L DOOR | реле электропривода дверных замков |
| BRAKE | антиблокировочная тормозная система |
| RR WIPER | задний стеклоочиститель |
| ILLUM | освещение салона |
| SEAT | автоматический выключатель электропривода сидений |
| TURN | наружное освещение, указатели поворота, аварийная сигнализация |
| UNLOCK | электропривод дверных замков |
| HTR A/C | климатическая установка |
| WS WPR | стеклоочистители ветрового стекла |
| IGN 1 | Зажигание, панель приборов |
| AIR BAG | подушка безопасности |
| MIR/LOCK | электропривод зеркал, электропривод дверных замков |
| DR LOCK | электропривод дверных замков |
| PWR WDO | автоматический выключатель стеклоподъёмников |
| UNLOCK | реле электропривода дверных замков |
| IGN 0 | Индикатор PRND321, одометр, VCM/PCM |
| SEO IGN | специальное оборудование, зажигание |
| SEO ACCY | Дополнительная цепь специального оборудования, сотовый телефон |
| RAP#1 | сохраняемое питание дополнительного оборудования реле |
| RDO 1 | аудиосистема |
| RAP #2 | задние стеклоподъёмники, люк, радиосистема |

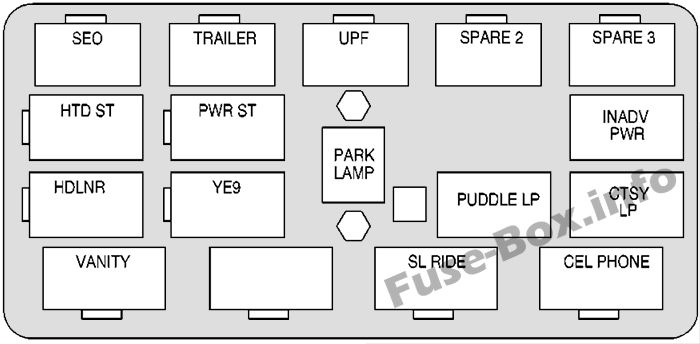

Центральный блок реле панели приборов
| Обозначение реле | Защищаемая цепь |
|---|---|
| SEO | специальное оборудование |
| HTD ST | обогрев сидений |
| HDLNR | Проводка потолка (2001–2002) |
| VANITY | проводка потолка |
| TRAILER | проводка тормозной системы прицепа |
| PWR ST | электропривод сидений |
| Y9 | не используется |
| UPF | дополнительное оборудование |
| PARK LAMP | габаритные огни |
| FRT PRK EXPT | не используется |
| SPARE 2 | не используется |
| PUDDLE LP | не используется / подсветка пространства у дверей (2002) |
| SL RIDE | не используется |
| SPARE 3 | не используется |
| INADAV PWR | питание освещения салона |
| CTSY LP | освещение салона |
| CEL PHONE | проводка сотового телефона |

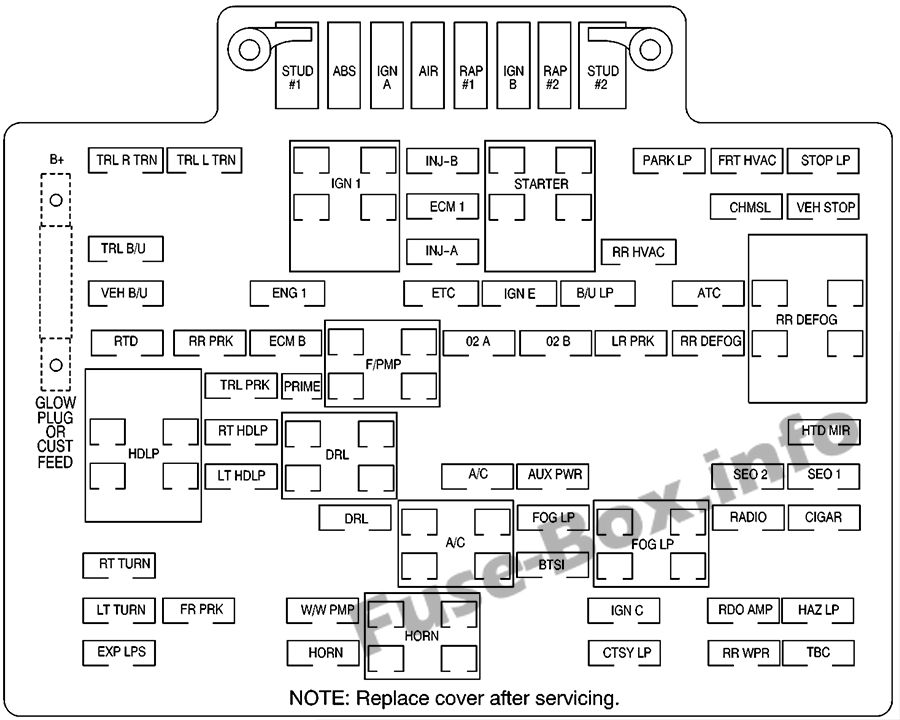

Моторный отсек
| Обозначение | Защищаемая цепь |
|---|---|
| STUD #1 | Питание дополнительного оборудования / питание проводки прицепа / выравнивание нагрузки |
| ABS | антиблокировочная тормозная система |
| IGN A | выключатель зажигания |
| AIR | система A.I.R. |
| RAP #1 | сохраняемое питание дополнительного оборудования, электропривод зеркал, электропривод дверных замков, питание сиденье(s) |
| IGN B | выключатель зажигания |
| RAP #2 | сохраняемое питание дополнительного оборудования/задние стеклоподъёмники, люк, радиосистема |
| STUD #2 | Питание дополнительного оборудования / питание тормозной системы прицепа |
| TRL R TRN | Проводка правого указателя поворота прицепа |
| TRL L TRN | Проводка левого указателя поворота прицепа |
| IGN 1 | зажигание, управление топливной системой |
| INJ B | зажигание, управление топливной системой (реле) |
| STARTER | стартер (реле) |
| PARK LP | габаритные огни |
| FRT HVAC | климатическая установка |
| STOP LP | наружное освещение, стоп-сигналы |
| ECM 1 | PCM |
| CHMSL | центральный верхний стоп-сигнал |
| VEH STOP | стоп-сигналы, круиз-контроль |
| TRL B/U | Проводка фонарей заднего хода прицепа |
| INJ A | управление топливной системой, зажигание |
| RR HVAC | задняя климатическая установка HVAC |
| VEH B/U | фонари заднего хода автомобиля |
| ENG 1 | система управления двигателем, продувка адсорбера, топливная система |
| ETC | электронное управление дроссельной заслонкой |
| IGN E | Реле компрессора A/C, обогрев заднего стекла, дневные ходовые огни, система A.I.R. |
| B/U LP | Фонари заднего хода, система блокировки переключения автоматической коробки передач |
| ATC | автоматическая раздаточная коробка |
| RR DEFOG | обогрев заднего стекла, обогрев зеркал (реле) |
| RTD | Autoride (адаптивное регулирование амортизации) |
| RR PRK | правый задний габаритные огни |
| ECM B | PCM |
| F/PMP | топливный насос (реле) |
| O2 A | датчики кислорода |
| O2 B | датчики кислорода |
| LR PRK | левый задний габаритные огни |
| RR DEFOG | обогрев заднего стекла, обогрев зеркал |
| HDLP | фары (реле) |
| TRL PRK | габаритные огни проводка прицепа |
| PRIME | не используется |
| RT HDLP | правые фары |
| DRL | дневные ходовые огни (реле) |
| HTD MIR | обогрев зеркал |
| LT HDLP | левые фары |
| A/C | кондиционер |
| AUX PWR | прикуриватель, дополнительная розетка питанияs |
| SEO 2 | Питание специального оборудования, электропривод сидений, дополнительный фонарь на крыше |
| SEO 1 | Питание специального оборудования, дополнительный фонарь на крыше, сотовый телефон, OnStar |
| DRL | дневные ходовые огни |
| A/C | A/C (реле) |
| FOG LP | противотуманные фары |
| FOG LP | противотуманные фары (реле) |
| RADIO | аудиосистема, комбинация приборов, климатическая установка |
| CIGAR | прикуриватель, дополнительная розетка питанияs |
| RT TURN | правый указатели поворота |
| BTSI | система блокировки переключения автоматической коробки передач |
| LT TURN | левый указатели поворота |
| FR PRK | передние габаритные огни, боковые маркерные фонари |
| W/W PMP | Насос омывателя ветрового стекла |
| HORN | звуковой сигнал (реле) |
| IGN C | выключатель зажигания, топливный насос, PRND321 дисплей, запуск |
| RDO AMP | усилитель аудиосистемы |
| HAZ LP | наружное освещение, аварийная сигнализация |
| EXP LPS | не используется |
| HORN | звуковой сигнал |
| CTSY LP | освещение салона |
| RR WPR | задние стеклоочистители |
| TBC | Модуль управления кузовным оборудованием, дистанционный доступ без ключа, фары |
2003, 2004, 2005

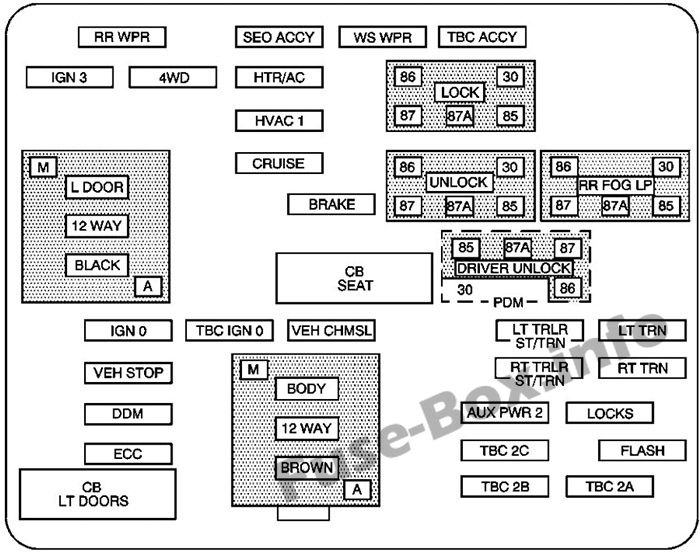

Панель приборов
| Обозначение | Назначение |
|---|---|
| RR Wiper | выключатель заднего стеклоочистителя |
| SEO ACCY | специальное оборудование дополнительное оборудование |
| WS WPR | стеклоочистители ветрового стекла |
| TBC ACCY | контроллер кузова дополнительное оборудование |
| IGN 3 | зажигание, обогрев сидений |
| 4WD | Система полного привода, дополнительный аккумулятор |
| HTR A/C | климатическая установка |
| LOCK | Реле электропривода дверных замков (запирание) |
| HVAC 1 | салонное зеркало заднего вида, климатическая установка |
| L DOOR | разъём жгута проводов двери водителя |
| CRUISE | Круиз-контроль |
| UNLOCK | Реле электропривода дверных замков (отпирание) |
| RR FOG LP | Задний противотуманный фонарь (только экспортное исполнение) |
| BRAKE | антиблокировочная тормозная система |
| DRIVER UNLOCK | Реле центрального замка (отпирание двери водителя) |
| IGN 0 | PCM, TCM |
| TBC IGN 0 | контроллер кузова |
| VEH CHMSL | верхний стоп-сигнал автомобиля и прицепа |
| LT TRLR ST/TRN | Левый указатель поворота / стоп-сигнал прицепа |
| LT TRN | Левые указатели поворота и боковые маркерные фонари |
| VEH STOP | Стоп-сигналы автомобиля, модуль тормозной системы, модуль электронного управления дроссельной заслонкой |
| RT TRLR ST/TRN | Правый указатель поворота / стоп-сигнал прицепа |
| RT TRN | Правые указатели поворота и боковые маркерные фонари |
| BODY | разъём жгута проводов |
| DDM | водитель дверь модуль |
| AUX PWR 2 | розетка питания в заднем грузовом отсеке |
| LOCKS | система электропривода дверных замков |
| TBC 2C | контроллер кузова |
| FLASH | модуль прерывателя указателей поворота |
| CB LT DOORS | левый автоматический выключатель стеклоподъёмников |
| TBC 2B | контроллер кузова |
| TBC 2A | контроллер кузова |

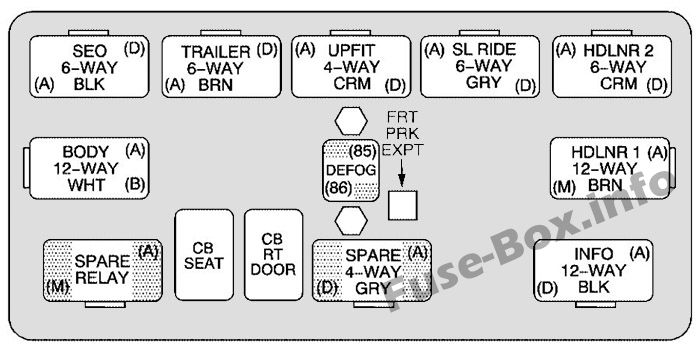

Центральный блок реле панели приборов
| Устройство | Назначение |
|---|---|
| SEO | специальное оборудование |
| TRAILER | проводка тормозной системы прицепа |
| UPFIT | дополнительное оборудование (не используется) |
| SL RIDE | разъём жгута системы управления подвеской |
| HDLR 2 | Разъём проводки потолка |
| BODY | Разъём проводки кузова |
| HDLNR 1 | Разъём проводки потолка 1 |
| SPARE RELAY | не используется |
| CB SEAT | автоматический выключатель модулей сидений водителя и пассажира |
| CB RT DOOR | правый автоматический выключатель стеклоподъёмников |
| SPARE | не используется |
| INFO | разъём жгута информационно-развлекательной системы |

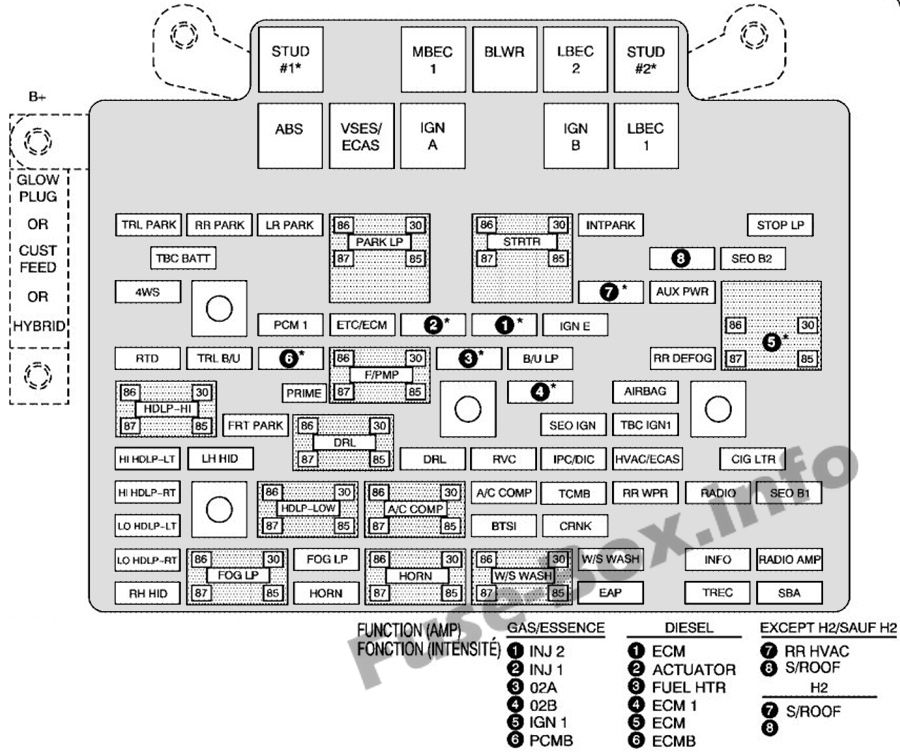

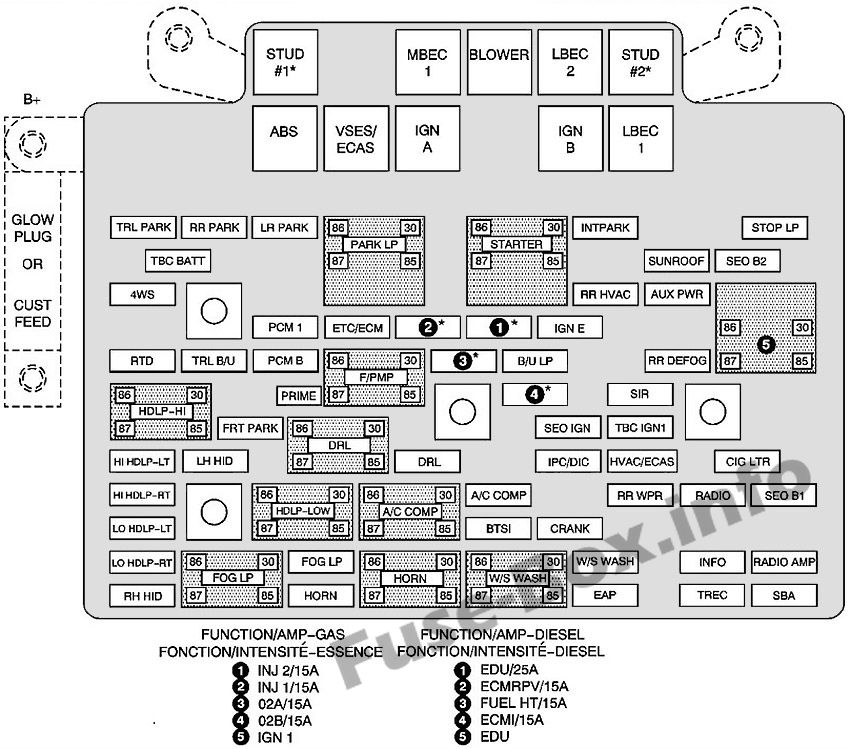

Моторный отсек
| Обозначение | Назначение |
|---|---|
| GLOW PLUG | не используется |
| CUST FEED | бензиновый двигатель питание дополнительного оборудования |
| HYBRID | гибридная силовая установка |
| STUD #1 | Дополнительное питание (только автомобили с одним аккумулятором и дизельные версии) / два аккумулятора (TP2): предохранитель не устанавливать |
| MBEC | Питание центрального распределительного электроцентра, передние сиденья, правые двери |
| BLOWER | передний вентилятор климатической установки |
| LBEC | Левый распределительный электроцентр, модули дверей, дверные замки, дополнительные розетки в заднем грузовом отсеке и панели приборов |
| STUD 2 | Питание дополнительного оборудования / питание тормозной системы прицепа |
| ABS | антиблокировочная тормозная система |
| VSES/ECAS | система курсовой устойчивости |
| IGN A | зажигание питание |
| IGN B | зажигание питание |
| LBEC 1 | Левый распределительный электроцентр, левая дверь, контроллер кузова, модуль прерывателя указателей поворота |
| TRL PARK | габаритные огни, проводка прицепа |
| RR PARK | Правые задние габаритные и боковые маркерные фонари |
| LR PARK | Левые задние габаритные и боковые маркерные фонари |
| PARK LP | габаритные огни реле |
| STARTER | реле стартера |
| INTPARK | освещение салона |
| STOP LP | стоп-сигналы |
| TBC BATT | контроллер кузова аккумулятор питание |
| SUNROOF | люк |
| SEO B2 | внедорожные фары |
| 4WS | Электромагнитный клапан вентиляции адсорбера / питание модуля QUADRASTEER |
| RR HVAC | задняя климатическая установка |
| AUX HVAC | Дополнительная розетка питания в консоли |
| IGN 1 | реле зажигания |
| PCM 1 | модуль управления силовым агрегатом |
| ETC/ECM | электронное управление дроссельной заслонкой, электронный контроллер тормозной системы |
| IGN E | Комбинация приборов, реле кондиционера, переключатель указателей поворота и аварийной сигнализации, реле стартера |
| RTD | Управление подвеской |
| TRL B/U | Проводка фонарей заднего хода прицепа |
| PCM B | модуль управления силовым агрегатом, топливный насос |
| F/PMP | топливный насос (реле) |
| B/U LP | Фонари заднего хода, система блокировки переключения автоматической коробки передач |
| RR DEFOG | обогрев заднего стекла |
| HDLP-HI | реле дальнего света фар |
| PRIME | не используется |
| AIRBAG | система надувных подушек безопасности |
| FRT PARK | передние габаритные огни, боковые маркерные фонари |
| DRL | дневные ходовые огни (реле) |
| SEO IGN | реле обогрева заднего стекла |
| TBC IGN1 | контроллер кузова зажигание |
| HI HDLP-LT | левая фара дальнего света |
| LH HID | не используется |
| DRL | дневные ходовые огни |
| IPC/DIC | комбинация приборов / информационный центр водителя |
| HVAC/ECAS | контроллер климатической установки |
| CIG LTR | прикуриватель |
| HI HDLP-RT | правая фара дальнего света |
| HDLP-LOW | реле ближнего света фар |
| A/C COMP | компрессор кондиционера |
| A/C COMP | реле компрессора кондиционера |
| RR WPR | Задний стеклоочиститель / омыватель |
| RADIO | аудиосистема |
| SEO B1 | Центральный распределительный электроцентр, HomeLink, обогрев задних сидений |
| LO HDLP-LT | левая фара ближнего света |
| BTSI | система блокировки переключения коробки передач при отпущенной педали тормоза |
| CRANK | система запуска двигателя |
| LO HDLP-RT | правая фара ближнего света |
| FOG LP | Реле противотуманных фар |
| FOG LP | противотуманная фара |
| HORN | предохранитель звукового сигнала |
| HORN | реле звукового сигнала |
| W/S WASH | реле насоса омывателя ветрового и заднего стекла |
| W/S WASH | насос омывателя ветрового и заднего стекла |
| INFO | OnStar / развлекательная система задних пассажиров |
| RADIO AMP | усилитель аудиосистемы |
| RH HID | не используется |
| EAP | электрорегулировка педалей |
| TREC | модуль полного привода |
| SBA | дополнительный усилитель тормозной системы |
| INJ 2/15A | топливная рампа #2 |
| INJ 1/15A | топливная рампа #1 |
| 02A/15A | датчики кислорода |
| 02B/15A | датчики кислорода |
| IGN 1 | зажигание 1 |
| ECMRPV/15A | модуль управления двигателем |
| FUEL HT/15A | подогреватель топлива |
| ECM I/15A | модуль управления двигателем |
Дополнительный блок предохранителей электровентилятора охлаждения
| Предохранители | Назначение |
|---|---|
| COOL/FAN | вентилятор охлаждения |
| COOL/FAN | предохранитель реле вентилятора охлаждения |
| COOL/FAN | предохранитель вентилятора охлаждения |
| Реле | |
| COOL/FAN 1 | реле вентилятора охлаждения 1 |
| COOL/FAN 2 | реле вентилятора охлаждения 3 |
| COOL/FAN 3 | реле вентилятора охлаждения 2 |
2006

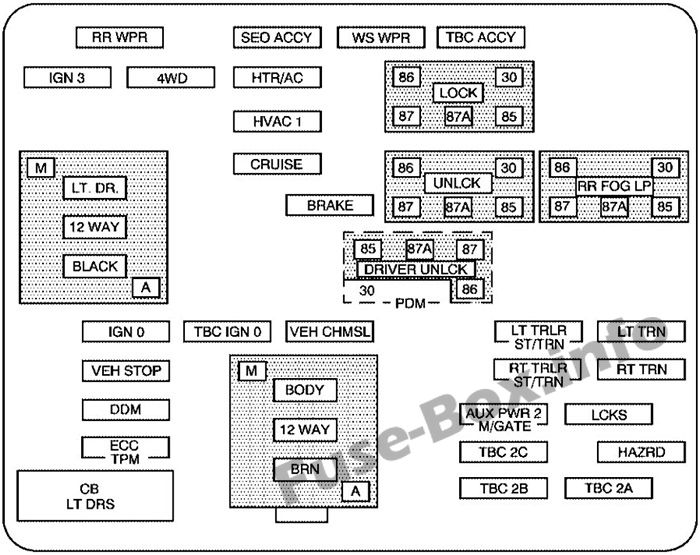

Панель приборов
| Обозначение | Назначение |
|---|---|
| RR WPR | выключатель заднего стеклоочистителя |
| SEO ACCY | специальное оборудование дополнительное оборудование |
| WS WPR | стеклоочистители ветрового стекла |
| TBC ACCY | контроллер кузова дополнительное оборудование |
| IGN 3 | зажигание, обогрев сидений |
| 4WD | Система полного привода, дополнительный аккумулятор |
| HTR A/C | климатическая установка |
| LCK | Реле электропривода дверных замков (запирание) |
| HVAC 1 | салонное зеркало заднего вида, климатическая установка |
| L DR | разъём жгута проводов двери водителя |
| CRUISE | Круиз-контроль |
| UNLOCK | Реле электропривода дверных замков (отпирание) |
| RR FOG LP | Задний противотуманный фонарь (только экспортное исполнение) |
| BRAKE | антиблокировочная тормозная система |
| DRIVER UNLCK | Реле центрального замка (отпирание двери водителя) |
| IGN 0 | PCM, TCM |
| TBC IGN 0 | контроллер кузова |
| VEH CHMSL | верхний стоп-сигнал автомобиля и прицепа |
| LT TRLR ST/TRN | Левый указатель поворота / стоп-сигнал прицепа |
| LT TRN | Левые указатели поворота и боковые маркерные фонари |
| VEH STOP | Стоп-сигналы автомобиля, модуль тормозной системы, модуль электронного управления дроссельной заслонкой |
| RT TRLR ST/TRN | Правый указатель поворота / стоп-сигнал прицепа |
| RT TRN | Правые указатели поворота и боковые маркерные фонари |
| BODY | разъём жгута проводов |
| DDM | водитель дверь модуль |
| AUX PWR 2, M/GATE | розетка питания в заднем грузовом отсеке |
| LCKS | система электропривода дверных замков |
| TBC 2C | контроллер кузова |
| HAZARD | модуль прерывателя указателей поворота |
| CB LT DOORS | левый автоматический выключатель стеклоподъёмников |
| TBC 2B | контроллер кузова |
| TBC 2A | контроллер кузова |
Центральный блок реле панели приборов
| Устройство | Назначение |
|---|---|
| SEO | специальное оборудование |
| TRAILER | проводка тормозной системы прицепа |
| UPFIT | дополнительное оборудование (не используется) |
| SL RIDE | разъём жгута системы управления подвеской |
| HDLR 2 | Разъём проводки потолка |
| BODY | Разъём проводки кузова |
| HDLNR 1 | Разъём проводки потолка 1 |
| SPARE RELAY | не используется |
| CB SEAT | автоматический выключатель модулей сидений водителя и пассажира |
| CB RT DOOR | правый автоматический выключатель стеклоподъёмников |
| SPARE | не используется |
| INFO | разъём жгута информационно-развлекательной системы |
Моторный отсек
| Обозначение | Назначение |
|---|---|
| GLOW PLUG | не используется |
| CUST FEED | бензиновый двигатель питание дополнительного оборудования |
| HYBRID | гибридная силовая установка |
| STUD #1 | Дополнительное питание (только автомобили с одним аккумулятором и дизельные версии) / два аккумулятора (TP2): предохранитель не устанавливать |
| MBEC | Питание центрального распределительного электроцентра, передние сиденья, правые двери |
| BLWER | передний вентилятор климатической установки |
| LBEC | Левый распределительный электроцентр, модули дверей, дверные замки, дополнительные розетки в заднем грузовом отсеке и панели приборов |
| STUD #2 | Питание дополнительного оборудования / питание тормозной системы прицепа |
| ABS | антиблокировочная тормозная система |
| VSES/ECAS | система курсовой устойчивости |
| IGN A | зажигание питание |
| IGN B | зажигание питание |
| LBEC 1 | Левый распределительный электроцентр, левая дверь, контроллер кузова, модуль прерывателя указателей поворота |
| TRL PARK | габаритные огни, проводка прицепа |
| RR PARK | Правые задние габаритные и боковые маркерные фонари |
| LR PARK | Левые задние габаритные и боковые маркерные фонари |
| PARK LP | габаритные огни реле |
| STRTR | реле стартера |
| INTPARK | освещение салона |
| STOP LP | стоп-сигналы |
| TBC BATT | контроллер кузова аккумулятор питание |
| SEO B2 | внедорожные фары |
| 4WS | не используется |
| AUX HVAC | Дополнительная розетка питания в консоли |
| IGN 1 | реле зажигания |
| PCM 1 | модуль управления силовым агрегатом |
| ETC/ECM | электронное управление дроссельной заслонкой, электронный контроллер тормозной системы |
| IGN E | Комбинация приборов, реле кондиционера, переключатель указателей поворота и аварийной сигнализации, реле стартера |
| RTD | Электронное управление подвеской, выпускной клапан автоматического поддержания уровня кузова (ALC) |
| TRL B/U | Проводка фонарей заднего хода прицепа |
| F/PMP | топливный насос (реле) |
| B/U LP | Фонари заднего хода, система блокировки переключения автоматической коробки передач |
| RR DEFOG | обогрев заднего стекла |
| HDLP-HI | реле дальнего света фар |
| PRIME | не используется |
| AIRBAG | система надувных подушек безопасности |
| FRT PARK | передние габаритные огни, боковые маркерные фонари |
| DRL | дневные ходовые огни (реле) |
| SEO IGN | реле обогрева заднего стекла |
| TBC IGN1 | контроллер кузова зажигание |
| HI HDLP-LT | левая фара дальнего света |
| LH HID | не используется |
| DRL | дневные ходовые огни |
| IPC/DIC | комбинация приборов / информационный центр водителя |
| HVAC/ECAS | контроллер климатической установки |
| CIG LTR | прикуриватель |
| HI HDLP-RT | правая фара дальнего света |
| HDLP-LOW | реле ближнего света фар |
| A/C COMP | компрессор кондиционера |
| A/C COMP | реле компрессора кондиционера |
| TCMB | модуль управления трансмиссией |
| RR WPR | Задний стеклоочиститель / омыватель |
| RADIO | аудиосистема |
| SEO B1 | Центральный распределительный электроцентр, HomeLink, обогрев задних сидений |
| LO HDLP-LT | левая фара ближнего света |
| BTSI | система блокировки переключения коробки передач при отпущенной педали тормоза |
| CRNK | система запуска двигателя |
| LO HDLP-RT | правая фара ближнего света |
| FOG LP | Реле противотуманных фар |
| FOG LP | противотуманные фары |
| HORN | реле звукового сигнала |
| W/S WASH | реле насоса омывателя ветрового и заднего стекла |
| W/S WASH | насос омывателя ветрового и заднего стекла |
| INFO | OnStar / развлекательная система задних пассажиров |
| RADIO AMP | усилитель аудиосистемы |
| RH HID | не используется |
| EAP | электрорегулировка педалей |
| TREC | модуль полного привода |
| SBA | дополнительный усилитель тормозной системы |
| INJ2 | топливная рампа #2 |
| INJ 1 | топливная рампа #1 |
| 02A | датчики кислорода |
| 02B | датчики кислорода |
| IGN 1 | зажигание 1 |
| PCM B | модуль управления силовым агрегатом, топливный насос |
| SBA | дополнительный усилитель тормозной системы |
| ECM | модуль управления двигателем |
| ACTUATOR | исполнительный механизм |
| FUEL HTR | подогреватель топлива |
| ECM 1 | модуль управления двигателем 1 |
| ECM | модуль управления двигателем |
| ECM B | модуль управления двигателем B |
| RR HVAC | задняя климатическая установка |
| S/ROOF | люк |
Дополнительный блок предохранителей электровентилятора охлаждения
| Предохранители | Назначение |
|---|---|
| COOL/FAN | вентилятор охлаждения |
| COOL/FAN | предохранитель реле вентилятора охлаждения |
| COOL/FAN | предохранитель вентилятора охлаждения |
| Реле | |
| COOL/FAN 1 | реле вентилятора охлаждения 1 |
| COOL/FAN 2 | реле вентилятора охлаждения 3 |
| COOL/FAN 3 | реле вентилятора охлаждения 2 |
Дополнительная информация: Chevrolet Suburban / Tahoe (GMT800; 2000-2006)
Схемы предохранителей и реле Chevrolet Suburban / Tahoe (GMT800; 2000-2006): расположение блоков, номера позиций, номиналы и назначения цепей. Штатные коды и обозначения сохранены в исходном виде.
