Предохранители и реле Chevrolet Silverado EV (2024-2026)
Схемы относятся к указанным годам и вариантам Chevrolet Silverado EV (2024-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
В этой статье вы найдете схемы предохранителей Chevrolet Silverado EV 2024, 2025 и 2026, получите информацию о расположении предохранителей внутри автомобиля и о назначении каждого предохранителя.
Схема предохранителей Chevrolet Silverado EV 2024-2026
Содержание
Блок предохранителей
Расположение блока предохранителей

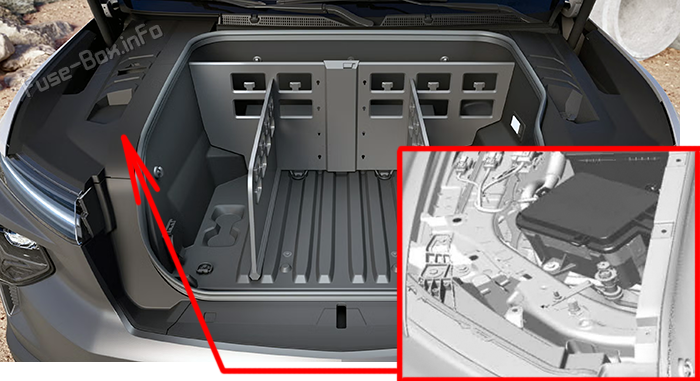

В нижней части подкапотного отсека с пассажирской стороны находится блок предохранителей. Нажмите боковые зажимы и поднимите крышку, чтобы получить доступ к блоку предохранителей.

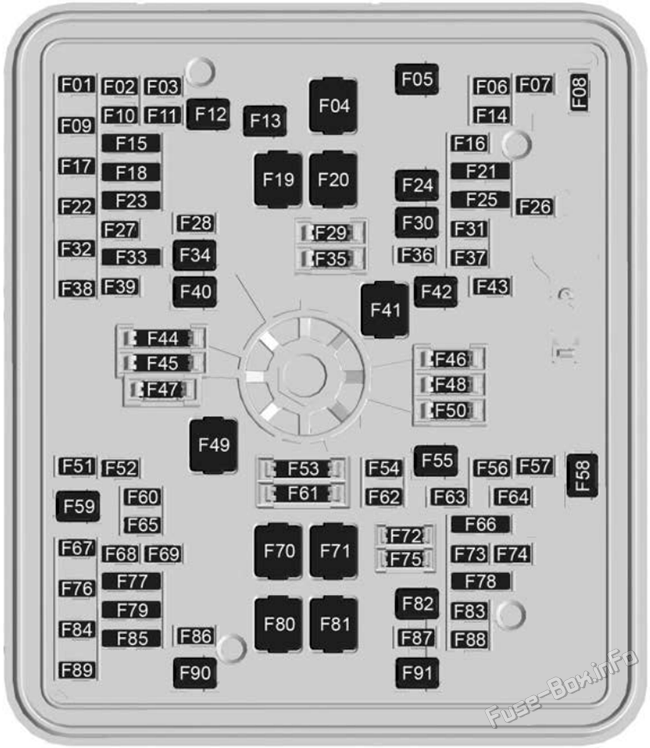

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | - |
| F02 | - |
| F03 | - |
| F04 | - |
| F05 | - |
| F06 | ACEC - Air Conditioning Electric Compressor |
| F07 | ESSCP - Energy Storage System Coolant Pump |
| F08 | - |
| F09 | PECP - Power Electric Cooling Pump |
| F10 | - |
| F11 | - |
| F12 | - |
| F13 | TRLR_HD - Trailer Headlights |
| F14 | - |
| F15 | VLM - Vehicle Leveling Module Spare |
| F16 | - |
| F17 | ELM 1 - Exterior lighting Module 1 |
| F18 | SADS - Semi Active Damping System TAIL LMP LT - Left Tail Light |
| F19 | IECL2 - Left Internal Electrical Center 2 |
| F20 | - |
| F21 | - |
| F22 | IRM_ACM - Integrated Refrigerant Module and Air Conditioning Module |
| F23 | TAIL LMP RT - Right Tail Light VICMS - Vehide Integrated Control Module |
| F24 | - |
| F25 | - |
| F26 | - |
| F27 | PKLPS TRLR - Trailer Park Lights |
| F28 | - |
| F29 | Spare |
| F30 | PUMP_ONE |
| F31 | - |
| F32 | - |
| F33 | Spare TRLR REV LMPS - Reverse Trailer Lights |
| F34 | TIM1 - Trailer Interface Module 1 |
| F35 | Spare |
| F36 | TPIM1_BAT2 |
| F37 | - |
| F38 | TRLR STP TRN LT - Trailer Stop/turn (left) |
| F39 | TRLR STP TRN RT - Trailer Stop/turn (right) |
| F40 | VLM_M |
| F41 | - |
| F42 | - |
| F43 | - |
| F44 | Spare |
| F45 | Spare |
| F46 | Spare |
| F47 | Spare |
| F48 | Spare |
| F49 | TBPM - Trailer Brake Power Module |
| F50 | Spare |
| F51 | MIDGATE MOTOR RIGHT |
| F52 | - |
| F53 | Spare |
| F54 | PFCM |
| F55 | REAR DEFOG |
| F56 | - |
| F57 | MINOR ENDGATE HIGH |
| F58 | FRNT WIPER |
| F59 | TIM2 |
| F60 | PKLPS_ID |
| F61 | Spare |
| F62 | ELM 3 - Exterior Lighting Module 3 |
| F63 | GLASS BREAK |
| F64 | - |
| F65 | ELM 4 - Exterior Lighting Module 4 |
| F66 | - |
| F67 | EMB/GRILL LIGHT |
| F68 | HDLP LT |
| F69 | MIDGATE LEFT MOTOR |
| F70 | EBCM1 |
| F71 | DC/AC INV |
| F72 | Spare |
| F73 | - |
| F74 | - |
| F75 | Spare |
| F76 | HDLP_RT |
| F77 | - |
| F78 | MIDGATE CROSS BAR MOTOR 2 MIDGATE CROSS BAR MOTOR 1 |
| F79 | PCV_PEEV_ALD FR RADAR/VIRTUAL KEY |
| F80 | IECR2 |
| F81 | IECL1 |
| F82 | - |
| F83 | - |
| F84 | V2LIM |
| F85 | Spare HVS (HIGH VOLTAGE SERVICE DISCONNECT) |
| F86 | HORN |
| F87 | FRT WSHR PMP |
| F88 | - |
| F89 | - |
| F90 | - |
| F91 | - |
Левый блок предохранителей приборной панели
Расположение блока предохранителей

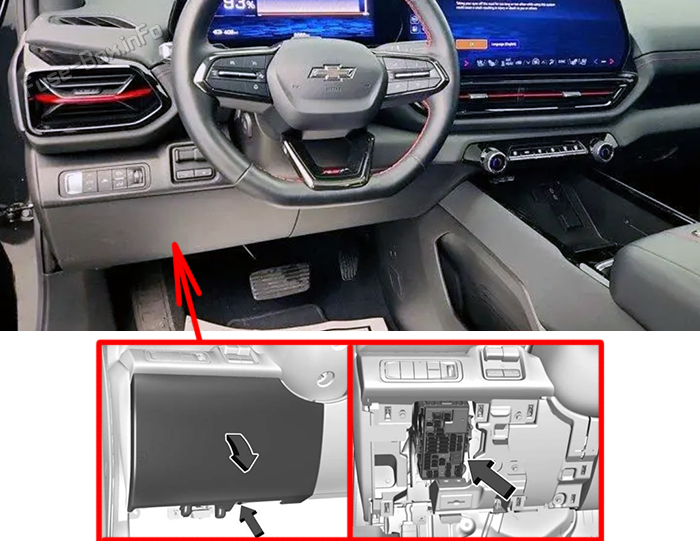

Левый блок предохранителей панели приборов расположен со стороны водителя, между рулевым колесом и дверью.
Доступ к предохранителям
- Выверните винт в нижней части панели.
- Осторожно потяните нижнюю часть панели на себя и освободите фиксаторы.
- Освободите верхние защёлки панели.
- Установите панель в обратной последовательности.

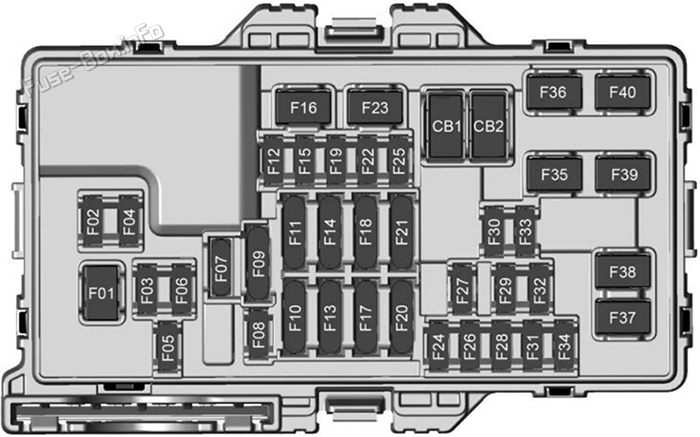

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | DRIVER_PWR_ST |
| F02 | VKS_TTPM |
| F03 | VECM |
| F04 | BCM1 - Body Control Module 1 |
| F05 | ELM 5 - Exterior Lighting Module 5 |
| F06 | PASSENGER DSP |
| F07 | SPARE |
| F08 | TCP - Telematics Control Platform |
| F09 | 4W Co Driver PWR LUMBAR SPARE |
| F10 | WCM_VKM - Wireless Charger Module TVR_APA_PFA |
| F11 | 2ND HTD SEAT - 2nd Row Heated Seat 2ND HTD SEAT - 2nd Row Heated Seat 1 |
| F12 | SPARE |
| F13 | TPIM TPIM2 |
| F14 | SPARE |
| F15 | SPARE |
| F16 | Tonneau Accessory |
| F17 | SDM AOS SRR |
| F18 | SPARE |
| F19 | SPARE |
| F20 | OBCM2 MSM |
| F21 | HSM ROW HSM ROW1 |
| F22 | SPARE |
| F23 | MJR END HIGH |
| F24 | TPIM1&VBAT1 - Traction Power Inverter Module 1 |
| F25 | SPARE |
| F26 | TPIM 2 &VBAT1 - Traction Power Inverter Module 1 |
| F27 | DSP |
| F28 | ELM 7 - Exterior Lighting Module7 |
| F29 | SPARE |
| F30 | MJR END LOW |
| F31 | ELM 2 - Exterior Lighting Module 2 |
| F32 | RFR/PLCM |
| F33 | MIDGATE CONTROL LOW |
| F34 | ACP_VPM |
| F35 | AMP - Amplifier |
| F36 | CO-DRVR_PWR_ST |
| F37 | SPARE |
| F38 | ELM 6 - Exterior Lighting Module 6 |
| F39 | RT WNDW - Right Hand Power Window |
| F40 | LT WNDW - Left Hand Power Window |
| CB01 | - |
| CB02 | - |
Правый блок предохранителей приборной панели
Расположение блока предохранителей

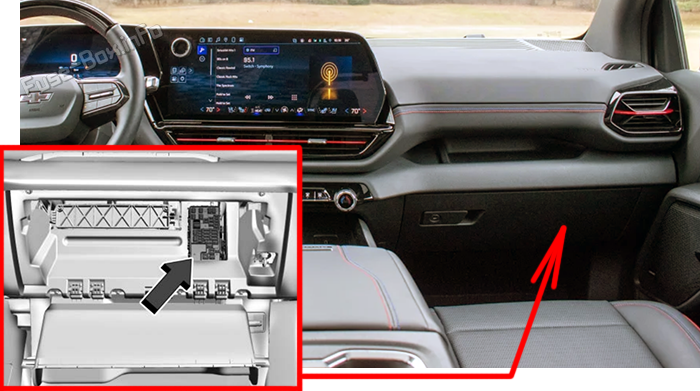

Правый блок предохранителей панели приборов расположен за вещевым ящиком. Для доступа снимите шумозащитную панель под вещевым ящиком, вынув четыре фиксатора.

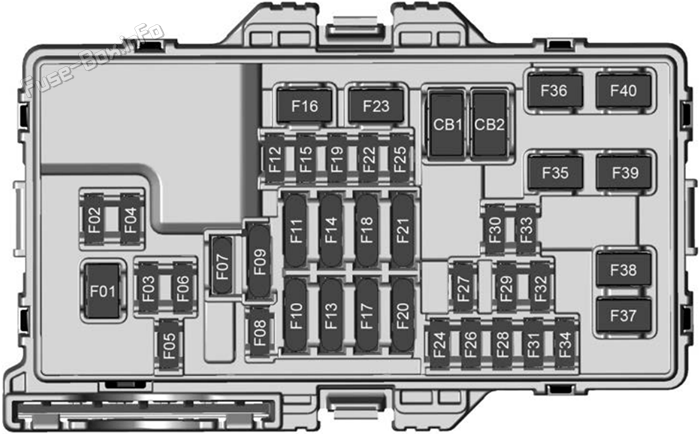

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | FRT BLWR MTR - Front Blower Motor |
| F02 | CPM |
| F03 | VDM |
| F04 | SPARE |
| F05 | BCM2 - Body Control Module 2 |
| F06 | BCM4 - Body Control Module 4 |
| F07 | COIL CLOCK SPRING |
| F08 | TBCS/EPB - Trailer Brake Control Switch/Electric Park Brake |
| F09 | ESM SPARE |
| F10 | Displays SPARE |
| F11 | CGM - Central Gateway Module SPARE |
| F12 | Steering Column Lock |
| F13 | SPARE DLC - Data Link Connection |
| F14 | BODY MISC BODY MISC1 |
| F15 | MISC_IP1 |
| F16 | SPARE |
| F17 | SPARE |
| F18 | BDY1 HDLNR |
| F19 | VICM TPIM IGN - Vehicle Integration Control Module/ Traction Power Inverter Module/lgnition |
| F20 | OHC HUD ETC |
| F21 | VCU VCU2 |
| F22 | SPARE |
| F23 | SPARE |
| F24 | FCM_RLH_UGDO |
| F25 | USB ROW2 |
| F26 | SPARE |
| F27 | USB |
| F28 | SPARE |
| F29 | FRT_HVAC_DiS |
| F30 | SPARE |
| F31 | BCM3 - Body Control Module 3 |
| F32 | HSWM - Heating Steering Wheel Module |
| F33 | SPARE |
| F34 | SPARE |
| F35 | SPARE |
| F36 | SPARE |
| F37 | SPARE |
| F38 | SPARE |
| F39 | SPARE |
| F40 | SPARE |
| Circuit Breakers | |
| CB01 | APO - Auxiliary Power Outlet Center Console |
| CB02 | SPARE |
