Предохранители и реле Chevrolet Silverado 4500HD / 5500HD / 6500HD (2019-2026)
Схемы относятся к указанным годам и вариантам Chevrolet Silverado 4500HD / 5500HD / 6500HD (2019-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
В этой статье вы найдете схемы предохранителей Chevrolet Silverado 4500HD / 5500HD / 6500HD (2019–2026), а также информацию о расположении и назначении каждого предохранителя (включая реле) в салоне и подкапотном пространстве.
Схема предохранителей Chevrolet Silverado 4500HD / 5500HD / 6500HD
Содержание
Блок предохранителей моторного отсека
Блок предохранителей моторного отсека

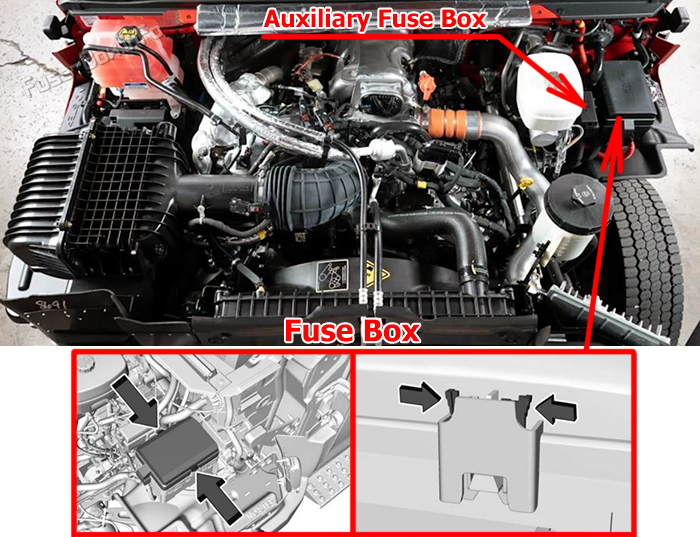

Расположение блока предохранителей
На боковой стороне крышки блока расположены три защёлки. Чтобы снять крышку блока предохранителей, отожмите фиксаторы и поднимите её вертикально вверх.

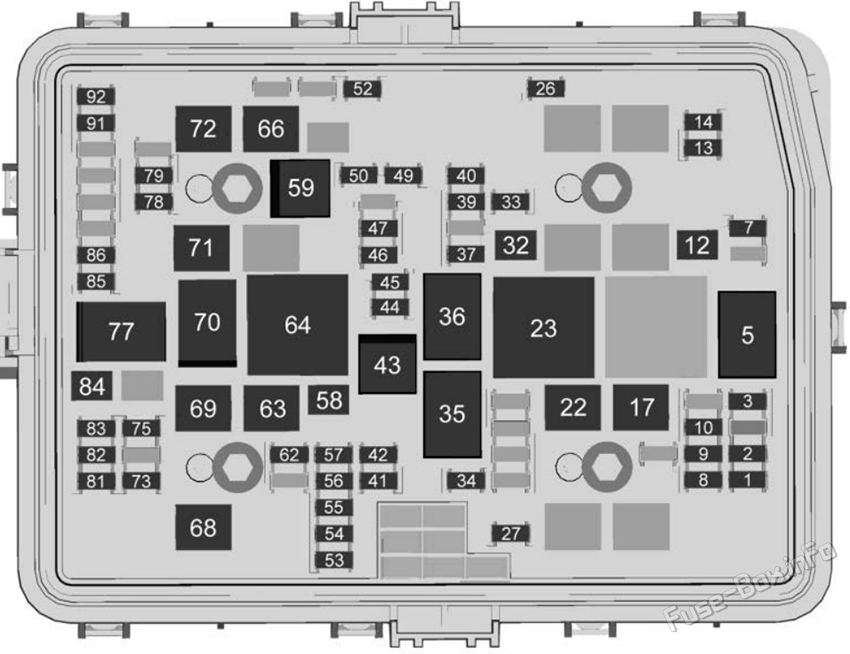

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | Левая фара дальнего света |
| F02 | Правая фара дальнего света |
| F03 | насос омывателя |
| F07 | дополнительное оборудование 3 & 4 |
| F08 | противотуманная фара |
| F09 | система регулирования напряжения |
| F10 | дополнительное оборудование 1 & 2 |
| F12 | полный привод — модуль управления раздаточной коробкой |
| F13 | Левый задний стоп-сигнал / указатель поворота |
| F14 | Правый задний стоп-сигнал / указатель поворота |
| F17 | Салонный электрический центр 1 (питание от аккумулятора / силовое питание) |
| F22 | Салонный электрический центр 2 (питание от аккумулятора / силовое питание) |
| F26 | Правый задний жёлтый фонарь |
| F27 | звуковой сигнал |
| F32 | обогрев заднего стекла |
| F33 | обогрев зеркал |
| F34 | левый габаритный огоньs |
| F37 | Главный выключатель / низкое давление воздуха |
| F39 | осушитель воздуха |
| F40 | прочие цепи зажигание |
| F41 | прицеп габаритный огонь |
| F42 | правый габаритный огонь |
| F44 | топливный насос/резерв |
| F45 | низкое давление воздуха/резерв |
| F46 | модуль управления двигателем зажигание |
| F47 | цепь зажигания трансмиссии |
| F49 | модуль управления трансмиссией аккумулятор |
| F50 | Муфта компрессора A/C |
| F52 | передний стеклоочиститель |
| F53 | стоп-сигналы |
| F54 | фонарь заднего хода прицепа |
| F55 | фонарь заднего хода прицепа |
| F56 | 2019-2020: сброс воздуха |
| F57 | Левый задний жёлтый фонарь |
| F58 | Тормозная система прицепа |
| F62 | интегрированный модуль управления шасси |
| F63 | питание дополнительного оборудования |
| F66 | дополнительный подкапотный электрический центр |
| F68 | антиблокировочная тормозная система насос |
| F69 | - |
| F71 | 2024-2026: питание свечей накаливания 1 |
| F72 | 2024-2026: питание свечей накаливания 2 |
| F73 | Левый стоп-сигнал / указатель поворота прицепа |
| F75 | - |
| F78 | модуль управления двигателем аккумулятор |
| F79 | дополнительный аккумулятор отопителя кабины |
| F81 | Правый стоп-сигнал / указатель поворота прицепа |
| F82 | FTZM - модуль зоны топливного бака/топливный насос |
| F83 | антиблокировочная тормозная система клапан |
| F84 | прицеп аккумулятор |
| F85 | двигатель |
| F86 | модуль управления двигателем |
| F91 | модуль управления двигателем управление дроссельной заслонкой |
| F92 | муфта вентилятора охлаждения |
| Реле | |
| K05 | насос омывателя |
| K23 | Обогрев заднего стекла |
| K35 | габаритный огонь |
| K36 | зажигание / запуск |
| K43 | низкое давление воздуха/резерв |
| K59 | A/C управление |
| K64 | Левый задний жёлтый фонарь |
| K70 | - |
| K77 | ECM - модуль управления двигателем |

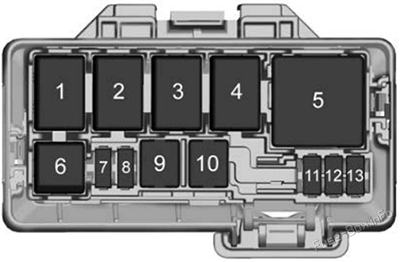

Дополнительный блок предохранителей
| № | Назначение |
|---|---|
| F07 | 2024-2026: датчик силового агрегата |
| F08 | нагреватель жидкости системы очистки выхлопа дизельного двигателя |
| F09 | стартер |
| F10 | подогреватель топлива |
| F11 | интеллектуальные датчики |
| F12 | SCRPM - силовой модуль системы селективной каталитической нейтрализации |
| F13 | - |
| Реле | |
| K01 | стартер |
| K02 | подогреватель топлива |
| K03 | селективная каталитическая нейтрализация (SCR) управление |
| K04 | 2019–2023: топливный насос; 2024–2026: датчик силового агрегата |
| K05 | блок управления вентилятором |
| K06 | 2019-2023: датчик силового агрегата |
Левый блок предохранителей приборной панели
Левый блок предохранителей приборной панели

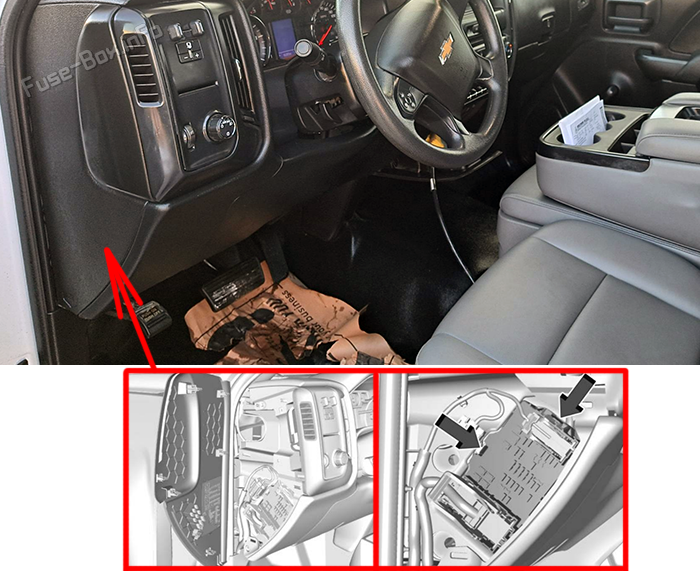

Расположение блока предохранителей
Крышка левого блока предохранителей находится на торце панели приборов со стороны водителя. Снимите её, чтобы получить доступ к передней части блока.
Для доступа к задней части блока предохранителей:
- Нажмите фиксаторы в верхней части блока предохранителей.
- Потяните верхнюю часть блока предохранителей на себя.
- Установку выполните в обратной последовательности.

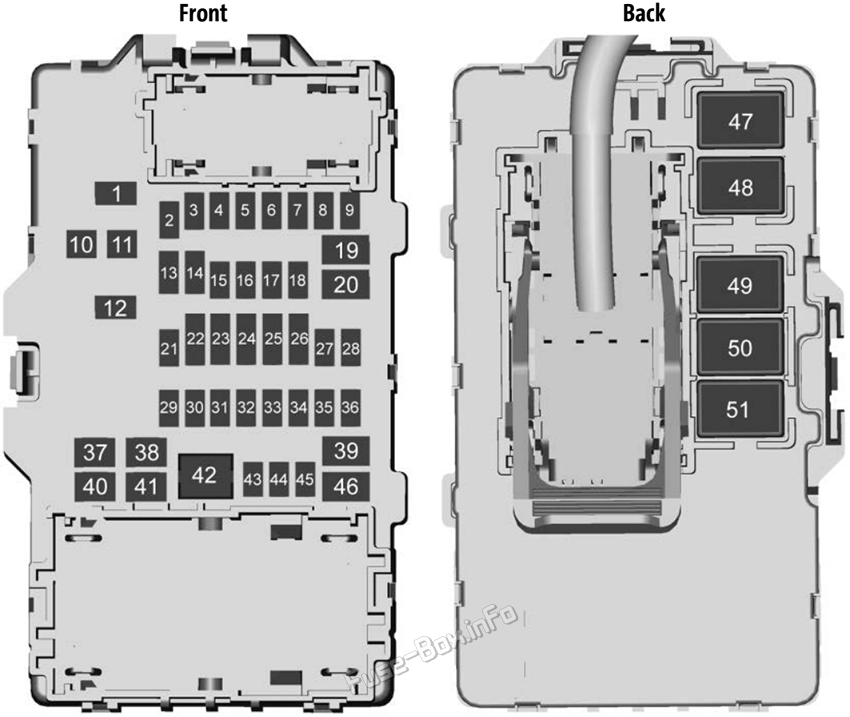

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | дополнительная розетка питания 2 |
| F02 | специальное оборудование/ сохраняемое питание дополнительного оборудования |
| F03 | универсальный пульт гаражных ворот/ салонное зеркало заднего вида |
| F04 | - |
| F05 | дополнительное оборудование выключатель 1 & 2 (зажигание / запуск) — переключатели дополнительного оборудования 1 и 2 (зажигание/запуск) |
| F06 | модуль управления кузовным оборудованием 3 |
| F07 | модуль управления кузовным оборудованием 5 |
| F08 | модуль зеркал и стеклоподъёмников |
| F09 | - |
| F10 | дополнительная розетка питания/ сохраняемое питание дополнительного оборудования |
| F11 | дополнительная розетка питания аккумулятор |
| F12 | дополнительная розетка питания 1/ прикуриватель |
| F13 | выключатель зажигания с дискретной логикой |
| F14 | подсветка выключателей / органы управления на рулевом колесе |
| F15 | - |
| F16 | - |
| F17 | модуль управления кузовным оборудованием 1 |
| F18 | Выключатели дополнительного оборудования 1 и 2 (B+) |
| F19 | дополнительное оборудование 2 |
| F20 | - |
| F21 | - |
| F22 | Отопление, вентиляция и кондиционирование / дополнительная климатическая установка / зажигание |
| F23 | комбинация приборов/ зажигание диагностический модуль системы подушек безопасности/зажигание |
| F24 | - |
| F25 | Диагностический разъём / модуль сиденья водителя |
| F26 | отопление, вентиляция и кондиционирование / бесключевой доступ/бесключевой запуск |
| F27 | - |
| F28 | - |
| F29 | - |
| F30 | специальное оборудование/ автоматическое поддержание уровня кузова |
| F31 | Прочие цепи / дополнительное оборудование / зажигание / запуск |
| F32 | сброс воздуха |
| F33 | - |
| F34 | комбинация приборов |
| F35 | - |
| F36 | - |
| F37 | дополнительное оборудование 1 |
| F38 | - |
| F39 | - |
| F40 | левые двери |
| F41 | электропривод сиденья водителя |
| F42 | - |
| F43 | Обогрев, охлаждение или вентиляция левых сидений |
| F44 | Обогрев, охлаждение или вентиляция правых сидений |
| F45 | - |
| F46 | - |
| Реле | |
| K47 | - |
| K48 | дополнительное оборудование 2 |
| K49 | сохраняемое питание дополнительного оборудования/дополнительное оборудование |
| K50 | зажигание / запуск |
| K51 | дополнительное оборудование 1 |
Правый блок предохранителей приборной панели
Правый блок предохранителей приборной панели

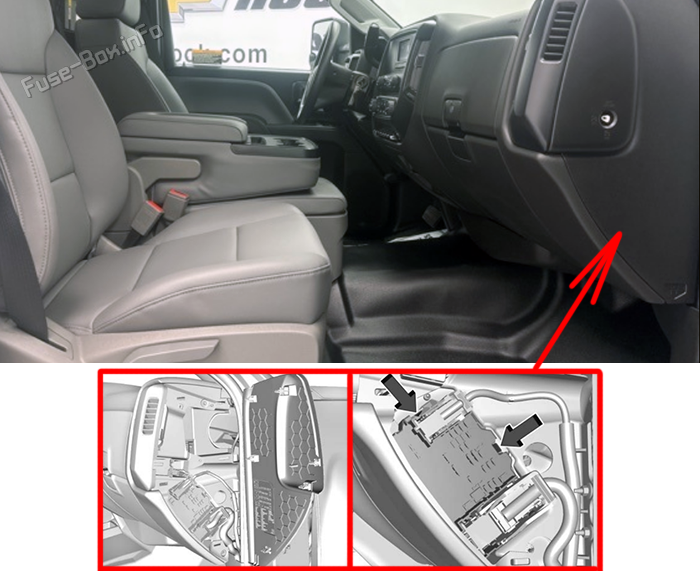

Расположение блока предохранителей
Крышка правого блока предохранителей находится на торце панели приборов со стороны пассажира. Снимите её, чтобы получить доступ к задней части блока.
Для доступа к задней части блока предохранителей:
- Нажмите фиксаторы в верхней части блока предохранителей.
- Потяните верхнюю часть блока предохранителей на себя.
- Установку выполните в обратной последовательности.

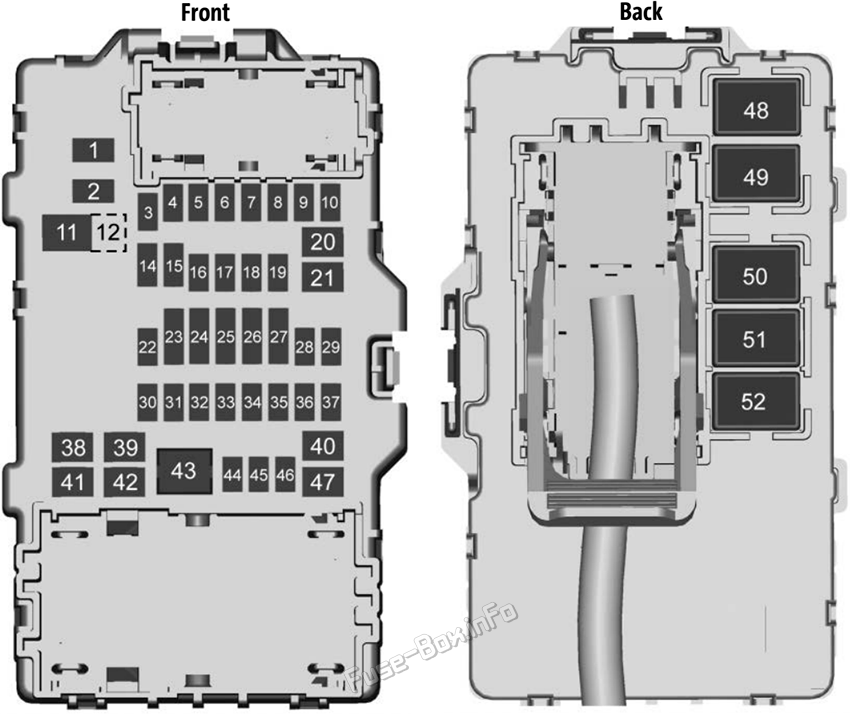

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | дополнительная розетка питания 3 |
| F02 | дополнительная розетка питания 4 |
| F03 | Выключатели дополнительного оборудования 3 и 4 (B+) |
| F04 | - |
| F05 | - |
| F06 | дополнительное оборудование выключатель 3 & 4 (зажигание / запуск) — переключатели дополнительного оборудования 3 и 4 (зажигание/запуск) |
| F07 | модуль управления кузовным оборудованием 4 |
| F08 | модуль управления кузовным оборудованием 8 |
| F09 | - |
| F10 | освещение грузового отсека |
| F11 | - |
| F12 | - |
| F13 | - |
| F14 | органы управления на рулевом колесе |
| F15 | - |
| F17 | - |
| F18 | радиосистема |
| F19 | - |
| F20 | люк |
| F21 | - |
| F22 | - |
| F23 | Подушка безопасности / информационная система |
| F24 | - |
| F25 | - |
| F26 | Экспортное исполнение / коробка отбора мощности / специальное оборудование / аккумулятор 1 |
| F27 | Порты USB / система обнаружения препятствий |
| F28 | модуль управления кузовным оборудованием 2 |
| F29 | - |
| F30 | - |
| F31 | дополнительное оборудование 3 |
| F32 | специальное оборудование/ аккумулятор 2 |
| F33 | - |
| F34 | - |
| F35 | инвертор DC/AC (розетка питания) |
| F36 | - |
| F37 | питание проблескового маяка на крыше |
| F38 | - |
| F39 | дополнительное оборудование 4 |
| F40 | - |
| F41 | - |
| F42 | электродвигатель стеклоподъёмника правой двери |
| F43 | передний вентилятор отопителя |
| F44 | информационно-развлекательная система/радиосистема |
| F45 | модуль управления кузовным оборудованием 6 |
| F46 | модуль управления кузовным оборудованием 7 |
| F47 | сиденье пассажира |
| Реле | |
| K48 | - |
| K49 | - |
| K50 | сохраняемое питание дополнительного оборудования/дополнительное оборудование |
| K51 | дополнительное оборудование 3 |
| K52 | дополнительное оборудование 4 |
