Предохранители и реле Chevrolet Equinox EV (2024-2026)
Схемы относятся к указанным годам и вариантам Chevrolet Equinox EV (2024-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Chevrolet Equinox EV выпускается с 2024 года. Здесь приведены схемы блоков предохранителей Chevrolet Equinox EV 2024, 2025 и 2026 годов, а также сведения о расположении и назначении предохранителей и реле.
Схема предохранителей Chevrolet Equinox EV 2024-2026
Содержание
Блок предохранителей
Блок предохранителей

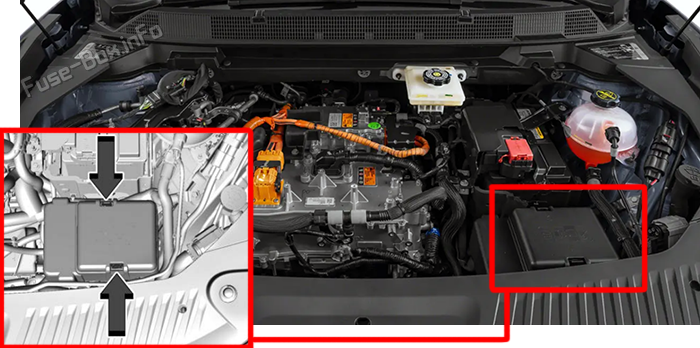

Расположение блока предохранителей
Чтобы открыть крышку блока предохранителей, отожмите боковые фиксаторы и потяните крышку на себя.

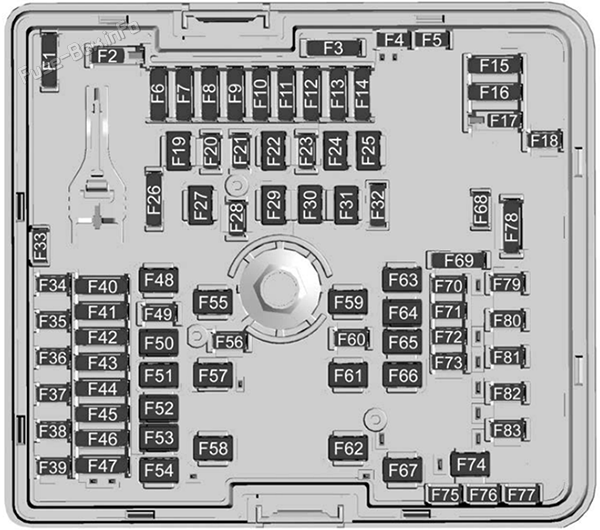

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | SPARE |
| F02 | - |
| F03 | SPARE |
| F04 | SPARE |
| F05 | SPARE |
| F06 | MSM/MSB - Memory Seat Module/Memory Seat Bolster |
| F07 | - |
| F08 | - |
| F09 | MCV & OBCM 2 - Motor Coolant Valve and Onboard Charging Module 2 |
| F10 | - |
| F11 | - |
| F12 | - |
| F13 | ESSCP & PECP-Dual Loop - Motor: Energy Storage System Cool Pump and Power Electronics Coolant Pump Dual Loop |
| F14 | - |
| F15 | - |
| F16 | - |
| F17 | Seat HTD Switch Row 2 - Heated Seat Row 2 |
| F18 | - |
| F19 | - |
| F20 | - |
| F21 | - |
| F22 | - |
| F23 | SPARE |
| F24 | - |
| F25 | - |
| F26 | SPARE |
| F27 | - |
| F28 | - |
| F29 | - |
| F30 | Rear Cargo APO - Rear Cargo Auxiliary Power Outlet |
| F31 | - |
| F32 | SPARE |
| F33 | SPARE |
| F34 | ELM 5 - Exterior Lighting Module 5 |
| F35 | ELM 4 - Exterior Lighting Module 4 |
| F36 | - |
| F37 | Rear Wiper |
| F38 | ELM 7 - Exterior Lighting Module 7 |
| F39 | ELM 3 - Exterior Lighting Module 3 |
| F40 | 2024: ECP_E_Batt Source 4 & ECP_E_Batt Source 3 - Electrification Control Processor Source 4 and 3 2025-2026: IPE1 - Integrated Power Electronics Module 1 IPE2 - Integrated Power Electronics Module 2 |
| F41 | DSP-CO-DRIVER & DSP-DRIVER - Door Switch Panel Front Passenger and Driver |
| F42 | SEAT POS SW & VKM SNSR/RLH SNSR - Seat Position Switch and Virtual Key Module Sensor/Rain Light Humidity Sensor |
| F43 | CODR_LMBR & DR_LMBR - Front Passenger and Driver Lumbar |
| F44 | PFA & AERO SH - Power Sounder Module and Aero Shutter |
| F45 | RFA - Remote Function Actuator Module |
| F46 | ECFV/CHFV/IRM & PEEV/ PCEV - Motor: External Condenser Flow Valve/ Condensing Heater Flow Valve/lntegrated Refrigerant Module and Motor: Primary Evaporator Expansion Valve/Primary Chiller Expansion Valve |
| F47 | 2024: LIT GRILLE/FR PRK EMBLEM & SADS - Lit Grille/Front Park Emblem and Semi Active Damping System 2025: Lit Grill & LRR-Front - Lit Grill and Long Range Radar - Front 2026: LRR-Front - Long Range Radar Front PRK Emblem - Park Emblem Light |
| F48 | PWR T/GATE - Power Tailgate |
| F49 | - |
| F50 | Power Window Left/Door Switch Panel Left |
| F51 | - |
| F52 | Power Window Right/Door Switch Panel Right |
| F53 | FRT WPR - Front Wiper |
| F54 | - |
| F55 | - |
| F56 | - |
| F57 | EBOOST - Electronic Brake Control Module |
| F58 | Front_HVAC_Blower_MTR - Front Heating, Ventilation, Air Conditioning Blower Motor |
| F59 | Front WiperCo-Driver - Front Wiper Passenger |
| F60 | Horn |
| F61 | Rear Defog |
| F62 | - |
| F63 | Motor Sunroof/Sunshade - Motor Sunroof |
| F64 | Power Seat Driver |
| F65 | Power Seat Co-Driver - Power Seat Passenger |
| F66 | CRFM - Condenser Radiator Fan Module |
| F67 | HTD WPR - Heated Wiper |
| F68 | SPARE |
| F69 | SPARE |
| F70 | Relay Coil |
| F71 | Rear Heated Seat 2 |
| F72 | Front Heated Seat 1 |
| F73 | Trailer Park Lights |
| F74 | - |
| F75 | SPARE |
| F76 | SPARE |
| F77 | SPARE |
| F78 | TRLR ST/TRN LT & TRLR ST/TRN RT - Trailer Stop Turn Left and Trailer Stop Turn Right |
| F79 | Rear Heated Seat 1 |
| F80 | Front Heated Seat 2 |
| F81 | - |
| F82 | Wash Pump FRT_RR_MTR_CTRL - Wash Pump Front/Rear Motor Control |
| F83 | Rear Wiper MTR CTRL - Rear Wiper Motor Control |
Блок предохранителей в салоне (со стороны пассажира)
Блок предохранителей в салоне (со стороны пассажира)

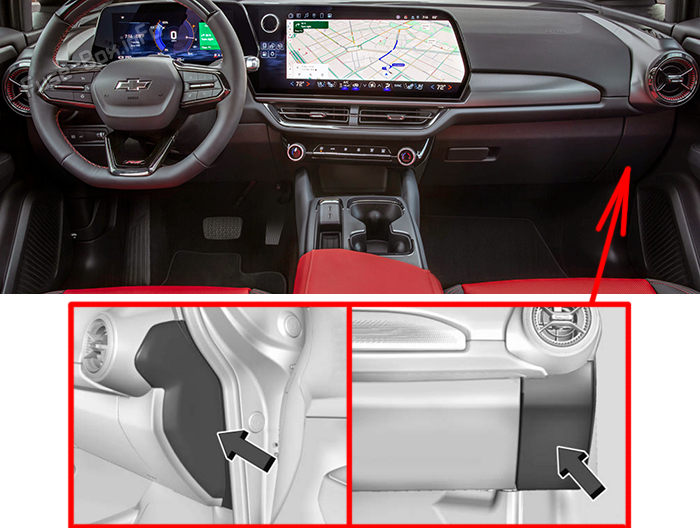

Расположение блока предохранителей
Блок предохранителей панели приборов расположен справа от вещевого ящика.
Доступ к предохранителям:
- Снимите наружную накладку. Пластиковым инструментом аккуратно освободите фиксаторы.
- Отожмите фиксатор назад, освободите защёлку и снимите крышку.
- Снимите переднюю панель, начиная сверху.
- Освободите нижние фиксаторы и снимите панель движением вниз.
- После снятия наружной накладки освободите нижние фиксаторы из пазов и снимите облицовку движением вверх. Установку выполняйте в обратном порядке.

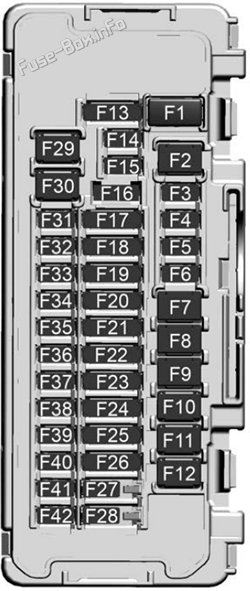

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | - |
| F02 | APO/CIGAR LTR - Auxiliary Power Outlet Instrument Panel/Cigar Lighter |
| F03 | - |
| F04 | USB PORT/APO AC150W - UniversalSerial Bus Port/Auxiliary Power Outlet Alternating Current 150W |
| F05 | STRG COL LOCK - RUN/CRANK Steering Column Lock |
| F06 | ELM 1 - Exterior Lighting Module 1 |
| F07 | - |
| F08 | RT DR LATCH - Right Door Latch |
| F09 | LT DR LATCH - Left Door Latch |
| F10 | - |
| F11 | - |
| F12 | - |
| F13 | ECP_E/VICM - Electrification Control Processor Vehicle Integration Control Module |
| F14 | HEADLAMPS - RUN/CRANK Headlights |
| F15 | HDLP RT - Headlight Right |
| F16 | STRG COL/CLOCK SPRING - Steering Column Lock/ Clock Spring |
| F17 | SEAT FAN CODR & SEAT FAN Driver - RUN/CRANK Seat Fan Passenger and Seat Fan Driver |
| F18 | VCD/IPD&SRR - Virtual Cockpit Display/lnstrument Panel Display and Short Range Radar |
| F19 | RLAD/IPMS/ETC &EBCM/SDM/ELM/ ISRVM/AQS - RUN/CRANK Reflective Light Auxiliary Display/lnterior Particulate Matter Sensor/Electronic Toll Collection and Electronic Brake Control Module/ Sensing and Diagnostic Module/Exterior Lighting Module/lnside RearView Mirror/Air Quality Sensor |
| F20 | BCM1 & VICM - Body Control Module 1 and Vehicle Integration Control Module |
| F21 | HVSL& EPBS/ESM - High Voltage System Lockout and Electronic Park Brake Switch/Electronic Transmission Range Select Shifter Module |
| F22 | VKM/VKMB/AUX JACK & ACP3 - Virtual Key Module/ Virtual Key Backup Module/ Auxiliary Jack and ADAS Compute Platform 3 |
| F23 | T/LAMP RT & T/LAMP LT - Taillight Right and Taillight Left |
| F24 | 2024: UPA/APA/SBZA & SDM/AOS - Universal Park Assist/ Automatic Park Assist/Side Blind Zone Alert and Sensing Diagnostic Module/ Automatic Occupant Sensing Module PA/SBZA & HUD/HVAC DISPLAY - Park Assist/ Side Blind Zone Alert and Heads-up Display/ Heating, Ventilation and Air Conditioning Display 2025-2026: PAM/SBZA & HUD/HVAC DISP - Park Assist Module/Side Blind Zone Alert and Head-up Display/ Heating, Ventilation and Air Conditioning Display |
| F25 | CGM/DLC/VDM - Central Gateway Module/ Diagnostic Link Connector/ Vehicle Data Monitor ACP2/FCM - Advance Driver Assistance Systems Compute Platform 2/Front Camera Module |
| F26 | ECP_E_BATT 1/ACEC & SDM/AOS - Electrification Control Processor Battery 1/Air Condition Electric Compressor and Sensing and Diagnostic Module/ Automatic Occupant Sensing Module |
| F27 | BCM3 - Body Control Module 3 |
| F28 | BCM2 - Body Control Module 2 |
| F29 | Amplifier |
| F30 | BCM4 - Body Control Module 4 |
| F31 | 2024-2025: VPM/SD CARD/ILSS/OHC - Video Processing Module/SD Card/Indicator Light and Solar Sensor/Over Head Console 2026: SD CARD/ILSS/UGDO/OHC - SD Card/lndicator Light and Solar Sensor/Universal Garage Door Opener/Over Head Console |
| F32 | HSWM - Heated Steering Wheel Module |
| F33 | Door Handle Actuator |
| F34 | ELM 2 - Exterior Lighting Module 2 |
| F35 | HDLP LT - Headlight Left |
| F36 | VCU BATT1 - Virtual Cockpit Unit Battery 1 |
| F37 | TCP (OnStar) - Telematics Communication Platform |
| F38 | WCM - Wireless Charger Module |
| F39 | Column Lock |
| F40 | VCU Batt 2 - Virtual Cockpit Unit Battery 2 |
| F41 | ELM 6 - Exterior Lighting Module 6 |
| F42 | - |
