Предохранители и реле Chevrolet Equinox (2025-2026)
Схемы относятся к указанным годам и вариантам Chevrolet Equinox (2025-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
В этой статье собраны схемы предохранителей Chevrolet Equinox 2025 и 2026 (4-е поколение, модельные годы с 2025 по 2026).
Схема предохранителей Chevrolet Equinox 2025-2026
Содержание
Блок предохранителей моторного отсека
Блок предохранителей моторного отсека

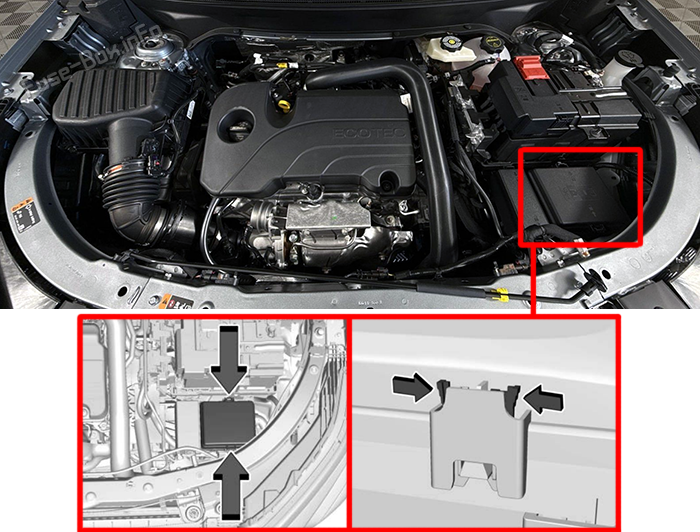

Расположение блока предохранителей
Чтобы снять крышку блока предохранителей, отожмите фиксаторы и поднимите её вертикально вверх.

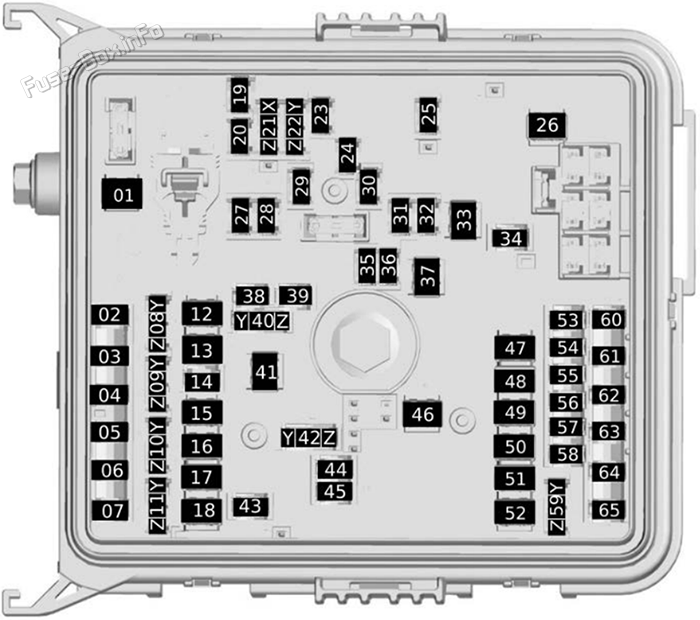

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | STRTR MTR - Starter Motor |
| F02 | Spare |
| F03 | ELM 5 - Exterior Lighting Module Battery 5 |
| F04 | Spare |
| F05 | Spare |
| F06 | FTZM - Fuel Tank Zone Module |
| F07 | Spare |
| F08 | Spare |
| F09Z | HSM_FT_BAT1 - Front Heated Seat Module Battery 1 |
| F09Y | HSM_FT_BAT2 - Front Heated Seat Module Battery 2 |
| F10Z | HSM_RR_1 - Rear Heated Seat Module Battery 1 |
| F10Y | HSM_RR_2 - Rear Heated Seat Module Battery 2 |
| F11Z | MSG_LT - Driver Seat Lumbar Switch |
| F11Y | MSG_RT - Passenger Seat Lumbar Switch |
| F12 | DEFOG_RR - Rear defog |
| F13 | Spare |
| F14 | 2025: HFRC - Hands Free Rear Closure |
| F15 | PWR_SEAT_DR - Driver Memory Seat Module Power |
| F16 | DSP_LT - Left Front Window Motor |
| F17 | PWR_SEAT_CO - Passenger Memory Seat Module Power |
| F18 | DC DC1 - DC-DC Converter Battery 1 |
| F19 | ECM PT IGN - Engine Control Module Powertrain Ignition |
| F20 | ECM PT IGN 2 - Engine Control Module Powertrain Ignition 2 |
| F21Z | OFF ENG1 - Engine Sensor Power |
| F21Y | Spare |
| F22Z | COIL_IGN PWR - Coil Ignition Power |
| F22Y | DPWR2 - StepCam Intake Solenoid Power |
| F23 | Spare |
| F24 | 2025: ECM BAT - Electronic Control Module Battery 2026: ECM - Engine Control Module PCM 2 - Powertrain Control Module 2 |
| F25 | A/C CLUTCH - A/C Compressor control clutch |
| F26 | STRTR PINION - Starter Motor Pinion |
| F27 | 2025: MGU - Motor Generator Unit 2026: AWP - Auxiliary Water Pump Battery |
| F28 | Spare |
| F29 | 2025: PCM BAT - Propulsion Control Module Battery |
| F30 | 2025: TCM - Telematics Control Module |
| F31 | TAOPM - Trans Aux Oil Pump Module Battery |
| F32 | TCM_PCM - Transmission Control Module Battery |
| F33 | Spare |
| F34 | ST/TRN LT - Light Duty Trailer Connector (Trailer Stop/Turn Left) |
| F35 | Spare |
| F36 | ACM - Aero Shutter Module |
| F37 | EBCM BAT1 - Electronic Brake Control Module Battery 1 |
| F38 | Spare |
| F39 | WASH PUMP - Wash Pump Motor |
| F40Z | 2025: CWP |
| F40Y | 2025: APMB |
| F41 | Spare |
| F42 | Spare |
| F43 | M17_REAR - Rear wiper |
| F44 | 2025: BSM |
| F45 | RFA - Remote Function Receiver Battery |
| F46 | Spare |
| F47 | TRLR - Heavy Duty Trailer Connector |
| F48 | DSP_RT - Right Front Window Motor |
| F49 | PTM - Power Tailgate Module |
| F50 | SRC - Sunroof |
| F51 | WIPER FRT - Front Wiper Motor |
| F52 | DASM - Driveline Smart Actuator Module Battery |
| F53 | Horn |
| F54 | BKUP - Trailer Connector Reverse Light |
| F55 | PRK - Trailer Park Light |
| F56 | CVS - Canister Vent Solenoid |
| F57 | Spare |
| F58 | ELM 4 - Exterior Lighting Module Battery 4 |
| F59Z | DSP_DR - Driver Door Switch Panel Battery |
| F59Y | DSP_CO - Passenger Door Switch Panel Battery |
| F60 | WIP_DE_ICE - Wiper deice |
| F61 | ST/TRN RT - Trailer Stop/ Turn Light (Right) |
| F62 | Spare |
| F63 | Spare |
| F64 | Spare |
| F65 | Spare |
Блок предохранителей в салоне (со стороны водителя)
Блок предохранителей в салоне (со стороны водителя)

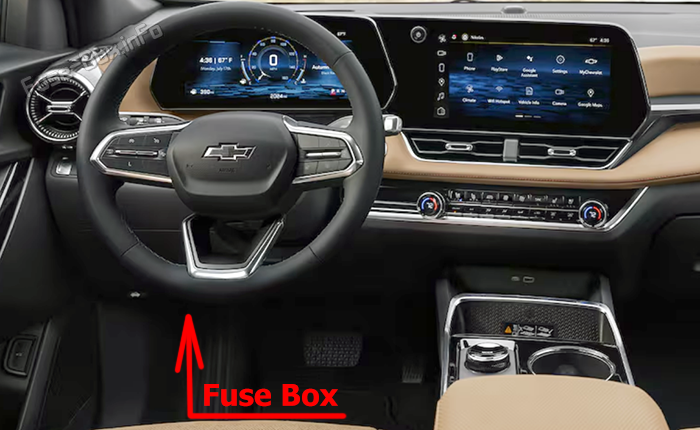

Расположение блока предохранителей
Блок предохранителей панели приборов расположен под панелью приборов, над площадкой для левой ноги водителя.

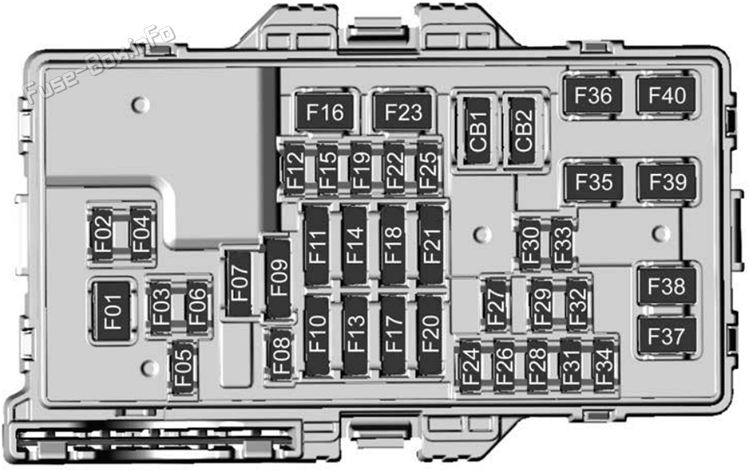

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | BLOWER - Front Blower Motor |
| F02 | ELM 6 - Exterior Lighting Module 6 |
| F03 | HDLP_RT - Headlamp Right |
| F04 | ELM 2 - Exterior Lighting Module 2 |
| F05 | BCM2 - Body Control Module 2 |
| F06 | BCM1 - Body Control Module 1 |
| F07 | SWC - Steering Wheel Controls |
| F08 | ONSTAR |
| F09 | ETRS/SWBK - Electronic Transmission Range Select/Switch Bank Battery |
| F10Z | IPD - Instrument Panel Display |
| F10Y | VCD - Virtual Cockpit Display |
| F11Z | 2026: LAMP_RT - Tail Lamp Right |
| F11Y | HVAC_D_OHC_UGDO - Overhead Console Module Battery |
| F12 | Spare |
| F13 | 2025: WCM/HSWM - Wireless Charging Module / Heated Steering Wheel Module |
| F13Z | 2026: SAFETY 2 - Side Blind Zone Alert Battery 2 |
| F13Y | 2026: LAMP_LT - Tail Lamp Left |
| F14Z | RC_MISC_3 - Run/Crank Miscellaneous 3 |
| F14Y | RC_MISC_4 - Run/Crank Miscellaneous 4 |
| F15 | 2025: 48V_IGN |
| F16 | APO_CARGO - Auxiliary Power Outlet Cargo |
| F17 | 2025: SDM/CO_AOS/SAFETY1_2 |
| F17Z | 2026: SAFETY 1_2 - Sensing & Diagnostic Module Battery 1_2 |
| F17Y | 2026: SAFETY 1_1 - Sensing & Diagnostic Module Battery 1 _1 |
| F18Z | RC_MISC_1 - Run/Crank Miscellaneous 1 |
| F18Y | RC_MISC_2 - Run/Crank Miscellaneous 2 |
| F19 | SDM_RC - Sensing Diagnostic Module |
| F20Z | DLC - Data Link Connector |
| F20Y | CGM - Central Gateway Module |
| F21Z | VCU JACK 1 |
| F21Y | VCU JACK 2 - Virtual Cockpit Unit Jack Battery |
| F22 | ECM_TCM_IGN |
| F23 | APO_USB - Auxiliary Power Outlet_USB |
| F24 | VKM_VKS - Virtual Key Module / Virtual Key Sensor |
| F25 | SPARE |
| F26 | ELM 1 - Electric Lighting Module 1 |
| F27 | ILSS_ETC - Indicator Light and Solar Sensor / Electronic Throttle Control |
| F28 | ELM 7 - Electric Lighting Module 7 |
| F29 | HDLP LT - Headlamp Left |
| F30 | SPARE |
| F31 | BCM3 - Body Control Module 3 |
| F32 | SAFETY 2 |
| F33 | - |
| F34 | ELM 3 - Electric Lighting Module 3 |
| F35 | AMP - Amplifier |
| F36 | DC/DC 2 - DirectCurrent/ Direct Current 2 |
| F37 | IEC_BATT - Internal Electrical Center Battery |
| F38 | SPARE |
| F39 | BCM4 - Body Control Module 4 |
| F40 | VCU 2 - Virtual Cockpit Unit 2 |
Дополнительная информация: Chevrolet Equinox (2025-2026)
Схемы предохранителей и реле Chevrolet Equinox 2025-2026 годов: расположение блоков, номера позиций, номиналы и назначения цепей. Штатные коды и обозначения сохранены в исходном виде.
