Предохранители и реле Chevrolet Colorado (2023-2026)
Схемы относятся к указанным годам и вариантам Chevrolet Colorado (2023-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
В этой статье собраны схемы предохранителей Chevrolet Colorado третьего поколения (2023–2026), а также расположение и назначение каждого предохранителя (включая реле) в салоне и подкапотном пространстве.
Схема предохранителей Chevrolet Colorado 2023-2026
Содержание
Блок предохранителей моторного отсека
Блок предохранителей моторного отсека

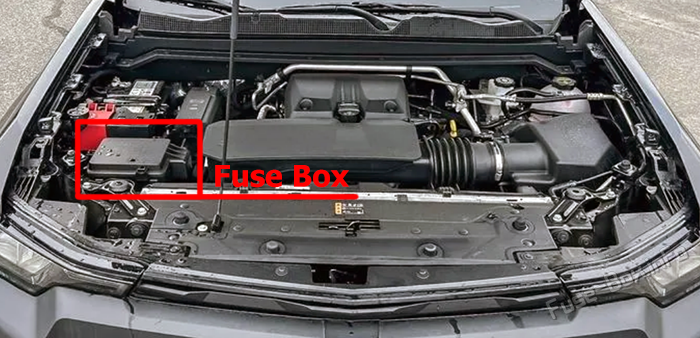

Расположение блока предохранителей
В моторном отсеке расположен основной и, при наличии, дополнительный блок предохранителей. Поднимите крышку, чтобы получить доступ к блоку предохранителей.

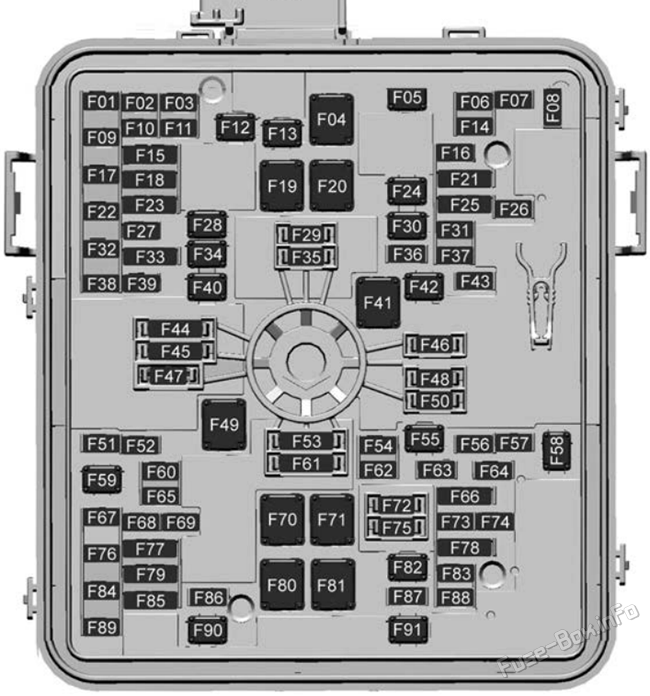

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | ICCM - Integrated Chassis Control Module |
| F02 | FUEL TANK ZONE MDL - Fuel Tank Zone Module |
| F03 | - |
| F04 | Cooling Fan 2 |
| F05 | - |
| F06 | - |
| F07 | MTAOP - Transmission Auxiliary Oil Pump Motor |
| F08 | - |
| F09 | - |
| F10 | - |
| F11 | SECONDARY AXLE MTR - Front Drive Axle Actuator |
| F12 | - |
| F13 | Trailer Connector |
| F14 | - |
| F15 | SBZA/CVS - Side Blind Zone Alert / Canister Vent Solenoid |
| F16 | - |
| F17 | - |
| F18 | - |
| F19 | EBCM1 - Electronic Brake Control Module 1 |
| F20 | Cooling Fan 1 |
| F21 | - |
| F22 | - |
| F23 | - |
| F24 | Cooling Fan 3 |
| F25 | ENG MISC1/ENG MISC2 - Wide Range Air Fuel Oxygen Sensor/Canister Purge/Turbo Bypass/Step Cam Intake-Exhaust Solenoids/Block Coolant Valve Actuator/Mass Air Flow/Humidity/Induction Air Temperature/Throttle Inlet Pressure Sensors |
| F26 | A/C CLUTCH - Air Compressor Clutch |
| F27 | Park Lights |
| F28 | TIM 2 - Trailer Interface Module 2 |
| F29 | Service Fuse |
| F30 | - |
| F31 | POWER TRAIN IGN1 - Power Train Ignition 1 |
| F32 | - |
| F33 | TRLR REVERSE LAMPS - Trailer Reverse Lights/Spare |
| F34 | TIM 1 - Trailer Interface Module 1 |
| F35 | Service Fuse |
| F36 | ENGINE CONTROL MDL - Engine Control Module |
| F37 | IGNITION COILS |
| F38 | TRLR STOP LAMP LT - Trailer Stop Light Left |
| F39 | TRLR STOP LAMP RT - Trailer Stop Light Right |
| F40 | TCCM - Transfer Case Control Module |
| F41 | Starter Pinion |
| F42 | Starter |
| F43 | - |
| F44 | Service Fuse |
| F45 | Service Fuse |
| F46 | Service Fuse |
| F47 | Service Fuse |
| F48 | Service Fuse |
| F49 | TBPM/TRLR WRG - Trailer Brake Power Module/Trailer Wiring Provisions |
| F50 | Service Fuse |
| F51 | CHMSL - Center High Mounted Stop Light |
| F52 | Side Markers |
| F53 | Service Fuse |
| F54 | - |
| F55 | REAR WNDW DEFOGGER - Rear Window Defogger |
| F56 | - |
| F57 | - |
| F58 | Front Wipers |
| F59 | MISC WINDOWS LEFT - Driver Door Panel Switch/ Window Motor Left Front/ Window Switch Left Rear/ Window Motor Left Rear |
| F60 | - |
| F61 | Service Fuse |
| F62 | Amplifier |
| F63 | - |
| F64 | - |
| F65 | ELM 4 - Exterior Lighting Module 4 - Right Front Park Light/Daytime Running Light/Left Trailer Stop/Turn Light/Left Rear Park Light/ Right High Beam |
| F66 | LOW BEAMS - Front LED Low Beams Left/Right |
| F67 | - |
| F68 | HTD ST MDL1 - Heated Seat Module 1 - Front Heated Seats |
| F69 | U/B CAMERA WASHER - Underbody Camera Washer |
| F70 | - |
| F71 | DC/AC INVERTER - Direct Current to Alternate Current Inverter |
| F72 | Service Fuse |
| F73 | Aeroshutter |
| F74 | ELM 6 - Exterior Lighting Module 6 - Left Low Beam/ Right Rear Stop/Turn Light |
| F75 | Service Fuse |
| F76 | HTD ST MDL2 - Heated Seat Module 2 - Front Heated Seats |
| F77 | - |
| F78 | - |
| F79 | - |
| F80 | - |
| F81 | - |
| F82 | - |
| F83 | LED Cargo Light |
| F84 | ELM 7 - Exterior Lighting Module 7 - Left Front Park Light/Daytime Running Light/Left Front Turn Light/ Center High Mounted Stop Light/Right Rear Park Light/ Reverse Lights |
| F85 | - |
| F86 | Horn |
| F87 | Front Washer Pump |
| F88 | - |
| F89 | - |
| F90 | MISC WINDOWS RIGHT - Passenger Door Panel Switch/Window Motor Right Front/Window Switch Right Rear/Window Motor Right Rear |
| F91 | - |

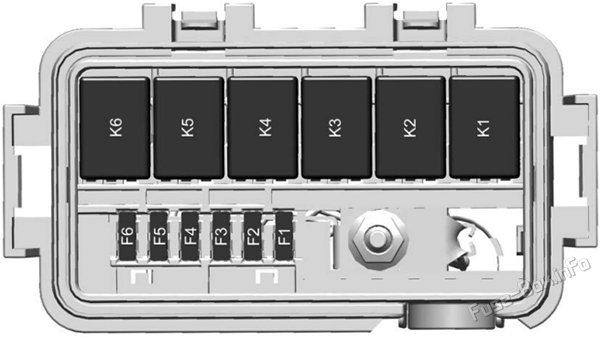

Дополнительный блок предохранителей
При соответствующей комплектации дополнительный блок предохранителей обслуживает вспомогательное электрооборудование.
| № | Назначение |
|---|---|
| F01 | AUX - Center Stack Auxiliary Switch 6 |
| F02 | AUX 1 - Auxiliary Switch 1 |
| F03 | AUX 2 - Auxiliary Switch 2 |
| F04 | AUX 3 - Auxiliary Switch 3 |
| F05 | - |
| F06 | - |
| Relay | |
| K01 | AUX - Center Stack Auxiliary Switch 6 |
| K02 | AUX 1 - Auxiliary Switch 1 |
| K03 | AUX 2 - Auxiliary Switch 2 |
| K04 | AUX 3 - Auxiliary Switch 3 |
| K05 | - |
| K06 | - |
Блок предохранителей в салоне (со стороны пассажира)
Блок предохранителей в салоне (со стороны пассажира)

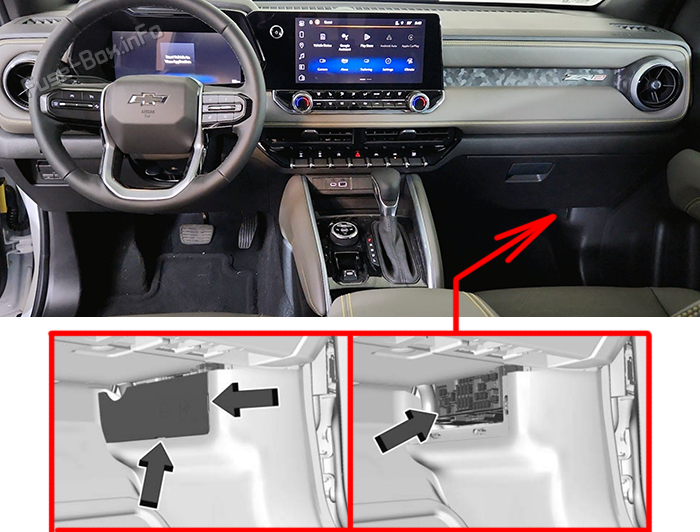

Расположение блока предохранителей
Блок предохранителей приборной панели находится за боковой накладкой. Отожмите боковые крепления накладки, снимите её, затем откройте крышку предохранительного блока. Сдвиньте защёлки по бокам крышки и снимите её.

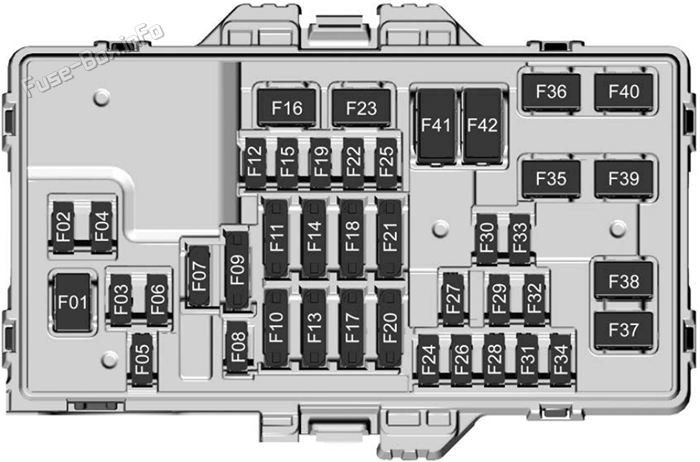

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | FRONT HVAC BLOWER - Front HVAC Blower |
| F02 | ELM 1 - Exterior Lighting Module 1 |
| F03 | TRANS CNTRL MODULE - Transmission Control Module |
| F04 | ELM 2 - Exterior Lighting Module 2 |
| F05 | DRIVER SEAT MISC - Driver Memory Seat Module/Seat Position Switch |
| F06 | BODY CNTRL MODULE 1 - Body Control Module 1 |
| F07 | STR/WHL/CNTRLS - Steering Wheels Controls |
| F08 | - |
| F09 | - |
| F10 | MISCELLANEOUS 1 - Electric Park Break Switch (EPBS)/Automatic Occupant Sensing Display (AOSD)/SPARE |
| F11 | AUX JACK - Auxiliary Audio / Video Jack ONSTAR - OnStar Telematics Control Platform Module (TCP) |
| F12 | - |
| F13 | CGM-SDM - Central Gateway Module - Sensing Diagnostic Module AOS - Automatic Occupant Sensing Module |
| F14 | MISCELLANEOUS 2 - Transmission Control Module (TCM)/TransferCase Control Module (TCCM)/ Electronic Brake Control Module (EBCM)/lntegrated Chassis Control Module (ICCM)/Trailer Interface Module (TIM)/SPARE |
| F15 | MISCELLANEOUS 3 - Exterior Lighting Module (ELM)/ Direct Current-Alternating Current Inverter Module (DC/AC)/Seat Fan Control Cushion Module (Vented Mod) |
| F16 | - |
| F17 | WCM - Wireless Charger Module DATA LINK CONN - Data Link Connector (DLC) |
| F18 | MISCELLANEOUS 4 - E-Stop/ Driver Mode Switch (DRV)/ Reflective Light Auxiliary Display (RLAD)/Sensing and Diagnostic Module (SDM)/ Inside Rear View Mirror (ISRVM)/Humidity Sensor |
| F19 | ENGINE CNTRL MODULE - Engine Control Module Run/ Crank (ECM) |
| F20 | RFA - Remote Function Receiver Module RPA - Park Assist Module |
| F21 | MISC1 DISPLAYS - Head-Up Display (HUD)/HVAC Display/lnstrument Panel Display (IPD)/Virtual Cockpit Display (VCD) VPM - Video Processor Module |
| F22 | SUNROOF - Sunroof Motor (SRC) |
| F23 | - |
| F24 | TRLR BRK CNTRL SW - Trailer Break Control Switch (TBCS) |
| F25 | AUX USB FLOOR CNSL - Auxiliary USB Power Outlet (APO USB) |
| F26 | BODY CNTRL MODULE 2 - Body Control Module 2 (BCM) |
| F27 | DOOR PANEL SW LF - Driver Door Switch Panel and Power Window Regulator (Express Up/ Down)/Passenger Power Window Regulator (Express Up/Down) |
| F28 | BODY CNTRL MODULE 3 - Body Control Module 3 |
| F29 | ELM 3 - Exterior Lighting Module 3 |
| F30 | FRONT CAMERA - Front Camera Module (FCM) |
| F31 | VCU MDL - Virtual Cockpit Unit Module |
| F32 | HTD STR WHL - Heated Steering Wheel Module |
| F33 | ELM 5 - Exterior Lighting Module 5 |
| F34 | BODY CNTRL MODULE 4 - Body Control Module 4 (BCM) |
| F35 | DC/DC CONVERTER 2 - Direct Current/Direct Current Converter Module Batt 2 |
| F36 | DC/DC CONVERTER 1 - Direct Current/Direct Current Converter Module Batt 1 |
| F37 | FRT SEATS LMBR SWS - Front Seat Lumbar Switches |
| F38 | - |
| F39 | DRIVER POWER SEAT - Driver Power Seat Switch/Memory Seat Module |
| F40 | PASSENGER POWER ST - Passenger Seat Position Switch |
| F41 | APO CONSOLE - Auxiliary Direct Current Power Outlet |
| F42 | - |
