Предохранители и реле Chrysler 200 (Mk1, 2011-2014)
Схемы относятся к указанным годам и вариантам Chrysler 200 (Mk1, 2011-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Схема предохранителей Chrysler 200 2011-2014
Предохранители прикуривателя (розетка) в Chrysler 200 Это предохранители №11 (разъем питания в центральном подлокотнике) и №16 (2011 г.) или №13 (2012-2014 гг.) (прикуриватель) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей

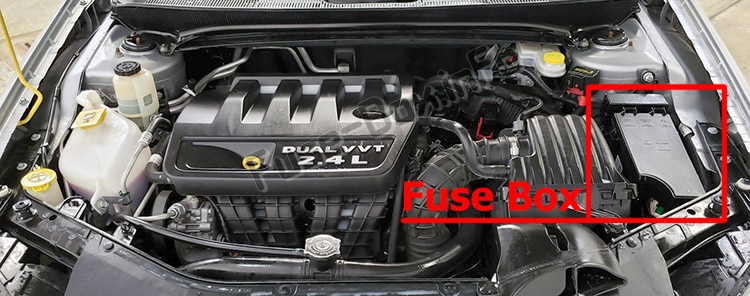

Встроенный силовой модуль находится в моторном отсеке рядом с воздухоочистителем.
Этот центр содержит патронные предохранители и мини-предохранители.
Схемы блока предохранителей
2011
Назначение предохранителей в интегрированном силовом модуле (2011 г.)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 40 А Зеленый | — | Верхний модуль питания — при наличии |
| 2 | — | 20 ампер желтый | Модуль полного привода |
| 3 | — | 10 ампер красный | Центральный стоп-сигнал (CHMSL)/тормозной выключатель |
| 4 | — | 10 ампер красный | Выключатель зажигания |
| 5 | — | 20 ампер желтый | Буксировка прицепа — при наличии |
| 6 | — | 10 ампер красный | Переключатель зеркал с электроприводом/климат-контроль |
| 7 | — | 30 А Зеленый | Зажигание при выключенной тяге (IOD) Sense 1 |
| 8 | — | 30 А Зеленый | Зажигание при выключенной тяге (IOD) Sense 2 |
| 9 | 40 А Зеленый | Питание от аккумуляторной батареи — сиденья с электроприводом — при наличии / воздушный насос PZEV — при наличии | |
| 10 | — | 20 ампер желтый | Приборная панель/электрические замки/внутреннее освещение |
| 11 | — | 15 А светло-голубой | Выбираемая розетка питания (внутри центрального подлокотника) |
| 12 | — | 20 ампер желтый | — |
| 13 | — | 20 ампер желтый | Зажигание |
| 14 | — | 10 ампер красный | Приборная доска |
| 15 | 40 А Зеленый | — | Реле вентилятора радиатора |
| 16 | — | 15 А светло-голубой | Прикуриватель/люк в крыше — при наличии |
| 17 | — | 10 ампер красный | Модуль беспроводного управления (WCM)/часы/модуль управления рулевым управлением (SCM) |
| 18 | 40 А Зеленый | — | Реле автоматического отключения (ASD) |
| 19 | — | 20 ампер желтый | Аудиоусилитель — при наличии |
| 20 | — | 15 А светло-голубой | Радио |
| 21 | — | 10 ампер красный | Сирена - при наличии |
| 22 | — | 10 ампер красный | Работа зажигания — климат-контроль/подстаканник с подогревом — при наличии |
| 23 | — | 15 А светло-голубой | Реле автоматического отключения (ASD) 3 |
| 24 | — | 25 ампер натуральный | Люк на крыше — при наличии |
| 25 | — | 10 ампер красный | Зажигание работает — зеркала с подогревом — при наличии |
| 26 | — | 15 А светло-голубой | Реле автоматического отключения (ASD) 2 |
| 27 | — | 10 ампер красный | Работа зажигания — модуль классификации пассажиров (OCM)/контроллер системы пассивной безопасности (ORC) |
| 28 | — | 10 ампер красный | Работа зажигания — модуль классификации пассажиров (OCM)/контроллер системы пассивной безопасности (ORC) |
| 29 | — | — | Горячая машина (предохранитель не требуется) |
| 30 | — | 20 ампер желтый | Работа зажигания — подогрев сидений — при наличии |
| 31 | — | 10 ампер красный | Омыватель фар — при наличии |
| 32 | 30 ампер розовый | — | Реле автоматического отключения (ASD) 1 |
| 33 | — | 10 ампер красный | Блок переключателей/ диагностический соединительный разъем/ модуль управления силовым агрегатом (PCM) |
| 34 | 30 ампер розовый | — | Модуль антиблокировочной системы тормозов (ABS) — при наличии/модуль электронного контроля устойчивости (ESC) — при наличии |
| 35 | 40 А Зеленый | — | Модуль антиблокировочной системы тормозов (ABS) — при наличии/модуль электронного контроля устойчивости (ESC) — при наличии |
| 36 | 30 ампер розовый | — | Модуль двери пассажира (PDM)/Модуль двери водителя (DDM) |
| 37 | — | 25 ампер натуральный | Верхний модуль питания — при наличии |
2012, 2013 и 2014 гг.

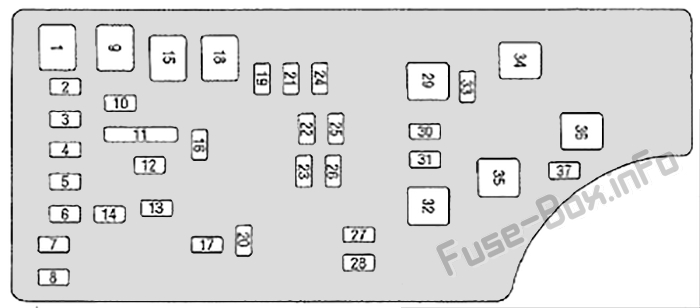

Назначение предохранителей в интегрированном силовом модуле (2012-2014 гг.)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 40 А Зеленый | — | Верхний модуль питания — при наличии |
| 2 | — | 20 ампер желтый | Тормозной вакуумный насос |
| 3 | 10 ампер красный | Центральный верхний стоп-сигнал (CHMSL) / тормозной выключатель | |
| 4 | — | 10 ампер красный | Выключатель зажигания |
| 5 | — | 20 ампер желтый | Буксировка прицепа — при наличии |
| 6 | — | 10 ампер красный | Переключатель зеркал с электроприводом / климат-контроль |
| 7 | — | 30 А Зеленый | Зажигание при выключенной тяге (IOD) Sense 1 |
| 8 | — | 30 А Зеленый | Зажигание при выключенной тяге (IOD) Sense 2 |
| 9 | 40 А Зеленый | Питание от аккумулятора — сиденья с электроприводом — при наличии | |
| 10 | 20 ампер желтый | Приборная панель/ Электрозамки/ Освещение салона | |
| 11 | 15 А светло-голубой | Выбираемая розетка питания (внутри центрального подлокотника) | |
| 12 | — | 20 ампер желтый | — |
| 13 | — | 20 ампер желтый | Зажигание/прикуриватель |
| 14 | — | 10 ампер красный | Приборная доска |
| 15 | 40 А Зеленый | — | Реле вентилятора радиатора |
| 16 | — | 15 А светло-голубой | Люк на крыше — при наличии |
| 17 | 10 ампер красный | Модуль беспроводного управления (WCM)/часы/модуль управления рулевым управлением (SCM) | |
| 18 | 40 А Зеленый | — | Реле автоматического отключения (ASD) |
| 19 | — | 20 ампер желтый | Аудиоусилитель — при наличии |
| 20 | — | 15 А светло-голубой | Радио |
| 21 | — | 10 ампер красный | Сирена - при наличии |
| 22 | 10 ампер красный | Зажигание работает — климат-контроль / подстаканник с подогревом — при наличии | |
| 23 | — | 15 А светло-голубой | Реле автоматического отключения (ASD) 3 |
| 24 | — | 25 ампер натуральный | Люк на крыше — при наличии |
| 25 | 10 ампер красный | Зажигание работает — зеркала с подогревом — при наличии | |
| 26 | — | 15 А светло-голубой | Реле автоматического отключения (ASD) 2 |
| 27 | 10 ампер красный | Работа зажигания — модуль классификации пассажиров (OCM)/контроллер системы пассивной безопасности (ORC) | |
| 28 | 10 ампер красный | Работа зажигания — модуль классификации пассажиров (OCM)/контроллер системы пассивной безопасности (ORC) | |
| 29 | — | — | Горячая машина (предохранитель не требуется) |
| 30 | — | 20 ампер желтый | Работа зажигания — подогрев сидений — при наличии |
| 31 | — | — | Запасной |
| 32 | 30 ампер розовый | — | Реле автоматического отключения (ASD) 1 |
| 33 | 10 ампер красный | Блок переключателей/ диагностический соединительный разъем/ модуль управления силовым агрегатом (PCM) | |
| 34 | 30 ампер розовый | Модуль антиблокировочной системы тормозов (ABS) — при наличии/модуль электронного контроля устойчивости (ESC) — при наличии | |
| 35 | 40 А Зеленый | Модуль антиблокировочной системы тормозов (ABS) — при наличии/модуль электронного контроля устойчивости (ESC) — при наличии | |
| 36 | 30 ампер розовый | Модуль двери пассажира (PDM)/Модуль двери водителя (DDM) | |
| 37 | — | 25 ампер натуральный | Верхний модуль питания — при наличии |
