Предохранители и реле Chrysler 200 (Mk2, 2015-2017)
Схемы относятся к указанным годам и вариантам Chrysler 200 (Mk2, 2015-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Схема предохранителей Chrysler 200 2015-2017
Предохранители прикуривателя / розетки в Chrysler 200 Это предохранители F60 (розетка на центральной консоли) и F75 (прикуриватель) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

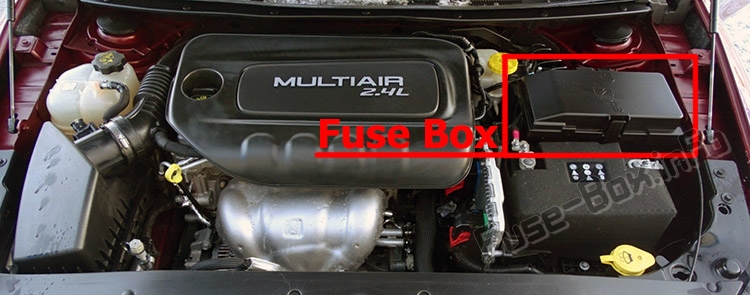

Центр распределения электроэнергии находится в моторном отсеке рядом с аккумулятором. Этот центр содержит патронные предохранители, мини-предохранители, микропредохранители, автоматические выключатели и реле. Этикетка, идентифицирующая каждый компонент, напечатана на внутренней стороне крышки.

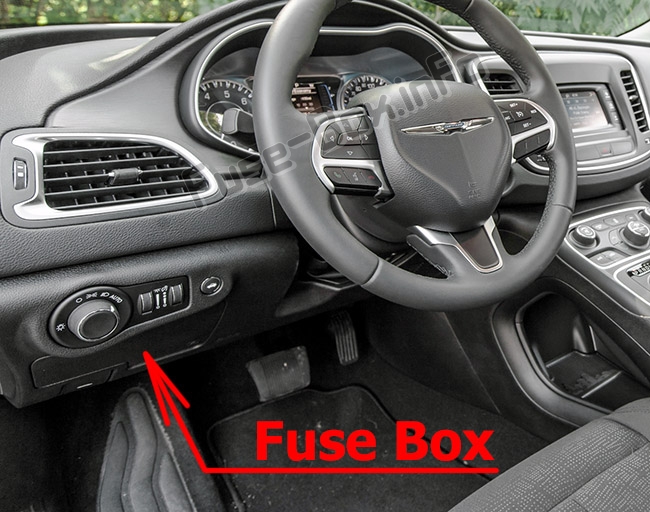

Панель предохранителей в салоне находится в салоне на левой панели приборов за крышкой.
Схемы блока предохранителей
Схемы блока предохранителей
2015

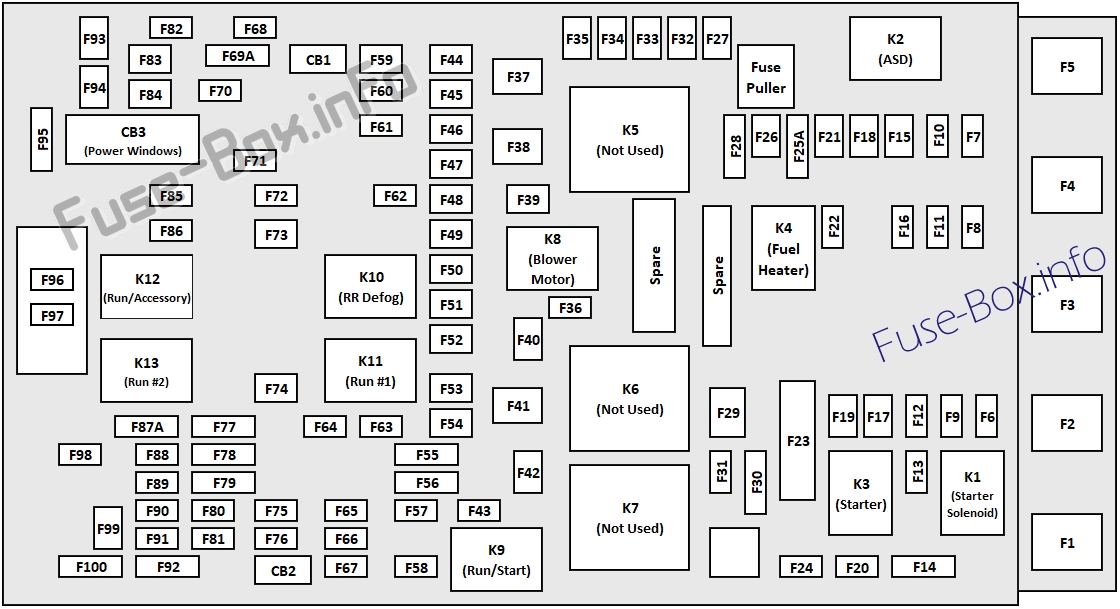

Моторного отсека
| полость | Плавкий предохранитель | Картриджный предохранитель | Описание |
|---|---|---|---|
| F06 | - | - | Не используется |
| F07 | - | - | Не используется |
| F08 | 25 ампер чистый | - | Модуль управления двигателем (ECM) / впрыск топлива. |
| F09 | - | - | Не используется |
| F10 | 20 ампер желтый | - | Блок передачи мощности (PTU) — при наличии |
| F11 | - | - | Не используется |
| F12 | 20 ампер желтый | - | Тормозной вакуумный насос — при наличии |
| F13 | 10 ампер красный | — | Модуль управления двигателем (ECM)/VSM (только стоп/старт) |
| F14 | 10 ампер красный | Модуль управления трансмиссией (DTCM) / Блок передачи мощности (PTU) — при наличии / RDM / Модуль тормозной системы (BSM) / Педаль тормоза S. | |
| F15 | - | - | Не используется |
| F16 | 20 ампер желтый | - | Силовой агрегат/катушка зажигания |
| F17 | - | - | Не используется |
| F18 | - | - | Не используется |
| F19 | - | 40 А Зеленый | Соленоид стартера |
| F20 | 10 ампер красный | - | Муфта компрессора кондиционера |
| F21 | - | - | Не используется |
| F22 | 5-амперный загар | - | Включение вентилятора радиатора |
| F23 | 70 Ампер Тан | - | Модуль контроллера кузова (BCM) — канал 2 |
| F23 | 50 ампер красный | - | Модуль стабилизации напряжения (VSM) №2 — при наличии опции запуска/останова двигателя |
| F24 | - | - | Не используется |
| F25B | 20 ампер желтый | Насос омывателя лобового стекла — при наличии функции «стоп/старт» | |
| F26 | - | - | Не используется |
| F27 | - | - | Не используется |
| F28 | 15 А Синий | - | Модуль управления коробкой передач (TCM) |
| F29 | - | - | Не используется |
| F30 | 10 ампер красный | - | Модуль управления двигателем (ECM) / EPS |
| F31 | - | - | Не используется |
| F32 | - | - | Не используется |
| F33 | - | - | Не используется |
| F34 | - | - | Не используется |
| F35 | - | - | Не используется |
| F36 | - | - | Не используется |
| F37 | - | 50 ампер красный | ШИМ-контроллер вентилятора радиатора |
| F38 | - | - | Не используется |
| F39 | - | 40 А Зеленый | Двигатель вентилятора ОВКВ |
| F40 | - | - | Не используется |
| F41 | - | 50 ампер красный | Модуль стабилизации напряжения (VSM) №1 — при наличии опции запуска/останова двигателя |
| F41 | - | 60 А Желтый | Модуль контроллера кузова (BCM) — канал 1 |
| F42 | - | - | Не используется |
| F43 | 20 ампер желтый | - | Двигатель топливного насоса |
| F44 | - | - | Не используется |
| F45 | - | 30 ампер розовый | Модуль двери пассажира (PDM) — при наличии |
| F46 | - | 25 ампер чистый | Люк на крыше — при наличии |
| F47 | - | - | Не используется |
| F48 | - | 30 ампер розовый | Модуль двери водителя (DDM) |
| F49 | - | 30 ампер розовый | Инвертор питания (115 В переменного тока) — при наличии |
| F50 | - | 30 ампер розовый | Интеллектуальный двигатель стеклоочистителя (WWSM) |
| F51 | - | - | Не используется |
| F52 | - | - | Не используется |
| F53 | - | 30 ампер розовый | Модуль тормозной системы BSM и клапаны |
| F54 | - | 30 ампер розовый | Модуль контроллера кузова (BCM) — канал 3 |
| F55 | 10 ампер красный | — | Датчики слепых зон/компас/камера заднего вида — при наличии |
| F56 | 15 А Синий | - | Модуль узла зажигания (IGNM) / радиочастотный концентратор |
| F57 | - | - | Не используется |
| F58 | 10 ампер красный | Модуль классификации пассажиров/модуль стабилизации напряжения (VSM) № 2 — при наличии опции запуска/остановки двигателя | |
| F59 | - | 30 ампер розовый | Модуль управления трансмиссией (DTCM) |
| F60 | 20 ампер желтый | - | Розетка питания — центральная консоль |
| F61 | - | - | Не используется |
| F62 | - | - | Не используется |
| F63 | 20 ампер желтый | - | Передние сиденья с подогревом — при наличии |
| F64 | 20 ампер желтый | - | Рулевое колесо с подогревом — при наличии |
| F65 | 10 ампер красный | Датчик температуры в автомобиле/датчик влажности/модуль системы помощи водителю (DASM)/система помощи при парковке (PAM) — при наличии опции запуска/остановки двигателя | |
| F66 | 15 А Синий | Комбинация приборов (IPC)/электронный климат-контроль (ECC) | |
| F67 | 10 ампер красный | Датчик температуры в автомобиле/датчик влажности/модуль системы помощи водителю (DASM)/система помощи при парковке (PAM) — при наличии | |
| F68 | - | - | Не используется |
| F69 | 10 ампер красный | - | Модуль переключения передач (GSM)/активная заслонка решетки радиатора (AGS). - При наличии / ПО EPB |
| F70 | 5-амперный загар | - | Интеллектуальный датчик аккумуляторной батареи (IBS) — при наличии опции «Стоп/Старт» |
| F71 | 20 ампер желтый | - | Правая ксеноновая фара — при наличии опции «стоп/старт» |
| F72 | 10 ампер красный | - | Зеркала с подогревом — при наличии |
| F73 | - | - | Не используется |
| F74 | - | 30 ампер розовый | Обогреватель заднего стекла/обогреватель тумана |
| F75 | 20 ампер желтый | - | Зажигалка |
| F76 | 10 ампер красный | - | Программное обеспечение окна драйверов — если установлено |
| F77 | 10 ампер красный | - | Порт UCI/переключатель педали тормоза |
| F78 | 10 ампер красный | - | Диагностический порт/модуль управления рулевой колонкой (SCCM) |
| F79 | 10 ампер красный | - | Интегрированный центральный стек (ICS)/коммутатор/кластер приборной панели (IPQ/EPB SW) |
| F80 | 20 ампер желтый | - | Радио |
| F81 | - | - | Не используется |
| F82 | - | - | Не используется |
| F83 | - | 20 ампер синий | Модуль управления двигателем (ECM) |
| F84 | - | 30 ампер розовый | Электрический стояночный тормоз (EPB) — левый |
| F85 | - | - | Не используется |
| F86 | 20 ампер желтый | Звуковые сигналы — при наличии опции запуска/остановки двигателя | |
| F87A | 20 ампер желтый | Левая ксеноновая фара — если есть, только стоп/старт | |
| F88 | 10 ампер красный | Модуль предотвращения столкновений (CMM)/электрохроматическое зеркало/модуль тактильной обратной связи по полосе (HalO/датчик влажности — при наличии | |
| F89 | - | - | Не используется |
| F90 | - | - | Не используется |
| F91 | - | - | Не используется |
| F92 | - | - | Не используется |
| F93 | 40 А Зеленый | Модуль тормозной системы (BSM) — двигатель насоса — при наличии | |
| F94 | - | 30 ампер розовый | Электрический стояночный тормоз (EPB) — правый |
| F95 | 10 ампер красный | Электрохроматическое зеркало/дождь/пасс. Окно SW/электророзетка Освещение консоли/датчик/люк в крыше — при наличии | |
| F96 | 10 ампер красный | - | Контроллер системы пассивной безопасности (ORC) (подушка безопасности) |
| F97 | 10 ампер красный | - | Контроллер системы пассивной безопасности (ORC) (подушка безопасности) |
| F98 | 25 ампер чистый | - | Аудиоусилитель — при наличии |
| F99 | - | - | Не используется |
| F100 | - | - | Не используется |
| CB1 | Сиденье с электроприводом водителя | ||
| CB2 | Пассажирское сиденье с электроприводом | ||
| CB3 | Электрические стеклоподъемники |

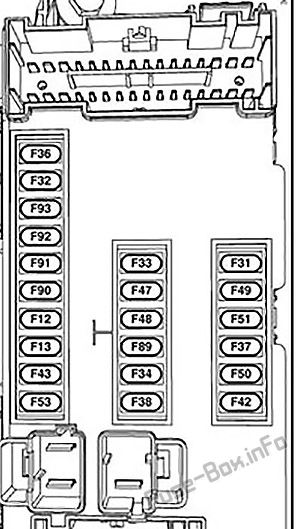

Приборная доска
| полость | Плавкий предохранитель | Описание |
|---|---|---|
| F13 | 15 А Синий | Левый ближний свет |
| F32 | 10 ампер красный | Внутреннее освещение |
| F36 | 10 ампер красный | Модуль вторжения / Сирена |
| F37 | 7,5 А Коричневый | Доп. Модуль банка переключателей (ASBM) |
| F38 | 20 ампер желтый | Все двери запираются/отпираются |
| F43 | 20 ампер желтый | Насос омывателя спереди |
| F48 | 20 ампер желтый | Рога |
| F49 | 7,5 А Коричневый | Поясничная поддержка |
| F51 | 10 ампер красный | Переключатель стеклоподъемника водителя / зеркала с электроприводом — при наличии |
| F53 | 7,5 А Коричневый | Порт UCI (USB и AUX) |
| F89 | 5-амперный загар | Лампа багажника |
| F91 | 5-амперный загар | Противотуманная фара передняя левая |
| F92 | 5-амперный загар | Противотуманная фара передняя правая |
| F93 | 10 ампер красный | Ближний свет справа |
2016, 2017
Моторного отсека
| полость | Картриджный предохранитель | Плавкий предохранитель | Описание |
|---|---|---|---|
| F06 | - | - | Не используется |
| F07 | - | - | Не используется |
| F08 | - | 25 ампер чистый | Модуль управления двигателем (ECM)/впрыск топлива. |
| F09 | - | - | Не используется |
| F10 | — | 20 ампер желтый | Блок передачи мощности (PTU) — при наличии |
| F11 | - | - | Не используется |
| F12 | - | 20 ампер желтый | Тормозной вакуумный насос — при наличии |
| F13 | 10 ампер красный | Модуль управления двигателем (ECM)/VSM (только пуск/остановка двигателя) | |
| F14 | 10 ампер красный | Модуль управления трансмиссией (DTCM)/блок передачи мощности (PTU) — при наличии/RDM/модуль тормозной системы (BSM)/переключатель педали тормоза/EPB (электрический стояночный тормоз) | |
| F15 | - | - | Не используется |
| F16 | - | 20 ампер желтый | Катушка зажигания |
| F17 | - | - | Не используется |
| F18 | - | - | Не используется |
| F19 | 40 А Зеленый | - | Соленоид стартера |
| F20 | - | 10 ампер красный | Муфта компрессора кондиционера |
| F21 | - | - | Не используется |
| F22 | - | 5-амперный загар | Включение вентилятора радиатора |
| F23 | - | 70 Ампер Тан | Модуль контроллера кузова (BCM) — канал 2 |
| F23 | - | 30 А Красный | Модуль стабилизации напряжения (VSM) №2 — при наличии опции запуска/останова двигателя |
| F24 | - | - | Не используется |
| F25B | - | 20 ампер желтый | Насос переднего омывателя — при наличии опции запуска/останова двигателя |
| F26 | - | - | Не используется |
| F27 | - | - | Не используется |
| F28 | - | 15 А Синий | Модуль управления коробкой передач (TCM) |
| F29 | - | - | Не используется |
| F30 | - | 10 ампер красный | Модуль управления двигателем (ECM)/EPS/питание реле топливного насоса |
| F31 | - | - | Не используется |
| F32 | - | - | Не используется |
| F33 | - | - | Не используется |
| F34 | - | - | Не используется |
| F35 | - | - | Не используется |
| F36 | - | - | Не используется |
| F37 | 50 ампер красный | - | ШИМ-контроллер вентилятора радиатора |
| F38 | - | - | Не используется |
| F39 | 40 А Зеленый | - | Двигатель вентилятора ОВКВ |
| F40 | - | - | Не используется |
| F41 | 50 ампер красный | Модуль стабилизации напряжения (VSM) №1 — при наличии опции запуска/останова двигателя | |
| F41 | 60 А Желтый | - | Модуль контроллера кузова (BCM) — канал 1 |
| F42 | - | - | Не используется |
| F43 | - | 20 ампер желтый | Двигатель топливного насоса |
| F44 | - | - | Не используется |
| F45 | 30 ампер розовый | Модуль двери пассажира (PDM) — при наличии | |
| F46 | 25 ампер чистый | - | Люк на крыше — при наличии |
| F47 | - | - | Не используется |
| F48 | 30 ампер розовый | - | Модуль двери водителя (DDM) |
| F49 | 30 ампер розовый | - | Инвертор питания (115 В переменного тока) — при наличии |
| F50 | 30 ампер розовый | - | Интеллектуальный двигатель стеклоочистителя (WWSM) |
| F51 | - | - | Не используется |
| F52 | - | - | Не используется |
| F53 | 30 ампер розовый | - | Модуль тормозной системы BSM и клапаны |
| F54 | 30 ампер розовый | Модуль контроллера кузова (BCM) — канал 3 | |
| F55 | 10 ампер красный | Датчики слепых зон/компас/камера заднего вида — при наличии | |
| F56 | - | 15 А Синий | Модуль узла зажигания (IGNM)/РЧ-концентратор |
| F57 | - | - | Не используется |
| F58 | - | 10 ампер красный | Модуль классификации пассажиров/модуль стабилизации напряжения (VSM) № 2 — при наличии опции запуска/останова двигателя |
| F59 | 30 ампер розовый | - | Модуль управления трансмиссией (DTCM) |
| F60 | - | 20 ампер желтый | Розетка питания — центральная консоль |
| F61 | - | - | Не используется |
| F62 | - | - | Не используется |
| F63 | - | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| F64 | - | 20 ампер желтый | Рулевое колесо с подогревом — при наличии |
| F65 | 10 ампер красный | Датчик температуры в автомобиле/датчик влажности/модуль системы помощи водителю (DASM)/система помощи при парковке (PAM) — при наличии опции остановки/запуска двигателя | |
| F66 | - | 15 А Синий | Комбинация приборов (IPC)/электронный климат-контроль (ECC) |
| F67 | - | 10 ампер красный | Датчик температуры в автомобиле/датчик влажности/модуль системы помощи водителю (DASM)/система помощи при парковке (PAM) — при наличии |
| F68 | - | - | Не используется |
| F69 | - | 10 ампер красный | Модуль переключения передач (GSM)/активная заслонка решетки радиатора (AGS). - При наличии/ПО EPB |
| F70 | - | 5-амперный загар | Интеллектуальный датчик аккумуляторной батареи (IBS) — при наличии опции запуска/остановки двигателя |
| F71 | - | 20 ампер желтый | Правая ксеноновая фара — при наличии опции запуска/останова двигателя |
| F72 | - | 10 ампер красный | Зеркала с подогревом — при наличии |
| F73 | - | - | Не используется |
| F74 | 30 ампер розовый | - | Обогреватель заднего стекла/обогреватель тумана |
| F75 | - | 20 ампер желтый | Зажигалка |
| F76 | - | 10 ампер красный | Программное обеспечение окна драйверов — если установлено |
| F77 | - | 10 ампер красный | Порт UCI/переключатель педали тормоза |
| F78 | 10 ампер красный | Диагностический порт/модуль управления рулевой колонкой (SCCM) | |
| F79 | 10 ампер красный | Интегрированный центральный стек (ICS)/коммутатор/кластер приборной панели (IPC)/программное обеспечение EPB | |
| F80 | - | 20 ампер желтый | Радио |
| F81 | - | - | Не используется |
| F82 | - | - | Не используется |
| F83 | 20 ампер синий | - | Модуль управления двигателем (ECM) |
| F84 | 30 ампер розовый | - | Электрический стояночный тормоз (EPB) — левый |
| F85 | - | - | Не используется |
| F86 | - | 20 ампер желтый | Звуковые сигналы — при наличии опции запуска/останова двигателя |
| F87A | - | 20 ампер желтый | Ксеноновая фара слева — при наличии опции запуска/останова двигателя |
| F88 | - | 10 ампер красный | Модуль предотвращения столкновений (CMM)/электрохроматическое зеркало/тактильный модуль обратной связи по полосе движения (половина)/датчик влажности — при наличии |
| F89 | - | - | Не используется |
| F90 | - | - | Не используется |
| F91 | - | - | Не используется |
| F92 | - | - | Не используется |
| F93 | 40 А Зеленый | Модуль тормозной системы (BSM) — двигатель насоса — при наличии | |
| F94 | 30 ампер розовый | - | Электрический стояночный тормоз (EPB) — правый |
| F95 | - | 10 ампер красный | Электрохроматическое зеркало/дождь/пасс. Окно SW/розетка Освещение консоли/датчик/люк в крыше – при наличии |
| F96 | - | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) (подушка безопасности) |
| F97 | “ | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) (подушка безопасности) |
| F98 | - | 25 ампер чистый | Аудиоусилитель — при наличии |
| F99 | - | - | Не используется |
| F100 | - | - | Не используется |
| CB1 | Сиденье с электроприводом водителя | ||
| CB2 | Пассажирское сиденье с электроприводом | ||
| CB3 | Электрические стеклоподъемники |
Приборная доска
| полость | Плавкий предохранитель | Описание |
|---|---|---|
| F13 | 15 А Синий | Левый ближний свет |
| F32 | 10 ампер красный | Внутреннее освещение |
| F36 | 10 ампер красный | Модуль вторжения / Сирена |
| F37 | 7,5 А Коричневый | Доп. Модуль банка переключателей (ASBM) |
| F38 | 20 ампер желтый | Все двери запираются/отпираются |
| F43 | 20 ампер желтый | Насос омывателя спереди |
| F48 | 20 ампер желтый | Рога |
| F49 | 7,5 А Коричневый | Поясничная поддержка |
| F51 | 10 ампер красный | Переключатель стеклоподъемника водителя / зеркала с электроприводом — при наличии |
| F53 | 7,5 А Коричневый | Порт UCI (USB и AUX) |
| F89 | 5-амперный загар | Лампа багажника |
| F91 | 5-амперный загар | Противотуманная фара передняя левая |
| F92 | 5-амперный загар | Противотуманная фара передняя правая |
| F93 | 10 ампер красный | Ближний свет справа |
Дополнительная информация: Chrysler 200 (Mk2, 2015-2017)
Chrysler входит в тройку автомобильных компаний США. Компания была основана 95 лет назад, в 1925 году. Штаб-квартира компании находится в Оберн-Хиллз, штат Мичиган.
Компания ведет бизнес в других странах, включая Испанию, Францию и Великобританию. Они известны своими высококачественными роскошными автомобилями. Мы говорим о Chrysler 200 II, пятиместном автомобиле среднего размера.
Chrysler 200 II: второе поколение
Chrysler 200 второго поколения дебютировал в 2014 году на Североамериканском международном автосалоне в Детройте. Модель основана на компактной платформе Fiat и имеет длинную колесную базу. Автомобиль предлагается в четырех различных комплектациях. Сюда входят Limited, C, S и LX. Эта модель была выпущена компанией для конкуренции с Nissan Altima, Toyota Camry и Honda Accord.
Производство второго поколения Chrysler 200 началось в 2015 году и продолжалось до 2017 года. Chrysler 200 II в основном известен своей безумной мощностью. Это был первый автомобиль в своем классе с циферблатным переключением передач. Что касается дизайна, то он имеет привлекательный внешний вид. Он имеет современный внешний вид и интерьер, что делает его идеальным выбором для покупателей. Этот автомобиль создан для комфортной и плавной езды.
Chrysler 200 второго поколения доступен только в кузове седан. Он оснащен двигателем Tigershark объемом 2,4 л. Некоторые модели также поставляются с двигателем Pentastar объемом 3,6 л. Оба типа двигателей работали в паре с 9-ступенчатой автоматической коробкой передач. Это один из лучших роскошных автомобилей Chrysler. Все уровни отделки салона оснащены инновационными функциями, чтобы предоставить клиентам наилучшие впечатления. Некоторые из примечательных функций — это система мониторинга слепых зон, система SafetyTec и камера заднего вида. Chrysler 200 II может быть немного дороже, но он стоит своих денег.
