Предохранители и реле Chrysler 300 / 300C (Mk2/LD, 2011-2019…)
Схемы относятся к указанным годам и вариантам Chrysler 300 / 300C (Mk2/LD, 2011-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Оглавление
Схема предохранителей Chrysler 300/300C 2011-2019…
Предохранители прикуривателя (розетки) в Chrysler 300/300C Это предохранители №12 (прикуриватель, панель приборов и задняя консоль), №38 (розетка внутри подлокотника) в заднем распределительном щите (в багажнике). С 2015 г. – №12 (двойной USB-порт задней центральной консоли/прикуриватель приборной панели), №38 (розетка внутри подлокотника/розетка питания консоли/консольный медиаконцентратор (LD/LX), розетка внутри подлокотника/консольный медиаконцентратор ( LA)) и №61 (Прикуриватель (LA)).
Расположение блока предохранителей
Расположение блока предохранителей

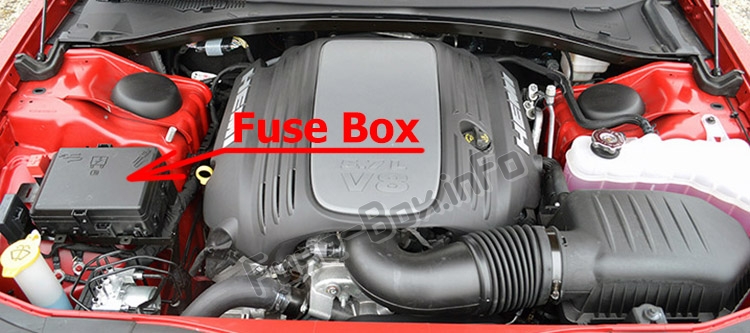

Передний распределительный центр находится в моторном отсеке.

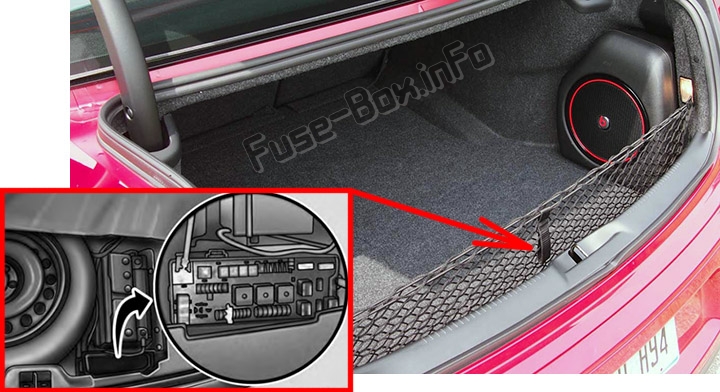

Задний распределительный центр находится в багажнике под панелью доступа к запасному колесу.
Схемы блока предохранителей
Схемы блока предохранителей
2011, 2012

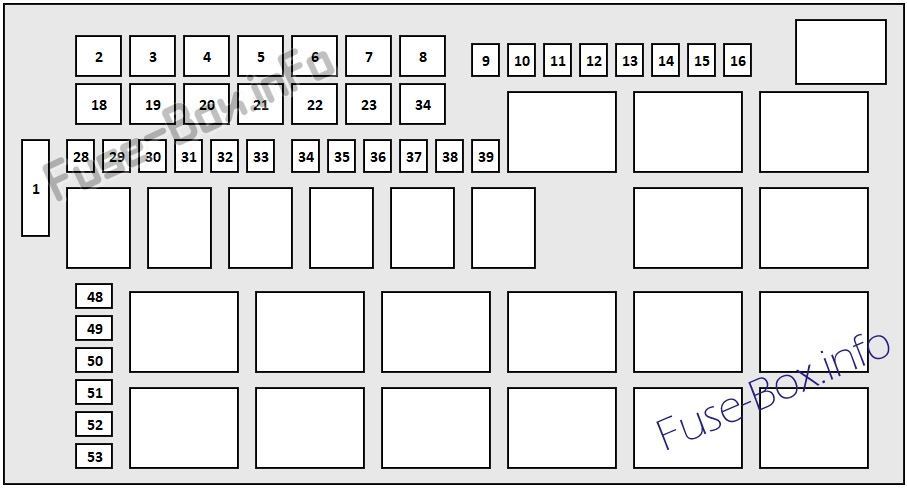

Передний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | — | — | Запасной |
| 2 | 40 А Зеленый | — | Вентилятор радиатора №1 |
| 3 | 50 ампер красный | — | Усилитель руля №1 |
| 4 | 30 ампер розовый | — | Стартер |
| 5 | 40 А Зеленый | — | Антиблокировочная система тормозов |
| 6 | — | — | Запасной |
| 7 | — | — | Запасной |
| 8 | — | — | Запасной |
| 9 | — | 20 ампер желтый | Модуль полного привода — при наличии |
| 10 | — | 10 ампер красный | Безопасность |
| 11 | — | 20 ампер желтый | Рога |
| 12 | — | 10 ампер красный | Муфта кондиционера |
| 13 | — | — | Предохранитель - запасной |
| 14 | — | 25 ампер натуральный | Антиблокировочная система тормозов |
| 15 | — | 25 ампер натуральный | Передача инфекции |
| 16 | — | — | Запасной |
| 18 | 50 ампер красный | — | Вентилятор радиатора №2 |
| 19 | 50 ампер красный | — | Усилитель руля №2 |
| 20 | 30 ампер розовый | — | Мотор стеклоочистителя |
| 21 | 30 ампер розовый | — | Омыватели фар |
| 22 | — | — | Запасной |
| 23 | — | — | Запасной |
| 24 | — | — | Запасной |
| 28 | — | 25 ампер натуральный | Топливный насос |
| 29 | — | 15 А Синий | Трансмиссия/переключатель |
| 30 | — | — | Запасной |
| 31 | — | 25 ампер натуральный | Модуль двигателя |
| 32 | — | — | Запасной |
| 33 | — | — | Запасной |
| 34 | — | 25 ампер натуральный | Силовой агрегат №1 |
| 35 | — | 20 ампер желтый | Силовой агрегат №2 |
| 36 | — | 10 ампер красный | Модуль антиблокировочной тормозной системы |
| 37 | — | 10 ампер красный | Реле контроллера двигателя/вентилятора Rad |
| 38 | — | 10 ампер красный | Модуль подушки безопасности |
| 39 | 10 ампер красный | Модуль рулевого управления с усилителем/реле сцепления переменного тока | |
| 48 | — | 10 ампер красный | Отключение модуля полного привода/переднего моста |
| 49 | — | — | Запасной |
| 50 | — | — | Запасной |
| 51 | — | 20 ампер желтый | Вакуумный насос |
| 52 | — | — | Запасной |
| 53 | — | — | Запасной |

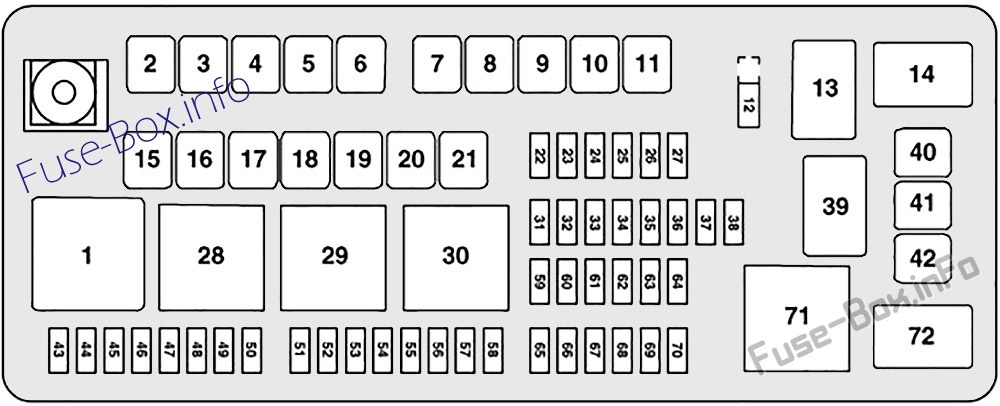

Задний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 2 | 60 А Желтый | — | Подача переднего PDC №1 |
| 3 | — | — | Запасной |
| 4 | 60 А Желтый | — | Подача переднего PDC № 2 |
| 5 | 30 ампер розовый | — | Люк на крыше |
| 6 | 40 А Зеленый | — | Наружное освещение №1 |
| 7 | 40 А Зеленый | — | Наружное освещение #2 |
| 8 | 30 ампер розовый | — | Освещение салона/ насос омывателя |
| 9 | 30 ампер розовый | — | Силовые замки |
| 10 | 30 ампер розовый | — | Водительская дверь |
| 11 | 30 ампер розовый | — | Пассажирская дверь |
| 12 | 20 ампер желтый | Прикуриватели, приборная панель и консоль электропитания сзади | |
| 15 | 40 А Зеленый | — | Вентилятор ОВКВ |
| 16 | — | — | Запасной |
| 17 | — | — | Запасной |
| 18 | — | — | Запасной |
| 19 | — | — | Запасной |
| 20 | — | — | Запасной |
| 21 | — | — | Запасной |
| 22 | — | — | Запасной |
| 23 | — | 10 ампер красный | Дверца топливного бака/диагностический порт |
| 24 | — | 15 А Синий | Экран радио |
| 25 | — | 10 ампер красный | Монитор давления в шинах |
| 26 | — | — | Запасной |
| 27 | — | 25 ампер натуральный | Усилитель |
| 31 | — | 25 ампер натуральный | Сиденья с электроприводом |
| 32 | — | 15 А Синий | Модуль/кластер ОВКВ |
| 33 | — | 15 А Синий | Замок зажигания/ беспроводной модуль |
| 34 | — | 10 ампер красный | Модуль рулевой колонки/часы |
| 35 | — | 10 ампер красный | Датчик батареи |
| 36 | — | — | Запасной |
| 37 | — | 15 А Синий | Радио |
| 38 | — | 20 ампер желтый | Розетка внутри подлокотника |
| 40 | — | — | Запасной |
| 41 | — | — | Запасной |
| 42 | 30 ампер розовый | — | Задняя разморозка |
| 43 | — | 25 ампер натуральный | Подогрев задних сидений/руля |
| 44 | — | 10 ампер красный | Парковочный ассистент/слепая зона/камера |
| 45 | — | 15 А Синий | Кластер/зеркало заднего вида/компас |
| 46 | — | 10 ампер красный | Адаптивный круиз-контроль |
| 47 | — | 10 ампер красный | Адаптивное переднее освещение |
| 48 | — | 20 ампер желтый | Активная подвеска |
| 49 | — | — | Запасной |
| 50 | — | — | Запасной |
| 51 | — | 20 ампер желтый | Передние сиденья с подогревом |
| 52 | — | 10 ампер красный | Подстаканники с подогревом/ переключатели обогрева задних сидений |
| 53 | — | 10 ампер красный | Модуль HVAC/датчик температуры автомобиля |
| 54 | — | — | Запасной |
| 55 | — | — | Запасной |
| 56 | — | — | Запасной |
| 57 | — | — | Запасной |
| 58 | — | 10 ампер красный | Модуль подушки безопасности |
| 59 | — | — | Запасной |
| 60 | — | — | Запасной |
| 61 | — | — | Запасной |
| 62 | — | — | Запасной |
| 63 | — | — | Запасной |
| 64 | — | 25 ампер натуральный | Задние окна |
| 65 | — | 10 ампер красный | Модуль подушки безопасности |
| 66 | — | — | Запасной |
| 67 | — | 15 А Синий | Чувство бега |
| 68 | — | 15 А Синий | Освещение/Задняя солнцезащитная шторка |
| 69 | — | — | Запасной |
| 70 | — | — | Запасной |
2013
Передний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | — | — | Запасной |
| 2 | 40 А Зеленый | — | Вентилятор радиатора №1 |
| 3 | 50 ампер красный | — | Усилитель руля №1 |
| 4 | 30 ампер розовый | — | Стартер |
| 5 | 40 А Зеленый | — | Антиблокировочная система тормозов |
| 6 | 25 ампер натуральный | — | Антиблокировочная система тормозов |
| 7 | — | — | Запасной |
| 8 | — | — | Запасной |
| 9 | 20 ампер желтый | Модуль полного привода — при наличии | |
| 10 | — | 10 ампер красный | Безопасность |
| 11 | — | 20 ампер желтый | Рога |
| 12 | — | 10 ампер красный | Муфта кондиционера |
| 13 | — | — | Запасной |
| 14 | — | — | Запасной |
| 15 | — | 25 ампер натуральный | Передача инфекции |
| 16 | — | — | Запасной |
| 18 | 50 ампер красный | — | Вентилятор радиатора №2 |
| 19 | 50 ампер красный | — | Усилитель руля №2 |
| 20 | 30 ампер розовый | — | Мотор стеклоочистителя |
| 21 | 30 ампер розовый | — | Омыватели фар |
| 22 | — | — | Запасной |
| 23 | — | — | Запасной |
| 24 | — | — | Запасной |
| 28 | 25 ампер натуральный | Топливный насос | |
| 29 | — | 15 А Синий | Переключатель передач |
| 30 | — | — | Запасной |
| 31 | — | 25 ампер натуральный | Модуль двигателя |
| 32 | — | — | Запасной |
| 33 | — | — | Запасной |
| 34 | — | 25 ампер натуральный | Силовой агрегат №1 |
| 35 | — | 20 ампер желтый | Силовой агрегат №2 |
| 36 | — | 10 ампер красный | Модуль антиблокировочной тормозной системы |
| 37 | — | 10 ампер красный | Реле контроллера двигателя/вентилятора Rad |
| 38 | — | 10 ампер красный | Модуль подушки безопасности |
| 39 | 10 ампер красный | Модуль рулевого управления с усилителем/реле сцепления переменного тока | |
| 48 | 10 ампер красный | Модуль полного привода/отключение переднего моста | |
| 49 | — | — | Запасной |
| 50 | — | — | Запасной |
| 51 | — | 20 ампер желтый | Вакуумный насос |
| 52 | — | — | Запасной |
| 53 | — | — | Запасной |
Задний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 2 | 60 А Желтый | — | Подача переднего PDC №1 |
| 3 | — | — | Запасной |
| 4 | 60 А Желтый | — | Подача переднего PDC № 2 |
| 5 | 30 ампер розовый | — | Люк на крыше |
| 6 | 40 А Зеленый | — | Наружное освещение №1 |
| 7 | 40 А Зеленый | — | Наружное освещение #2 |
| 8 | 30 ампер розовый | — | Освещение салона/ насос омывателя |
| 9 | 30 ампер розовый | — | Силовые замки |
| 10 | 30 ампер розовый | — | Водительская дверь |
| 11 | 30 ампер розовый | — | Пассажирская дверь |
| 12 | 20 ампер желтый | Прикуриватели, приборная панель и консоль электропитания сзади | |
| 15 | 40 А Зеленый | — | Вентилятор ОВКВ |
| 16 | — | — | Запасной |
| 17 | — | — | Запасной |
| 18 | — | — | Запасной |
| 19 | — | — | Запасной |
| 20 | — | — | Запасной |
| 21 | — | — | Запасной |
| 22 | — | — | Запасной |
| 23 | — | 10 ампер красный | Дверца топливного бака/диагностический порт |
| 24 | — | 15 А Синий | Экран радио |
| 25 | — | 10 ампер красный | Монитор давления в шинах |
| 26 | — | — | Запасной |
| 27 | — | 25 ампер натуральный | Усилитель |
| 31 | — | 25 ампер натуральный | Сиденья с электроприводом |
| 32 | — | 15 А Синий | Модуль/кластер ОВКВ |
| 33 | — | 15 А Синий | Замок зажигания/ беспроводной модуль |
| 34 | — | 10 ампер красный | Модуль рулевой колонки/часы |
| 35 | — | 10 ампер красный | Датчик батареи |
| 36 | — | — | Запасной |
| 37 | — | 15 А Синий | Радио |
| 38 | — | 20 ампер желтый | Розетка внутри подлокотника |
| 40 | — | — | Запасной |
| 41 | — | — | Запасной |
| 42 | 30 ампер розовый | — | Задняя разморозка |
| 43 | — | 25 ампер натуральный | Подогрев задних сидений/руля |
| 44 | — | 10 ампер красный | Парковочный ассистент/слепая зона/камера |
| 45 | — | 15 А Синий | Кластер/зеркало заднего вида/компас |
| 46 | — | 10 ампер красный | Адаптивный круиз-контроль |
| 47 | — | 10 ампер красный | Адаптивное переднее освещение |
| 48 | — | 20 ампер желтый | Активная подвеска |
| 49 | — | — | Запасной |
| 50 | — | — | Запасной |
| 51 | — | 20 ампер желтый | Передние сиденья с подогревом |
| 52 | — | 10 ампер красный | Подстаканники с подогревом/ переключатели обогрева задних сидений |
| 53 | — | 10 ампер красный | Модуль HVAC/датчик температуры автомобиля |
| 54 | — | — | Запасной |
| 55 | — | — | Запасной |
| 56 | — | — | Запасной |
| 57 | — | — | Запасной |
| 58 | — | 10 ампер красный | Модуль подушки безопасности |
| 59 | — | — | Запасной |
| 60 | — | — | Запасной |
| 61 | — | — | Запасной |
| 62 | — | — | Запасной |
| 63 | — | — | Запасной |
| 64 | — | 25 ампер натуральный | Задние окна |
| 65 | — | 10 ампер красный | Модуль подушки безопасности |
| 66 | — | — | Запасной |
| 67 | — | 15 А Синий | Чувство бега |
| 68 | — | 15 А Синий | Освещение/Задняя солнцезащитная шторка |
| 69 | — | — | Запасной |
| 70 | — | — | Запасной |
2014
Передний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | - | - | Запасной |
| 2 | 40 А Зеленый | - | Вентилятор радиатора №1 |
| 3 | 50 ампер красный | - | Усилитель руля №1 |
| 4 | 30 ампер розовый | - | Стартер |
| 5 | 40 А Зеленый | - | Антиблокировочная система тормозов |
| 6 | 25 ампер натуральный | - | Антиблокировочная система тормозов |
| 7 | - | - | Запасной |
| 8 | - | - | Запасной |
| 9 | - | 20 ампер желтый | Модуль полного привода — при наличии |
| 10 | - | 5-амперный загар | Безопасность |
| 11 | - | 20 ампер желтый | Рога |
| 12 | - | 10 ампер красный | Муфта кондиционера |
| 13 | - | - | Запасной |
| 14 | - | - | Запасной |
| 15 | - | - | Запасной |
| 16 | - | - | Запасной |
| 18 | 50 ампер красный | - | Вентилятор радиатора №2 |
| 19 | 50 ампер красный | - | Усилитель руля №2 |
| 20 | 30 ампер розовый | - | Мотор стеклоочистителя |
| 21 | 30 ампер розовый | - | Омыватели фар |
| 22 | - | - | Запасной |
| 23 | - | - | Запасной |
| 24 | - | - | Запасной |
| 28 | - | 25 ампер натуральный | Топливный насос |
| 29 | - | 15 А Синий | Переключатель передач |
| 30 | - | - | Запасной |
| 31 | - | 25 ампер натуральный | Модуль двигателя |
| 32 | - | - | Запасной |
| 33 | - | - | Запасной |
| 34 | - | 25 ампер натуральный | Силовой агрегат №1 |
| 35 | - | 20 ампер желтый | Силовой агрегат №2 |
| 36 | - | 10 ампер красный | Модуль антиблокировочной тормозной системы |
| 37 | - | 10 ампер красный | Реле контроллера двигателя/вентилятора Rad |
| 38 | - | 10 ампер красный | Модуль подушки безопасности |
| 39 | - | 10 ампер красный | Модуль рулевого управления с усилителем/реле сцепления переменного тока |
| 48 | - | 10 ампер красный | Отключение модуля полного привода/переднего моста |
| 49 | - | - | Запасной |
| 50 | - | - | Запасной |
| 51 | - | 20 ампер желтый | Вакуумный насос |
| 52 | - | - | Запасной |
| 53 | - | - | Запасной |
Задний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 2 | 60 А Желтый | — | Подача переднего PDC №1 |
| 3 | — | — | Запасной |
| 4 | 60 А Желтый | — | Подача переднего PDC № 2 |
| 5 | 30 ампер розовый | — | Люк на крыше |
| 6 | 40 А Зеленый | — | Наружное освещение №1 |
| 7 | 40 А Зеленый | — | Наружное освещение #2 |
| 8 | 30 ампер розовый | — | Освещение салона/ насос омывателя |
| 9 | 30 ампер розовый | — | Силовые замки |
| 10 | 30 ампер розовый | — | Водительская дверь |
| 11 | 30 ампер розовый | — | Пассажирская дверь |
| 12 | 20 ампер желтый | Прикуриватели, приборная панель и консоль электропитания сзади | |
| 15 | 40 А Зеленый | — | Вентилятор ОВКВ |
| 16 | — | — | Запасной |
| 17 | — | — | Запасной |
| 18 | — | — | Запасной |
| 19 | — | — | Запасной |
| 20 | — | — | Запасной |
| 21 | — | — | Запасной |
| 22 | — | — | Запасной |
| 23 | — | 10 ампер красный | Дверца топливного бака/диагностический порт |
| 24 | — | 15 А Синий | Экран радио |
| 25 | — | 10 ампер красный | Монитор давления в шинах |
| 26 | — | — | Запасной |
| 27 | — | 25 ампер натуральный | Усилитель |
| 31 | — | 25 ампер натуральный | Сиденья с электроприводом |
| 32 | — | 15 А Синий | Модуль/кластер ОВКВ |
| 33 | — | 15 А Синий | Замок зажигания/ беспроводной модуль |
| 34 | — | 10 ампер красный | Модуль рулевой колонки/часы |
| 35 | — | 10 ампер красный | Датчик батареи |
| 36 | — | — | Запасной |
| 37 | — | 15 А Синий | Радио |
| 38 | — | 20 ампер желтый | Розетка внутри подлокотника |
| 40 | — | — | Запасной |
| 41 | — | — | Запасной |
| 42 | 30 ампер розовый | — | Задняя разморозка |
| 43 | — | 25 ампер натуральный | Подогрев задних сидений/руля |
| 44 | — | 10 ампер красный | Парковочный ассистент/слепая зона/камера |
| 45 | — | 15 А Синий | Кластер/зеркало заднего вида/компас |
| 46 | — | 10 ампер красный | Адаптивный круиз-контроль |
| 47 | — | 10 ампер красный | Адаптивное переднее освещение |
| 48 | — | 20 ампер желтый | Активная подвеска |
| 49 | — | — | Запасной |
| 50 | — | — | Запасной |
| 51 | — | 20 ампер желтый | Передние сиденья с подогревом |
| 52 | — | 10 ампер красный | Подстаканники с подогревом/ переключатели обогрева задних сидений |
| 53 | — | 10 ампер красный | Модуль HVAC/датчик температуры автомобиля |
| 54 | — | — | Запасной |
| 55 | — | — | Запасной |
| 56 | — | — | Запасной |
| 57 | — | — | Запасной |
| 58 | — | 10 ампер красный | Модуль подушки безопасности |
| 59 | — | — | Запасной |
| 60 | — | — | Запасной |
| 61 | — | — | Запасной |
| 62 | — | — | Запасной |
| 63 | — | — | Запасной |
| 64 | — | 25 ампер натуральный | Задние окна |
| 65 | — | 10 ампер красный | Модуль подушки безопасности |
| 66 | — | — | Запасной |
| 67 | — | 15 А Синий | Чувство бега |
| 68 | — | 15 А Синий | Освещение/Задняя солнцезащитная шторка |
| 69 | — | — | Запасной |
| 70 | — | — | Запасной |
2015
Передний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | - | - | Предохранитель - запасной |
| 2 | 40 А Зеленый | - | Вентилятор радиатора №1 — при наличии |
| 3 | 50 ампер красный | — | Усилитель руля №1 / Вентилятор радиатора (6,2 л с наддувом) — при наличии |
| 4 | 30 ампер розовый | - | Стартер |
| 5 | 40 А Зеленый | - | Электронный контроль устойчивости |
| 6 | 30 ампер розовый | - | Электронный контроль устойчивости |
| 7 | - | - | Предохранитель - запасной |
| 8 | 20 ампер синий | - | Полицейский зажигательный забег / ACC # 2 |
| 9 | - | 20 ампер желтый | Модуль полного привода — при наличии |
| 10 | — | 10 ампер красный | Безопасность — при наличии / лампа под капотом — полиция |
| 11 | - | 20 ампер желтый | Рога |
| 12 | - | 10 ампер красный | Муфта кондиционера |
| 13 | - | - | Предохранитель - запасной |
| 14 | - | - | Предохранитель - запасной |
| 15 | - | 20 ампер желтый | Левый HID — если есть |
| 16 | - | 20 ампер желтый | Правый HID — при наличии |
| 18 | 50 ампер красный | - | Вентилятор радиатора №2 — при наличии |
| 19 | 50 ампер красный | - | Усилитель руля № 2 / Вентилятор радиатора (6,2 л с наддувом) |
| 20 | 30 ампер розовый | - | Мотор стеклоочистителя |
| 21 | 30 ампер розовый | - | Омыватели фар — при наличии / полиции |
| 22 | 40 ампер зеленый / 20 ампер синий - полиция | - | Насос охлаждения двигателя (6,2 л с наддувом) / корм для полицейских летучих мышей № 3 — при наличии |
| 23 | 20 ампер синий | - | Корм для полицейских летучих мышей № 1 — при наличии |
| 24 | 20 ампер синий | - | Корм для полицейских летучих мышей № 3 — при наличии |
| 28 | - | - | Предохранитель - запасной |
| 29 | - | 15 А Синий | Модуль управления коробкой передач (LA/LD Police) |
| 30 | - | - | Предохранитель - запасной |
| 31 | - | 25 ампер чистый | Модуль двигателя |
| 32 | - | - | Предохранитель - запасной |
| 33 | - | - | Предохранитель - запасной |
| 34 | - | 25 ампер чистый | Силовой агрегат №1 |
| 35 | - | 20 ампер желтый | Силовой агрегат №2 |
| 36 | - | 10 ампер красный | Модуль антиблокировочной тормозной системы |
| 37 | — | 10 ампер красный | Реле контроллера двигателя/вентилятора Rad — при наличии |
| 38 | - | 10 ампер красный | Модуль подушки безопасности |
| 39 | - | 10 ампер красный | Модуль рулевого управления с усилителем/реле сцепления переменного тока |
| 48 | — | 10 ампер красный | Модуль полного привода / отключение переднего моста (LX) / адаптивный круиз (LA) — при наличии |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | - | 20 ампер желтый | Вакуумный насос |
| 52 | - | 5-амперный загар | Адаптивный круиз (LD/LX) — при наличии |
| 53 | - | - | Предохранитель - запасной |
Задний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 2 | 60 А Желтый | — | Подача переднего PDC №1 |
| 3 | — | — | Предохранитель - запасной |
| 4 | 60 А Желтый | — | Подача переднего PDC № 2 |
| 5 | 30 ампер розовый | — | Люк на крыше / купольная лампа - Полиция |
| 6 | 40 А Зеленый | — | Наружное освещение №1 |
| 7 | 40 А Зеленый | — | Наружное освещение #2 |
| 8 | 30 ампер розовый | — | Внутреннее освещение |
| 9 | 40 А Зеленый | — | Силовые замки |
| 10 | 30 ампер розовый | — | Модуль управления дверью водителя |
| 11 | 30 ампер розовый | — | Модуль управления дверью пассажира |
| 12 | — | 20 ампер желтый | Двойной USB-порт на задней панели центральной консоли/ прикуриватель IP — при наличии |
| 15 | 40 А Зеленый | — | Вентилятор ОВКВ |
| 16 | 20 ампер синий | — | Левый прожектор - Полиция |
| 17 | — | — | Предохранитель - запасной |
| 18 | 30 ампер розовый | — | Мод Сетевой Интерфейс - Полиция |
| 19 | — | — | Предохранитель — запасной |
| 20 | — | — | Предохранитель — запасной |
| 21 | 30 А, розовый (6,2 л с наддувом) 25 А, прозрачный (LD STD) | Топливный насос (6,2 л с наддувом) Топливный насос (LD STD) | |
| 22 | — | 20 ампер желтый — Полиция 10 ампер красный — Лос-Анджелес | Правый точечный фонарь — интегрированная центральная стойка полиции — Лос-Анджелес |
| 23 | — | 10 ампер красный | Дверца топливного бака/диагностический порт |
| 24 | — | 15 А Синий | Интегрированный центральный стек — LD/LX |
| 25 | — | 10 ампер красный | Монитор давления в шинах |
| 26 | 15 А Синий — LD/LX 25 А Прозрачный — LA 30 А Зеленый — LA 6,2 л с наддувом | Трансмиссия / Электронный модуль переключения передач (LD/LX) Топливный насос (LA) Топливный насос (LA 6,2 л с наддувом) | |
| 27 | — | 25 ампер чистый | Усилитель — при наличии |
| 31 | — | 25-амперный выключатель | Сиденья с электроприводом |
| 32 | — | 15 А Синий | Модуль/кластер ОВКВ |
| 33 | 15 А Синий | Выключатель зажигания/модуль РЧ-концентратора/замок рулевой колонки-LX при наличии | |
| 34 | — | 10 ампер красный | Модуль рулевой колонки/Часы/Запасной - Полиция |
| 35 | — | 5-амперный загар | Датчик батареи |
| 36 | — | 15 А Синий | Электронный выпускной клапан — при наличии |
| 37 | — | 20 ампер желтый | Радио |
| 38 | 15 А, синий — LD/LX 20 А, желтый — LA | Розетка питания консоли/консольный медиаконцентратор (LD/LX) Розетка питания внутри подлокотника/консольного медиаконцентратора (LA) | |
| 40 | — | — | Предохранитель — запасной |
| 41 | — | — | Предохранитель — запасной |
| 42 | 30 ампер розовый | — | Задняя разморозка |
| 43 | — | 20 ампер желтый | Задние сиденья с подогревом/модуль рулевого колеса |
| 44 | — | 10 ампер красный | Парктроник/слепая зона/камера заднего вида |
| 45 | 15 А Синий | Комбинация приборов/зеркало заднего вида/компас (LDLX)/датчик влажности | |
| 46 | — | — | Предохранитель — запасной |
| 47 | 10 ампер красный | Адаптивное переднее освещение / Автоматический дальний свет / Дневные ходовые огни — при наличии | |
| 48 | — | 20 ампер желтый | Активная подвеска — СТО |
| 49 | — | — | Предохранитель — запасной |
| 50 | — | — | Предохранитель — запасной |
| 51 | — | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| 52 | 10 ампер красный | Подстаканники с подогревом/выключатели обогрева задних сидений — при наличии | |
| 53 | — | 10 ампер красный | Модуль HVAC/датчик температуры автомобиля |
| 54 | — | 10 ампер красный | Модуль подушки безопасности (LA) |
| 55 | — | — | Предохранитель — запасной |
| 56 | — | — | Предохранитель — запасной |
| 57 | — | — | Предохранитель — запасной |
| 58 | — | 10 ампер красный | Модуль подушки безопасности (LD/LX) |
| 59 | — | 20 ампер желтый | Регулируемые педали - Полиция |
| 60 | — | 5-амперный загар | Форсунки омывателя с подогревом (LD) |
| 61 | — | 20 ампер желтый | Прикуриватель (LA) — при наличии |
| 62 | — | — | Предохранитель — запасной |
| 63 | — | — | Предохранитель — запасной |
| 64 | — | 25-амперный выключатель | Задние окна (LD/LX) |
| 65 | — | 10 ампер красный | Модуль подушки безопасности |
| 66 | — | — | Предохранитель — запасной |
| 67 | — | 10 ампер красный | Датчик дождя и света/люк на крыше |
| 68 | 10 ампер красный | Двойная розетка питания USB — R/A Sense (LD/LX) Задний солнцезащитный козырек (LD/LX) | |
| 69 | — | — | Предохранитель — запасной |
| 70 | — | — | Предохранитель — запасной |
2016
Передний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | - | - | Предохранитель - запасной |
| 2 | 40 А Зеленый | - | Вентилятор радиатора №1 — (без наддува 6,2 л) |
| 3 | 50 ампер красный | Рулевое управление с электроусилителем №1 — при наличии / Вентилятор радиатора (6,2 л с наддувом) — при наличии | |
| 4 | 30 ампер розовый | - | Стартер |
| 5 | 40 А Зеленый | - | Электронный контроль устойчивости |
| 6 | 30 ампер розовый | - | Электронный контроль устойчивости |
| 7 | 20 ампер синий | - | Полицейский зажигательный забег / ACC # 1 |
| 8 | 20 ампер синий | - | Полицейский зажигательный забег / ACC # 2 |
| 9 | - | 20 ампер желтый | Модуль полного привода — при наличии |
| 10 | — | 10 ампер красный | Безопасность — при наличии / лампа под капотом — полиция |
| 11 | - | 20 ампер желтый | Рога |
| 12 | - | 10 ампер красный | Муфта кондиционера |
| 13 | - | - | Предохранитель - запасной |
| 14 | - | - | Предохранитель - запасной |
| 15 | - | 20 ампер желтый | Левый HID — если есть |
| 16 | - | 20 ампер желтый | Правый HID — при наличии |
| 18 | 50 ампер красный | - | Вентилятор радиатора №2 — (без наддува 6,2 л) |
| 19 | 50 ампер красный | — | Рулевое управление с электроусилителем №2 — при наличии / вентилятор радиатора (6,2 л с наддувом) |
| 20 | 30 ампер розовый | - | Мотор стеклоочистителя |
| 21 | 30 А Розовый 20 А Синий — Полиция | Омыватели фар — при наличии полицейской биты Feed #2 | |
| 22 | 40 ампер зеленый / 20 ампер синий - полиция | Насос охлаждения двигателя (6,2 л с наддувом) / Police Bat Feed # 3 | |
| 23 | 20 ампер синий | - | Корм для полицейских летучих мышей # 1 |
| 24 | 20 ампер синий | - | Полицейское зажигание / ACC Feed # 3 |
| 28 | - | - | Предохранитель - запасной |
| 29 | 15 А Синий | Модуль управления коробкой передач (Challenger/Charger Police)/Электронный модуль переключения передач (Challenger) | |
| 30 | - | - | Предохранитель - запасной |
| 31 | - | 25 ампер чистый | Модуль двигателя |
| 32 | - | - | Предохранитель - запасной |
| 33 | - | - | Предохранитель - запасной |
| 34 | - | 25 ампер чистый | Силовой агрегат №1 |
| 35 | - | 20 ампер желтый | Силовой агрегат №2 |
| 36 | - | 10 ампер красный | Модуль антиблокировочной тормозной системы |
| 37 | 10 ампер красный | Контроллер двигателя / реле вентилятора Rad (зарядное устройство / 300) / модуль рулевого управления с электроусилителем (зарядное устройство / 300) / реле топливного насоса (зарядное устройство / 300) / 5-ступенчатая коробка передач | |
| 38 | - | 10 ампер красный | Модуль подушки безопасности |
| 39 | 10 ампер красный | EPS (Challenger) / EHPS (Police) / Реле сцепления кондиционера / Реле вакуумного насоса / Реле топливного насоса (Challenger) / Реле вентилятора Rad (Challenger) | |
| 48 | 10 ампер красный | Модуль полного привода (Charger/300) / Отключение переднего моста (Charger/300) / Адаптивный круиз (Challenger) — при наличии | |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | - | 20 ампер желтый | Вакуумный насос |
| 52 | — | 5-амперный загар | Адаптивный круиз (зарядное устройство/300) — при наличии |
| 53 | - | - | Предохранитель - запасной |
Задний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 2 | 60 А Желтый | - | Подача переднего PDC №1 |
| 3 | - | - | Предохранитель - запасной |
| 4 | 60 А Желтый | - | Подача переднего PDC № 2 |
| 5 | 30 А Розовый 20 А Синий — Полиция | — | Люк/плафон купола - Полиция |
| 6 | 40 А Зеленый | - | Наружное освещение №1 |
| 7 | 40 А Зеленый | - | Наружное освещение #2 |
| 8 | 30 ампер розовый | - | Внутреннее освещение |
| 9 | 40 А Зеленый | - | Силовые замки |
| 10 | 30 ампер розовый | - | Модуль управления дверью водителя |
| 11 | 30 ампер розовый | — | Модуль управления дверью пассажира |
| 12 | 20 ампер желтый | Двойной USB-порт на центральной консоли сзади/прикуриватель IP — при наличии | |
| 15 | 40 А Зеленый | - | Вентилятор ОВКВ |
| 16 | 20 ампер синий | - | Левый прожектор - Полиция |
| 17 | - | - | Предохранитель - запасной |
| 18 | 30 ампер розовый | Мод Сетевой Интерфейс - Полиция | |
| 19 | - | - | Предохранитель - запасной |
| 20 | - | - | Предохранитель - запасной |
| 21 | 30 ампер розовый | - | Топливный насос |
| 22 | - | 20 Ампер Желтый - Полиция | Правый прожектор - Полиция |
| 23 | - | 10 ампер красный | Дверца топливного бака/диагностический порт |
| 24 | - | 10 ампер красный | Интегрированный центральный стек |
| 25 | - | 10 ампер красный | Монитор давления в шинах |
| 26 | 15 А Синий | Модуль трансмиссии Cygnus (зарядное устройство/300)/электронный модуль переключения передач (зарядное устройство/300) | |
| 27 | - | 25 ампер чистый | Усилитель — при наличии |
| 31 | - | 25-амперный выключатель | Сиденья с электроприводом — при наличии |
| 32 | - | 15 А Синий | Модуль/кластер ОВКВ |
| 33 | 15 А Синий | Выключатель зажигания/модуль РЧ-концентратора/блокировка рулевой колонки (300) — при наличии | |
| 34 | — | 10 ампер красный | Модуль рулевой колонки/часы (300) |
| 35 | - | 5-амперный загар | Датчик батареи |
| 36 | — | 15 А Синий | Электронный выпускной клапан — при наличии |
| 37 | - | 20 ампер желтый | Радио |
| 38 | — | 20 ампер желтый | Розетка питания внутри подлокотника/консоли Media Hub |
| 40 | - | - | Предохранитель - запасной |
| 41 | - | - | Предохранитель - запасной |
| 42 | 30 ампер розовый | - | Задняя разморозка |
| 43 | 20 ампер желтый | Комфортное сиденье и модуль рулевого колеса (руль с подогревом/задние сиденья с подогревом) | |
| 44 | - | 10 ампер красный | Парктроник/слепая зона/камера заднего вида |
| 45 | 15 А Синий | Приборная панель / зеркало заднего вида / компас (зарядное устройство / 300) / датчик влажности | |
| 46 | - | - | Предохранитель - запасной |
| 47 | 10 ампер красный | Адаптивное переднее освещение / Автоматический дальний свет / Дневные ходовые огни — при наличии | |
| 48 | — | 20 ампер желтый | Активная подвеска — при наличии |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | — | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| 52 | 10 ампер красный | Подстаканники с подогревом/выключатели обогрева задних сидений — при наличии | |
| 53 | - | 10 ампер красный | Модуль HVAC/датчик температуры в автомобиле |
| 54 | - | - | Предохранитель - запасной |
| 55 | - | - | Предохранитель - запасной |
| 56 | - | - | Предохранитель - запасной |
| 57 | - | - | Предохранитель - запасной |
| 58 | - | 10 ампер красный | Модуль подушки безопасности |
| 59 | - | 20 ампер желтый | Регулируемые педали - Полиция |
| 60 | — | 5-амперный загар | Форсунки омывателя с подогревом (зарядное устройство) |
| 61 | - | - | Предохранитель - запасной |
| 62 | - | - | Предохранитель - запасной |
| 63 | - | - | Предохранитель - запасной |
| 64 | - | 25-амперный выключатель | Задние окна (зарядное устройство/300) |
| 65 | - | 10 ампер красный | Модуль подушки безопасности |
| 66 | - | - | Предохранитель - запасной |
| 67 | 10 ампер красный | Датчик дождя и света / Люк в крыше / Внутреннее зеркало заднего вида / Подсветка розетки (центральная консоль) / Реле полиции Run Acc | |
| 68 | 10 ампер красный | Двойная розетка USB - R/A Sense (зарядное устройство/300) Задняя солнцезащитная шторка (зарядное устройство/300) | |
| 69 | - | - | Предохранитель - запасной |
| 70 | - | - | Предохранитель - запасной |
2017
Передний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | - | - | Предохранитель - запасной |
| 2 | 40 А Зеленый | — | Вентилятор радиатора №1 — (без наддува 6,2 л) |
| 3 | 50 ампер красный | Рулевое управление с электроусилителем №1 — при наличии / Вентилятор радиатора (6,2 л с наддувом) — при наличии | |
| 4 | 30 ампер розовый | - | Стартер |
| 5 | 40 А Зеленый | - | антиблокировочный тормоз |
| 6 | 30 ампер розовый | - | антиблокировочный тормоз |
| 7 | 20 ампер синий | - | Полицейский зажигательный забег / ACC # 1 |
| 8 | 20 ампер синий | - | Полицейский зажигательный забег / ACC # 2 |
| 9 | - | 20 ампер желтый | Модуль полного привода — при наличии |
| 10 | — | 10 ампер красный | Вторжение MOD (300) / Лампа под капотом - Полиция |
| 11 | - | 20 ампер желтый | Рога |
| 12 | - | 10 ампер красный | Муфта кондиционера |
| 13 | - | - | Предохранитель - запасной |
| 14 | - | - | Предохранитель - запасной |
| 15 | - | 20 ампер желтый | Левый HID — если есть |
| 16 | - | 20 ампер желтый | Правый HID — при наличии |
| 18 | 50 ампер красный | — | Вентилятор радиатора №2 — (без наддува 6,2 л) |
| 19 | 50 ампер красный | — | Рулевое управление с электроусилителем №2 — при наличии / Вентилятор радиатора №2 (6,2 л с наддувом) |
| 20 | 30 ампер розовый | - | Мотор стеклоочистителя |
| 21 | 30 А Розовый 20 А Синий — Полиция | Омыватели фар — при наличии полицейской биты Feed #2 | |
| 22 | 40 ампер зеленый / 20 ампер синий - полиция | Насос охлаждения двигателя (6,2 л с наддувом) / Police Bat Feed # 3 | |
| 23 | 20 ампер синий | - | Корм для полицейских летучих мышей # 1 |
| 24 | 20 ампер синий | - | Полицейское зажигание / ACC Feed # 3 |
| 28 | - | - | Предохранитель - запасной |
| 29 | — | 15 А Синий | Модуль управления коробкой передач (Challenger/Charger Police) |
| 30 | - | - | Предохранитель - запасной |
| 31 | - | 25 ампер чистый | Модуль двигателя |
| 32 | - | - | Предохранитель - запасной |
| 33 | - | - | Предохранитель - запасной |
| 34 | - | 25 ампер чистый | ПОДАЧА АСД №1 |
| 35 | - | 20 ампер желтый | ПОДАЧА АСД №2 |
| 36 | - | 10 ампер красный | Модуль антиблокировочной тормозной системы |
| 37 | — | 10 ампер красный | Контроллер двигателя/реле вентилятора Rad (зарядное устройство/300) |
| 38 | - | 10 ампер красный | Модуль подушки безопасности |
| 39 | — | 10 ампер красный | Реле сцепления EPS/AC/реле вакуумного насоса |
| 48 | — | 10 ампер красный | Отключение модуля полного привода/переднего моста — при наличии |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | - | 20 ампер желтый | Вакуумный насос |
| 52 | - | 5-амперный загар | Адаптивный круиз — при наличии |
| 53 | - | - | Предохранитель - запасной |
Задний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 2 | 60 А Желтый | - | Подача переднего PDC №1 |
| 3 | - | - | Предохранитель - запасной |
| 4 | 60 А Желтый | - | Подача переднего PDC № 2 |
| 5 | 30 А Розовый 20 А Синий — Полиция | — | Люк в крыше/плафон купола — Полиция |
| 6 | 40 А Зеленый | - | Наружное освещение №1 |
| 7 | 40 А Зеленый | - | Наружное освещение #2 |
| 8 | 30 ампер розовый | - | Внутреннее освещение |
| 9 | 40 А Зеленый | - | Силовые замки |
| 10 | 30 ампер розовый | — | Модуль управления дверью водителя |
| 11 | 30 ампер розовый | — | Модуль управления дверью пассажира |
| 12 | - | 20 ампер желтый | Двойной USB-порт на центральной консоли сзади/прикуриватель IP — при наличии |
| 15 | 40 А Зеленый | - | Вентилятор ОВКВ |
| 16 | 20 ампер синий | - | Левый прожектор - Полиция |
| 17 | - | - | Предохранитель - запасной |
| 18 | 30 ампер розовый | - | VISM MOD - Полиция |
| 19 | - | - | Предохранитель - запасной |
| 20 | - | - | Предохранитель - запасной |
| 21 | 30 ампер розовый | - | Топливный насос |
| 22 | - | 20 Ампер Желтый - Полиция | Правый прожектор - Полиция |
| 23 | - | 10 ампер красный | Дверца топливного бака/диагностический порт |
| 24 | - | 10 ампер красный | Интегрированный центральный стек |
| 25 | - | 10 ампер красный | Монитор давления в шинах |
| 26 | 15 А Синий | Модуль трансмиссии (зарядное устройство/300) / топливный насос | |
| 27 | - | 25 ампер чистый | Усилитель — при наличии |
| 31 | - | 25-амперный выключатель | Сиденья с электроприводом — при наличии |
| 32 | - | 15 А Синий | Модуль/кластер ОВКВ |
| 33 | - | 15 А Синий | Выключатель зажигания/модуль РЧ-концентратора/блокировка рулевой колонки (300) — при наличии |
| 34 | — | 10 ампер красный | Модуль рулевой колонки/часы (300) |
| 35 | - | 5-амперный загар | Датчик батареи |
| 36 | - | 15 А Синий | Электронный выпускной клапан — при наличии |
| 37 | - | 20 ампер желтый | Радио |
| 38 | - | 20 ампер желтый | Розетка питания внутри подлокотника/консоли Media Hub |
| 40 | - | - | Предохранитель - запасной |
| 41 | - | - | Предохранитель - запасной |
| 42 | 30 ампер розовый | - | Задняя разморозка |
| 43 | — | 20 ампер желтый | (Подогрев руля/Задние сиденья с подогревом) |
| 44 | — | 10 ампер красный | Парктроник/слепая зона/камера заднего вида |
| 45 | - | 15 А Синий | Приборная панель / Зеркало заднего вида / Выезд из полосы движения |
| 46 | - | - | Предохранитель - запасной |
| 47 | 10 ампер красный | Адаптивное переднее освещение / дневные ходовые огни — при наличии | |
| 48 | — | 20 ампер желтый | Активная подвеска — (6,4 л / 6,2 л) |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | — | 20 ампер желтый | Передние сиденья с подогревом/вентиляцией — при наличии |
| 52 | 10 ампер красный | Подстаканники с подогревом/выключатели обогрева задних сидений — при наличии | |
| 53 | — | 10 ампер красный | Модуль HVAC/датчик температуры в автомобиле |
| 54 | - | - | Предохранитель - запасной |
| 55 | - | - | Предохранитель - запасной |
| 56 | - | - | Предохранитель - запасной |
| 57 | - | - | Предохранитель - запасной |
| 58 | - | 10 ампер красный | Модуль подушки безопасности |
| 59 | - | 20 ампер желтый | Регулируемые педали - Полиция |
| 60 | - | - | Предохранитель - запасной |
| 61 | - | - | Предохранитель - запасной |
| 62 | - | - | Предохранитель - запасной |
| 63 | - | - | Предохранитель - запасной |
| 64 | — | 25-амперный выключатель | Задние окна (зарядное устройство/300) |
| 65 | - | 10 ампер красный | Модуль подушки безопасности |
| 66 | - | - | Предохранитель - запасной |
| 67 | 10 ампер красный | Датчик дождя и света / Люк в крыше / Внутреннее зеркало заднего вида / Реле полиции Run Acc | |
| 68 | 10 ампер красный | Двойная розетка питания USB - R/A Sense (зарядное устройство/300) Задний солнцезащитный козырек (зарядное устройство/300) Таймер RR USB | |
| 69 | - | - | Предохранитель - запасной |
| 70 | - | - | Предохранитель - запасной |
2018, 2019
Передний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | - | - | Предохранитель - запасной |
| 2 | 40 А Зеленый | — | Вентилятор радиатора №1 — (без наддува 6,2 л) |
| 3 | 50 ампер красный | - | Рулевое управление с электроусилителем №1 — при наличии |
| 4 | 30 ампер розовый | - | Стартер |
| 5 | 40 А Зеленый | - | антиблокировочный тормоз |
| 6 | 30 ампер розовый | - | антиблокировочный тормоз |
| 7 | 20 ампер синий | - | Полицейский зажигательный забег / ACC # 1 |
| 8 | 50 А красный / 20 А синий | — | Вентилятор радиатора (6,2 л с наддувом) / Полицейский зажигательный забег / ACC # 2 |
| 9 | - | 20 ампер желтый | Модуль полного привода — при наличии |
| 10 | — | 10 ампер красный | Вторжение MOD (300) - Если есть / Лампа под капотом - Полиция |
| 11 | - | 20 ампер желтый | Рога |
| 12 | - | 10 ампер красный | Муфта кондиционера |
| 13 | - | - | Предохранитель - запасной |
| 14 | - | - | Предохранитель - запасной |
| 15 | - | 20 ампер желтый | Левый HID — если есть |
| 16 | - | 20 ампер желтый | Правый HID — при наличии |
| 18 | 50 ампер красный | - | Вентилятор радиатора — (без наддува 6,2 л) |
| 19 | 50 ампер красный | - | Рулевое управление с электроусилителем №2 — при наличии |
| 20 | 30 ампер розовый | - | Мотор стеклоочистителя |
| 21 | 30 ампер розовый 20 ампер синий-полиция | Омыватели фар — при наличии полицейской биты Feed #2 | |
| 22 | 40 ампер зеленый / 20 ампер синий - полиция | Насос охлаждения двигателя (6,2 л с наддувом) / Police Bat Feed # 3 | |
| 23 | 20 ампер синий | - | Корм для полицейских летучих мышей # 1 |
| 24 | 50 А красный / 20 А синий | — | Вентилятор радиатора (6,2 л с наддувом) / Полицейское зажигание / Подача ACC № 3 |
| 28 | - | - | Предохранитель - запасной |
| 29 | 15 А Синий | Модуль управления коробкой передач (Challenger/Charger Police) / Модуль электронного переключения передач (Challenger) | |
| 30 | - | - | Предохранитель - запасной |
| 31 | - | 25 ампер чистый | Модуль двигателя |
| 32 | - | - | Предохранитель - запасной |
| 33 | - | - | Предохранитель - запасной |
| 34 | - | 25 ампер чистый | Силовой агрегат №1 |
| 35 | - | 20 ампер желтый | Силовой агрегат №2 |
| 36 | - | 10 ампер красный | 2018: Модуль антиблокировочной системы тормозов 2019: Модуль антиблокировочной системы тормозов/модуль блокировки рулевой колонки (300 при наличии) |
| 37 | 10 ампер красный | Контроллер двигателя / реле вентилятора Rad (зарядное устройство / 300) / модуль рулевого управления с электроусилителем (зарядное устройство / 300) / 5-ступенчатая коробка передач TCM | |
| 38 | - | 10 ампер красный | Модуль подушки безопасности |
| 39 | 10 ампер красный | EPS (Challenger) / EHPS (Police) / Реле сцепления кондиционера / Реле вакуумного насоса / Реле вентилятора Rad (Challenger) | |
| 48 | — | 10 ампер красный | Отключение модуля полного привода/переднего моста — при наличии |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | - | 20 ампер желтый | Вакуумный насос |
| 52 | - | 5-амперный загар | Адаптивный круиз — при наличии |
| 53 | - | - | Предохранитель - запасной |
Задний распределительный центр
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 2 | 60 А Желтый | - | Подача переднего PDC №1 |
| 3 | - | - | Предохранитель - запасной |
| 4 | 60 А Желтый | - | Подача переднего PDC № 2 |
| 5 | 30 А Розовый 20 А Синий — Полиция | — | Люк в крыше/плафон купола — Полиция |
| 6 | 40 А Зеленый | - | Наружное освещение №1 |
| 7 | 40 А Зеленый | - | Наружное освещение #2 |
| 8 | 30 ампер розовый | - | Внутреннее освещение |
| 9 | 40 А Зеленый | - | Силовые замки |
| 10 | 30 ампер розовый | — | Модуль управления дверью водителя |
| 11 | 30 ампер розовый | — | Модуль управления дверью пассажира |
| 12 | 20 ампер желтый | Двойной USB-порт на центральной консоли сзади/прикуриватель IP — при наличии | |
| 15 | 40 А Зеленый | - | Вентилятор ОВКВ |
| 16 | 20 ампер синий | - | Левый прожектор - Полиция |
| 17 | 20 ампер синий | - | Правый прожектор - Полиция |
| 18 | 30 ампер розовый | — | Сетевой интерфейс Mod-Police |
| 19 | - | - | Предохранитель - запасной |
| 20 | - | - | Предохранитель - запасной |
| 21 | 30 ампер розовый | — | Топливный насос (не 6,2 л SRT Demon) |
| 22 | - | 5-амперный загар | Мод кибер-шлюза |
| 23 | - | 10 ампер красный | Дверца топливного бака/диагностический порт |
| 24 | - | 10 ампер красный | Интегрированный центральный стек |
| 25 | - | 10 ампер красный | Монитор давления в шинах |
| 26 | 15 А Синий | Модуль трансмиссии Cygnus (зарядное устройство/300) / модуль электронного переключения передач (зарядное устройство/300) | |
| 27 | - | 25 ампер чистый | Усилитель — при наличии |
| 31 | - | 25-амперный выключатель | Сиденья с электроприводом — при наличии |
| 32 | - | 15 А Синий | Модуль/кластер ОВКВ |
| 33 | 15 А Синий | Выключатель зажигания/модуль РЧ-концентратора/блокировка рулевой колонки (300) — при наличии | |
| 34 | - | 10 ампер красный | Модуль рулевой колонки/часы (300) |
| 35 | - | 5-амперный загар | Датчик батареи |
| 36 | - | 15 А Синий | Электронный выпускной клапан — при наличии |
| 37 | - | 20 ампер желтый | Радио |
| 38 | - | 20 ампер желтый | Розетка питания внутри подлокотника/консоли Media Hub |
| 40 | 30 ампер розовый | — | Топливный насос (6,2 л SRT Demon — при наличии) |
| 41 | 30 ампер розовый | — | Топливный насос (6,2 л SRT Demon — при наличии) |
| 42 | 30 ампер розовый | - | Задняя разморозка |
| 43 | 20 ампер желтый | Комфортное сиденье и модуль рулевого колеса (руль с подогревом/задние сиденья с подогревом) | |
| 44 | - | 10 ампер красный | Парктроник/слепая зона/камера заднего вида |
| 45 | 15 А Синий | Приборная панель / Зеркало заднего вида / Компас (зарядное устройство / 300) / Датчик влажности / Передняя камера (выход из полосы движения) / Кибершлюз | |
| 46 | - | - | Предохранитель - запасной |
| 47 | 10 ампер красный | Адаптивное переднее освещение / дневные ходовые огни — при наличии | |
| 48 | — | 20 ампер желтый | Активная подвеска - (6,4 л / 6,2 л) |
| 49 | - | - | Предохранитель - запасной |
| 50 | - | - | Предохранитель - запасной |
| 51 | — | 20 ампер желтый | Передние сиденья с подогревом/вентиляцией — при наличии |
| 52 | 10 ампер красный | Подстаканники с подогревом/выключатели обогрева задних сидений — при наличии | |
| 53 | — | 10 ампер красный | Модуль HVAC/датчик температуры в автомобиле |
| 54 | - | - | Предохранитель - запасной |
| 55 | - | - | Предохранитель - запасной |
| 56 | - | - | Предохранитель - запасной |
| 57 | - | - | Предохранитель - запасной |
| 58 | - | 10 ампер красный | Модуль подушки безопасности |
| 59 | - | 20 ампер желтый | Регулируемые педали - Полиция |
| 60 | - | - | Предохранитель - запасной |
| 61 | - | - | Предохранитель - запасной |
| 62 | - | - | Предохранитель - запасной |
| 63 | - | - | Предохранитель - запасной |
| 64 | — | 25-амперный выключатель | Задние окна (зарядное устройство/300) |
| 65 | - | 10 ампер красный | Модуль подушки безопасности |
| 66 | - | - | Предохранитель - запасной |
| 67 | 10 ампер красный | Датчик дождя и света / Люк в крыше / Внутреннее зеркало заднего вида / Реле полиции Run Acc | |
| 68 | 10 ампер красный | Двойная розетка питания USB - R/A Sense (зарядное устройство/300) Задний солнцезащитный козырек (зарядное устройство/300) Таймер RR USB | |
| 69 | - | - | Предохранитель - запасной |
| 70 | - | - | Предохранитель - запасной |
Дополнительная информация: Chrysler 300 / 300C (Mk2/LD, 2011-2019…)
Автомобили ассоциируются с самооценкой. А когда речь идет о модели автомобиля Chrysler 300 II, она с первого взгляда просто взорвет любого. Автомобиль был переработан таким захватывающим образом с четырьмя дверями седана, чтобы вы могли летать высоко в небе. Эта модель автомобиля также называется Lancia Thema, и она была разработана первой в Европе в 2011 году.
- Кузов: - Кузов автомобиля стилизован под четыре двери седана с кузовом седан.
- Платформа: - Оживлена платформами LD от Chrysler.
- Размеры: - Автомобиль имеет длину 198,6 дюйма, ширину 75,1 дюйма и высоту 58,4 дюйма.
- Фары: - Фары состоят из биксеноновых HID-прожекторов, а внутри этих фар проходят светодиодные полосы. Подсветка также спроектирована таким же образом.
- Верх: - Люк в крыше имеет двойное остекление, а передняя решетка - горизонтальная сортировка.
- Колесо: - Колесная база составляет около 120,2 дюйма с полированными алюминиевыми колесами размером 20 дюймов, которые покорят любое сердце.
- Обивка: - Сиденья внутри автомобиля обтянуты кожей, а мягкая на ощупь обивка со шторками и боковыми подушками безопасности придает автомобилю премиальный вид.
- Рулевое колесо: - Размер 8,4 дюйма, сенсор u-connect.
- Pentastar V6 из Китая и VM A630 имеют двигатель объемом 3,0 л, тогда как Pentastar V6 имеет двигатель объемом 3,6 л. HEMI V8 имеет двигатели объемом 5,7 л и 6,4 л.
- V6 Pentastar работает на бензине, а VM Motori A630 — на дизеле.
- Все модели автомобилей этого поколения дают отличный пробег.
За рулем Chrysler 300 II вы почувствуете, что едете по кусочку рая, а бренд поможет создать индивидуальность с неповторимым стилем.
