Предохранители и реле Chrysler 300M (1999-2004)
Схемы относятся к указанным годам и вариантам Chrysler 300M (1999-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Схема предохранителей Chrysler 300M 1999-2004 гг.
Предохранители прикуривателя (розетки) в Chrysler 300M являются предохранитель №6 в блоке предохранителей панели приборов и предохранитель Y в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

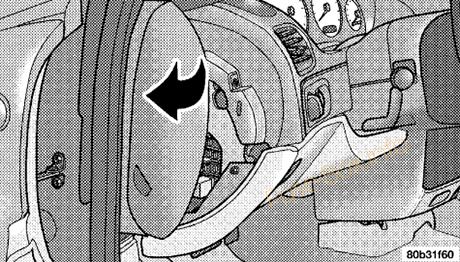

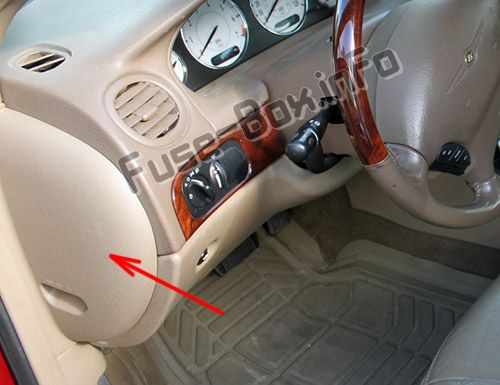

Расположение блока предохранителей
Он находится за торцевой крышкой с левой стороны приборной панели.
Снимите крышку с приборной панели, чтобы получить доступ к предохранителям.

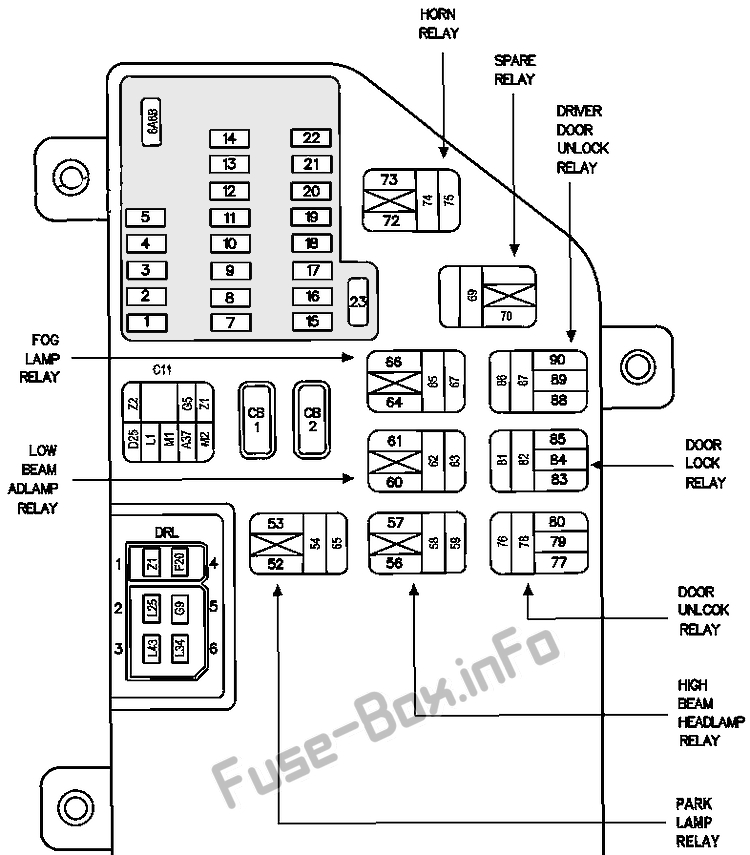

Схема блока предохранителей
| полость | Amp | Схемы |
|---|---|---|
| 1 | 10 ампер красный | Контроллер Трансмиссии, Приборы, Autostick |
| 2 | 10 ампер красный | Правая фара дальнего света |
| 3 | 10 ампер красный | Левая фара дальнего света |
| 4 | 10 ампер красный | Радио, CD-плеер |
| 5 | 10 ампер красный | Мотор омывателя |
| 6 | 15 А светло-голубой | Розетка |
| 7 | 20 ампер желтый | Хвост, Лицензия, Парковка, Подсветка, Комбинация приборов |
| 8 | 10 ампер красный | Воздушная подушка |
| 9 | 10 ампер красный | Сигнальные огни поворота, указатель поворота/индикатор опасности |
| 10 | 15 А светло-голубой | Правый ближний свет |
| 11 | 20 ампер желтый | Реле дальнего света, индикатор дальнего света, переключатель дальнего света |
| 12 | 15 А светло-голубой | Левая фара ближнего света |
| 13 | 10 ампер красный | Реле топливного насоса, модуль управления силовой передачей |
| 14 | 10 ампер красный | Приборная панель, зеркало «день/ночь», люк на крыше, потолочная консоль, устройство открывания двери гаража, блок управления кузовным оборудованием |
| 15 | 10 ампер красный | Модуль дневных ходовых огней (Канада) |
| 16 | 20 ампер желтый | Индикатор противотуманных фар |
| 17 | 10 ампер красный | Управление ABS, Фонари заднего хода, Дневные ходовые огни, Управление обогревателем кондиционера, |
| 18 | 20 ампер желтый | Усилитель мощности, рупор |
| 19 | 15 А светло-голубой | Потолочная консоль, Устройство открывания двери гаража, Освещение багажника, Потолочное освещение, Освещение для чтения сзади и Козырек, Соленоид открывания багажника, Зеркала с электроприводом, Дверные замки с электроприводом, Модуль управления кузовом, Электродвигатель аспиратора |
| 20 | 20 ампер желтый | Стоп-сигналы |
| 21 | 10 ампер красный | Насос обнаружения утечек, реле низкого уровня радиации, реле высокого уровня радиации, реле муфты кондиционера |
| 22 | 10 ампер красный | Воздушная подушка |
| 23 | 30 А Зеленый | Двигатель вентилятора, силовой модуль ATC |
| CB1 | 20 Ампер С/БРКР | Электродвигатели стеклоподъемников |
| CB2 | 20 Ампер С/БРКР | Двигатели дверных замков с электроприводом, сиденья с электроприводом |
Центр распределения электроэнергии
Центр распределения электроэнергии

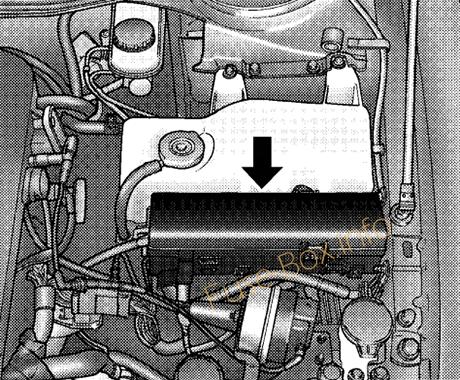

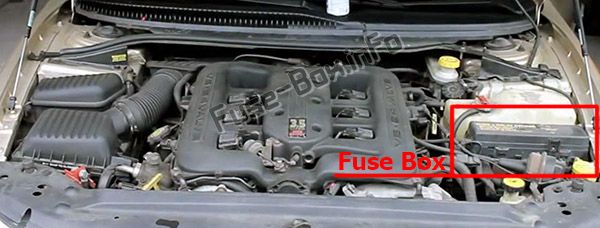

Расположение блока предохранителей
A Центр распределения электроэнергии находится в моторном отсеке.
Этот центр содержит предохранители и реле для цепей, которые работают только под капотом.
Этикетка, которая идентифицирует эти компоненты, находится на нижней стороне крышки.

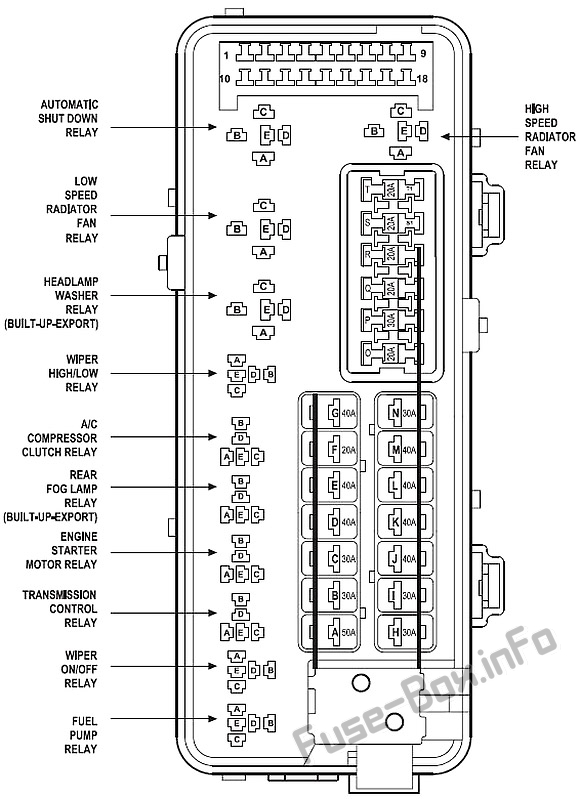

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| A | 50 | Реле обогревателя заднего стекла, блок управления кузовным оборудованием, головка ручного управления температурой |
| B | 30 или 40 | Реле муфты компрессора кондиционера, реле вентилятора радиатора (высокая скорость) |
| C | 30 | Реле дальнего света фар (предохранители: «2», «3»), предохранители: «15», «16» |
| D | 40 | Реле ближнего света фар (предохранители: «10», «11», «12»), «CB2», реле блокировки дверей, реле отпирания дверей, реле отпирания двери водителя |
| E | 40 | Реле вентилятора радиатора (низкая скорость) |
| F | 20 или 30 | Предохранитель "Y", "X" / Запасное реле |
| G | 40 | Реле стартера, реле топливного насоса, замок зажигания (предохранители: «1», «4», «5», «6», «13», «14», «21», «22», «V») |
| H | 30 | ABS |
| I | 30 | Предохранитель: «19», «20» |
| J | 40 | Замок зажигания (предохранители: «8», «9», «17», «23», «CB1») |
| K | 40 | ABS |
| L | 40 | Предохранитель: «7», «18» |
| M | 40 | Реле включения/выключения переднего стеклоочистителя, реле высокого/низкого уровня переднего стеклоочистителя, блок управления кузовным оборудованием |
| N | 30 | Реле автоматического отключения, модуль управления силовым агрегатом |
| O | 20 | Комбинированный сигнализатор (опасность) |
| P | 30 | Экспорт: реле омывателя фар, блок управления кузовным оборудованием |
| Q | 20 | Реле управления коробкой передач |
| R | 20 | Экспорт: Реле задних противотуманных фар |
| S | 20 | Топливная форсунка, катушка зажигания, конденсатор, соленоид клапана с коротким ходом (3,5 л), клапан настройки коллектора |
| T | 20 | Модуль управления силовым агрегатом |
| U | 20 | - |
| V | 10 | Реле стартера, модуль управления силовым агрегатом |
| W | 10 | Реле автоматического отключения |
| X | 20 | Запасное реле |
| Y | 15 | Розетка |
