Предохранители и реле Chrysler Aspen (2004-2009)
Схемы относятся к указанным годам и вариантам Chrysler Aspen (2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Схема предохранителей Chrysler Aspen 2004-2009 гг.
Использована информация из руководства по эксплуатации 2007-2009 гг. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.
Предохранитель прикуривателя (розетки) в Chrysler Aspen предохранитель F18 в блоке предохранителей салона.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

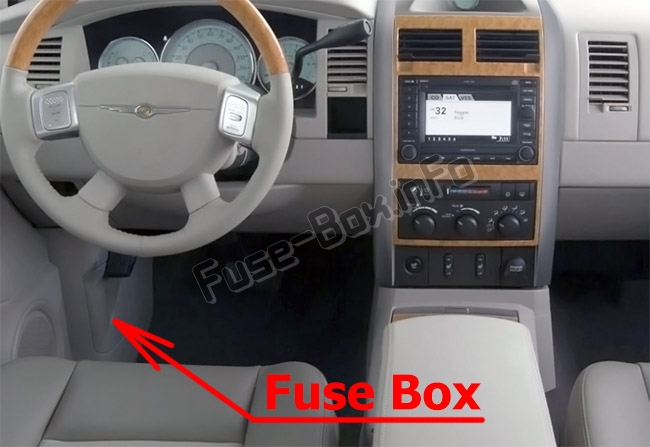

Расположение блока предохранителей
Он расположен в левой боковой панели за съемной крышкой рядом с педалью стояночного тормоза.

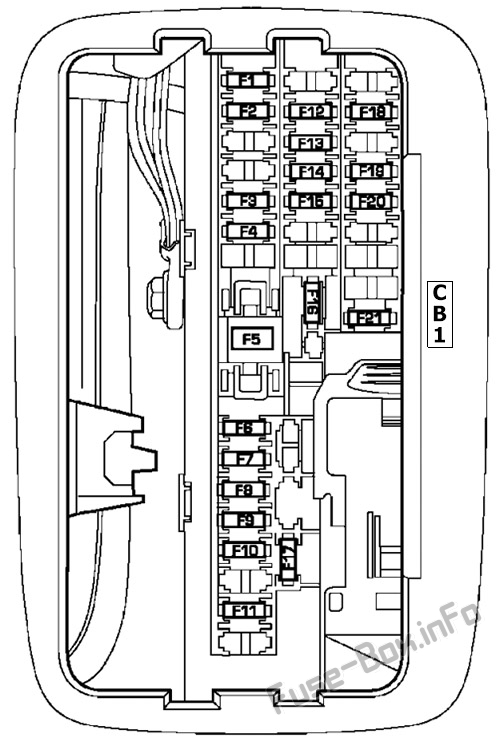

Схема блока предохранителей
| полость | Мини-предохранитель/цвет | Описание |
|---|---|---|
| F1 | 15 А Синий | Питание от батареи комбинации приборов |
| F2 | 10 ампер красный | Запасной |
| F3 | 10 ампер красный | Запуск/запуск зажигания для контроллера следующего поколения (NGC), встроенного силового модуля (IPM), реле переменного тока и реле топливного насоса |
| F4 | 10 ампер красный | Дверной узел и переключатель зеркала без памяти Питание от батареи |
| F5 | (2) 10 А, красный | Подушки безопасности (2 предохранителя в желтом держателе) |
| F6 | 2 ампера чистый | Разблокировка запуска/запуска зажигания |
| F7 | 25 ампер натуральный | Питание от батареи радио |
| F8 | 10 ампер красный | Зажигание Run/Start для кластера/раздаточной коробки/Seat Sw. Заднее освещение |
| F9 | 10 ампер красный | Спутниковый цифровой аудиоресивер (SDAR)/ цифровой видеодиск (DVD) Питание от батареи |
| F10 | 10 ампер красный | Запасной |
| F11 | 10 ампер красный | Зеркала с подогревом |
| F12 | 20 ампер желтый | Питание кластерной батареи |
| F13 | 10 ампер красный | Реле модуля HVAC/обогрева заднего стекла (EBL) включения зажигания |
| F14 | 10 ампер красный | Зажигание модуля ABS |
| F15 | 15 А Синий | Питание от батареи Blue Tooth, компас/маршрутный компьютер (CMTC), диагностика ключа Sentry |
| F16 | 20 ампер желтый | Реконфигурируемые розетки |
| F17 | 20 ампер желтый | Зажигание работает / Система помощи при парковке сзади / Подогрев сидений второго ряда |
| F18 | 20 ампер желтый | Зажигание прикуривателя |
| F19 | 10 ампер красный | Запасной предохранитель |
| F20 | 15 А Синий | Отопление и кондиционирование воздуха только с ATC Питание от батареи |
| F21 | 25 ампер натуральный | Питание от батареи усилителя |
| CB1 | Автоматический выключатель на 25 А | Мотор люка, электрические стеклоподъемники |
Центр распределения электроэнергии
Центр распределения электроэнергии

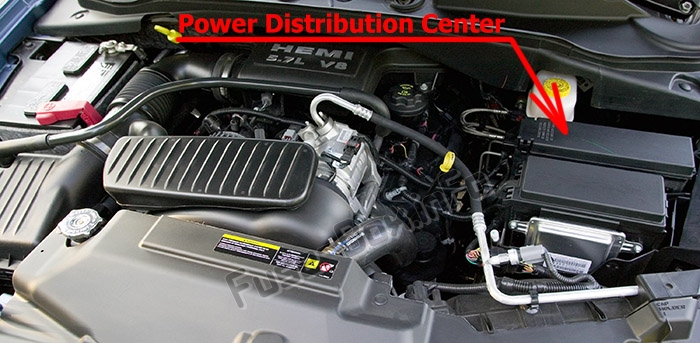

Расположение блока предохранителей
Он расположен в левой части моторного отсека.
Описание каждого предохранителя и компонента может быть выштамповано на внутренней крышке, в противном случае номер гнезда каждого предохранителя выбит на внутренней крышке.

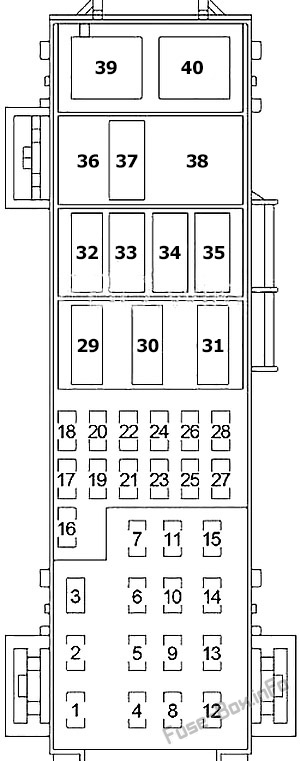

Схема блока предохранителей
| полость | Картриджный предохранитель/реле | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 30 ампер розовый | Стартер | |
| 2 | 30 ампер розовый | Передний стеклоочиститель | |
| 3 | 40 А Зеленый | Тормозная батарея | |
| 4 | 30 ампер розовый | Аккаунт фида JB № 2 | |
| 5 | 40 А Зеленый | Сиденья с электроприводом | |
| 6 | 30 ампер розовый | Запустить подачу удаленной ретрансляции | |
| 7 | 40 А Зеленый | Питание реле электродвигателя вентилятора | |
| 8 | 40 А Зеленый | Задержка подачи JB | |
| 9 | Запасной | ||
| 10 | 30 ампер розовый | ASD | |
| 11 | 40 А Зеленый | Задняя дверь с электроприводом (при наличии) | |
| 12 | 40 А Зеленый | JB-канал / Заднее стекло с подогревом (EBL) / T-образный тормоз | |
| 13 | 30 ампер розовый | JB-канал RR | |
| 14 | 40 А Зеленый | насос ЭЦН | |
| 15 | 50 ампер красный | JB-канал | |
| 16 | 10 ампер красный | Запасной | |
| 17 | Запасной | ||
| 18 | 20 ампер желтый | Топливный насос | |
| 19 | 20 ампер желтый | Контроллер нового поколения (NGC) | |
| 20 | 25 ампер чистый | Инвертор мощности 115 В | |
| 21 | 20 ампер желтый | АБС Батт | |
| 22 | 20 ампер желтый | Контроллер нового поколения (NGC) Batt | |
| 23 | 20 ампер желтый | Буксировка прицепа | |
| 24 | 15 А Синий | Муфта кондиционера | |
| 25 | 15 А Синий | Выключатель стоп-сигнала | |
| 26 | Запасной | ||
| 27 | 20 ампер желтый | Запустить/запустить релейную подачу | |
| 28 | Запасной | ||
| 29 | Реле | Выполнить Старт | |
| 30 | Реле | Запустить удаленно | |
| 31 | Запасной | ||
| 32 | Реле | Стартер | |
| 33 | Реле | Электронная автоматическая коробка передач (EATX) | |
| 34 | Реле | Муфта переменного тока | |
| 35 | Реле | Топливный насос | |
| 36 | Запасной | ||
| 37 | Реле | Выключатель стоп-сигнала | |
| 38 | Запасной | ||
| 39 | Реле | Двигатель вентилятора | |
| 40 | Реле | Автоматическое отключение (ASD) Rly |
Встроенный силовой модуль
Встроенный силовой модуль

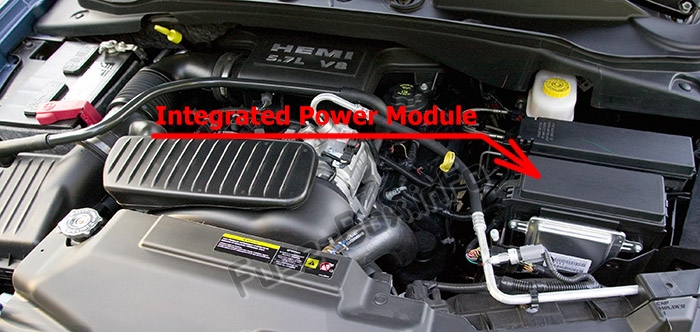

Расположение блока предохранителей
Встроенный силовой модуль расположен в левой части моторного отсека.
Описание каждого предохранителя и компонента может быть выштамповано на внутренней крышке, в противном случае номер гнезда каждого предохранителя выбит на внутренней крышке.

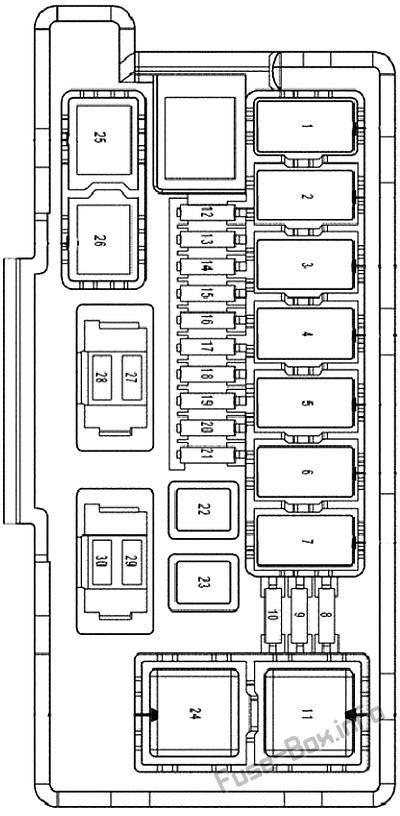

Схема блока предохранителей
| полость | Картриджный предохранитель/реле | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | Реле | Стеклоочиститель вкл./выкл. | |
| 2 | Реле | Стеклоочиститель Hi/Lo Rly | |
| 3 | Реле | Рог Рли | |
| 4 | Реле | Задний стеклоочиститель | |
| 5 | Реле | Lt Trailer-Tow Stop/ Turn Rly | |
| 6 | Реле | Rt Trailer-Tow Stop/ Turn Rly | |
| 7 | Реле | Парковые фонари | |
| 8 | 10 ампер красный | Лт Парк Лампы | |
| 9 | 10 ампер красный | Парковочные фонари для прицепов | |
| 10 | 10 ампер красный | РТ Парк Лампы | |
| 11 | Реле | Вентилятор радиатора Hi Rly | |
| 12 | 20 ампер желтый | Передний модуль управления (FCM), батарея № 4 | |
| 13 | 20 ампер желтый | Передний модуль управления (FCM), батарея № 2 | |
| 14 | 20 ампер желтый | Регулируемая педаль | |
| 15 | 20 ампер желтый | Противотуманные фары | |
| 16 | 20 ампер желтый | Horn | |
| 17 | 20 ампер желтый | Задний стеклоочиститель | |
| 18 | 20 ампер желтый | Передний модуль управления (FCM), батарея № 1 | |
| 19 | 20 ампер желтый | Lt Trailer-Tow Stop/ Turn | |
| 20 | 20 ампер желтый | Передний модуль управления (FCM), батарея № 3 | |
| 21 | 20 ампер желтый | Rt Trailer-Tow Stop/ Turn | |
| 22 | 30 ампер розовый | Передний модуль управления (FCM) BATT # 5 | |
| 23 | 40 А Зеленый | Вентилятор радиатора | |
| 24 | Реле | Вентилятор радиатора Lo Rly | |
| 25 | Реле | Ft Противотуманные фары Rly | |
| 26 | Реле | Регулируемая педаль | |
| 27 | 30 А Зеленый | Выключение зажигания (IOD) #1 | |
| 28 | 30 А Зеленый | Выключение зажигания (IOD) #2 | |
| 29 | Запасной | ||
| 30 | Запасной |
