Предохранители и реле Chrysler Cirrus (1994-2000)
Схемы относятся к указанным годам и вариантам Chrysler Cirrus (1994-2000). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Схема предохранителей Chrysler Cirrus 1994-2000 гг.
Предохранитель прикуривателя (розетки) в Chrysler Cirrus Это предохранитель №8 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

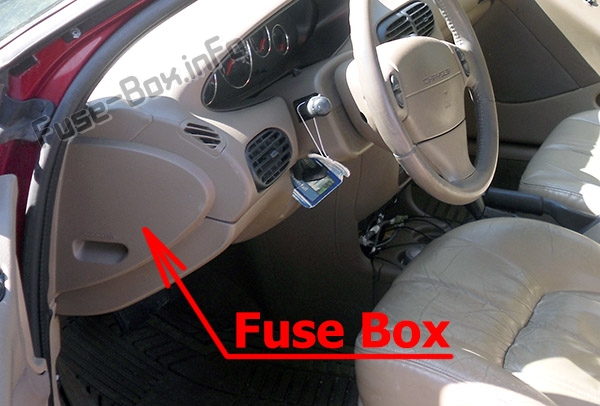

Расположение блока предохранителей
Он расположен за крышкой на приборной панели со стороны водителя. Для доступа снимите крышку с приборной панели.

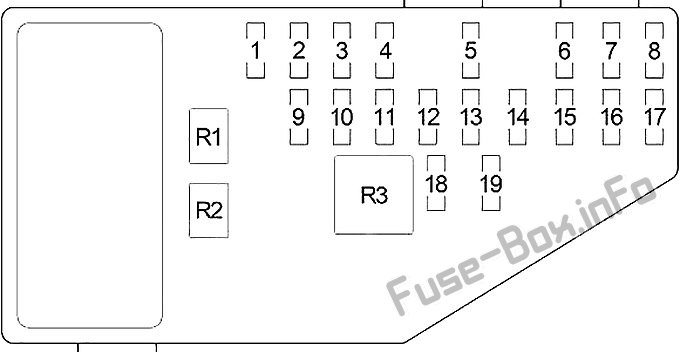

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30 | Двигатель вентилятора |
| 2 | 10/20 | Правая фара (дальний свет), модуль дневных ходовых огней (кабриолет — 20 А) |
| 3 | 10/20 | Левая фара (дальний свет) (кабриолет - 20A) |
| 4 | 15 | Фонарь заднего хода (переключатель фонаря заднего хода (M/T), датчик диапазона коробки передач (A/T)), реле верхнего электропривода (кабриолет), модуль дневных ходовых огней, выключатель дверного замка с электроприводом, переключатель зеркал с электроприводом, автоматический день/ Ночное зеркало, модуль пропорционального рулевого управления |
| 5 | 10 | Лампа купола, разъем канала передачи данных, силовая антенна, потолочная лампа карты, лампа багажника, Traveler, модуль управления кузовом, радио, лампа перчаточного ящика, лампа козырька / косметического столика, универсальный механизм открывания двери гаража, автоматическое зеркало день/ночь, реле входа с подсветкой, вежливость Лампа, выключатель дверного замка с электроприводом, переключатель постановки/снятия двери с охраны, ключ-вход Halo Lanp, модуль управления люком в крыше |
| 6 | 10 | Зеркало с подогревом, управление отопителем кондиционера |
| 7 | 15/20 | 1995-1997: Переключатель фар (15А); 1998–2000: Комбинация приборов, переключатель фар (20 А) |
| 8 | 20 | Прикуриватель/розетка, реле звукового сигнала |
| 9 | 15 | Модуль управления кузовом |
| 10 | 20 | Выключатель задних противотуманных фар, модуль дневных ходовых огней |
| 11 | 10 | Модуль управления кузовным оборудованием, комбинация приборов, автоматический переключатель, модуль управления коробкой передач |
| 12 | 10 | Левая фара (ближний свет), модуль дневных ходовых огней |
| 13 | 20 | Правая фара (ближний свет), переключатель передних противотуманных фар |
| 14 | 10 | Радио |
| 15 | 10 | Комбинированный сигнализатор, модуль управления ремнями безопасности (кабриолет), реле прерывистого режима работы стеклоочистителя, реле стеклоочистителя (высокий/низкий уровень), реле обогревателя заднего стекла |
| 16 | 10 | Модуль управления подушками безопасности |
| 17 | 10 | Модуль управления подушками безопасности |
| 18 | 20 | Автоматический выключатель: переключатель сиденья с электроприводом, реле открывания крышки багажника |
| 19 | 20 | Автоматический выключатель: стеклоподъемник, главный выключатель стеклоподъемника, модуль оконного таймера, модуль управления люком в крыше |
| Реле | ||
| R1 | Задержка фар | |
| R2 | Horn | |
| R3 | Обогрев заднего стекла |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

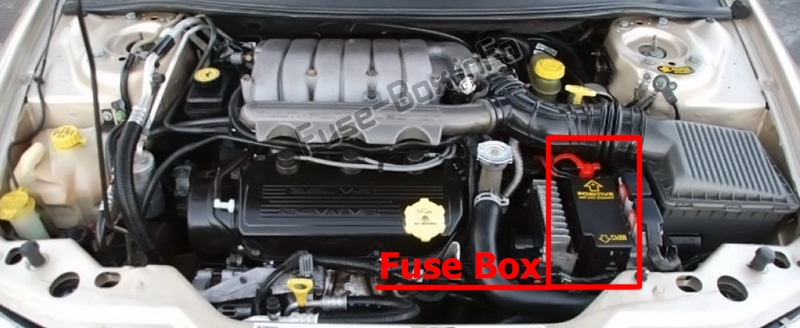

Расположение блока предохранителей

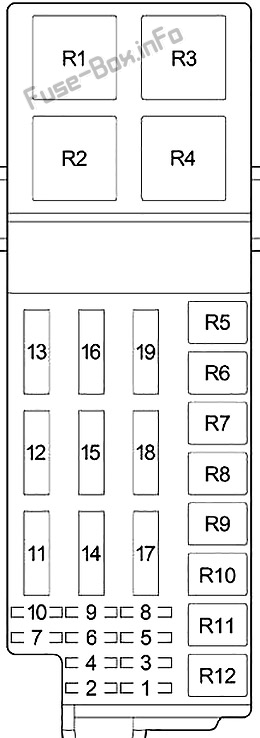

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10 | Датчик O2 на выходе |
| 2 | 20 | Антиблокировочная система |
| 3 | 20 | Модуль управления коробкой передач, реле управления коробкой передач |
| 4 | 20 | Выключатель стоп-сигналов, предохранители приборной панели: «5» |
| 5 | 20 | Реле автоматического выключения (топливные форсунки, блок катушек зажигания (2,0 л и 2,4 л), шумоподавитель (2,0 л и 2,4 л), генератор, датчик кислорода вверх по потоку, распределитель (2,5 л) соленоид EGR, предохранитель: «1»), Модуль управления силовым агрегатом |
| 6 | 20 | Комбинированный сигнализатор, модуль иммобилайзера Sentry Key |
| 7 | 10 | Замок зажигания (предохранители на приборной панели: «11») |
| 8 | 20 | Реле стартера, реле топливного насоса, выключатель зажигания (блок управления кузовным оборудованием, выключатель блокировки сцепления (M/T), блок управления коробкой передач (EATX), предохранители приборной панели: «14», «15», «17», предохранители моторного отсека: "9", "10") |
| 9 | 10 | Реле муфты компрессора кондиционера, реле вентилятора радиатора (высокая скорость), реле вентилятора радиатора (низкая скорость), модуль топливного насоса, комбинация приборов, модуль иммобилайзера Sentry Key, соленоид блокировки переключения тормозов |
| 10 | 10 | Реле топливного насоса, модуль управления силовым агрегатом, ABS |
| 11 | 20 | Модуль управления ремнями безопасности (кабриолет) |
| 12 | 40 | Реле обогревателя заднего стекла |
| 13 | 40 | Антиблокировочная система |
| 14 | 40 | Предохранители панели приборов: «7», «8» |
| 15 | 40 | Переключатель фар, реле задержки включения фар (блок управления кузовным оборудованием, переключатель фар, предохранители приборной панели: «12», «13»), предохранители приборной панели: «9», «10», «18» |
| 16 | 40 | Замок зажигания (предохранители на приборной панели: «1», «4», «16», «19») |
| 17 | 40 | Реле включения/выключения питания (кабриолет) |
| 18 | 40 | Реле прерывистого режима работы стеклоочистителя (реле стеклоочистителя (высокого/низкого уровня)) |
| 19 | 40 | Реле муфты компрессора кондиционера, реле вентилятора радиатора (высокая скорость), реле вентилятора радиатора (низкая скорость) |
| Реле | ||
| R1 | Вентилятор радиатора (высокая скорость) | |
| R2 | Автоматическое выключение | |
| R3 | Вентилятор радиатора (низкая скорость) | |
| R4 | Стартер | |
| R5 | - | |
| R6 | Муфта компрессора кондиционера | |
| R7 | Power Tow (кабриолет) | |
| R8 | Прерывистый стеклоочиститель | |
| R9 | Стеклоочиститель (высокий/низкий) | |
| R10 | Топливный насос | |
| R11 | Управление передачей | |
| R12 | - |
