Предохранители и реле Chrysler Crossfire (2004-2008)
Схемы относятся к указанным годам и вариантам Chrysler Crossfire (2004-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Расположение предохранителей Chrysler Crossfire 2004-2008 гг.
Предохранитель прикуривателя (розетка) предохранитель №31 в моторном отсеке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

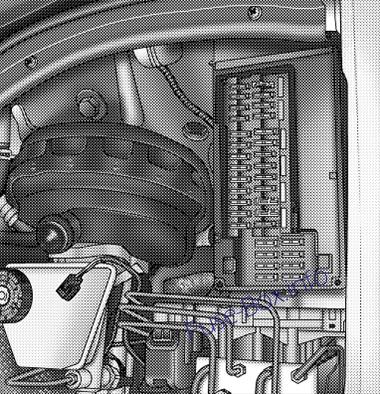

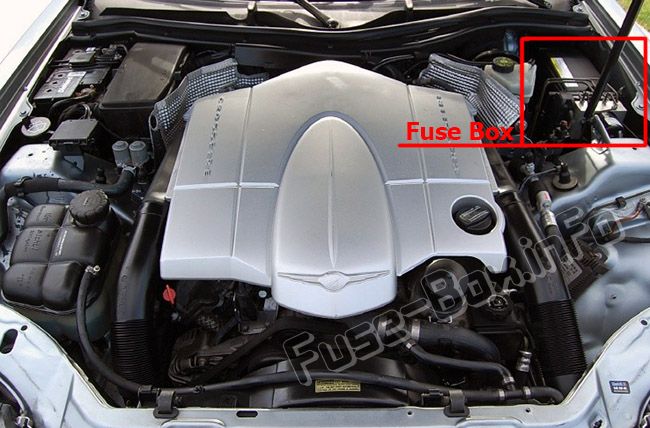

Блок предохранителей в моторном отсеке

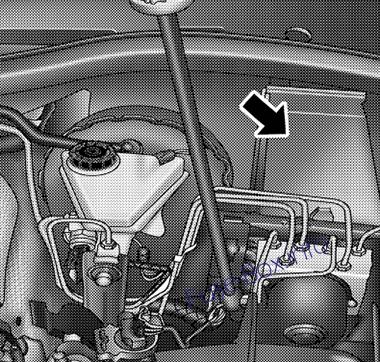

Предохранители моторного отсека расположены под капотом со стороны водителя, между главным тормозным цилиндром и левым передним крылом.
Чтобы снять крышку, сожмите вместе выступы, расположенные в передней части блока предохранителей. Затем поднимите крышку за выступы. Затем крышка соскользнет с верхней части блока предохранителей. Чтобы заменить крышку, поместите два шарнирных выступа в задней части крышки под выступы на блоке предохранителей. Нажимайте на переднюю часть крышки до щелчка выступов на передней панели.

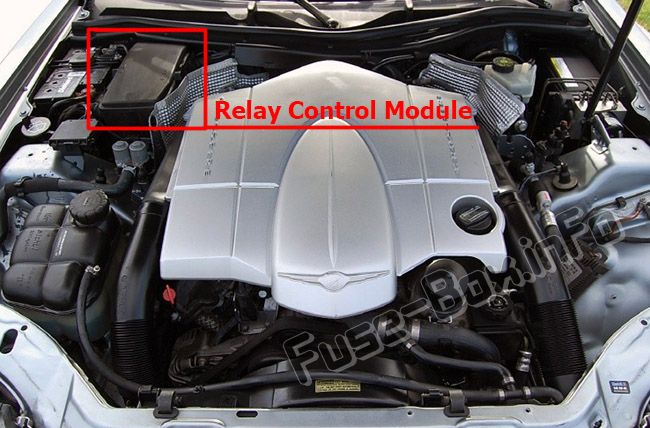

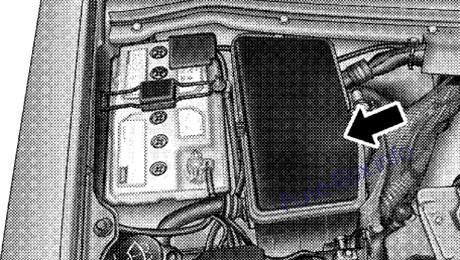

Модуль управления реле
Предохранители модуля управления реле расположены в блоке модуля управления рядом с аккумуляторной батареей в моторном отсеке.

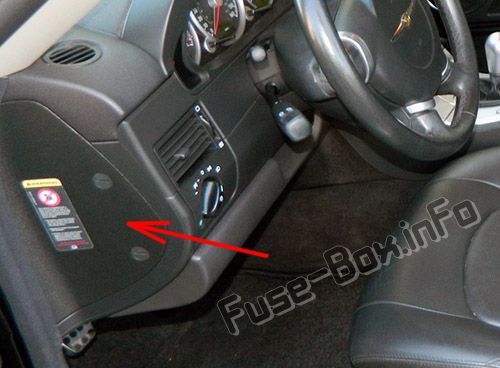

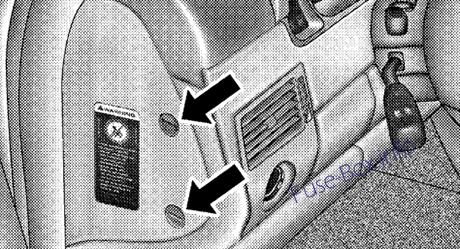

Блок предохранителей в салоне
Дверца доступа расположена на конце приборной панели со стороны водителя за крышкой панели обшивки.
Используйте монету или отвертку с плоским лезвием, чтобы открыть и закрыть эту дверцу доступа.
Схемы блока предохранителей
Схемы блока предохранителей
2004

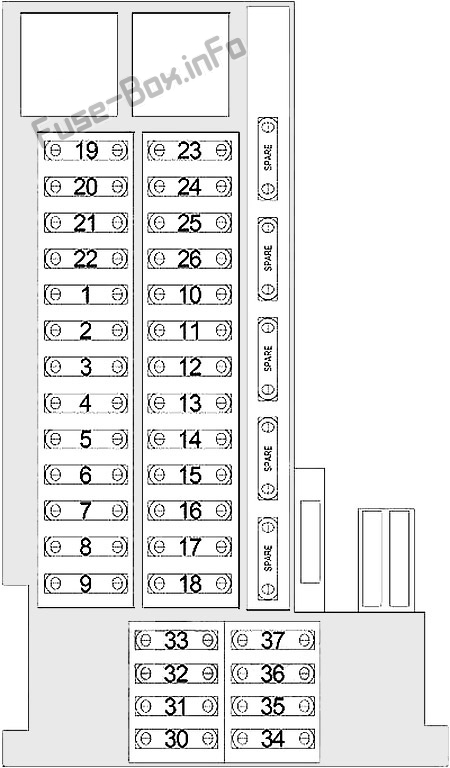

Блок предохранителей в моторном отсеке
| полость | Amp | Схемы |
|---|---|---|
| 1 | 5 Ампер Бежевый | Сигнал открытия двери гаража. TPM и подогрев сидений |
| 2 | 5 Ампер Бежевый | Подушка безопасности пассажира выключена Контроллер системы пассивной безопасности |
| 3 | 5 Ампер Бежевый | Индикатор. Система безопасности и индикатор. Подушка безопасности пассажира OfT |
| 4 | 30 А Зеленый | Мотор стеклоочистителя |
| 5 | 15 А Синий | Радио |
| 6 | 15 А Синий | Регулировка наружных зеркал. Лево и право |
| 7 | 5 Ампер Бежевый | Электронное управление коробкой передач (парковка/блокировка заднего хода). Фотохроматическое зеркало заднего вида и BCM |
| 8 | 15 А Синий | Радио |
| 9 | 10 ампер красный | Свет на крыше, Рог. Противоугонная сигнализация, подсветка задней двери и контроль давления в шинах |
| 10 | 5 Ампер Бежевый | Контроль скорости |
| 11 | 15 А Синий | Катушка зажигания 6 цил. |
| 12 | 10 ампер красный | Форсунки омывателя с подогревом |
| 13 | 10 ампер красный | Запасной |
| 14 | 20 ампер желтый | Диагностический разъем |
| 15 | 5 Ампер Бежевый | Использование остаточного тепла двигателя |
| 16 | Запасной | |
| 17 | Запасной | |
| 18 | Запасной | |
| 19 | 40 А Оранжевый | Окно питания. Фронт |
| 20 | 10 ампер красный | Спойлер Мотор |
| 21 | 30 А Зеленый | Регулировка сиденья с правой стороны |
| 22 | 30 А Зеленый | Регулировка сиденья слева |
| 23 | 15 А Синий | Усилитель звука (усилитель) |
| 24 | 30 А Зеленый | Подогрев сиденья |
| 25 | 20 ампер желтый | Пневматический блок управления, обогреватель заднего стекла |
| 26 | 20 ампер желтый' | Центральный замок |
| 30 | Запасной | |
| 31 | 15 А Синий | Зажигалка. Освещение бардачка |
| 32 | 15 А Синий | Щетка стеклоочистителя. Насос омывателя. Мигалка фар |
| 33 | 5 Ампер Бежевый | Использование остаточного тепла двигателя |
| 34 | Запасной | |
| 35 | 15 А Синий | Радиочастотный пульт дистанционного управления. Предупреждающая сигнализация об опасности. Приборный щиток. Использование остаточного тепла двигателя |
| 36 | 30 А Зеленый | Использование остаточного тепла двигателя |
| 37 | 5 Ампер Бежевый | Циркуляционный воздух. Приборный щиток. Радиочастотный пульт дистанционного управления. Использование остаточного тепла двигателя |

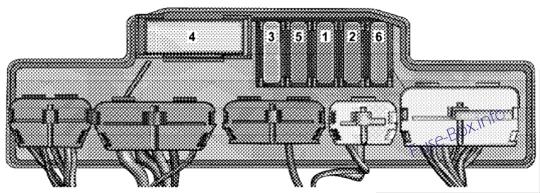

Модуль управления реле
| полость | Amp | Схемы |
|---|---|---|
| 1 | 15 А Синий | Тяговая система |
| 2 | 15 А Синий | Управление двигателем 2 |
| 3 | 15 А Синий | Управление двигателем 1 |
| 4 | 40 А Оранжевый | Воздушный насос |
| 5 | 15 А Синий | Топливный насос |
| 6 | 15 А Синий | Horn |

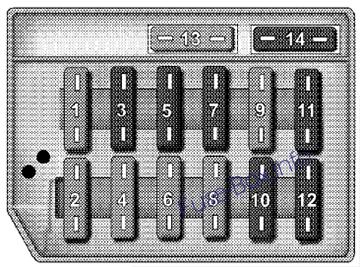

Блок предохранителей в салоне
| полость | Amp | Схемы |
|---|---|---|
| 1 | Не назначен | |
| 2 | 15 А Синий | Стоп-сигнал/контроль скорости |
| 3 | 7,5 А Коричневый | Правый дальний свет. Индикатор дальнего света |
| 4 | 15 А Синий | Световой сигнал заднего хода/поворота. Зеркало заднего вида с автоматическим затемнением |
| 5 | 7,5 А Коричневый | Левый дальний свет |
| 6 | 15 А Синий | Правый ближний свет |
| 7 | 7,5 А Коричневый | Правый парковочный/задний габаритный фонарь |
| 8 | 15 А Синий | Левый ближний свет |
| 9 | 15 А Синий | Противотуманные фары |
| 10 | 7,5 А Коричневый | Левый парковочный/задний габаритный фонарь |
| 11 | 7,5 А Коричневый | Освещение номерного знака/приборного щитка/подсветка символов |
| 12 | 7,5 А Коричневый | Задний противотуманный фонарь (только для европейских рынков) |
| 13 | Не используется | |
| 14 | Не используется |
2005
Блок предохранителей в моторном отсеке
| полость | Amp | Схемы |
|---|---|---|
| 1 | 5 Ампер Бежевый | Сигнал открытия гаражных ворот, TPM и подогрев сидений |
| 2 | 5 Ампер Бежевый | Подушка безопасности пассажира выключена Контроллер системы пассивной безопасности |
| 3 | 5 Ампер Бежевый | Индикатор, система безопасности и индикатор, подушка безопасности пассажира отключена |
| 4 | 7,5 А Коричневый | Зеркало с подогревом |
| 5 | 15 А Синий | Радио (купе) |
| 5 | 20 ампер желтый | Модуль управления крышей (родстер) |
| 6 | 5 Ампер Бежевый | Регулировка наружного зеркала заднего вида, левого и правого (купе) |
| 6 | 40 А Оранжевый | Гидроблок крыши (родстер) |
| 7 | 5 Ампер Бежевый | Электронное управление коробкой передач (парковка/блокировка заднего хода) и BCM |
| 8 | 15 А Синий | Радио |
| 9 | 10 ампер красный | Свет на крыше, звуковой сигнал, противоугонная сигнализация, лампа в багажнике и контроль давления в шинах |
| 10 | 5 Ампер Бежевый | Контроль скорости |
| 11 | 15 А Синий | Катушка зажигания 6 цил. |
| 12 | 10 ампер красный | Форсунки омывателя с подогревом |
| 13 | Запасной | |
| 14 | 10 ампер красный | Диагностический разъем |
| 15 | 5 Ампер Бежевый | Использование остаточного тепла двигателя |
| 16 | 30 А Зеленый | Мотор стеклоочистителя |
| 17 | 40 А Оранжевый | Электронная программа стабилизации |
| 18 | 40 А Оранжевый | Электронная программа стабилизации |
| 19 | 40 А Оранжевый | Электростеклоподъемник, передний |
| 20 | 10 ампер красный | Спойлер Мотор |
| 21 | 30 А Зеленый | Регулировка сиденья с правой стороны |
| 22 | 30 А Зеленый | Регулировка сиденья слева |
| 23 | 15 А Синий | Усилитель звука (усилитель) |
| 24 | 30 А Зеленый | Подогрев сиденья |
| 25 | 20 ампер желтый | Пневматический блок управления, обогреватель заднего стекла |
| 26 | 20 ампер желтый | Центральный замок |
| 30 | Запаска (купе) | |
| 30 | 15 А Синий | Радио (родстер) |
| 31 | 15 А Синий | Прикуриватель, подсветка бардачка |
| 32 | 15 А Синий | Стеклоочиститель, насос омывателя, мигалка фар |
| 33 | 5 Ампер Бежевый | Использование остаточного тепла двигателя |
| 34 | Запаска (купе) | |
| 34 | 30 А Зеленый | Климат-контроль (родстер) |
| 35 | 15 А Синий | Радиочастотный пульт дистанционного управления, аварийная световая сигнализация, комбинация приборов, утилизация остаточного тепла двигателя |
| 36 | 30 А Зеленый | Климат-контроль (купе) |
| 36 | 5 Ампер Бежевый | Регулировка наружных зеркал заднего вида (родстер) |
| 37 | 5 Ампер Бежевый | Циркуляционный воздух, комбинация приборов, радиочастотное дистанционное управление, утилизация остаточного тепла двигателя |
Модуль управления реле
| полость | Amp | Схемы |
|---|---|---|
| 1 | 15 А Синий | Тяговая система |
| 2 | 15 А Синий | Управление двигателем 2 |
| 3 | 15 А Синий | Управление двигателем 1 |
| 4 | 40 А Оранжевый | Воздушный насос |
| 5 | 15 А Синий | Топливный насос |
| 6 | 15 А Синий | Horn |
Блок предохранителей в салоне
| полость | Amp | Схемы |
|---|---|---|
| 1 | Не назначен | |
| 2 | 15 А Синий | Стоп-сигнал/контроль скорости |
| 3 | 7,5 А Коричневый | Правый дальний свет, индикатор дальнего света |
| 4 | 15 А Синий | Световой сигнал заднего хода/поворота |
| 5 | 7,5 А Коричневый | Левый дальний свет |
| 6 | 15 А Синий | Правый ближний свет |
| 7 | 7,5 А Коричневый | Правый парковочный/задний габаритный фонарь |
| 8 | 15 А Синий | Левый ближний свет |
| 9 | 15 А Синий | Противотуманные фары |
| 10 | 7,5 А Коричневый | Левый парковочный/задний габаритный фонарь |
| 11 | 7,5 А Коричневый | Номерной знак/Подсветка комбинации приборов/Подсветка Svmbol |
| 12 | 7,5 А Коричневый | Задний противотуманный фонарь (только для европейских рынков) |
| 13 | Не используется - запасной предохранитель | |
| 14 | Не используется - запасной предохранитель |
2006
Блок предохранителей в моторном отсеке
| полость | Amp | Схемы |
|---|---|---|
| 1 | 5 Ампер Бежевый | Сигнал открытия двери гаража. TPM и подогрев сидений |
| 2 | 5 Ампер Бежевый | Подушка безопасности пассажира выключена Контроллер системы пассивной безопасности |
| 3 | 5 Ампер Бежевый | Индикатор. Система безопасности и индикатор. Подушка безопасности пассажира OfT |
| 4 | 7,5 А Коричневый | Зеркало с подогревом |
| 5 | 15 А Синий | Радио (купе) |
| 5 | 20 ампер желтый' | Модуль управления крышей (родстер) |
| 6 | 5 Ампер Бежевый | Регулировка наружных зеркал. Слева и справа (купе) |
| 6 | 40 А Оранжевый | Гидроблок крыши (родстер) |
| 7 | 5 Ампер Бежевый | Электронное управление коробкой передач (парковка/блокировка заднего хода) и BCM |
| 8 | 15 А Синий | Радио |
| 9 | 10 ампер красный | Свет на крыше. Рог. Противоугонная сигнализация. Лампа груза и контроль давления в шинах |
| 10 | 5 Ампер Бежевый | Контроль скорости |
| 11 | 15 А Синий | Катушка зажигания 6 цил. |
| 12 | 10 ампер красный | Форсунки омывателя с подогревом |
| 13 | Запасной | |
| 14 | 10 ампер красный | Диагностический разъем |
| 15 | 5 Ампер Бежевый | Использование остаточного тепла двигателя |
| 16 | 10 ампер красный | Спойлер Мотор |
| 17 | 40 А Оранжевый | Электронная программа стабилизации |
| 18 | 40 А Оранжевый | Электронная программа стабилизации |
| 19 | 40 А Оранжевый | Окно питания. Фронт |
| 20 | 30 А Зеленый | Мотор стеклоочистителя |
| 21 | 30 А Зеленый | Регулировка сиденья с правой стороны |
| 22 | 30 А Зеленый | Регулировка сиденья слева |
| 23 | 15 А Синий | Усилитель звука (усилитель) |
| 24 | 30 А Зеленый | Подогрев сиденья |
| 25 | 20 ампер желтый | Пневматический блок управления. Обогрев заднего стекла |
| 26 | 20 ампер желтый' | Центральный замок |
| 30 | Запаска (купе) | |
| 30 | 15 А Синий | Радио (родстер) |
| 31 | 15 А Синий | Прикуриватель, подсветка бардачка |
| 32 | 15 А Синий | Стеклоочиститель, насос омывателя. Мигалка фар |
| 33 | 5 Ампер Бежевый | Использование остаточного тепла двигателя |
| 34 | Запаска (купе) | |
| 34 | 30 А Зеленый | Климат-контроль (родстер) |
| 35 | 15 А Синий | Радиочастотный пульт дистанционного управления. Предупреждающая сигнализация об опасности. Приборный щиток. Использование остаточного тепла двигателя |
| 36 | 30 А Зеленый | Климат-контроль (купе) |
| 36 | 5 Ампер Бежевый | Регулировка наружных зеркал заднего вида (родстер) |
| 37 | 5 Ампер Бежевый | Циркуляционный воздух. Комбинация приборов, радиочастотный пульт дистанционного управления. Использование остаточного тепла двигателя |
Модуль управления реле
| полость | Amp | Схемы |
|---|---|---|
| 1 | 15 А Синий | Тяговая система |
| 2 | 15 А Синий | Управление двигателем 2 |
| 3 | 15 А Синий | Управление двигателем 1 |
| 4 | 40 А Оранжевый | Воздушный насос |
| 5 | 15 А Синий | Топливный насос |
| 6 | 15 А Синий | Horn |
Блок предохранителей в салоне
| полость | Amp | Схемы |
|---|---|---|
| 1 | Не назначен | |
| 2 | 15 А Синий | Стоп-сигнал/контроль скорости |
| 3 | 7,5 А Коричневый | Правый дальний свет. Индикатор дальнего света |
| 4 | 15 А Синий | Световой сигнал заднего хода/поворота |
| 5 | 7,5 А Коричневый | Левый дальний свет |
| 6 | 15 А Синий | Правый ближний свет |
| 7 | 7,5 А Коричневый | Правый парковочный/задний габаритный фонарь |
| 8 | 15 А Синий | Левый ближний свет |
| 9 | 15 А Синий | Противотуманные фары |
| 10 | 7,5 А Коричневый | Левый парковочный/задний габаритный фонарь |
| 11 | 7,5 А Коричневый | Освещение номерного знака/приборного щитка/подсветка символов |
| 12 | Не используется - запасной предохранитель | |
| 13 | Не используется - запасной предохранитель | |
| 14 | Не используется - запасной предохранитель |
2007, 2008
Блок предохранителей в моторном отсеке
| полость | Amp | Схемы |
|---|---|---|
| 1 | 5 Ампер Бежевый | Сигнал открытия двери гаража. Контроль давления в шинах и подогрев сидений |
| 2 | 5 Ампер Бежевый | Блок управления подушкой безопасности |
| 3 | 5 Ампер Бежевый | Индикатор. Система безопасности и индикатор подушки безопасности пассажира OfT |
| 4 | 7,5 А Коричневый | Зеркало с подогревом |
| 5 | 15 А Синий | Радио (купе) |
| 5 | 25 А Белый | Модуль управления крышей (родстер) |
| 6 | 5 Ампер Бежевый | Регулировка наружных зеркал. Слева и справа (купе) |
| 6 | 40 А Оранжевый | Гидроблок крыши (родстер) |
| 7 | 5 Ампер Бежевый | Модуль классификации занятий (правое место) |
| 8 | 15 А Синий | Радио |
| 9 | 5 Ампер Бежевый | Блок управления подушкой безопасности |
| 10 | 5 Ампер Бежевый | Контроль скорости |
| 11 | 15 А Синий | Катушка зажигания 6 цил. |
| 12 | 10 ампер красный | Нагреватель омывающей жидкости. Нагреватель форсунки омывателя |
| 13 | 10 ампер красный | Свет на крыше. Рог. Противоугонная сигнализация. Освещение багажника и контроль давления в шинах |
| 14 | 10 ампер красный | Диагностический разъем |
| 15 | 5 Ампер Бежевый | Климат-контроль. Вспомогательный водяной насос |
| 16 | 10 ампер красный | Спойлер Мотор |
| 17 | 40 А Оранжевый | Электронная программа стабилизации |
| 18 | 40 А Оранжевый | Электронная программа стабилизации |
| 19 | 40 А Оранжевый | Окно питания. Фронт |
| 20 | 30 А Зеленый | Мотор стеклоочистителя |
| 21 | 30 А Зеленый | Регулировка сиденья с правой стороны |
| 22 | 30 А Зеленый | Регулировка сиденья слева |
| 23 | 15 А Синий | Усилитель звука (усилитель) |
| 24 | 30 А Зеленый | Подогрев сиденья |
| 25 | 20 ампер желтый | Пневматический блок управления. Обогрев заднего стекла |
| 26 | 20 ампер желтый | Центральный замок |
| 30 | Запаска (купе) | |
| 30 | 15 А Синий | Радио (родстер) |
| 31 | 15 А Синий | Зажигалка. Освещение бардачка |
| 32 | 15 А Синий | Щетка стеклоочистителя. Насос омывателя. Мигалка фар |
| 33 | 5 Ампер Бежевый | Устройство управления |
| 34 | Запаска (купе) | |
| 34 | 30 А Зеленый | Климат-контроль (родстер) |
| 35 | 15 А Синий | Радиочастотный пульт дистанционного управления. Предупреждающая сигнализация об опасности. Приборный щиток. Климат-контроль |
| 36 | 30 А Зеленый | Климат-контроль (купе) |
| 36 | 5 Ампер Бежевый | Регулировка наружных зеркал заднего вида (родстер) |
| 37 | 7,5 А Коричневый | Циркуляционный воздух. Приборный щиток. Радиочастотный пульт дистанционного управления. Климат-контроль. Центральный блок управления |
Модуль управления реле
| полость | Amp | Схемы |
|---|---|---|
| 1 | 15 А Синий | Тяговая система |
| 2 | 15 А Синий | Управление двигателем 2 |
| 3 | 15 А Синий | Управление двигателем 1 |
| 4 | 40 А Оранжевый | Воздушный насос |
| 5 | 15 А Синий | Топливный насос |
| 6 | 15 А Синий | Horn |
Блок предохранителей в салоне
| полость | Amp | Схемы |
|---|---|---|
| 1 | Не назначен | |
| 2 | 15 А Синий | Стоп-сигнал/контроль скорости |
| 3 | 7,5 А Коричневый | Правый дальний свет. Индикатор дальнего света |
| 4 | 15 А Синий | Световой сигнал заднего хода/поворота |
| 5 | 7,5 А Коричневый | Левый дальний свет |
| 6 | 15 А Синий | Правый ближний свет |
| 7 | 7,5 А Коричневый | Правый парковочный/задний габаритный фонарь |
| 8 | 15 А Синий | Левый ближний свет |
| 9 | 15 А Синий | Противотуманные фары |
| 10 | 7,5 А Коричневый | Левый парковочный/задний габаритный фонарь |
| 11 | 7,5 А Коричневый | Освещение номерного знака/приборного щитка/подсветка символов |
| 12 | Не используется - запасной предохранитель | |
| 13 | Не используется - запасной предохранитель | |
| 14 | Не используется - запасной предохранитель |
