Предохранители и реле Chrysler Pacifica (CS, 2004-2008)
Схемы относятся к указанным годам и вариантам Chrysler Pacifica (CS, 2004-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Схема предохранителей Chrysler Pacifica 2004-2008 гг.
Предохранители прикуривателя (розетка) в Chrysler Pacifica находятся предохранители №24 (Розетка питания (по выбору)), №26 (Розетка) в блоке предохранителей моторного отсека.
Оглавление
Встроенный силовой модуль (блок предохранителей)

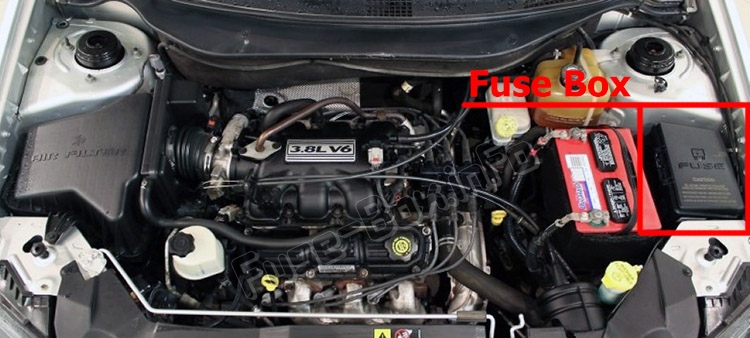

Расположение блока предохранителей
Встроенный силовой модуль (IPM) расположен в моторном отсеке рядом с аккумуляторной батареей.

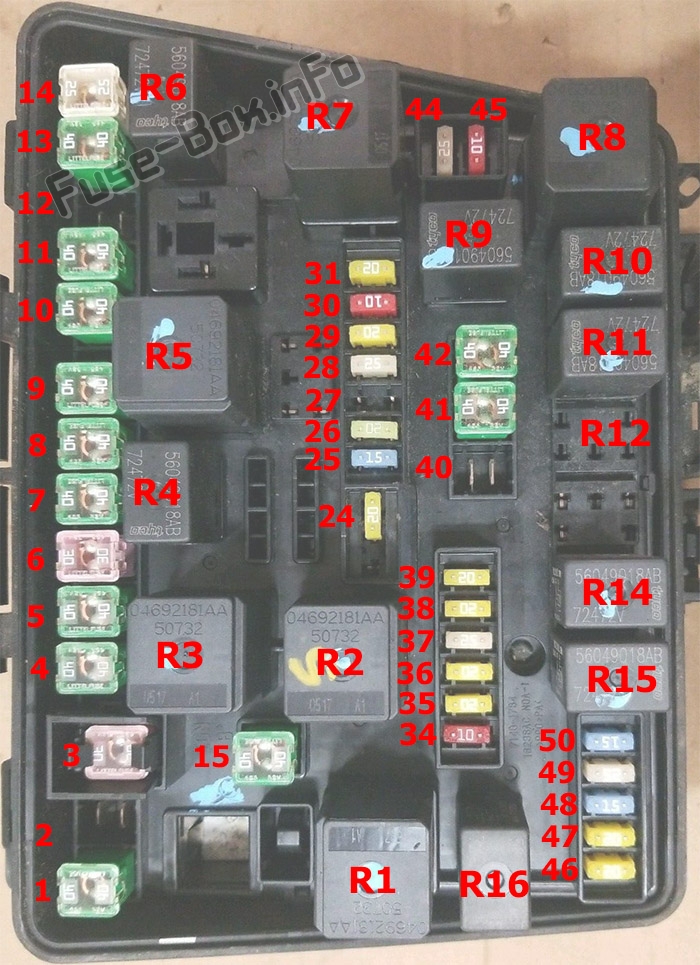

Схема блока предохранителей
Назначение предохранителей во встроенном силовом модуле
| полость | Amp | Описание |
|---|---|---|
| Макси предохранители: | ||
| 1 | 40 А Зеленый | Насос антиблокировочной тормозной системы (ABS) |
| 2 | Запасной | |
| 3 | 30 ампер розовый | Выключение зажигания (IOD) |
| 4 | 40 А Зеленый | Модуль управления кузовным оборудованием (BCM), канал 1 |
| 5 | 40 А Зеленый | Электронная подсветка (EBL) |
| 6 | 30 ампер розовый | Передние дворники |
| 7 | 40 А Зеленый | Стартер |
| 8 | 40 А Зеленый | Сиденье с электроприводом C/B |
| 9 | 40 А Зеленый | Люк с электроприводом |
| 10 | Запасной | |
| 11 | 40 А Зеленый | Омыватель фар, задняя дверь с электроприводом |
| 12 | Запасной | |
| 13 | 40 А Зеленый | Вентилятор радиатора 1 |
| 14 | Запасной | |
| 15 | 40 А Зеленый | Модуль антиблокировочной тормозной системы (ABS) |
| 40 | 40 А Зеленый | Узел двери водителя |
| 41 | 40 А Зеленый | Узел пассажирской двери |
| 42 | 40 А Зеленый | Передний вентилятор |
| Мини предохранители: | ||
| 24 | 20 ампер желтый | Розетка питания (по выбору) |
| 25 | 15 А Синий | Радио, усилитель, навигация, телефон с громкой связью (HFM), электронный информационный центр автомобиля (EVIC), EC, SNRF, зеркало |
| 26 | 20 ампер желтый | Розетка |
| 27 | Запасной | |
| 28 | 25 ампер натуральный | Horn |
| 29 | 20 ампер желтый | Комбинация приборов, CHMSL, стоп-сигналы, антиблокировочная тормозная система (ABS) |
| 30 | 10 ампер красный | Выключатель зажигания |
| 31 | 20 ампер желтый | Опасность |
| 34 | Запасной | |
| 35 | Запасной | |
| 36 | 20 ампер желтый | Соленоид электронной автоматической коробки передач (EATX) |
| 37 | 25 ампер натуральный | ASD |
| 38 | 20 ампер желтый | Топливный насос |
| 39 | 20 ампер желтый | Муфта кондиционера, MTV |
| 44 | 25 ампер натуральный | Задние сиденья с подогревом |
| 45 | 10 ампер красный | Антиблокировочная тормозная система (ABS) Зажигание Работа |
| 46 | 20 ампер желтый | Пассажирская дверь |
| 47 | 20 ампер желтый | Водительская дверь |
| 48 | 15 А Синий | PLG, OHC, блок управления кузовным оборудованием (BCM), навигация, телефон с громкой связью (HFM) |
| 49 | 25 ампер натуральный | Усилитель |
| 50 | 15 А Синий | HVAC, DVD, RAD, CLK, SKREEM |
| Реле: | ||
| R1 | Дверной узел | |
| R2 | Пусковой двигатель | |
| R3 | Обогрев заднего стекла | |
| R4 | Управление передачей | |
| R5 | Run | |
| R6 | Топливный насос | |
| R7 | Двигатель переднего вентилятора | |
| R8 | Аксессуар | |
| R9 | Horn | |
| R10 | Передний стеклоочиститель высокий/низкий | |
| R11 | Передний стеклоочиститель вкл./выкл. | |
| R12 | Клапан настройки коллектора | |
| R14 | Муфта компрессора кондиционера | |
| R15 | Авто Чут Доун | |
| R16 | Задний вспомогательный вентилятор |
