Предохранители и реле Chrysler Pacifica (RU, 2017-2019-…)
Схемы относятся к указанным годам и вариантам Chrysler Pacifica (RU, 2017-2019-…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Оглавление
Схема предохранителей Chrysler Pacifica 2017-2019…
Предохранители прикуривателя/розеткиявляются предохранители F60 (задний грузовой APO), F85 (прикуриватель) в блоке предохранителей моторного отсека.
Расположение блока предохранителей
Расположение блока предохранителей

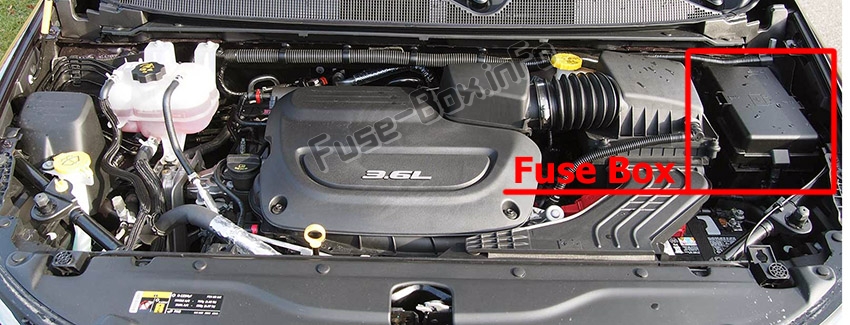

Моторного отсека
Центр распределения питания расположен в моторном отсеке рядом с аккумуляторной батареей.

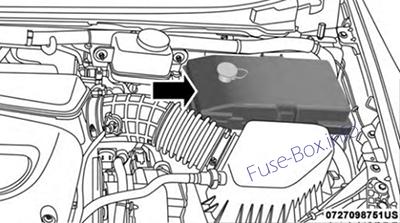

Гибридный
Этот центр содержит патронные предохранители, мини-предохранители, микропредохранители, автоматические выключатели и реле. Этикетка, идентифицирующая каждый компонент, напечатана на внутренней стороне крышки.
Предохранители салона (2017)
Внутренний блок предохранителей расположен в салоне на левой боковой приборной панели под панелью приборов.
Схема блока предохранителей
Схема блока предохранителей
2017

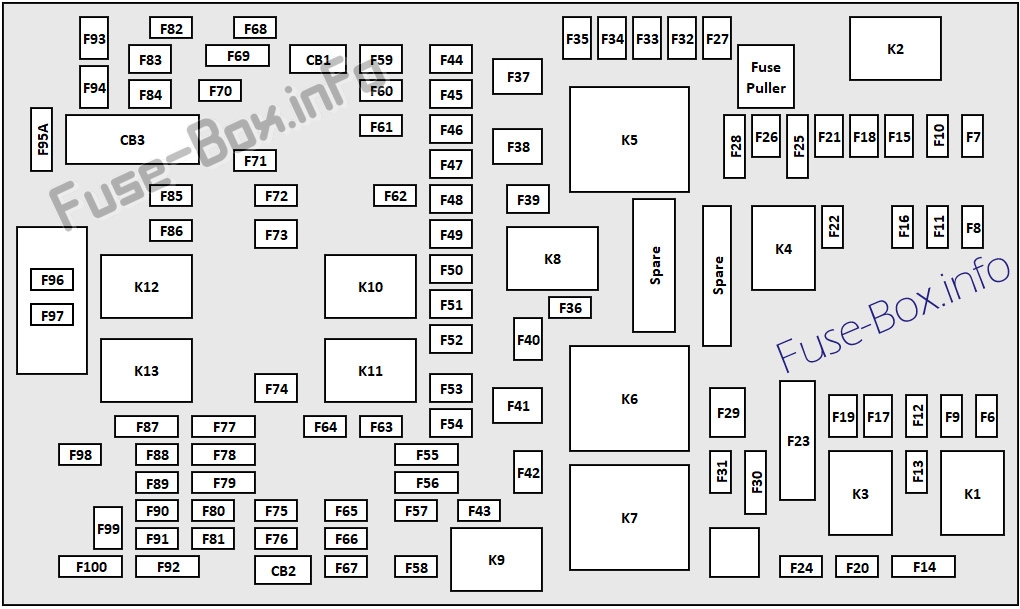

Моторного отсека
| полость | Картриджный предохранитель | Плавкий предохранитель | Описание |
|---|---|---|---|
| F06 | - | - | Не используется |
| F07 | - | 25 ампер чистый | Катушка зажигания/топливная форсунка |
| F08 | - | - | Не используется |
| F09 | - | 25 ампер чистый | Усилитель/ANC |
| F10 | - | - | Не используется |
| F11 | - | - | Не используется |
| F12 | - | 5-амперный загар | Датчик батареи (IBS) |
| F13 | - | - | Не используется |
| F14 | - | 10 ампер красный | ECM |
| F15 | 40 А Зеленый | - | Силовые замки |
| F16 | - | 20 ампер желтый | ECM |
| F17 | 30 ампер розовый | - | Стартер |
| F18 | 40 А Зеленый | Канал CBC № 4 (Внешнее освещение № 1) | |
| F19 | 25 ампер чистый | Соленоид складывания сидений 2-го ряда LT | |
| F20 | - | 10 ампер красный | Муфта компрессора кондиционера |
| F21 | 25 ампер чистый | — | Соленоид складывания сидений 2-го ряда RT |
| F22 | - | - | Не используется |
| F23 | - | - | Не используется |
| F24 | - | 20 ампер желтый | Задний стеклоочиститель |
| F25B | 10 ампер красный | Дверь LT RR/Модуль разблокировки RT RR/Активная решетчатая заслонка/Зеркало с электроприводом | |
| F26 | 40 А Зеленый | - | Двигатель переднего вентилятора HVAC |
| F27 | 25 ампер чистый | - | Модуль задней раздвижной двери |
| F28 | 10 ампер красный | Диагностический порт/ порт USB/ порт AUX/ порт USB для видео | |
| F29 | - | - | Не используется |
| F30 | — | 15 А Синий | Медиа-концентратор 1, 2/ силовой поясничный отдел |
| F31 | - | - | Не используется |
| F32 | 20 ампер синий | - | ECM |
| F33 | 30 ампер розовый | - | Модуль электропривода задней двери |
| F34 | 25 ампер чистый | - | Дверной узел RR |
| F35 | 25 ампер чистый | - | Модуль управления люком |
| F36 | - | - | Не используется |
| F37 | 40 А Зеленый | - | Канал CBC № 4 (Внешнее освещение № 2) |
| F38 | 60 А Желтый | - | Пылесос |
| F39 | 25 ампер чистый | - | Двигатель вентилятора ОВКВ |
| F40 | - | - | Не используется |
| F41 | - | - | Не используется |
| F42 | 30 ампер розовый | - | Складной модуль сиденья |
| F43 | - | 20 ампер желтый | Двигатель топливного насоса |
| F44 | 30 ампер розовый | - | Канал CBC № 1 (внутреннее освещение) |
| F45 | 30 ампер розовый | - | Инвертор мощности |
| F46 | 30 ампер розовый | - | Модуль водительской двери |
| F47 | 30 ампер розовый | - | Модуль пассажирской двери |
| F48 | - | - | Не используется |
| F49 | 25 ампер чистый | - | Модуль раздвижной двери RR |
| F50 | 25 ампер чистый | - | Модуль задней двери |
| F51 | 30 ампер розовый | - | Передний стеклоочиститель |
| F52 | 30 ампер розовый | - | Тормозной вакуумный насос |
| F53 | - | - | Не используется |
| F54 | 40 А Зеленый | - | ESP-ECU и клапаны |
| F55 | 15 А Синий | Система бесключевого зажигания/DVD/модуль распознавания голоса | |
| F56 | 10 ампер красный | Передний и задний модуль управления HVAC/ЕСП/ESC | |
| F57 | - | - | Не используется |
| F58 | - | - | Не используется |
| F59 | 30 ампер розовый | - | Розетка с 7-контактным разъемом — при наличии |
| F60 | - | 20 ампер желтый | Задний грузовой АПО |
| F61 | — | 20 ампер желтый | Буксировка прицепа вправо Остановка/поворот — при наличии |
| F62 | - | - | Не используется |
| F63 | — | 20 ампер желтый | Буксировка прицепа влево Остановка/поворот — при наличии |
| F64 | - | 15 А Синий | Налобный фонарь RT HID |
| F65 | - | - | Не используется |
| F66 | — | 15 А Синий | Кластер панели приборов (IPC) |
| F67 | 10 ампер красный | Датчик температуры в автомобиле/датчик влажности/модуль системы помощи водителю (DASM)/система помощи при парковке (PAM) — при наличии | |
| F68 | - | - | Не используется |
| F69 | - | - | Не используется |
| F70 | - | - | Не используется |
| F71 | - | 20 ампер желтый | Horn |
| F72 | — | 10 ампер красный | Зеркала с подогревом — при наличии |
| F73 | 30 ампер розовый | - | Обогрев заднего стекла (EBL) |
| F74 | 20 ампер синий | - | Резервное копирование прицепа |
| F75 | — | 5-амперный загар | Потолочная консоль / RR ISC |
| F76 | - | 20 ампер желтый | Uconnect/ DCSD/ Телематика |
| F77 | 10 ампер красный | RR Entertainment Screen 1 And 2/ Media Screen 1 And 2/ 3rd Row Только зарядка через USB/ 2nd Row YSB Только зарядка/ Люк на крыше / Датчик дождя / CRVMM/ | |
| F78 | - | 15 А Синий | Комбинация приборов/E-Shifter |
| F79 | — | 10 ампер красный | ICS/передний и задний HVAC/SCCM/EPB |
| F80 | - | - | Не используется |
| F81 | - | - | Не используется |
| F82 | - | - | Не используется |
| F83 | 20 ампер синий | — | Парковочные огни TT — при наличии |
| F84 | 40 А Зеленый | - | Моторный насос ESP |
| F85 | - | 20 ампер желтый | Зажигалка |
| F86 | - | - | Не используется |
| F87 | - | - | Не используется |
| F88 | - | 20 ампер желтый | Передние сиденья с подогревом |
| F89 | - | 20 ампер желтый | Задние сиденья с подогревом |
| F90 | - | - | Не используется |
| F91 | 20 ампер желтый | Передние вентилируемые сиденья/ Рулевое колесо с подогревом | |
| F92 | - | - | Не используется |
| F93 | - | - | Не используется |
| F94 | - | - | Не используется |
| F95 | - | 10 ампер красный | USB-порт только для зарядки |
| F96 | — | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) (подушка безопасности) |
| F97 | — | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) (подушка безопасности) |
| F98 | - | 15 А Синий | Левая ксеноновая фара |
| F99 | 30 ампер розовый | Электрический тормозной модуль/ буксировщик прицепа — при наличии | |
| F100 | 10 ампер красный | AHLM/камера заднего вида/ LBSS/ RBSS/CVPM/ датчик влажности/датчик температуры в автомобиле |

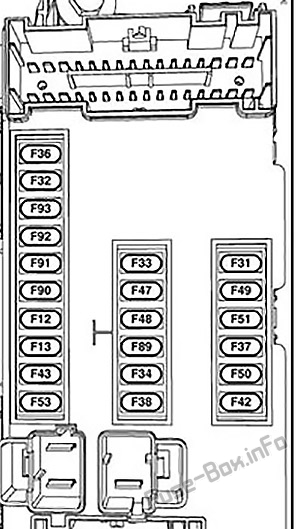

Приборная доска
| полость | Плавкий предохранитель | Описание |
|---|---|---|
| F13 | 15 А Синий | Левый ближний свет |
| F32 | 10 ампер красный | Внутреннее освещение |
| F36 | 10 ампер красный | Модуль вторжения / Сирена |
| F37 | 7,5 А Коричневый | Доп. Модуль банка переключателей (ASBM) |
| F38 | 20 ампер желтый | Все двери запираются/отпираются |
| F43 | 20 ампер желтый | Насос омывателя спереди |
| F48 | 20 ампер желтый | Рога |
| F49 | 7,5 А Коричневый | Поясничная поддержка |
| F51 | 10 ампер красный | Переключатель стеклоподъемника водителя / зеркала с электроприводом — при наличии |
| F53 | 7,5 А Коричневый | Порт UCI (USB и AUX) |
| F89 | 5-амперный загар | Лампа багажника |
| F91 | 5-амперный загар | Противотуманная фара передняя левая |
| F92 | 5-амперный загар | Противотуманная фара передняя правая |
| F93 | 10 ампер красный | Ближний свет справа |
2017 Гибрид
Моторного отсека
| полость | Картриджный предохранитель | Плавкий предохранитель | Описание |
|---|---|---|---|
| F06 | - | 15 А Синий | Низкотемпературный активный насос |
| F07 | - | 25 ампер чистый | Катушка зажигания/топливная форсунка |
| F08 | - | 25 ампер чистый | Усилитель / ANC |
| F09 | - | - | Не используется |
| F10 | 15 А Синий | Вспомогательный высокотемпературный насос и электрическая охлаждающая жидкость высокого напряжения Htr Enable | |
| F11 | - | 15 А Синий | ELCM / FTIV |
| F12 | - | 5-амперный загар | Датчик батареи (IBS) |
| F13 | - | - | Не используется |
| F14A | - | 10 ампер красный | Медиа-центр 1, 2, 3 |
| F14B | - | Поясничный переключатель Pwr | |
| F15 | 40 А Зеленый | - | Силовые замки |
| F16 | - | 20 ампер желтый | ECM |
| F17 | - | - | Не используется |
| F18 | 40 А Зеленый | “ | Канал CBC № 4 (Внешнее освещение № 1) |
| F19 | - | - | Не используется |
| F20 | - | 10 ампер красный | Низкотемпературный пассивный насос |
| F21 | 20 ампер синий | - | PIM - Парковочный двигатель PAWL |
| F22 | - | - | Не используется |
| F23 | - | - | Не используется |
| F24 | - | 20 ампер желтый | Задний стеклоочиститель |
| F25A | 10 ампер красный | Громкая связь (модуль открывания левой и правой задней двери) | |
| F25B | - | (10 ампер красный) | Активная заслонка решетки |
| F26 | 40 А Зеленый | - | Двигатель переднего вентилятора HVAC |
| F27 | 25 ампер чистый | - | Модуль задней раздвижной двери |
| F28A | - | 10 ампер красный | Диагностический порт |
| F28B | — | (10 ампер красный) | Порт USB + AUX (UCI) (IP) / USB-порт видео |
| F29 | - | - | Не используется |
| F30A | - | 10 ампер красный | ЭБУ/ПИМ |
| F30B | - | (10 ампер красный) | Не используется |
| F31 | - | 10 ампер красный | 3-, 4-ходовые клапаны |
| F32 | 20 ампер синий | - | ECM |
| F33 | 30 ампер розовый | - | Модуль электропривода задней двери |
| F34 | 25 ампер чистый | — | Модуль управления задней дверью — L |
| F35 | 25 ампер чистый | - | Модуль управления люком |
| F36 | - | - | Не используется |
| F37 | 40 А Зеленый | — | Канал CBC № 4 (Внешнее освещение / PCM № 2) |
| F38 | - | - | Не используется |
| F39 | 25 ампер чистый | - | Двигатель заднего вентилятора HVAC |
| F40 | 20 ампер синий | - | Транс масляный насос |
| F41 | - | - | Не используется |
| F42 | - | - | Не используется |
| F43 | - | 20 ампер желтый | Двигатель топливного насоса |
| F44 | 30 ампер розовый | — | Канал CBC № 1 (внутреннее освещение) |
| F45 | 30 ампер розовый | - | Инвертор мощности |
| F46 | 30 ампер розовый | - | Модуль водительской двери |
| F47 | 30 ампер розовый | - | Модуль пассажирской двери |
| F48 | 40 А Зеленый | - | Электродвигатель EBCM |
| F49 | 25 ампер чистый | “ | Модуль задней сдвижной двери - Lt |
| F50 | 25 ампер чистый | “ | Модуль управления задней дверью — Rt |
| F51 | 30 ампер розовый | - | Передний стеклоочиститель |
| F52 | - | - | Не используется |
| F53 | - | - | Не используется |
| F54 | 40 А Зеленый | - | ESP-ECU и клапаны |
| F55A | — | 15 А Синий | Радиочастотный концентратор/KIN/ESL — только BUX |
| F55B | - | (15 А синий) | DVD/видеомагнитофон |
| F56A | - | 10 ампер красный | ОКМ/ESL |
| F56B | — | (10 ампер красный) | ESC — электрическая система курсовой устойчивости / ESP / EBCM |
| F57 | - | 20 ампер желтый | PIM - Основной источник питания |
| F58 | - | - | Не используется |
| F59 | - | - | Не используется |
| F60 | - | 20 ампер желтый | Задний грузовой АПО |
| F61 | - | - | Не используется |
| F62 | — | 20 ампер желтый | PIM — резервный основной источник питания |
| F63 | - | - | Не используется |
| F64 | - | - | Не используется |
| F65 | - | - | Не используется |
| F66 | — | 15 А Синий | Кластер панели приборов (IPC) |
| F67 | — | 10 ампер красный | HALF / PTS / Модуль системы помощи водителю (DASM) |
| F68 | - | - | Не используется |
| F69A | - | 15 А Синий | BPCM |
| F69B | - | (15 А синий) | BPCM (избыточный) |
| F70 | - | 5-амперный загар | EAC |
| F71 | - | 20 ампер желтый | Horn |
| F72 | - | - | Не используется |
| F73 | 30 ампер розовый | - | Обогрев заднего стекла (EBL) |
| F74 | - | - | Не используется |
| F75 | - | 5-амперный загар | Потолочная консоль / задняя ICS |
| F76 | — | 20 ампер желтый | Uconnect/ DCSD/ Телематика |
| F77A | — | 10 ампер красный | Задний развлекательный / медиа-центр |
| F77B | (10 ампер красный) | Люк на крыше / Rain Snsr / ECM / Pass YVDO Sw Enable / EC Mirror / PIM | |
| F78A | - | 15 А Синий | TCM / электронная коробка передач |
| F78B | - | (15 А синий) | Приборный щиток |
| F79A | — | 10 ампер красный | ICS / Frt & Rr HVAC / EPB Sw / SCCM |
| F79B | - | (10 ампер красный) | Не используется |
| F80 | - | 5-амперный загар | OBCM |
| F81 | - | 5-амперный загар | APM |
| F82 | - | - | Не используется |
| F83 | 30 ампер розовый | - | Масляный насос трансмиссии 1 — защита для |
| F84 | - | - | Не используется |
| F85 | - | 20 ампер желтый | Зажигалка |
| F86 | - | - | Не используется |
| F87 | - | - | Не используется |
| F88 | - | 20 ампер желтый | Передние сиденья с подогревом |
| F89 | - | 20 ампер желтый | Задние сиденья с подогревом |
| F90 | - | 5-амперный загар | EBCM-ЭБУ |
| F91 | — | 15 А Синий | Передние вентилируемые сиденья/ Рулевое колесо с подогревом |
| F92A | - | - | Не используется |
| F92B | - | - | Не используется |
| F93 | - | - | Не используется |
| F94 | 40 А Зеленый | - | ESP — Мотопомпа |
| F95A | - | 10 ампер красный | USB-порт только для зарядки |
| F95B | - | (10 ампер красный) | Выбираемое расположение предохранителя |
| F96 | — | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) (подушка безопасности) |
| F97 | — | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) (подушка безопасности) |
| F98 | - | - | Не используется |
| F99 | - | - | Не используется |
| F100A | - | 10 ампер красный | QVPM / AHLM |
| F100B | (10 ампер красный) | Задняя камера / LBSS / RBSS / CVPM / датчик влажности / датчик температуры в автомобиле |
2018, 2019
Моторного отсека
| полость | Картриджный предохранитель | Плавкий предохранитель | Описание |
|---|---|---|---|
| F06 | - | - | Не используется |
| F07 | - | 25 ампер чистый | Катушка зажигания/топливная форсунка |
| F08 | - | - | Не используется |
| F09 | - | 25 ампер чистый | Усилитель/ANC |
| F10 | - | - | Не используется |
| F11 | - | - | Не используется |
| F12 | - | 5-амперный загар | Датчик батареи (IBS) |
| F13 | - | 10 ампер красный | ЭБУ (только ESS) |
| F14 | - | 10 ампер красный | ECM |
| F15 | 40 А Зеленый | - | CBC FEED № 3 (силовые замки) |
| F16 | - | 20 ампер желтый | ECM |
| F17 | 30 ампер розовый | - | Стартер |
| F18 | 40 А Зеленый | - | Канал CBC № 4 (Внешнее освещение № 1) |
| F19 | 25 ампер чистый | - | Соленоид складывания сидений 2-го ряда LT |
| F20 | - | 10 ампер красный | Муфта компрессора кондиционера |
| F21 | 25 ампер чистый | - | Соленоид складывания сидений 2-го ряда RT |
| F22 | - | - | Не используется |
| F23 | - | - | Не используется |
| F24 | - | 20 ампер желтый | Задний стеклоочиститель |
| F25A | - | 10 ампер красный | HANDSFREE LT & RT RR Мод открывания двери |
| F25B | - | 10 ампер красный | Активная жалюзи/зеркало PWR |
| F26 | 40 А Зеленый | - | Двигатель переднего вентилятора HVAC |
| F27 | 25 ампер чистый | - | Модуль раздвижной двери RR-RT |
| F28A | - | 10 ампер красный | Диагностический отчет |
| F28B | - | 10 ампер красный | USB + AUX ПОРТ / USB-порт для видео |
| F29 | - | - | Не используется |
| F30A | - | 15 А Синий | Медиа-ХАБ 1 и 2 |
| F30B | - | 15 А Синий | PWR ПОЯСНИЧНЫЙ SW |
| F31 | - | - | Не используется |
| F32 | 20 ампер синий | - | ECM |
| F33 | 30 ампер розовый | - | Модуль электропривода задней двери |
| F34 | 25 ампер чистый | - | Дверной модуль RR-LT |
| F35 | 25 ампер чистый | - | Модуль управления люком |
| F36 | - | - | Не используется |
| F37 | 40 А Зеленый | - | Канал CBC № 4 (Внешнее освещение № 2) |
| F38 | 60 А Желтый | - | Пылесос |
| F39 | 25 ампер чистый | - | Двигатель заднего вентилятора HVAC |
| F40 | - | - | Не используется |
| F41 | - | - | Не используется |
| F42 | 40 А Зеленый | - | Складной модуль сиденья |
| F43 | - | 20 ампер желтый | Двигатель топливного насоса |
| F44 | 30 ампер розовый | - | Канал CBC № 1 (внутреннее освещение) |
| F45 | 30 ампер розовый | - | Инвертор мощности |
| F46 | 30 ампер розовый | - | Модуль водительской двери |
| F47 | 30 ампер розовый | - | Модуль пассажирской двери |
| F48 | - | - | Не используется |
| F49 | 25 ампер чистый | - | Модуль раздвижной двери RR-LT |
| F50 | 25 ампер чистый | - | Модуль задней двери-RT |
| F51 | 30 ампер розовый | - | Передний стеклоочиститель |
| F52 | 30 ампер розовый | - | Тормозной вакуумный насос |
| F53 | - | - | Не используется |
| F54 | 40 А Зеленый | - | ESP-ECU и клапаны |
| F55A | - | 15 А Синий | Радиочастотный концентратор/система зажигания без ключа (KIN)/(электронный замок руля-ТОЛЬКО BUX) |
| F55B | - | 15 А Синий | Модуль маршрутизации DVD/видео (VRM |
| F56A | - | 10 ампер красный | Передний и задний модуль управления HVAC / модуль классификации пассажиров (OCM) / электронная блокировка рулевого управления (ESL) |
| F56B | - | 10 ампер красный | ЕСП/ESC |
| F57 | - | - | Не используется |
| F58 | - | - | Не используется |
| F59 | 30 ампер розовый | - | Розетка для буксировки прицепа — при наличии |
| F60 | - | 20 ампер желтый | Задний грузовой АПО |
| F61 | - | 20 ампер желтый | Буксировка прицепа Правая остановка/поворот — при наличии |
| F62 | - | - | Не используется |
| F63 | - | 20 ампер желтый | Буксировка прицепа Левая остановка/поворот — при наличии |
| F64 | - | 15 А Синий | Налобный фонарь RT HID |
| F65 | - | - | Не используется |
| F66 | - | 15 А Синий | Кластер панели приборов (IPC) |
| F67 | - | 10 ампер красный | Тактильный модуль обратной связи по полосе движения (HALF) / система парковки (PTS) / модуль системы помощи водителю (DASM) |
| F68 | - | - | Не используется |
| F69 | - | - | Не используется |
| F70 | - | - | Не используется |
| F71 | - | 20 ампер желтый | Horn |
| F72 | - | 10 ампер красный | Зеркала с подогревом — при наличии |
| F73 | 30 ампер розовый | - | Обогрев заднего стекла (EBL) |
| F74 | 20 ампер синий | - | Резервное копирование прицепа |
| F75 | - | 5-амперный загар | Потолочная консоль / RR ISC |
| F76 | - | 20 ампер желтый | Uconnect/DCSD/Телематика |
| F77A | - | 10 ампер красный | RR Развлекательный экран 1 и 2/Media HUB 1 и 2/3-й ряд Только зарядка через USB/ 2-й ряд Только зарядка через USB/Пылесос SW/3-й ряд Откидывание ST SW/LT и RT Stow N Go SW/LT и RT Раздвижная дверь SW Подсветка |
| F77B | - | 10 ампер красный | Датчик дождя/люк на крыше/CRVMM |
| F78A | - | 15 А Синий | Модуль управления коробкой передач (TCM)/E-Shifter |
| F78B | - | 15 А Синий | Приборный щиток |
| F79 | - | 10 ампер красный | ICS/передний и задний HVAC/SCCM/EPB |
| F80 | - | - | Не используется |
| F81 | - | - | Не используется |
| F82 | - | - | Не используется |
| F83 | 20 ампер синий | - | Парковочные огни TT — при наличии |
| F83 | 30 ампер розовый | - | Насос омывателя фар — при наличии |
| F84 | - | - | Не используется |
| F85 | - | 20 ампер желтый | Зажигалка |
| F86 | - | - | Не используется |
| F87 | - | - | Не используется |
| F88 | - | 20 ампер желтый | Передние сиденья с подогревом |
| F89 | - | 20 ампер желтый | Задние сиденья с подогревом |
| F90 | - | - | Не используется |
| F91 | - | 15 А Синий | Передние вентилируемые сиденья/руль с подогревом |
| F92 | - | 5-амперный загар | Шлюз безопасности |
| F93 | - | - | Не используется |
| F94 | 40 А Зеленый | - | Моторный насос ESC |
| F95A | - | 10 ампер красный | USB-порт для зарядки — ACC RUN |
| F95B | - | 10 ампер красный | Выбираемое расположение предохранителя |
| F96 | - | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) (подушка безопасности) |
| F97 | - | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) (подушка безопасности) |
| F98 | - | 15 А Синий | Левая ксеноновая фара |
| F99 | 30 ампер розовый | - | Модуль буксировки прицепа — при наличии |
| F100A | - | 10 ампер красный | AHLM |
| F100B | - | 10 ампер красный | Задняя камера/LBSS/RBSS/CVPM/ датчик влажности/датчик температуры в автомобиле |
| Автоматические выключатели: | |||
| CB1 | 25 ампер | Сиденья с электроприводом (водитель) | |
| CB2 | 25 ампер | Сиденья с электроприводом (Pass) (мини-предохранитель на 30 А заменен на автоматический выключатель на 25 А) | |
| CB3 | 25 ампер | Окно FRT PWR без дверных узлов + блокировка окна RR PWR |
Гибрид 2018 года, Гибрид 2019 года
Моторного отсека
| полость | Картриджный предохранитель | Плавкий предохранитель | Описание |
|---|---|---|---|
| F06 | - | 15 А Синий | Низкотемпературный активный насос |
| F07 | - | 25 ампер чистый | Катушка зажигания/топливная форсунка |
| F08 | - | 25 ампер чистый | Усилитель / ANC |
| F09 | - | - | Не используется |
| F10 | 15 А Синий | Вспомогательный высокотемпературный насос и электрическая охлаждающая жидкость высокого напряжения Htr Enable | |
| F11 | - | 15 А Синий | ELCM / FTIV |
| F12 | - | 5-амперный загар | Датчик батареи (IBS) |
| F13 | - | - | Не используется |
| F14A | - | 10 ампер красный | Медиа-центр 1, 2, 3 |
| F14B | - | (10 ампер красный) | Поясничный переключатель Pwr |
| F15 | 40 А Зеленый | - | CBC / Силовые замки |
| F16 | - | 20 ампер желтый | ECM |
| F17 | - | - | Не используется |
| F18 | 40 А Зеленый | - | Канал CBC № 4 (Внешнее освещение № 1) |
| F19 | - | - | Не используется |
| F20 | - | 10 ампер красный | Низкотемпературный пассивный насос |
| F21 | 20 ампер синий | - | PIM - Парковочный двигатель PAWL |
| F22 | - | - | Не используется |
| F23 | - | - | Не используется |
| F24 | - | 20 ампер желтый | Задний стеклоочиститель |
| F25A | - | 10 ампер красный | Громкая связь (модуль открывания левой и правой задней двери) |
| F25B | - | (10 ампер красный) | Активная заслонка решетки |
| F26 | 40 А Зеленый | - | Двигатель переднего вентилятора HVAC |
| F27 | 25 ампер чистый | - | Модуль раздвижной двери RR — RT |
| F28A | - | 10 ампер красный | Диагностический порт |
| F28B | - | (10 ампер красный) | Порт USB + AUX (UCI) (IP) / USB-порт видео |
| F29 | - | - | Не используется |
| F30A | - | 10 ампер красный | ЭБУ/ПИМ |
| F30B | - | (10 ампер красный) | Не используется |
| F31 | - | 10 ампер красный | 3-, 4-ходовые клапаны |
| F32 | 20 ампер синий | - | ECM |
| F33 | 30 ампер розовый | - | Модуль электропривода задней двери |
| F34 | 25 ампер чистый | “ | Модуль управления задней дверью — L |
| F35 | 25 ампер чистый | - | Модуль управления люком |
| F36 | - | - | Не используется |
| F37 | 40 А Зеленый | - | Канал CBC № 4 (Внешнее освещение / PCM № 2) |
| F38 | - | - | Не используется |
| F39 | 25 ампер чистый | - | Двигатель заднего вентилятора HVAC |
| F40 | 20 ампер синий | - | Транс масляный насос |
| F41 | - | - | Не используется |
| F42 | - | - | Не используется |
| F43 | - | 20 ампер желтый | Двигатель топливного насоса |
| F44 | 30 ампер розовый | - | Канал CBC № 1 (внутреннее освещение) |
| F45 | 30 ампер розовый | - | Инвертор мощности |
| F46 | 30 ампер розовый | - | Модуль водительской двери |
| F47 | 30 ампер розовый | - | Модуль пассажирской двери |
| F48 | 40 А Зеленый | - | Электродвигатель EBCM |
| F49 | 25 ампер чистый | - | Модуль задней сдвижной двери - Lt |
| F50 | 25 ампер чистый | - | Модуль управления задней дверью — Rt |
| F51 | 30 ампер розовый | - | Передний стеклоочиститель |
| F52 | - | - | Не используется |
| F53 | - | - | Не используется |
| F54 | 40 А Зеленый | - | ESP-ECU и клапаны |
| F55A | - | 15 А Синий | Радиочастотный концентратор/KIN/ESL — только BUX |
| F55B | - | (15 А синий) | DVD/видеомагнитофон |
| F56A | - | 10 ампер красный | ФРТ. & RR HVAC CTRL/ ОКМ/ESL |
| F56B | - | (10 ампер красный) | B. EPS / ESC — регулятор электрической стабильности |
| F57 | - | 20 ампер желтый | PIM - Основной источник питания |
| F58 | - | - | Не используется |
| F59 | - | - | Не используется |
| F60 | - | 20 ампер желтый | Задний грузовой АПО |
| F61 | - | - | Не используется |
| F62 | - | 20 ампер желтый | PIM-Main PWR Supply |
| F63 | - | 5-амперный загар | HV Elect Coolant HTR Enable |
| F64 | - | - | Не используется |
| F65 | - | - | Не используется |
| F66 | - | 15 А Синий | Кластер панели приборов (IPC) / SGW |
| F67 | - | 10 ампер красный | HALF / PTS / Модуль системы помощи водителю (DASM) |
| F68 | - | - | Не используется |
| F69A | - | 15 А Синий | BPCM |
| F69B | - | (15 А синий) | BPCM (избыточный) |
| F70 | - | 5-амперный загар | EAC |
| F71 | - | 20 ампер желтый | Horn |
| F72 | - | - | Не используется |
| F73 | 30 ампер розовый | - | Обогрев заднего стекла (EBL) |
| F74 | - | - | Не используется |
| F75 | - | 5-амперный загар | Потолочная консоль / задняя ICS |
| F76 | - | 20 ампер желтый | Uconnect / DCSD / Телематика |
| F77 А | - | 10 ампер красный | Развлечения сзади / Медиа-концентратор / 3-й и 2-й ряд USB CHRG / Пылесос SW Подсветка / 3-й ряд с откидной спинкой SW Подсветка / 2-й ряд Stow N Go SW Подсветка / LT&RT Подсветка раздвижной двери |
| F77B | - | (10 ампер красный) | B. Люк в крыше/датчик дождя/зеркало заднего вида/PIM |
| F78A | - | 15 А Синий | Модуль управления коробкой передач (TCM) / E-Shifter |
| F78B | - | (15 А синий) | Приборный щиток |
| F79A | - | 10 ампер красный | ICS / Frt & Rr HVAC / EPB Sw / SCCM |
| F79B | - | (10 ампер красный) | Не используется |
| F80 | - | 5-амперный загар | OBCM |
| F81 | - | 5-амперный загар | APM |
| F82 | - | - | Не используется |
| F83 | 30 ампер розовый | - | Транс масляный насос 1 |
| F84 | - | - | Не используется |
| F85 | - | 20 ампер желтый | Зажигалка |
| F86 | - | - | Не используется |
| F87 | - | - | Не используется |
| F88 | - | 20 ампер желтый | Передние сиденья с подогревом |
| F89 | - | 20 ампер желтый | Задние сиденья с подогревом |
| F90 | - | 5-амперный загар | EBCM-ЭБУ |
| F91 | - | 15 А Синий | Передние вентилируемые сиденья/ Рулевое колесо с подогревом |
| F92A | - | 5-амперный загар | Шлюз безопасности |
| F92B | - | - | Не используется |
| F93 | - | - | Не используется |
| F94 | 40 А Зеленый | - | ESC — моторный насос |
| F95A | - | 10 ампер красный | USB-порт только для зарядки |
| F95B | - | (10 ампер красный) | Выбираемое расположение предохранителя |
| F96 | - | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) (подушка безопасности) |
| F97 | - | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) (подушка безопасности) |
| F98 | - | - | Не используется |
| F99 | - | - | Не используется |
| F100A | - | 10 ампер красный | КВ ПМ |
| F100B | - | (10 ампер красный) | Задняя камера / LBSS / RBSS / CVPM / датчик влажности / датчик температуры в автомобиле |
| Автоматические выключатели: | |||
| CB1 | 25 ампер | Сиденье с электроприводом (водитель) | |
| CB2 | 25 ампер | Сиденье с электроприводом (Pass) (мини-предохранитель на 30 А заменен на автоматический выключатель на 25 А) | |
| CB3 | - | Не используется |
Дополнительная информация: Chrysler Pacifica (RU, 2017-2019-…)
Новая версия минивэна Chrysler Pacifica 2021 года — это минивэн эклерного качества. Это как целый мир, который можно перевезти с отличным сцеплением, качественным двигателем и хорошим грузовым отсеком. Езда на этом автомобиле создаст у вас ощущение, будто вы везете все, что можно взять с собой в семейную поездку на автомобиле.
Размеры
Длина автомобиля составляет 203,6 дюйма, ширина — около 79,6 дюйма, а высота — около 70,5 дюйма. База колес составляет 121,6 дюйма.
Грузовой отсек
Самой блестящей особенностью этого минивэна является грузовое пространство, которое составляет до 140,5 кубических футов. Это 32,3 кубических фута сзади и 87,5 кубических футов в конце второго ряда.
Сиденья
Он спроектирован с трехрядным расположением сидений. Для восьми человек вполне комфортно. Сиденья очень широко расставлены, что помогает сидеть расслабленно. Обивка на высоте. Кожа используется от Nappa. Сиденья водителя и передних сидений имеют электрорегулировку. Третий ряд сидений оснащен электроприводом складывания. Автомобиль разработан с электроприводом задней двери.
Функции безопасности
Автомобиль оснащен исключительными фарами и задними фонарями, а также различными функциями безопасности, такими как датчики парковки, камера заднего вида, аварийные тормоза, дворники с датчиками дождя, датчики столкновения, оповещение о дорожном движении и так далее.
Список функций на автомобильном рынке оказался очень длинным. Если вы хотите отправиться в кругосветное путешествие на автомобиле, Chrysler Pacifica Minivan — лучший выбор.
