Предохранители и реле Chrysler PT Cruiser (2001-2010)
Схемы относятся к указанным годам и вариантам Chrysler PT Cruiser (2001-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Расположение предохранителей Chrysler PT Cruiser 2001-2010 гг.
Предохранители прикуривателя (розетки) в Chrysler PT Cruiser являются предохранитель №19 (2004-2005 гг.) или предохранители №11 и 16 (2006-2010 гг.) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Моторного отсека

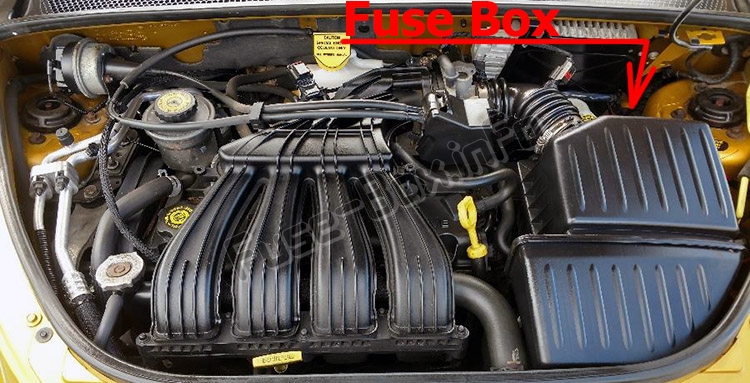

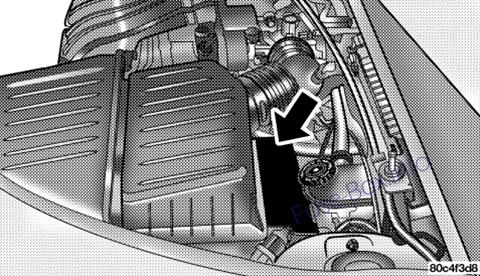

A Центр распределения электроэнергии (2001-2005 гг.) находится в моторном отсеке; рядом с фильтром воздухоочистителя.
Табличка с указанием компонентов и цепей расположена на нижней стороне крышки.

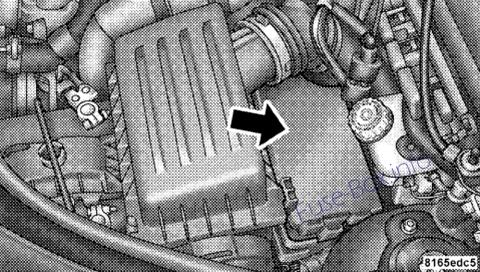

An Встроенный силовой модуль (2006-2010 гг.) находится в моторном отсеке рядом с блоком воздухоочистителя.
Этот центр содержит патронные предохранители и мини-предохранители. Описание каждого предохранителя и компонента может быть напечатано на внутренней стороне крышки.
Предохранители салона (2001-2005)

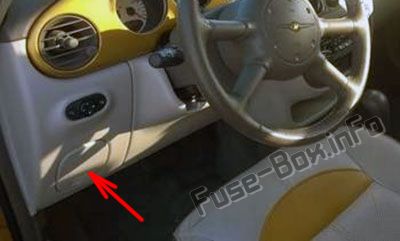

Панель доступа к предохранителям находится с левой стороны приборной панели рядом с рулевой колонкой.
Чтобы снять панель, потяните ее, как показано на рисунке. Табличка с указанием компонентов и цепей находится на внутренней стороне крышки.
Схемы блока предохранителей
Схемы блока предохранителей
2004

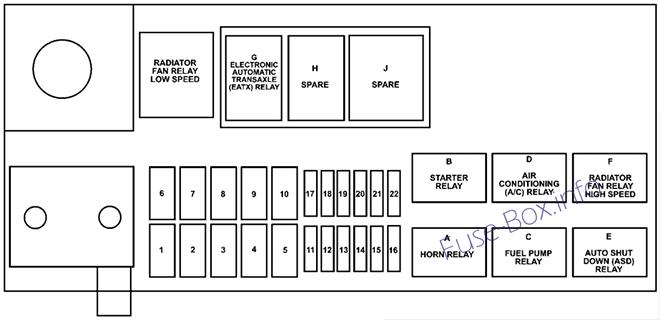

Центр распределения электроэнергии
Назначение предохранителей в распределительном центре (2004 г.)
| № | Усилитель/Цвет | Предметы объединены |
|---|---|---|
| 1 | 30 А/Розовый | Зажигание Старт |
| 2 | 40 А/Зеленый | Насос антиблокировочной тормозной системы (ABS) |
| 3 | 40 А/Зеленый | Зажигание |
| 4 | 30 А/Синий | Сиденья с подогревом |
| 5 | 40 А/Зеленый | Вентилятор радиатора |
| 6 | 20 А/Синий | Силовой регулятор высоты |
| 7 | 30 А/Синий | Соленоид антиблокировочной тормозной системы (ABS) |
| 8 | 40 А/Зеленый | Электрический задний свет (EBL) |
| 9 | Запасной | |
| 10 | 40 А/Зеленый | Внешнее освещение, дистанционный вход без ключа, сигнализация и дверные замки |
| 11 | 10 А/красный | Кондиционер (кондиционер) |
| 12 | 15 ампер/л. Синий | Стоп-сигналы |
| 13 | 20 А/ желтый | Топливный насос/автоматическое отключение (ASD) |
| 14 | 15 ампер/л. Синий | Horn |
| 15 | 20 А/ желтый | Электронная автоматическая коробка передач (ETAX) |
| 16 | 15 ампер/л. Синий | привет луч |
| 17 | 20 А/ желтый | Выключение зажигания (IOD) |
| 18 | 15 ампер/л. Синий | Опасность |
| 19 | 20 А/ желтый | Розетки |
| 20 | Запасной | |
| 21 | 20 А/ желтый | Противотуманные фары (только экспорт сборки) |
| 22 | Запасной |

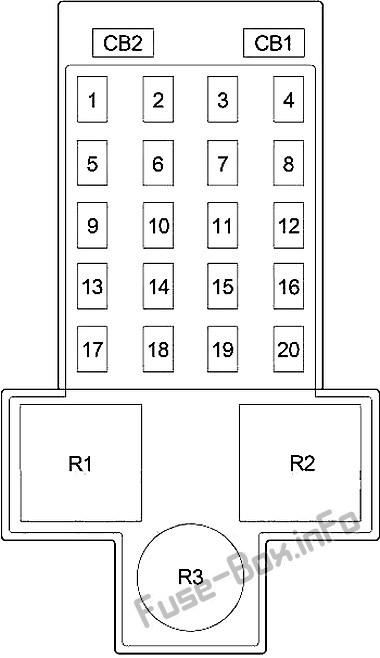

Приборная доска
Назначение предохранителей в салонном блоке предохранителей (2004 г.)
| № | Усилитель/Цвет | Предметы объединены |
|---|---|---|
| 1 | 25 ампер/натуральный | Переключатель фар |
| 2 | 15 А/Синий | Внешнее освещение |
| 3 | 20 А/ желтый | РКЭ/дверные замки |
| 4 | 20 А/ желтый | Мощность Регулировка высоты |
| 5 | 10 А/красный | Только запуск подушки безопасности |
| 6 | 10 А/красный | Б/У Электрическая Подсветка (ЭБЛ) НЭУ САФ |
| 7 | 25 ампер/натуральный | Вентилятор ОВКВ |
| 8 | 15 А/Синий | Противотуманная фара (только для внутреннего использования) |
| 9 | 10 А/красный | Подушка безопасности Run-ST |
| 10 | 10 А/красный | Кластер/РКЭ/СКИМ |
| 11 | 10 А/красный | Модуль двигателя/ABS-TRAC |
| 12 | 10 А/красный | Реле PDC/LDP |
| 13 | 10 А/красный | Внутреннее освещение |
| 14 | 20 А/ желтый | Люк на крыше/потолочная консоль/радио |
| 15 | 20 А/ желтый | Дворники/Расческа. ФЛС |
| 16 | 10 А/красный | Авто Включение/Выключение зажигания/Работа |
| 17 | 15 А/Синий | Сиденья с подогревом |
| 18 | 10 А/красный | Зеркала с подогревом |
| 19 | 10 А/красный | Правая фара |
| 20 | 10 А/красный | Легкая фара |
| CB1 | Автоматический выключатель на 25 А | Переключатель фар |
| CB2 | Автоматический выключатель на 20 А | Стеклоподъемник |
| R1 | левый руль: фара; Правый руль: Сиденье с подогревом | |
| R2 | Левосторонний руль: Сиденье с подогревом; Правый руль: фара | |
| R3 | Не используется |
2005
Центр распределения электроэнергии
Назначение предохранителей в распределительном центре (2005 г.)
| № | Усилитель/Цвет | Предметы объединены |
|---|---|---|
| МАКСИ ПРЕДОХРАНИТЕЛЬ: | ||
| 1 | 30 А/Розовый | Зажигание Старт |
| 2 | 40 А/Зеленый | Насос антиблокировочной тормозной системы (ABS) |
| 3 | 40 А/Зеленый | Зажигание |
| 4 | 30 А/Розовый | Сиденья с подогревом |
| 5 | 40 А/Зеленый | Вентилятор радиатора (только низкоскоростной турбонаддув) |
| 6 | 50 А/красный | Высокоскоростной вентилятор радиатора (только турбо) |
| 7 | 30 А/Розовый | Соленоид антиблокировочной тормозной системы (ABS) |
| 8 | 40 А/Зеленый | Электрический задний свет (EBL) |
| 9 | Запасной | |
| 10 | 40 А/Зеленый | Блок предохранителей IP |
| МИНИ ПРЕДОХРАНИТЕЛЬ: | ||
| 11 | 10 А/красный | Кондиционер (кондиционер) |
| 12 | 15 А/Синий | Стоп-сигналы |
| 13 | 20 А/ желтый | Топливный насос/автоматическое отключение (ASD) |
| 14 | 15 А/Синий | Horn |
| 15 | 20 А/ желтый | Электронная автоматическая коробка передач (ETAX) |
| 16 | 15 А/Синий | привет луч |
| 17 | 20 А/ желтый | IOD |
| 18 | 15 А/Синий | Опасность Flasher |
| 19 | 20 А/ желтый | Розетка |
| 20 | Запасной | |
| 21 | 20 А/ желтый | Противотуманные фары (только экспорт сборки) |
| 22 | Запасной |
Приборная доска
Назначение предохранителей в салонном блоке предохранителей (2005 г.)
| № | Усилитель/Цвет | Предметы объединены |
|---|---|---|
| 1 | 25 ампер/натуральный | Переключатель фар |
| 2 | 15 А/Синий | Внешнее освещение |
| 3 | 20 А/ желтый | РКЭ/дверные замки |
| 4 | 20 А/ желтый | Мощность Регулировка высоты |
| 5 | 10 А/красный | Только запуск подушки безопасности |
| 6 | 10 А/красный | Б/У Электрическая Подсветка (ЭБЛ) НЭУ САФ |
| 7 | 25 ампер/натуральный | Вентилятор ОВКВ |
| 8 | 15 А/Синий | Противотуманная фара (только для внутреннего использования) |
| 9 | 10 А/красный | Подушка безопасности Run-ST |
| 10 | 10 А/красный | Кластер/РКЭ/СКИМ |
| 11 | 10 А/красный | Модуль двигателя/ABS-TRAC |
| 12 | 10 А/красный | Реле PDC/LDP |
| 13 | 10 А/красный | Внутреннее освещение |
| 14 | 20 А/ желтый | Люк на крыше/потолочная консоль/радио |
| 15 | 20 А/ желтый | Дворники/Расческа. ФЛС |
| 16 | 10 А/красный | Авто Включение/Выключение зажигания/Работа |
| 17 | 15 А/Синий | Сиденья с подогревом |
| 18 | 10 А/красный | Зеркала с подогревом |
| 19 | 10 А/красный | Правая фара |
| 20 | 10 А/красный | Легкая фара |
| CB1 | Автоматический выключатель на 25 А | Переключатель фар |
| CB2 | Автоматический выключатель на 20 А | Стеклоподъемник |
| R1 | левый руль: фара; Правый руль: Сиденье с подогревом | |
| R2 | Левосторонний руль: Сиденье с подогревом; Правый руль: фара | |
| R3 | Не используется |
2006, 2007, 2008, 2009 и 2010 годы
Моторного отсека

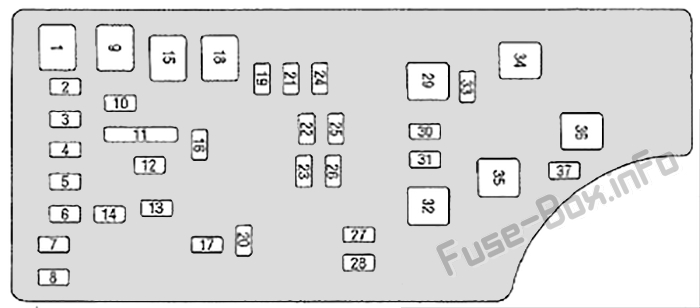

Назначение предохранителей в интегрированном силовом модуле (2006, 2007, 2008, 2009, 2010)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 40 А Зеленый | Power Top Feed — только кабриолет | |
| 2 | 20 ампер желтый | Питание ЭБУ полного привода | |
| 3 | 10 ампер красный | Питание тормозного выключателя CHMSL | |
| 4 | 10 ампер красный | Питание замка зажигания | |
| 5 | 20 ампер желтый | Буксировка прицепа | |
| 6 | 10 ампер красный | IOD Sw/ Pwr Mir/ Ocm Steering Cntrl Sdar/Hfm | |
| 7 | 30 А Зеленый | IOD Sense1 | |
| 8 | 30 А Зеленый | IOD Sense2 | |
| 9 | 40 А Зеленый | Сиденья с электроприводом | |
| 10 | 20 ампер желтый | CCN, силовые замки | |
| 11 | 15 А светло-голубой | Розетка | |
| 12 | 20 ампер желтый | Инвертор Ign Run/ Acc | |
| 13 | 20 ампер желтый | Pwr run/ Acc Outlet RR | |
| 14 | 10 ампер красный | IOD CCN/ Внутреннее освещение | |
| 15 | 50 ампер красный | Питание от батареи реле вентилятора RAD | |
| 16 | 15 А светло-голубой | IGN Run/AcC Cigar Ltr/Люк на крыше | |
| 17 | 10 ампер красный | IOD Feed CVT Mod/Mod_Wcm | |
| 18 | 40 А Зеленый | Контакт реле ASD Питание PWR | |
| 19 | 20 ампер желтый | Питание усилителя 1 и усилителя 2 PWR | |
| 20 | 15 А светло-голубой | IOD Feed Radio | |
| 21 | 10 ампер красный | IOD Feed Intrus Mod/Сирена | |
| 22 | 10 ампер красный | IGN RUN Датчик вентиляции/компаса | |
| 23 | 15 А светло-голубой | ENG ASD Реле питания 3 | |
| 24 | 25 ампер натуральный | Питание люка PWR | |
| 25 | 10 ампер красный | Зеркало с подогревом | |
| 26 | 15 А светло-голубой | ENG ASD Реле питания 2 | |
| 27 | 10 ампер красный | IGN RUN Только канал ORC | |
| 28 | 10 ампер красный | IGN RUN Канал ORC/OCM | |
| 29 | ПУСТОЙ | ||
| 30 | 20 ампер желтый | Сиденья с подогревом | |
| 31 | 10 ампер красный | Управление реле омывателя фар | |
| 32 | 30 ампер розовый | ENG ASD Control Feed 1 | |
| 33 | 10 ампер красный | ABS MOD/ J1962 Соединение/PCM | |
| 34 | 30 ампер розовый | Подача клапана АБС | |
| 35 | 40 А Зеленый | Подача насоса АБС | |
| 36 | 30 ампер розовый | Управление омывателем фар | |
| 37 | 25 ампер натуральный | Запасной |
