Схемы относятся к указанным годам и вариантам Chrysler Pacifica (RU; 2021-2024). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Минивэн Chrysler Pacifica (RU) с рестайлингом выпускается с 2021 по настоящее время. В этой статье вы найдете схему блока предохранителей Chrysler Pacifica 2021, 2022, 2023 и 2024 годов, расположение реле и предохранителей в моторном отсеке и назначение каждого элемента.
Схема предохранителей Chrysler Pacifica 2021-2024
Содержание

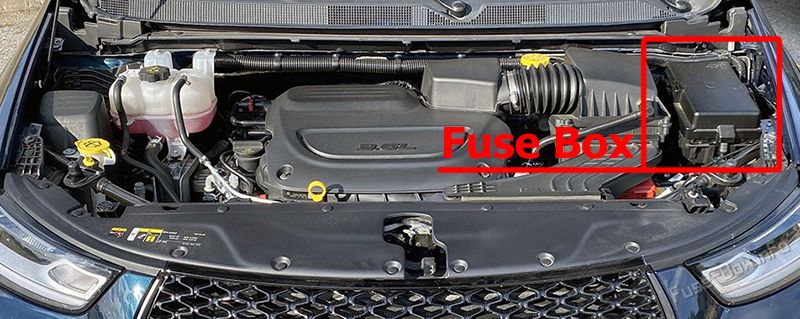

Место расположения блока предохранителей
Центр распределения электроэнергии (Power Distribution Centre, PDC) расположен в моторном отсеке рядом с аккумулятором. Чтобы добраться к предохранителям и реле, снимите крышку корпуса: отожмите фиксирующие защёлки с обеих сторон PDC и аккуратно поднимите крышку. Не применяйте отвертки или жёсткие предметы, чтобы не повредить посадочные места и не создать излишнего напряжения в цепях. После проверки установите крышку на место и зафиксируйте обе защёлки.
На внутренней стороне крышки есть таблица, где указан код каждого элемента.

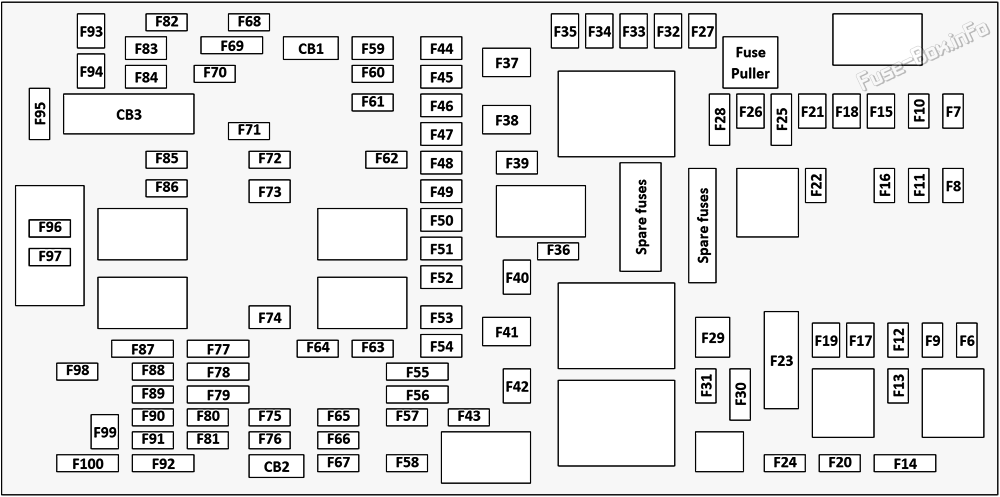

Схема блока предохранителей
Центр распределения электроэнергии (2021-2024)
| № | Номинал | Назначение |
|---|---|---|
| F06 | - | Не используется |
| F07 | 25A черный | Узел 3.2: цепь управления топливным инжектором |
| F08 | - | Не используется |
| F09 | 25A черный | Модуль усилителя и активного шумоподавления |
| F10 | - | Не используется |
| F11 | - | Не используется |
| F12 | 5A бежевый | Датчик аккумулятора (IBS) |
| F13 | 10A красный | ECM (S) |
| F14 | 10A красный | ECM |
| F15 | 40A зеленый | CBC / цепи шлюзов питания |
| F16 | 20A желтый | ECM |
| F17 | 30A розовый | Система пуска двигателя |
| F18 | 40A зеленый | CBC / EXT LIGHTS |
| F19 | 25A черный | Соленоид складывания наружного сиденья второго ряда |
| F20 | 10A красный | Муфта компрессора А/С |
| F21 | 25A черный | Соленоид правого сдвижного сиденья второго ряда |
| F22 | - | Не используется |
| F23 | - | Не используется |
| F24 | 20A желтый | Задняя проводка (RR) / цепи управления |
| F25 | 10A красный | Driver Module / активный модуль решетки и зеркала / VRM |
| F26 | 40A зеленый | Передний модуль HVAC с датчиком |
| F27 | 25A черный | Модуль правой сдвижной двери (RR) |
| F28 | 10A красный | Диагностический порт/USB+ (IP)/видео USB порт/потолочный DVD проигрыватель (дополнительное оборудование) |
| F29 | - | Не используется |
| F30 | 15A синий | Медиацентр (HUB) / питание наружного освещения |
| F31 | - | Не используется |
| F32 | 20A синий | ECM |
| F33 | 30A розовый | Модуль повышения мощности |
| F34 | 25A черный | Модуль левой задней двери (RR) |
| F35 | 25A черный | Модуль крыши |
| F36 | - | Не используется |
| F37 | 40A зеленый | CBC / внешние огни |
| F38 | 60A желтый | Вакуумный насос |
| F39 | 25A черный | Задний модуль HVAC с датчиком |
| F40 | - | Не используется |
| F41 | - | Не используется |
| F42 | 40A зеленый | Складываемый модуль сиденья |
| F43 | 20A желтый | Топливный насос |
| F44 | 30A розовый | CBC / внутренние огни |
| F45 | 30A розовый | Инвертор мощности |
| F46 | 30A розовый | Модуль двери водителя |
| F47 | 30A розовый | Модуль двери второго ряда |
| F48 | - | Не используется |
| F49 | 25A черный | Модуль левой сдвижной двери (RR) |
| F50 | 25A черный | Модуль правой сдвижной двери (RR) |
| F51 | 30A розовый | Передний проводной жгут |
| F52 | 30A розовый | Вакуумный насос |
| F53 | - | Не используется |
| F54 | 40A зеленый | ESP-ECU и проводка |
| F55 | 15A синий | HUB / система бесключевого зажигания (KIN) / ESL / DVD |
| F56 | 10A красный | Передний и задний HVAC / OCM / электронный блок управления (электронный замок) / ESL / ESP / ESC |
| F57 | - | Не используется |
| F58 | 10A красный | Модуль управления трансмиссией / силовой агрегат |
| F59 | 30A розовый | Прицепное электрическое оборудование |
| F60 | 20A желтый | Задний распределительный блок |
| F61 | 20A желтый | Блок управления прицепом: остановка/поворот |
| F62 | 20A желтый | Силовой агрегат |
| F63 | 20A желтый | Блок управления прицепом: остановка/поворот |
| F64 | 15A синий | HID фара (правая сторона) |
| F65 | - | Не используется |
| F66 | 15A синий | Модуль тематической подсветки |
| F67 | 10A красный | HALF / система помощи при парковке PTS / DASM, водительские ассистенты |
| F68 | - | Не используется |
| F69 | - | Не используется |
| F70 | - | Не используется |
| F71 | 20A желтый | Сигнал (клаксон) |
| F72 | 10A красный | Подогрев наружного зеркала |
| F73 | 30A розовый | Задний обогрев стекла (defrost) |
| F74 | 20A синий | Резервная фаза для освещения прицепа |
| F75 | 5A бежевый | Питание жгута центральной консоли / задняя центральная консоль (RR Center) |
| F76 | 20A желтый | Интегрированный блок / центральный дисплей / телематика |
| F77 | 10A красный | Задний развлекательный модуль (RR) / медиацентр (HUB) / USB (S) / датчик дождя и света / задняя камера (RR) / беспроводная зарядка / DVD-блок / INT |
| F78 | 15A синий | TCM (ZF) / E-Shifter / приборный блок |
| F79 | 10A красный | ICS / HVAC / SCCM / EPB SW |
| F80 | - | Не используется |
| F81 | - | Не используется |
| F82 | - | Не используется |
| F83 | 20A синий | TT габаритные огни |
| F83 | 30A розовый | Насос омывателя фар |
| F84 | 30A розовый | Управление трансмиссией / MOD |
| F85 | 20A желтый | Прикуриватель |
| F86 | - | Не используется |
| F87 | - | Не используется |
| F88 | 20A желтый | Нагрев передних сидений (5.7) |
| F89 | 20A желтый | Нагрев задних сидений (5.7) |
| F90 | - | Не используется |
| F91 | 15A синий | Передние вентилируемые и подогреваемые сиденья / подогрев рулевого колеса |
| F92 | 5A бежевый | Блок безопасности |
| F93 | - | Не используется |
| F94 | 40A зеленый | Насос системы ESC |
| F95A | 10A красный | USB порт питания — ACC/RUN |
| F95B | 10A красный | Резервный предохранитель USB IP (зажигание) — В+ |
| F96 | 10A красный | Подушки безопасности |
| F97 | 10A красный | Подушки безопасности |
| F98 | 15A синий | HID фара (левая сторона) |
| F99 | 30A розовый | Модуль управления тормозным контуром прицепа |
| F100 | 10A красный | Корректор фар / задняя камера (RR) / контроль слепых зон / датчик влажности SNSR / датчик SNSR 5 / переключатель фар SW |
| CB1 | 25A выключатель цепи | Электропривод водительского сиденья |
| CB2 | 25A выключатель цепи | Электропривод пассажирского сиденья (мини-предохранитель 30 ампер заменён автоматическим выключателем 25 ампер) |
| CB3 | 25A выключатель цепи | Передние электростеклоподъёмники (FRT PWR) без дверных модулей (W/O) / блокировка задних стеклоподъёмников (RR PWR) |
