Предохранители и реле Chrysler Voyager (2020-2024)

Схемы относятся к указанным годам и вариантам Chrysler Voyager (2020-2024). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.



В статье рассмотрен Chrysler Voyager 6-го поколения, выпускаемый с 2020 года. Здесь приведены схемы блоков предохранителей Chrysler Voyager 2020, 2021, 2022, 2023 и 2024 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Chrysler Voyager 2020-2024

Chrysler Voyager (2020-2024)

Расположение блока предохранителей

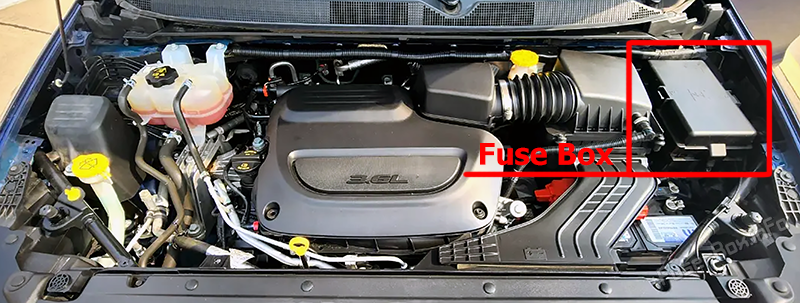

Центр распределения питания (Centre Power Distribution Centre, PDC) расположен в моторном отсеке рядом с аккумулятором. Чтобы снять крышку PDC, освободите два боковых фиксатора. Не используйте отвёртку или другой инструмент: чрезмерное усилие может повредить детали.Расположение предохранителей в моторном отсеке: Chrysler Voyager (2020-2024)

Схема блока предохранителей

Центр распределения энергии

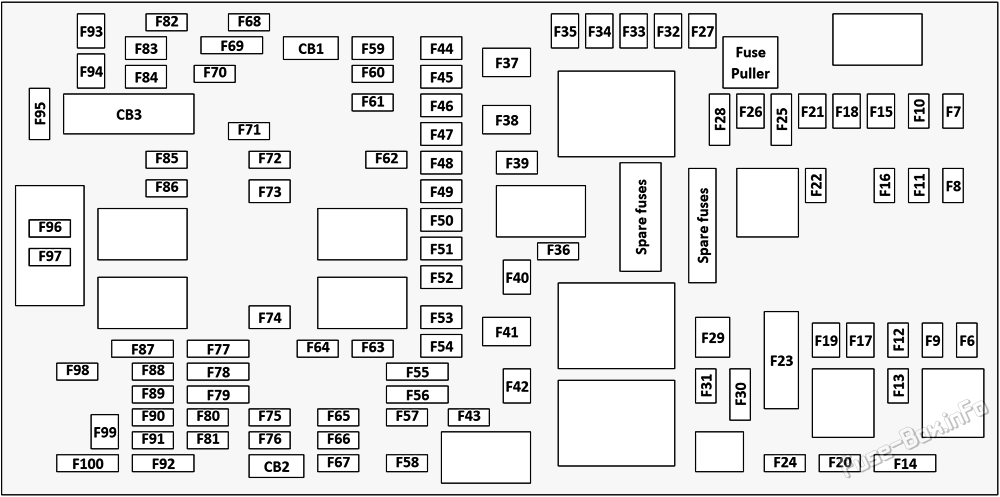

Схема блока предохранителей в моторном отсеке: Chrysler Voyager (2020-2024)

Назначение предохранителей в PDC (2020-2024)
№НоминалОписание
F06-Не используется
F0725A Прозрачный3.2 Дроссельная заслонка/топливная форсунка
F08-Не используется
F0925A ПрозрачныйУсилитель/активный контроль шума
F10-Не используется
F11-Не используется
F125A КоричневыйДатчик аккумуляторной батареи (IBS)
F1310A Красный2020-2021: ECM (ESS Только)
2022-2024: ECM (S)
F1410A КрасныйECM
F1540A ЗеленыйПитание CBC No 3 (мощные шлюзы)
F1620A ЖелтыйECM
F1730A РозовыйСтартер
F1840A ЗеленыйПитание CBC No 4 (Наружное освещение No 1)
F1925A ПрозрачныйСкладное сиденье второго ряда LT
F2010A КрасныйМуфта компрессора А/С
F2125A ПрозрачныйСкладное сиденье 2-го ряда RT
F22-Не используется
F23-Не используется
F2420A ЖелтыйЗадний стеклоочиститель (RR)
F25A10A Красный2020-2021: Бесконтактное открывание LT &Модуль открывания двери RT RR
F25B10A Красный2020-2021 Активные жалюзи решётки/PWR зеркало
F2510A Красный2022-2024: Модуль бесконтактного открывания двери/активные жалюзи решётки/PWR зеркало/VRM
F2640A ЗеленыйПередний электродвигатель вентилятора HVAC
F2725A ПрозрачныйМодуль сдвижной двери RR, сторона RT
F28A10A Красный2020-2021: Диагностический разъём
F28B10A Красный2020-2021: Порт USB + AUX / видеоразъём USB
F2810A Красный2022-2024: Диагностический разъём/USB+ (IP)/видеоразъём USB / потолочный DVD проигрыватель (дополнительное оборудование)
F29-Не используется
F30A15A Синий2020-2021: Медиацентр HUB 1&2
F30B15A Синий2020-2021: Переключатель панели PWR SW
F3015A Синий2022-2024: Медиацентр HUB / PWR Бар
F31-Не используется
F3220A СинийECM
F3330A РозовыйМодуль электропривода подъёмной двери
F3425A ПрозрачныйМодуль двери RR, сторона LT
F3525A ПрозрачныйБлок управления люком
F36-Не используется
F3740A Зеленый2020-2021: Питание CBC No 4 (высокое освещение No 2)
2022-2024: CBC/ Наружное освещение
F3860A ЖелтыйВстроенный пылесос
F3925A ПрозрачныйЗадний электродвигатель вентилятора HVAC
F40-Не используется
F41-Не используется
F4240A ЗеленыйБлок управления складным сиденьем
F4320A ЖелтыйТопливный насос
F4430A Розовый2020-2021: Питание CBC No 1 (внутренние огни)
2022-2024: CBC/ Освещение салона
F4530A РозовыйСиловой инвертор
F4630A РозовыйБлок управления дверью водителя
F4730A РозовыйБлок управления дверью пассажира
F48-Не используется
F4925A ПрозрачныйМодуль сдвижной двери RR, сторона LT
F5025A ПрозрачныйМодуль двери RR, сторона RT
F5130A РозовыйПередний стеклоочиститель
F5230A РозовыйВакуумный насос
F53-Не используется
F5440A ЗеленыйESP-ECU и клапаны
F55A15A Синий2020-2021: Радиочастотный модуль HUB / система бесключевого запуска KIN / электронная блокировка рулевой колонки (BUX ONLY)
F55B15A Синий2020-2021: DVD модуль видеосистемы (VRM)
F5515A Синий2022-2024: RF HUB/ KIN / ESL / DVD
F56A10A Красный2020-2021 Передний и задний блоки управления HVAC / система классификации пассажира (OCM) / электронная блокировка рулевой колонки ESL
F56B10A Красный2020-2021: ESP/ESC
F5610A Красный2022-2024: Управление передним и задним HVAC / OCM / ESL / ESP / ESC
F57-Не используется
F5810A КрасныйБлок управления трансмиссией/раздаточной коробкой, если предусмотрено комплектацией
F5930A РозовыйРазъём электропроводки прицепа -если предусмотрено комплектацией
F6020A ЖелтыйЗадняя грузовая розетка APO
F6120A ЖелтыйПравый стоп-сигнал/указатель поворота прицепа если предусмотрено комплектацией
F62-Не используется
F6320A ЖелтыйЛевый стоп-сигнал/указатель поворота прицепа если предусмотрено комплектацией
F6415A СинийПравая фара HID, сторона RT
F65-Не используется
F6615A Синий2020-2021: Комбинация приборов IPC) / SGW
2022-2024: Комбинация приборов
F6710A КрасныйМодуль тактильной обратной связи полосы движения (HALF) / система парковки PTS / модуль помощи водителю (DASM)
F68-Не используется
F69-Не используется
F70-Не используется
F7120A ЖелтыйЗвуковой сигнал
F7210A КрасныйОбогрев зеркал -если предусмотрено комплектацией
F7330A РозовыйОбогрев заднего стекла (EBL)
F7420A СинийРезерв системы буксировки прицепа
F755A КоричневыйПотолочная консоль / RR ISC
F7620A ЖелтыйСвязь/центральный дисплей/телематика
F77A10A Красный2020-2021: задняя развлекательная система (RR) / медиацентр HUB 1 / три USB-порта только для зарядки / USB-порт второго ряда только для зарядки / переключатель системы очистки воздуха / переключатель сидений третьего ряда / левые и правые переключатели Stow-n-Go / подсветка переключателей левой и правой сдвижных дверей
F77B10A Красный2020-2021: Датчик дождя/люк/CRVMM
F7710A Красный2022-2024: задняя развлекательная система (RR) / медиацентр / USB (S) / датчик дождя / люк / зеркало заднего вида / потолочный DVD-проигрыватель / встроенная камера / панель беспроводной зарядки
F78A15A Синий2020-2021: Блок управления трансмиссией (TCM)/E-Shifter
F78B15A Синий2020-2021: Комбинация приборов инструментов
F7815A Синий2022-2024: TCM (ZF)/ E-Shifter/кластер
F7910A Красный2020-2021: ICS / передний и задний HVAC / SCCM / EPB
2022-2024: ICS / HVAC / переключатель EPB SW / управление рулевой колонкой
F80-Не используется
F81-Не используется
F82-Не используется
F8320A СинийГабаритные огни прицепа TT -если предусмотрено комплектацией
30A РозовыйНасос омывателя фар -если предусмотрено комплектацией
F8430A РозовыйБлок управления трансмиссией MOD - если предусмотрено комплектацией
F8520A Желтыйприкуриватель
F86-Не используется
F87-Не используется
F8820A Желтый5.7 Передние сиденья с подогревом
F8920A Желтый5.7 Задние сиденья с подогревом
F90-Не используется
F9115A СинийВентиляция передних сидений/обогрев рулевого колеса
F925A КоричневыйШлюз безопасности
F93-Не используется
F9440A ЗеленыйЭлектродвигатель насоса ESC
F95A10A КрасныйЗарядный порт USB -ACC RUN
F95B10A КрасныйОтобранное расположение предохранителя -USB IP (Существует) В+
F9610A КрасныйБлок управления системой пассивной безопасности (ORC, подушки безопасности)
F9710A КрасныйБлок управления системой пассивной безопасности (ORC, подушки безопасности)
F9815A СинийЛевая фара HID
F9930A РозовыйМодуль буксировки прицепа -если предусмотрено комплектацией
F100A10A Красный2020-2021: AHLM
F100B10A Красный2020-2021 Задняя камера / LBSS / RBSS / CVPM / датчик влажности / датчик температуры в салоне
F10010A Красный2022-2024: корректор фар / задняя камера (RR) / контроль слепых зон / датчик влажности / переключатель света фар SW
CB125A Автоматический выключательЭлектропривод сиденья водителя
CB225A Автоматический выключательЭлектропривод сиденья пассажира
Мини-предохранитель 30 Amp заменён автоматическим выключателем 25 Amp.
CB325A Автоматический выключательПередние электростеклоподъёмники (FRT PWR) без дверных модулей (W/O) / блокировка задних стеклоподъёмников (RR PWR)

Дополнительная информация: Chrysler Voyager (2020-2024)

Предохранители и реле Chrysler Voyager (2020-2024): расположение блоков, схемы, номера позиций и номиналы. Штатные обозначения цепей и технические коды сохранены в исходном виде.
