Предохранители и реле Chrysler Town &, Country (2008-2016)
Схемы относятся к указанным годам и вариантам Chrysler Town &, Country (2008-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Схема предохранителей Chrysler Town & Country 2008-2016
Предохранители прикуривателя (розетка) в Chrysler Town & Country предохранители М6, М7 и М36 в блоке предохранителей моторного отсека.
Оглавление

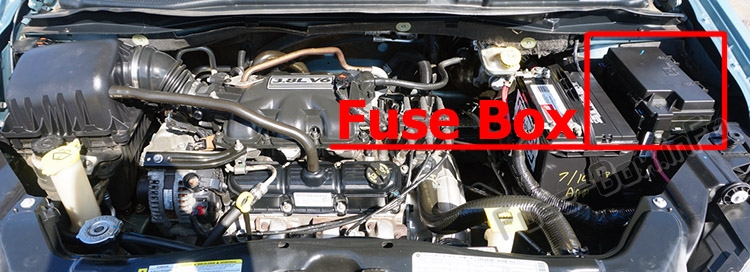

Расположение блока предохранителей
Расположение блока предохранителей
The Полностью интегрированный силовой модуль (TIPM) находится в моторном отсеке рядом с аккумулятором.
Этот центр содержит патронные предохранители и мини-предохранители. Этикетка, идентифицирующая каждый компонент, может быть напечатана или выдавлена на внутренней стороне крышки. Номера внутри крышки TIPM соответствуют следующей таблице.

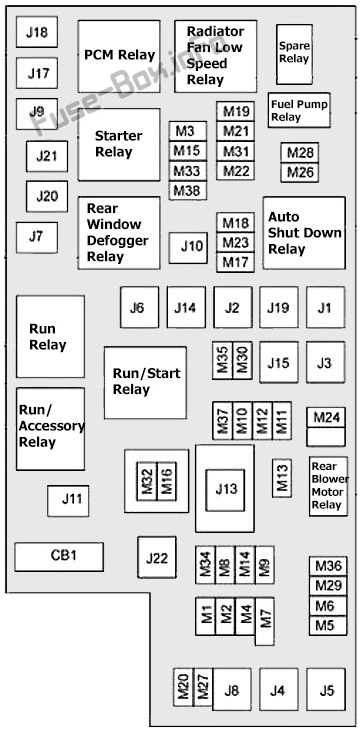

Схемы блока предохранителей
Схемы блока предохранителей
2008
Назначение предохранителей в TIPM (2008 г.)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | 40 А Зеленый | — | Складное сиденье с электроприводом |
| J2 | 30 ампер розовый | — | Модуль электропривода задней двери |
| J3 | 40 А Зеленый | — | Модуль задней двери (узел задней двери) |
| J4 | 25 ампер натуральный | — | Узел двери водителя |
| J5 | 25 ампер натуральный | — | Узел пассажирской двери |
| J6 | 40 А Зеленый | — | Антиблокировочная тормозная система (ABS) Насос/ESP |
| J7 | 30 ампер розовый | — | Клапан антиблокировочной тормозной системы (ABS) |
| J8 | 40 А Зеленый | — | Сиденье с электроприводом памяти (при наличии) |
| J9 | 40 А Зеленый | — | ПЗЕВ Мотор / Гибкое топливо |
| J10 | 30 ампер розовый | — | Реле омывателя фар/клапан ручной настройки |
| J11 | 30 ампер розовый | — | Модуль раздвижной двери с электроприводом |
| J13 | 60 А Желтый | — | Выключение зажигания (IOD) — главная |
| J14 | 40 А Зеленый | — | Обогрев заднего стекла |
| J15 | 30 ампер розовый | — | Задний вентилятор |
| J17 | 40 А Зеленый | — | Соленоид стартера |
| J18 | 20 ампер желтый | — | Модуль управления силовым агрегатом (PCM) Trans Range |
| J19 | 60 А Желтый | — | Вентилятор радиатора |
| J20 | 30 ампер розовый | — | Передний стеклоочиститель LO/HI |
| J21 | 20 ампер желтый | — | Передний/задний омыватель |
| J22 | 25 ампер натуральный | — | Модуль люка |
| M1 | 15 А Синий | Центральный верхний стоп-сигнал (CHMSL) / тормозной выключатель | |
| M2 | — | 20 ампер желтый | Освещение прицепа |
| M3 | — | 20 ампер желтый | — |
| M4 | — | 10 ампер красный | Буксировка прицепа |
| M5 | — | 25 ампер натуральный | инвертор |
| M6 | — | 20 ампер желтый | — |
| M7 | — | 20 ампер желтый | Розетка №2 (BATT/ACC SELECT) |
| M8 | — | 20 ампер желтый | Переднее сиденье с подогревом (при наличии) |
| M9 | — | 20 ампер желтый | Заднее сиденье с подогревом (при наличии) |
| M10 | 20 ампер желтый | Зажигание выключено — автомобильная развлекательная система (IOD-VES), спутниковый цифровой аудиоприемник (SDARS), DVD, модуль громкой связи (HFM), универсальный механизм открывания двери гаража (UGDO), косметический светильник (VANITY LP) | |
| M11 | 10 ампер красный | (зажигание выключено) IOD-HVAC/ATC, MW SENSR, лампа подкапотного пространства (UH LMP) | |
| M12 | — | 30 А Зеленый | Усилитель (AMP) |
| M13 | 20 ампер желтый | Узел выдвижного отделения с выключенным зажиганием (IOD-CCN). Беспроводной модуль управления (WCM), сирена, модуль часов (CLK MOD), многофункциональный переключатель управления (MULTI-FCTN SW) | |
| M14 | — | 20 ампер желтый | Буксировка прицепа (только экспорт) |
| M15 | — | 20 ампер желтый | COL MOD, IR SNS, вентиляция отопителя, кондиционер/автоматический контроль температуры (HVAC/ATC), зеркало заднего вида (RR VW MIR), узел салонного отсека (CCN), переключатель раздаточной коробки (T-CASE SW), RUN/ST , многофункциональный переключатель управления (MULTIFTCN SW), датчик давления в шинах (TPM), модуль свечей накаливания (GLW PLG MOD) — только для экспортных дизельных двигателей |
| M16 | 10 ампер красный | Контроллер системы пассивной безопасности/модуль классификации пассажиров (ORC/OCM) | |
| M17 | — | 15 А Синий | Левый хвост/лицензия/стояночный фонарь (LT-TAIL/LIC/PRK LMP) |
| M18 | 15 А Синий | Правый задний фонарь/стояночный/ходовой фонарь (RT-TAIL/PRK/RUN LMP) | |
| M19 | — | 25 ампер натуральный | Автоматическое отключение (ASD №1 и №2) |
| M20 | 15 А Синий | Внутреннее освещение салонного отсека (CCN INT LIGHT), группа переключателей (SW BANK), модуль рулевого управления (SCM) | |
| M21 | — | 20 ампер желтый | Автоматическое отключение (ASD №3) |
| M22 | — | 10 ампер красный | Правый гудок (RT HORN (HI/LOW) |
| M23 | — | 10 ампер красный | Левый гудок (LT HORN (HI/LOW) |
| M24 | — | 25 ампер натуральный | Задний стеклоочиститель (REAR WIPER) |
| M25 | 20 ампер желтый | Топливный насос (FUEL PUMP), дизельный подъемный насос (DSL LIFT PUMP) — только экспорт | |
| M26 | 10 ампер красный | Переключатель зеркал с электроприводом (PWR MIRR SW), переключатель стеклоподъемника водителя (DRVR WIND SW) | |
| M27 | 10 ампер красный | Замок зажигания (IGN SW), оконный модуль (WIN MOD) | |
| M28 | 10 ампер красный | Контроллер следующего поколения (NGC), канал передачи (TRANS FEED), J1962 | |
| M29 | — | 10 ампер красный | Модуль классификации пассажиров (OCM) |
| M30 | 15 А Синий | Модуль заднего стеклоочистителя (RR WIPER MOD), зеркало с электроприводом складывания (PWR FOLD MIR) | |
| M31 | — | 20 ампер желтый | Лампы заднего хода (B/U LAMPS) |
| M32 | 10 ампер красный | Контроллер системы пассивной безопасности (ORC), TT EUROPE | |
| M33 | 10 ампер красный | Контроллер следующего поколения (NGC), глобальный контроллер двигателя силовой передачи (GPEC) | |
| M34 | 10 ампер красный | Система помощи при парковке (PRK ASST). Вентиляция отопителя, модуль кондиционирования воздуха (HVAC MOD), омыватель фар (HDLP WASH), компас (COMPAS) | |
| M35 | — | 10 ампер красный | Зеркала с подогревом |
| M36 | — | 20 ампер желтый | Розетка №3 (батарея) |
| M37 | 10 ампер красный | Антиблокировочная тормозная система (ABS), электронная программа курсовой устойчивости (ESP), выключатель стоп-сигналов (STP LP SW), система управления топливным насосом | |
| M38 | — | 25 ампер натуральный | Блокировка/разблокировка двигателей (БЛОКИРОВКА/РАЗБЛОКИРОВКА MTRS) |
Зеркала с подогревом, нижняя розетка приборной панели и съемная напольная консоль в переднем положении защищены самовосстанавливающимися предохранителями, которые обслуживаются только авторизованным дилером. Сиденья с электроприводом защищены автоматическим выключателем на 30 ампер, расположенным под сиденьем водителя. Электрические стеклоподъемники защищены автоматическим выключателем на 25 А, расположенным под приборной панелью рядом с рулевой колонкой. Если вы столкнулись с временной или постоянной поломкой этих систем, обратитесь за обслуживанием к авторизованному дилеру.
2009
Назначение предохранителей в TIPM (2009 г.)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | 40 А Зеленый | — | Складное сиденье с электроприводом |
| J2 | 30 ампер розовый | — | Модуль электропривода задней двери |
| J3 | 30 ампер розовый | — | Модуль задней двери (узел задней двери) |
| J4 | 25 ампер натуральный | — | Узел двери водителя |
| J5 | 25 ампер натуральный | — | Узел пассажирской двери |
| J6 | 40 А Зеленый | Антиблокировочная тормозная система (ABS) Насос/ESP | |
| J7 | 30 ампер розовый | Клапан антиблокировочной тормозной системы (ABS)/ESP | |
| J8 | 40 А Зеленый | — | Сиденье с электроприводом памяти (при наличии) |
| J9 | 40 А Зеленый | — | ПЗЕВ Мотор / Гибкое топливо |
| J10 | 30 ампер розовый | — | Реле омывателя фар/клапан регулировки коллектора |
| J11 | 30 ампер розовый | — | Блок питания модуля раздвижной двери/реле Тэтчум |
| J13 | 60 А Желтый | — | Зажигание выключено (IOD) - главный |
| J14 | 40 А Зеленый | — | Обогрев заднего стекла |
| J15 | 30 ампер розовый | — | Задний вентилятор |
| J17 | 40 А Зеленый | — | Соленоид стартера |
| J18 | 20 ампер синий | Модуль управления силовым агрегатом (PCM) Trans Range | |
| J19 | 60 А Желтый | — | Вентилятор радиатора |
| J20 | 30 ампер розовый | — | Передний стеклоочиститель LO/HI |
| J21 | 20 ампер синий | — | Передний/задний омыватель |
| J22 | 25 ампер натуральный | — | Модуль люка |
| M1 | 15 А Синий | Центральный верхний стоп-сигнал (CHMSL) / тормозной выключатель | |
| M2 | — | — | — |
| M3 | — | 20 ампер желтый | Запасной предохранитель |
| M4 | — | 10 ампер красный | Буксировка прицепа |
| M5 | — | 25 ампер натуральный | инвертор |
| M6 | — | 20 ампер желтый | Розетка №1 (ACC), датчик дождя |
| M7 | 20 ампер желтый | Розетка №2 (BATT/ACC SELECT) | |
| M8 | — | 20 ампер желтый | Переднее сиденье с подогревом (при наличии) |
| M9 | — | 20 ампер желтый | Заднее сиденье с подогревом (при наличии) |
| M10 | 15 А Синий | Зажигание выключено - автомобильная развлекательная система (IOD-VES), спутниковый цифровой аудиоприемник (SDARS), DVD, модуль громкой связи (HFM), универсальный механизм открывания двери гаража (UGDO), косметический светильник (VANITY LP), модуль потокового видео | |
| M11 | — | 10 ампер красный | (Зажигание выключено) IOD-HVAC/ATC |
| M12 | — | 30 А Зеленый | Усилитель (AMP)/ Радио |
| M13 | 20 ампер желтый | Зажигание выключено — узел салона (IOD-CCN), сирена, модуль часов (CLK MOD), многофункциональный переключатель управления (MULTI-FCTN SW)/ITM | |
| M14 | — | 20 ампер желтый | Запасной предохранитель |
| M15 | — | 20 ампер желтый | Зеркало заднего вида (RR VW MIR), узел салона (CCN), многофункциональный переключатель управления (MULTIFTCN SW), датчик давления в шинах (TPM), модуль свечей накаливания (GLW PLG MOD) — только экспортный дизель, переключатель передач в сборе ( Эффект Холла), акустическое шумоподавление (ANC) |
| M16 | 10 ампер красный | Контроллер системы пассивной безопасности/модуль классификации пассажиров (ORC/OCM) | |
| M17 | 15 А Синий | Левый хвост/лицензия/стояночный фонарь (LT-TAIL/LIC/PRK LMP), ходовые огни | |
| M18 | 15 А Синий | Правый задний фонарь/стояночный/ходовой фонарь (RT-TAIL/PRK/RUN LMP) | |
| M19 | — | 25 ампер натуральный | Автоматическое отключение (ASD №1 и №2) |
| M20 | — | 15 А Синий | Узел салонного отсека Внутреннее освещение (CCN INT LIGHT), блок переключателей (SW BANK), модуль управления рулевым управлением (SCM), переключатель рулевого колеса |
| M21 | — | 20 ампер желтый | Автоматическое отключение (ASD №3) |
| M22 | — | 10 ампер красный | Правый гудок (RT HORN (HI/LOW) |
| M23 | — | 10 ампер красный | Левый гудок (LT HORN (HI/LOW) |
| M24 | — | 25 ампер натуральный | Задний стеклоочиститель (REAR WIPER) |
| M25 | 20 ампер желтый | Топливный насос (FUEL PUMP), дизельный подъемный насос (DSL LIFT PUMP) — только экспорт | |
| M26 | 10 ампер красный | Переключатель зеркал с электроприводом (PWR MIRR SW), переключатель стеклоподъемника водителя (DRVR WIND SW) | |
| M27 | 10 ампер красный | Замок зажигания (IGN SW), оконный модуль (WIN MOD), PEM. Блокировка рулевой колонки | |
| M28 | 10 ампер красный | Контроллер нового поколения (NGC), PCM, трансмиссия (TRANS FEED), TCM | |
| M29 | 10 ампер красный | Модуль классификации пассажиров (OCM) | |
| M30 | 15 А Синий | Модуль заднего стеклоочистителя (RR WIPER MOD), зеркало с электроприводом складывания (PWR FOLD MIR), диагностический канал J1962 | |
| M31 | — | 20 ампер желтый | Лампы заднего хода (B/U LAMPS) |
| M32 | 10 ампер красный | Контроллер системы пассивной безопасности (ORC), TT EUROPE | |
| M33 | 10 ампер красный | Контроллер следующего поколения (NGC), глобальный контроллер двигателя трансмиссии (GPEC), TCM | |
| M34 | 10 ампер красный | Система помощи при парковке (PRK ASST), вентиляция отопителя, модуль кондиционирования воздуха (HVAC MOD), омыватель фар (HDLP WASH), компас (COMPAS), ИК-датчик, задняя камера, фонарь двери FT Drv/Pass, фонарик, AHLM, реле дизельного двигателя Обогреватель салона, Радиаторный дизельный вентилятор | |
| M35 | — | 10 ампер красный | Зеркала с подогревом |
| M36 | — | 20 ампер желтый | Розетка №3 (батарея) |
| M37 | 10 ампер красный | Антиблокировочная тормозная система (ABS), электронная программа курсовой устойчивости (ESP), выключатель стоп-сигналов (STP LP SW), система управления топливным насосом | |
| M38 | 25 ампер натуральный | Электродвигатели блокировки/разблокировки дверей (LOCK/UNLOCK MTRS), электродвигатели блокировки/разблокировки задней подъемной двери |
Обогрев зеркал, нижняя розетка приборной панели и съемная напольная консоль в переднем положении предохранены самовосстанавливающимися предохранителями, которые обслуживаются только авторизованным дилером. Сиденья с электроприводом защищены автоматическим выключателем на 30 ампер, расположенным под сиденьем водителя. Электрические стеклоподъемники защищены автоматическим выключателем на 25 А, расположенным под приборной панелью рядом с рулевой колонкой. Если вы столкнулись с временной или постоянной поломкой этих систем, обратитесь за обслуживанием к авторизованному дилеру.
2010
Назначение предохранителей в TIPM (2010 г.)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | 40 А Зеленый | — | Складное сиденье с электроприводом |
| J2 | 30 ампер розовый | — | Модуль электропривода задней двери |
| J3 | 30 ампер розовый | Модуль задней двери (узел задней двери) | |
| J4 | 25 ампер натуральный | — | Узел двери водителя |
| J5 | 25 ампер натуральный | — | Узел пассажирской двери |
| J6 | 40 А Зеленый | Насос антиблокировочной системы тормозов/система контроля устойчивости | |
| J7 | 30 ампер розовый | — | Антиблокировочный тормозной клапан/система контроля устойчивости |
| J8 | 40 А Зеленый | — | Сиденье с электроприводом и памятью — при наличии |
| J9 | 40 А Зеленый | Автомобильный двигатель с частичным нулевым уровнем выбросов / гибкое топливо | |
| J10 | 30 ампер розовый | Реле омывателя фар/клапан регулировки коллектора | |
| J11 | 30 ампер розовый | Электропитание модуля сдвижной двери/модуля защиты от кражи реле замка | |
| J13 | 60 А Желтый | Зажигание при выключенной тяге (IOD) — главная | |
| J14 | 40 А Зеленый | — | Обогрев заднего стекла |
| J15 | 30 ампер розовый | — | Задний вентилятор |
| J17 | 40 А Зеленый | — | Соленоид стартера |
| J18 | 20 ампер синий | Модуль управления силовым агрегатом Trans Range | |
| J19 | 60 А Желтый | — | Вентилятор радиатора |
| J20 | 30 ампер розовый | — | Передний стеклоочиститель LO/HI |
| J21 | 20 ампер синий | — | Передний/задний омыватель |
| J22 | 25 ампер натуральный | — | Модуль люка |
| M1 | — | 15 А Синий | Задний центральный стоп-сигнал/тормозной выключатель |
| M2 | — | — | — |
| M3 | — | 20 ампер желтый | Запасной предохранитель |
| M4 | — | 10 ампер красный | Буксировка прицепа |
| M5 | — | 25 ампер натуральный | инвертор |
| M6 | — | 20 ампер желтый | Розетка №1 (ACC), датчик дождя |
| M7 | — | 20 ампер желтый | Розетка №2 (BATT/ACC SELECT) |
| M8 | — | 20 ампер желтый | Переднее сиденье с подогревом — при наличии |
| M9 | 20 ампер желтый | Заднее сиденье с подогревом — при наличии | |
| M10 | 15 А Синий | Зажигание выключено — видеосистема, спутниковое радио, DVD, модуль громкой связи, универсальный механизм открывания гаражных ворот, косметический светильник, модуль потокового видео | |
| M11 | — | 10 ампер красный | Зажигание выключено — система климат-контроля |
| M12 | — | 30 А Зеленый | Усилитель (AMP)/Радио |
| M13 | 20 ампер желтый | Зажигание выключено — комбинация приборов, сирена, модуль часов, многофункциональный переключатель управления/ITM | |
| M14 | — | 20 ампер желтый | Запасной предохранитель |
| M15 | 20 ампер желтый | Зеркало заднего вида, комбинация приборов, многофункциональный переключатель управления, датчик давления в шинах, модуль свечей накаливания (только экспортный дизель), AssyShifter (эффект Холла), шумоподавление | |
| M16 | 10 ампер красный | Модуль подушки безопасности/модуль классификации пассажиров | |
| M17 | 15 А Синий | Левый хвост/лицензия/стояночный фонарь, ходовые огни | |
| M18 | 15 А Синий | Правый задний/стояночный/ходовой фонарь | |
| M19 | 25 ампер натуральный | Автоматическое отключение №1 и №2 | |
| M20 | 15 А Синий | Внутреннее освещение комбинации приборов, блок переключателей, модуль рулевой колонки, переключатель рулевого колеса | |
| M21 | — | 20 ампер желтый | Автоматическое отключение №3 |
| M22 | — | 10 ампер красный | Правый звуковой сигнал (HI/LOW) |
| M23 | — | 10 ампер красный | Левый звуковой сигнал (HI/LOW) |
| M24 | — | 25 ампер натуральный | Задний стеклоочиститель |
| M25 | 20 ампер желтый | Топливный насос, дизельный подъемный насос - только экспорт | |
| M26 | — | 10 ампер красный | Переключатель зеркал с электроприводом, переключатель стеклоподъемника водителя |
| M27 | 10 ампер красный | Замок зажигания, модуль беспроводного управления, модуль бесключевого доступа, замок рулевой колонки | |
| M28 | 10 ампер красный | Модуль управления силовым агрегатом, коробка передач, модуль управления коробкой передач | |
| M29 | — | 10 ампер красный | Модуль классификации пассажиров |
| M30 | 15 А Синий | Модуль заднего стеклоочистителя, зеркало с электроприводом складывания, диагностический канал J1962 | |
| M31 | — | 20 ампер желтый | Резервные лампы |
| M32 | — | 10 ампер красный | Модуль подушки безопасности, TT EUROPE |
| M33 | 10 ампер красный | Модуль управления силовым агрегатом, модуль управления коробкой передач | |
| M34 | 10 ампер красный | Система помощи при парковке, модуль системы климат-контроля отопителя, омыватели фар, компас, ИК-датчик, камера заднего вида, фонарь двери FT Drv / Pass, фонарь лампы, AHLM, реле дизельного обогревателя салона, дизельный вентилятор Rad | |
| M35 | — | 10 ампер красный | Зеркала с подогревом |
| M36 | — | 20 ампер желтый | Розетка №3 |
| M37 | 10 ампер красный | Антиблокировочная система тормозов, система курсовой устойчивости, выключатель стоп-сигнала, реле топливного насоса под контролем | |
| M38 | 25 ампер натуральный | Электродвигатели блокировки/разблокировки дверей, электродвигатели блокировки/разблокировки задней подъемной двери |
Обогрев зеркал, нижняя розетка приборной панели и съемная напольная консоль в переднем положении предохранены самовосстанавливающимися предохранителями, которые обслуживаются только авторизованным дилером. Сиденья с электроприводом защищены автоматическим выключателем на 30 ампер, расположенным под сиденьем водителя. Электрические стеклоподъемники защищены автоматическим выключателем на 25 А, расположенным под приборной панелью рядом с рулевой колонкой. Если вы столкнулись с временной или постоянной поломкой этих систем, обратитесь за обслуживанием к авторизованному дилеру.
2011
Назначение предохранителей в TIPM (2011 г.)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | 40 А Зеленый | — | Складное сиденье с электроприводом |
| J2 | 30 ампер розовый | — | Модуль электропривода задней двери |
| J3 | 30 ампер розовый | — | Модуль задней двери (узел задней двери) |
| J4 | 25 ампер натуральный | — | Узел двери водителя |
| J5 | 25 ампер натуральный | — | Узел пассажирской двери |
| J6 | 40 А Зеленый | Насос антиблокировочной системы тормозов/система контроля устойчивости | |
| J7 | 30 ампер розовый | - | Антиблокировочный тормозной клапан/система контроля устойчивости |
| J8 | 40 А Зеленый | — | Сиденье с электроприводом памяти — при наличии |
| J9 | 40 А Зеленый | Автомобильный двигатель с частичным нулевым уровнем выбросов / гибкое топливо | |
| J10 | 30 ампер розовый | Реле омывателя фар/клапан регулировки коллектора | |
| J11 | 30 ампер розовый | Электропитание модуля сдвижной двери/противоугонного модуля реле замка | |
| J13 | 60 А Желтый | — | Зажигание выключено (IOD) - главный |
| J14 | 40 А Зеленый | — | Обогрев заднего стекла |
| J15 | 30 ампер розовый | — | Передний вентилятор |
| J17 | 40 А Зеленый | — | Соленоид стартера |
| J18 | 20 ампер синий | — | Модуль управления силовым агрегатом Trans Range |
| J19 | 60 А Желтый | — | Вентилятор радиатора |
| J20 | 30 ампер розовый | — | Передний стеклоочиститель LO/HI |
| J21 | 20 ампер синий | — | Передний/задний омыватель |
| J22 | 25 ампер натуральный | — | Модуль люка |
| M1 | — | 15 А Синий | Задний центральный стоп-сигнал/тормозной выключатель |
| M2 | — | — | — |
| M3 | — | 20 ампер желтый | Запасной предохранитель |
| M4 | — | 10 ампер красный | Буксировка прицепа |
| M5 | — | 25 ампер натуральный | инвертор |
| M6 | — | 20 ампер желтый | Розетка №1 (ACC), датчик дождя |
| M7 | — | 20 ампер желтый | Розетка №2 (BATT/ACC SELECT) |
| M8 | — | 20 ампер желтый | Переднее сиденье с подогревом — при наличии |
| M9 | — | 20 ампер желтый | Заднее сиденье с подогревом — при наличии |
| M10 | 15 А Синий | Зажигание выключено — видеосистема, спутниковое радио, DVD, модуль громкой связи, универсальный механизм открывания гаражных ворот, косметический светильник, модуль потокового видео | |
| M11 | 10 ампер красный | Зажигание выключено — система климат-контроля | |
| M12 | — | 30 А Зеленый | Усилитель (AMP)/ Радио |
| M13 | 20 ампер желтый | Зажигание выключено — комбинация приборов, сирена, модуль часов, многофункциональный переключатель управления/ITM | |
| M14 | — | 20 ампер желтый | Запасной предохранитель |
| M15 | 20 ампер желтый | Зеркало заднего вида, комбинация приборов, многофункциональный переключатель управления, датчик давления в шинах, модуль свечей накаливания (только экспортный дизель), переключатель передач в сборе (эффект Холла), шумоподавление | |
| M16 | 10 ампер красный | Модуль подушки безопасности/модуль классификации пассажиров | |
| M17 | 15 А Синий | Левый хвост / лицензия / стояночный фонарь, ходовые огни | |
| M18 | — | 15 А Синий | Правый задний/стояночный/ходовой фонарь |
| M19 | — | 25 ампер натуральный | Автоматическое отключение №1 и №2 |
| M20 | 15 А Синий | Внутреннее освещение комбинации приборов, блок переключателей, модуль рулевой колонки, переключатель рулевого колеса | |
| M21 | — | 20 ампер желтый | Автоматическое отключение №3 |
| M22 | — | 10 ампер красный | Правый звуковой сигнал (HI/LOW) |
| M23 | — | 10 ампер красный | Левый звуковой сигнал (HI/LOW) |
| M24 | — | 25 ампер натуральный | Задний стеклоочиститель |
| M25 | 20 ампер желтый | Топливный насос, дизельный подъемный насос - только экспорт | |
| M26 | — | 10 ампер красный | Переключатель зеркал с электроприводом, переключатель стеклоподъемника водителя |
| M27 | 10 ампер красный | Замок зажигания, модуль беспроводного управления, модуль бесключевого доступа, замок рулевой колонки | |
| M28 | 10 ампер красный | Модуль управления силовым агрегатом, коробка передач, модуль управления коробкой передач | |
| M29 | — | 10 ампер красный | Модуль классификации пассажиров |
| M30 | 15 А Синий | Модуль заднего стеклоочистителя, зеркало с электроприводом складывания, диагностический канал J1962 | |
| M31 | — | 20 ампер желтый | Резервные лампы |
| M32 | — | 10 ампер красный | Модуль подушки безопасности, TT EUROPE |
| M33 | 10 ампер красный | Модуль управления силовым агрегатом, модуль управления коробкой передач | |
| M34 | 10 ампер красный | Система помощи при парковке, модуль системы климат-контроля отопителя, омыватели фар, компас, ИК-датчик, камера заднего вида, дверной фонарь FT Drv/Pass, фонарик, AHLM, реле дизельного обогревателя салона, дизельный вентилятор Rad | |
| M35 | — | 10 ампер красный | Зеркала с подогревом |
| M36 | — | 20 ампер желтый | Розетка №3 |
| M37 | 10 ампер красный | Антиблокировочная система тормозов, система курсовой устойчивости, выключатель стоп-сигнала, реле топливного насоса под контролем | |
| M38 | 25 ампер натуральный | Электродвигатели блокировки/разблокировки дверей, электродвигатели блокировки/разблокировки задней подъемной двери |
Обогрев зеркал, нижняя розетка приборной панели и съемная напольная консоль в переднем положении предохранены самовосстанавливающимися предохранителями, которые обслуживаются только авторизованным дилером. Сиденья с электроприводом защищены автоматическим выключателем на 30 ампер, расположенным под сиденьем водителя. Электрические стеклоподъемники защищены автоматическим выключателем на 25 А, расположенным под приборной панелью рядом с рулевой колонкой. Если вы столкнулись с временной или постоянной поломкой этих систем, обратитесь за обслуживанием к авторизованному дилеру.
2012
Назначение предохранителей в TIPM (2012 г.)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | 40 А Зеленый | — | Складное сиденье с электроприводом |
| J2 | 30 ампер розовый | — | Модуль электропривода задней двери |
| J3 | 30 ампер розовый | — | Модуль задней двери |
| J4 | 25 ампер натуральный | — | Узел двери водителя |
| J5 | 25 ампер натуральный | — | Узел пассажирской двери |
| J6 | 40 А Зеленый | Насос антиблокировочной системы тормозов/система контроля устойчивости | |
| J7 | 30 ампер розовый | Антиблокировочный тормозной клапан/система контроля устойчивости | |
| J8 | 40 А Зеленый | — | Сиденье с электроприводом и памятью — при наличии |
| J9 | 40 А Зеленый | Автомобильный двигатель с частичным нулевым уровнем выбросов / гибкое топливо — при наличии | |
| J10 | 30 ампер розовый | Клапан омывателя фар/клапан регулировки коллектора — при наличии | |
| J11 | 30 ампер розовый | Модуль раздвижной двери с электроприводом/Противоугонный модуль — при наличии | |
| J12 | 30 ампер розовый | Задний вентилятор HVAC, двигатель вентилятора радиатора | |
| J13 | 60 А Желтый | — | Зажигание выключено (IOD) - главный |
| J14 | 40 А Зеленый | — | Обогрев заднего стекла |
| J15 | 40 А Зеленый | — | Передний вентилятор |
| J17 | 40 А Зеленый | — | Соленоид стартера |
| J18 | 20 ампер синий | — | Модуль управления силовым агрегатом Trans Range |
| J19 | 60 А Желтый | — | Вентилятор радиатора |
| J20 | 30 ампер розовый | — | Передний стеклоочиститель LO/HI |
| J21 | 20 ампер синий | — | Передний/задний омыватель |
| J22 | 25 ампер натуральный | — | Модуль люка |
| M1 | — | 15 А Синий | Задний центральный стоп-сигнал/тормозной выключатель |
| M2 | 20 ампер желтый | Освещение прицепа, передние противотуманные фары, интеллектуальный датчик аккумуляторной батареи (IBS) | |
| M3 | 20 ампер желтый | Блокировка переднего/заднего моста, электродвигатель вакуумного насоса | |
| M4 | — | 10 ампер красный | Буксировка прицепа |
| M5 | — | 25 ампер натуральный | инвертор |
| M6 | 20 ампер желтый | Розетка №1 (ACC), датчик дождя, прикуриватель (приборная панель или задняя консоль) | |
| M7 | 20 ампер желтый | Розетка питания № 2 (BATT/ACC SELECT) — центральное сиденье или задняя консоль | |
| M8 | — | 20 ампер желтый | Переднее сиденье с подогревом — при наличии |
| M9 | — | 20 ампер желтый | Заднее сиденье с подогревом — при наличии |
| M10 | 15 А Синий | Зажигание выключено — видеосистема, спутниковое радио, DVD, модуль громкой связи, универсальный механизм открывания гаражных ворот, косметический светильник, модуль потокового видео — при наличии | |
| M11 | — | 10 ампер красный | Система климат-контроля |
| M12 | — | 30 А Зеленый | Усилитель/Радио |
| M13 | 20 ампер желтый | Комбинация приборов, сирена, модуль часов, многофункциональный переключатель управления — при наличии | |
| M14 | — | 20 ампер желтый | Буксировка прицепа — при наличии |
| M15 | 20 ампер желтый | Зеркало заднего вида, комбинация приборов, многофункциональный переключатель управления, датчик давления в шинах, модуль свечей накаливания — при наличии | |
| M16 | 10 ампер красный | Модуль подушки безопасности/модуль классификации пассажиров | |
| M17 | 15 А Синий | Левый хвост/лицензия/стояночный фонарь, ходовые огни | |
| M18 | — | 15 А Синий | Правый задний/стояночный/ходовой фонарь |
| M19 | — | 25 ампер натуральный | Силовой агрегат |
| M20 | 15 А Синий | Внутреннее освещение комбинации приборов, блок переключателей, модуль рулевой колонки, переключатель рулевого колеса | |
| M21 | — | 20 ампер желтый | Силовой агрегат |
| M22 | — | 10 ампер красный | Horn |
| M23 | — | 10 ампер красный | Horn |
| M24 | — | 25 ампер натуральный | Задний стеклоочиститель |
| M25 | 20 ампер желтый | Топливный насос, дизельный подъемный насос — при наличии | |
| M26 | 10 ампер красный | Переключатель зеркал с электроприводом, переключатель стеклоподъемника водителя | |
| M27 | 10 ампер красный | Модуль беспроводного управления, модуль бесключевого доступа | |
| M28 | — | 10 ампер красный | Силовой агрегат, модуль управления коробкой передач |
| M29 | — | 10 ампер красный | Модуль классификации пассажиров |
| M30 | — | 15 А Синий | Модуль заднего стеклоочистителя, зеркало с электроприводом складывания |
| M31 | — | 20 ампер желтый | Резервные лампы |
| M32 | 10 ампер красный | Модуль подушки безопасности, THATCHUM — при наличии | |
| M33 | — | 10 ампер красный | Силовой агрегат |
| M34 | 10 ампер красный | Система помощи при парковке, модуль климат-контроля с подогревом, омыватели фар, компас, камера заднего вида, дверные фонари, фонарик, реле дизельного обогревателя салона, дизельный радиатор с вентилятором — при наличии | |
| M35 | — | 10 ампер красный | Зеркала с подогревом |
| M36 | — | 20 ампер желтый | Розетка №3 (приборная панель или центр консоли) |
| M37 | 10 ампер красный | Антиблокировочная система тормозов, система курсовой устойчивости, стоп-сигнал, топливный насос | |
| M38 | 25 ампер натуральный | Электродвигатели блокировки/разблокировки дверей, электродвигатели блокировки/разблокировки задней подъемной двери |
Обогрев зеркал, нижняя розетка приборной панели и съемная напольная консоль в переднем положении предохранены самовосстанавливающимися предохранителями, которые обслуживаются только авторизованным дилером. Сиденья с электроприводом защищены автоматическим выключателем на 30 ампер, расположенным под сиденьем водителя. Электрические стеклоподъемники защищены автоматическим выключателем на 25 А, расположенным под приборной панелью рядом с рулевой колонкой. Если вы столкнулись с временной или постоянной поломкой этих систем, обратитесь за обслуживанием к авторизованному дилеру.
2013, 2014, 2015
Назначение предохранителей в ТИМП (2013, 2014, 2015)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | 40 А Зеленый | — | Складное сиденье с электроприводом |
| J2 | 30 ампер розовый | — | Модуль электропривода задней двери |
| J3 | 30 ампер розовый | — | Модуль задней двери |
| J4 | 25 ампер натуральный | — | Узел двери водителя |
| J5 | 25 ампер натуральный | — | Узел пассажирской двери |
| J6 | 40 А Зеленый | — | Насос антиблокировочной системы тормозов/система контроля устойчивости |
| J7 | 30 ампер розовый | — | Антиблокировочный тормозной клапан/система контроля устойчивости |
| J8 | 40 А Зеленый | — | Сиденье с электроприводом и памятью — при наличии |
| J9 | 40 А Зеленый | Автомобильный двигатель с частичным нулевым уровнем выбросов / гибкое топливо — при наличии | |
| J10 | 30 ампер розовый | Клапан регулировки омывателя фар/коллектора — при наличии | |
| J11 | 30 ампер розовый | Модуль раздвижной двери с электроприводом/Противоугонный модуль — при наличии | |
| J12 | 30 ампер розовый | Задний вентилятор HVAC, двигатель вентилятора радиатора | |
| J13 | 60 А Желтый | — | Зажигание выключено (IOD) - главный |
| J14 | 40 А Зеленый | — | Обогрев заднего стекла |
| J15 | 40 А Зеленый | — | Передний вентилятор |
| J17 | 40 А Зеленый | — | Соленоид стартера |
| J18 | 20 ампер синий | — | Модуль управления силовым агрегатом Trans Range |
| J19 | 60 А Желтый | — | Вентилятор радиатора |
| J20 | 30 ампер розовый | — | Передний стеклоочиститель LO/HI |
| J21 | 20 ампер синий | — | Передний/задний омыватель |
| J22 | 25 ампер натуральный | — | Модуль люка |
| M1 | — | 15 А Синий | Задний центральный стоп-сигнал/тормозной выключатель |
| M2 | — | 20 ампер желтый | Передние противотуманные фары |
| M3 | — | 20 ампер желтый | Блокировка переднего/заднего моста, электродвигатель вакуумного насоса |
| M4 | — | 10 ампер красный | Буксировка прицепа |
| M5 | — | 25 ампер натуральный | инвертор |
| M6 | — | 20 ампер желтый | Розетка №1 (ACC), датчик дождя, прикуриватель (приборная панель или задняя консоль) |
| M7 | 20 ампер желтый | Розетка питания № 2 (BATT/ACC SELECT) — центральное сиденье или задняя консоль | |
| M8 | — | 20 ампер желтый | Переднее сиденье с подогревом — при наличии |
| M9 | — | 20 ампер желтый | Заднее сиденье с подогревом — при наличии |
| M10 | 15 А Синий | Зажигание выключено — видеосистема, спутниковое радио, DVD, модуль громкой связи, универсальный механизм открывания гаражных ворот, косметический светильник, модуль потокового видео — при наличии | |
| M11 | — | 10 ампер красный | Система климат-контроля |
| M12 | — | 30 А Зеленый | Усилитель/Радио |
| M13 | — | 20 ампер желтый | Комбинация приборов, сирена, модуль часов, многофункциональный переключатель управления — при наличии |
| M14 | — | 20 ампер желтый | Буксировка прицепа — при наличии |
| M15 | 20 ампер желтый | Зеркало заднего вида, комбинация приборов, многофункциональный переключатель управления, датчик давления в шинах, модуль свечей накаливания — при наличии | |
| M16 | — | 10 ампер красный | Модуль подушки безопасности/модуль классификации пассажиров |
| M17 | — | 15 А Синий | Левый хвост/лицензия/стояночный фонарь, ходовые огни |
| M18 | — | 15 А Синий | Правый задний/стояночный/ходовой фонарь |
| M19 | — | 25 ампер натуральный | Силовой агрегат |
| M20 | — | 15 А Синий | Внутреннее освещение комбинации приборов, блок переключателей, модуль рулевой колонки, переключатель рулевого колеса |
| M21 | — | 20 ампер желтый | Силовой агрегат |
| M22 | — | 10 ампер красный | Horn |
| M23 | — | 10 ампер красный | Horn |
| M24 | — | 25 ампер натуральный | Задний стеклоочиститель |
| M25 | — | 20 ампер желтый | Топливный насос, дизельный подъемный насос — при наличии |
| M26 | — | 10 ампер красный | Переключатель зеркал с электроприводом, переключатель стеклоподъемника водителя |
| M27 | — | 10 ампер красный | Модуль беспроводного управления, модуль бесключевого доступа |
| M28 | — | 10 ампер красный | Силовой агрегат, модуль управления коробкой передач |
| M29 | — | 10 ампер красный | Модуль классификации пассажиров |
| M30 | — | 15 А Синий | Модуль заднего стеклоочистителя, зеркало с электроприводом складывания |
| M31 | — | 20 ампер желтый | Резервные лампы |
| M32 | — | 10 ампер красный | Модуль подушки безопасности, THATCHUM — при наличии |
| M33 | — | 10 ампер красный | Силовой агрегат |
| M34 | 10 ампер красный | Система помощи при парковке, модуль климат-контроля с подогревом, омыватели фар, компас, камера заднего вида, дверные фонари, фонарик, реле дизельного обогревателя салона, дизельный радиатор с вентилятором — при наличии | |
| M35 | — | 10 ампер красный | Зеркала с подогревом |
| M36 | — | 20 ампер желтый | Розетка №3 (приборная панель или центр консоли) |
| M37 | — | 10 ампер красный | Антиблокировочная система тормозов, система курсовой устойчивости, стоп-сигнал, топливный насос |
| M38 | — | 25 ампер натуральный | Электродвигатели блокировки/разблокировки дверей, электродвигатели блокировки/разблокировки задней подъемной двери |
| CB1 | - | Автоматический выключатель на 25 А | Электрические стеклоподъемники |
2016
Назначение предохранителей в TIPM (2016)
| полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | 40 А Зеленый | - | Складное сиденье с электроприводом |
| J2 | 30 ампер розовый | - | Модуль электропривода задней двери |
| J3 | 30 ампер розовый | - | Модуль задней двери |
| J4 | 25 ампер чистый | - | Узел двери водителя |
| J5 | 25 ампер чистый | - | Узел пассажирской двери |
| J6 | 40 А Зеленый | — | Насос антиблокировочной системы тормозов/система контроля устойчивости |
| J7 | 30 ампер розовый | — | Антиблокировочный тормозной клапан/система контроля устойчивости |
| J8 | 40 А Зеленый | - | Сиденье с электроприводом и памятью — при наличии |
| J9 | 40 А Зеленый | Автомобильный двигатель с частичным нулевым уровнем выбросов / гибкое топливо — при наличии | |
| J10 | 30 ампер розовый | Клапан регулировки омывателя фар/коллектора — при наличии | |
| J11 | 30 ампер розовый | — | Модуль раздвижной двери с электроприводом/Противоугонный модуль — при наличии |
| J12 | 30 ампер розовый | - | Задний вентилятор HVAC, двигатель вентилятора радиатора |
| J13 | 60 А Желтый | - | Зажигание выключено (IOD) - главный |
| J14 | 40 А Зеленый | - | Обогрев заднего стекла |
| J15 | 40 А Зеленый | - | Передний вентилятор |
| J17 | 40 А Зеленый | - | Соленоид стартера |
| J18 | 20 ампер синий | - | Модуль управления силовым агрегатом Trans Range |
| J19 | 60 А Желтый | - | Вентилятор радиатора |
| J20 | 30 ампер розовый | - | Передний стеклоочиститель LO/HI |
| J21 | 20 ампер синий | - | Передний/задний омыватель |
| J22 | 25 ампер чистый | - | Модуль люка |
| M1 | - | 15 А Синий | Задний центральный стоп-сигнал/тормозной выключатель |
| M2 | - | 20 ампер желтый | Передние противотуманные фары |
| M3 | - | 20 ампер желтый | Блокировка переднего/заднего моста, электродвигатель вакуумного насоса |
| M5 | - | 25 ампер чистый | инвертор |
| M6 | 20 ампер желтый | Розетка №1 (ACC), датчик дождя, прикуриватель (приборная панель или задняя консоль) | |
| M7 | 20 ампер желтый | Розетка питания № 2 (BATT/ACC SELECT) — центральное сиденье или задняя консоль | |
| M8 | - | 20 ампер желтый | Переднее сиденье с подогревом — при наличии |
| M9 | - | 20 ампер желтый | Заднее сиденье с подогревом — при наличии |
| M10 | 15 А Синий | Зажигание выключено — видеосистема, спутниковое радио, DVD, модуль громкой связи, универсальный механизм открывания гаражных ворот, косметический светильник, модуль потокового видео — при наличии | |
| M11 | - | 10 ампер красный | Система климат-контроля |
| M12 | - | 30 А Зеленый | Усилитель/Радио |
| M13 | 20 ампер желтый | Комбинация приборов, сирена, модуль часов, многофункциональный переключатель управления — при наличии | |
| M14 | - | 20 ампер желтый | Буксировка прицепа — при наличии |
| M15 | 20 ампер желтый | Зеркало заднего вида, комбинация приборов, многофункциональный переключатель управления, датчик давления в шинах, модуль свечей накаливания — при наличии | |
| M16 | 10 ампер красный | Модуль подушки безопасности/модуль классификации пассажиров | |
| M17 | - | 15 А Синий | Левый хвост/лицензия/стояночный фонарь, ходовые огни |
| M18 | - | 15 А Синий | Правый задний/стояночный/ходовой фонарь |
| M19 | - | 25 ампер чистый | Силовой агрегат |
| M20 | 15 А Синий | Внутреннее освещение комбинации приборов, блок переключателей, модуль рулевой колонки, переключатель рулевого колеса | |
| M21 | - | 20 ампер желтый | Силовой агрегат |
| M22 | - | 10 ампер красный | Horn |
| M23 | - | 10 ампер красный | Horn |
| M24 | - | 25 ампер чистый | Задний стеклоочиститель |
| M25 | - | 20 ампер желтый | Топливный насос, дизельный подъемный насос — при наличии |
| M26 | - | 10 ампер красный | Переключатель зеркал с электроприводом, переключатель стеклоподъемника водителя |
| M27 | — | 10 ампер красный | Модуль беспроводного управления, модуль бесключевого доступа |
| M28 | - | 10 ампер красный | Силовой агрегат, модуль управления коробкой передач |
| M29 | - | 10 ампер красный | Модуль классификации пассажиров |
| M30 | - | 15 А Синий | Модуль заднего стеклоочистителя, зеркало с электроприводом складывания |
| M31 | - | 20 ампер желтый | Резервные лампы |
| M32 | - | 10 ампер красный | Модуль подушки безопасности, THATCHUM — при наличии |
| M33 | - | 10 ампер красный | Силовой агрегат |
| M34 | 10 ампер красный | Система помощи при парковке, модуль климат-контроля с подогревом, омыватели фар, компас, камера заднего вида, дверные фонари, фонарик, реле дизельного обогревателя салона, дизельный радиатор с вентилятором — при наличии | |
| M35 | - | 10 ампер красный | Зеркала с подогревом |
| M36 | - | 20 ампер желтый | Розетка №3 (приборная панель или центр консоли) |
| M37 | — | 10 ампер красный | Антиблокировочная система тормозов, система курсовой устойчивости, стоп-сигнал, топливный насос |
| M38 | — | 25 ампер чистый | Электродвигатели блокировки/разблокировки дверей, электродвигатели блокировки/разблокировки задней подъемной двери |
| CB1 | - | Автоматический выключатель на 25 А | Электрические стеклоподъемники |
Дополнительная информация: Chrysler Town &, Country (2008-2016)
Марка: Крайслер
Модель: Город и страна V
Поколение: V
Год начала производства: 2008 г.
Двигатель: Обычный неэтилированный 3,6 л
Передача инфекции: 6-ступенчатый автомат 62TE
Пробег: 25 миль на галлон шоссе / 17 миль на галлон в городе.
Трансмиссия: 283 лошадиных силы с V-6 в сочетании с 6-ступенчатым передним приводом.
Крайслер Town & Country V were the most luxurious and finest minivan run on roads on those days. Not many changes were made in redesigning the car; the necessary changes were only done with the advancement in technologies which led to better functioning and performance in comparison with the older model. The town and country have more bright and highlighted trims that give its extra glassy shape a different and bright visuality. Its square jawed in the upper part of the vehicle forms a different type of rare combination that holds back the look lower little than others in the market but matches well with their looks. It has a LED tailings that helps it to distinguish itself from other minivans in the same model. Крайслер Town & Country V has several features that provide power side doors, all four-door power open window facility, Stow’n Go facility. Крайслер town and country never ever compromise with their standard.
Безопасность:
Он имеет различные параметры безопасности, такие как мониторинг слепых зон, датчик парковки и проверенная камера, что дает их безопасность на первое место по сравнению с другими.
Другие средства:
Он имеет различные другие функции, такие как беспроводное подключение к Интернету в автомобилях, складывающиеся силовые установки третьего ряда, сенсорный бесключевой доступ, люк на крыше, развлекательные DVD-системы и многие другие. У него также был порт USB для облегчения зарядки и игр. Он имеет добавление нового уровня отделки салона в городе и стране 2015 года. У него кожаное сиденье и автоматика фар, которая имеет более длинный, высокий и жесткий корпус. Его безопасность водителя питания добавляет больше мер безопасности.
