Предохранители и реле Chrysler Town &, Country (2001-2007)
Схемы относятся к указанным годам и вариантам Chrysler Town &, Country (2001-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chrysler.
Расположение предохранителей Chrysler Town & Country 2001-2007 гг.
Предохранитель прикуривателя (розетка) в Chrysler Town & Country это предохранитель F6 во встроенном силовом модуле.
Оглавление

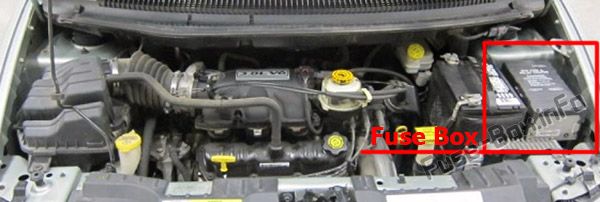

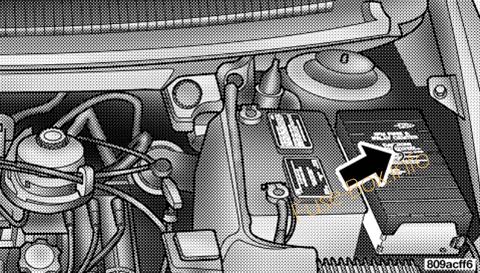

Расположение блока предохранителей
An Встроенный силовой модуль (ИПМ), расположенный в моторном отсеке рядом с аккумуляторной батареей.

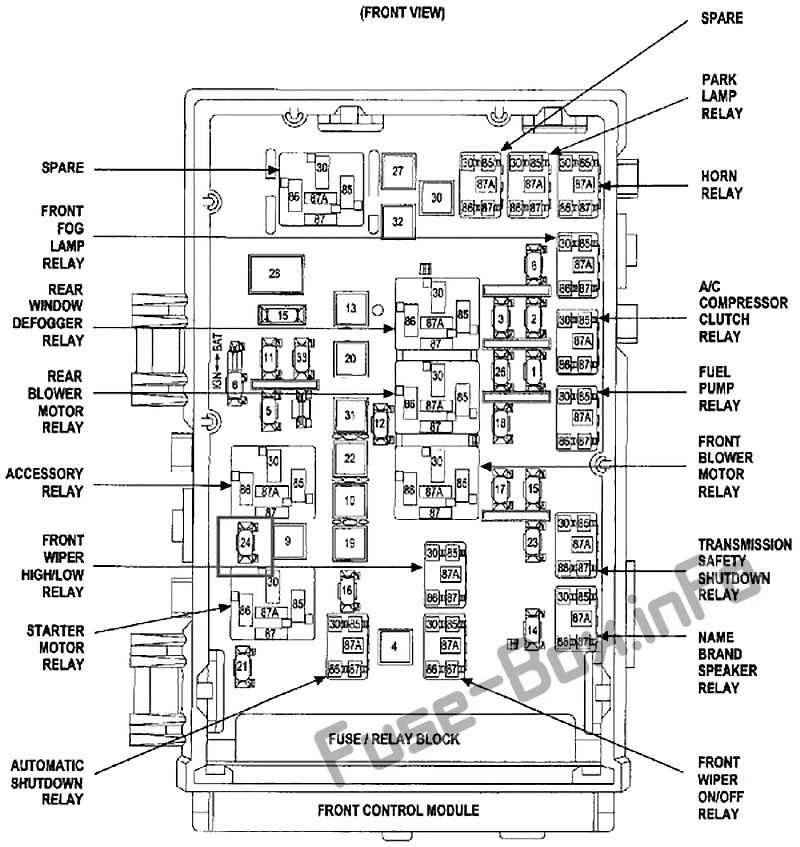

Схема блока предохранителей
Назначение предохранителей в ИПМ
| полость | Amp | Описание |
|---|---|---|
| Картриджный предохранитель: | ||
| F4 | 30 ампер розовый | Передние дворники |
| F9 | 40 А Зеленый | Насос антиблокировочной тормозной системы (ABS) |
| F10 | 40 А Зеленый | Передний вентилятор |
| F13 | 40 А Зеленый | Электронная подсветка (EBL) |
| F19 | 40 А Зеленый | Модуль управления кузовным оборудованием (BCM), канал 1 |
| F20 | 30 ампер розовый | Центральный усилитель |
| F22 | 30 ампер розовый | Сиденья |
| F27 | 40 А Зеленый | Вентилятор радиатора |
| F28 | 40 А Зеленый | Электрические стеклоподъемники |
| F30 | 40 А Зеленый | Омыватели фар (только экспорт) |
| F31 | 40 А Зеленый | Раздвижная дверь с электроприводом |
| F32 | 40 А Зеленый | Задняя дверь с электроприводом |
| Мини предохранитель: | ||
| F1 | 20 ампер желтый | Противотуманные огни |
| F2 | 15 А Синий | Левый парковочный/задний фонарь |
| F3 | 15 А Синий | Правый парковочный/задний фонарь |
| F5 | 20 ампер желтый | RDO/IP Зажигание |
| F6 | 20 ампер желтый | 12 Вольт на зажигание или аккумулятор |
| F8 | 20 ампер желтый | Horn |
| F11 | 20 ампер желтый | EWD/задний стеклоочиститель |
| F12 | 25 ампер чистый | Задний вентилятор |
| F14 | 20 ампер желтый | Выключение зажигания (IOD) |
| F15 | 20 ампер желтый | Аккумулятор электронной автоматической коробки передач (EATX) |
| F15 | 25 ампер чистый | ASD |
| F17 | 20 ампер желтый | Топливный насос |
| F18 | 15 А Синий | Муфта кондиционера |
| F21 | 25 ампер чистый | Модуль антиблокировочной тормозной системы (ABS) |
| F23 | 10 ампер красный | Выключатель зажигания |
| F24 | 20 ампер желтый | Опасность |
| F26 | 20 ампер желтый | Стоп-сигнал |
| F33 | 15 А Синий | Передний/задний омыватель |
| - | 20 ампер желтый | Запасной (ИОД) |
