Предохранители и реле Citroen C-Crosser (2008-2012)

Схемы относятся к указанным годам и вариантам Citroen C-Crosser (2008-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.

Расположение предохранителей Citroën C-Crosser 2008-2012 гг.

Предохранитель прикуривателя (розетки) в Citroen C-Crosser предохранитель №19 в блоке предохранителей панели приборов.

Оглавление

Блок предохранителей на приборной панели

Расположение блока предохранителей

Автомобили с левым рулем:

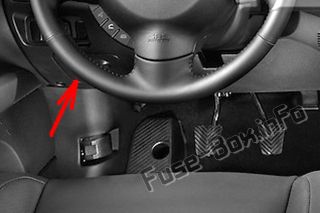

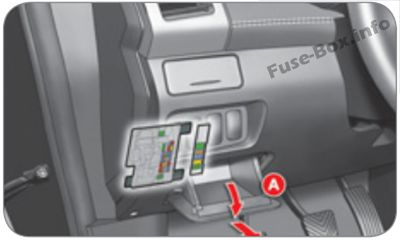

Он расположен в нижней части приборной панели за вещевым отсеком (слева). Расположение блока предохранителей

Автомобили с правым рулем:

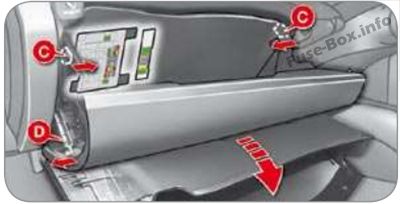

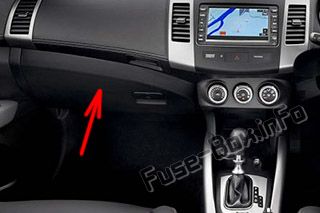

Блоки предохранителей расположены в нижней части панели за перчаточным ящиком. Расположение блока предохранителей Откройте перчаточный ящик, сдвиньте две направляющие A внутрь, чтобы пройти первую прорезь, снимите фиксирующий язычок B, потянув его наружу, поддержите крышку и наклоните ее вниз.

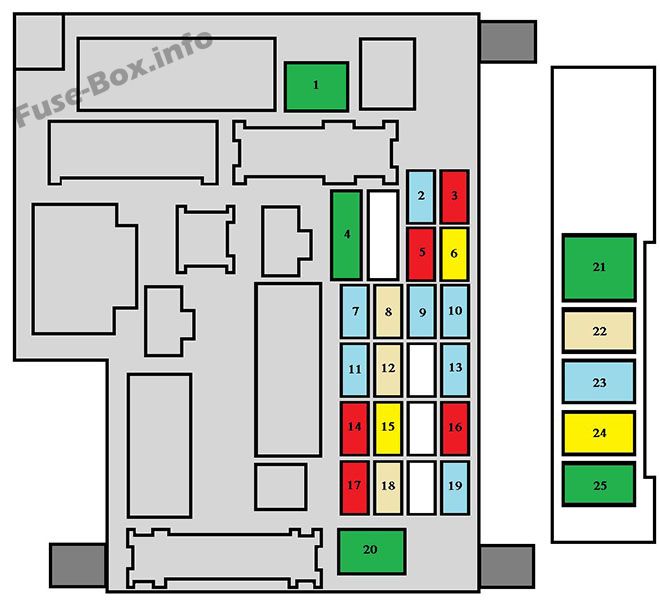

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей приборной панели

№	Рейтинг	Функции
1*	30 A	Обогрев.
2	15 A	Стоп-сигналы, третий стоп-сигнал, встроенный системный интерфейс.
3	10 A	Задние противотуманные фары.
4	30 A	Стеклоочистители и стеклоомыватели.
5	10 A	Диагностический разъем.
6	20 A	Центральный замок, зеркала заднего вида.
7	15 A	Аудиосистема, телематика, многофункциональный экран, комплект громкой связи.
8	7,5 А	Дистанционный ключ, блок управления кондиционером, панель приборов, панель переключателей, органы управления на рулевом колесе.
9	15 A	Многофункциональный экран, приборная панель.
10	15 A	Встроенный системный интерфейс.
11	15 A	Задний стеклоочиститель.
12	7,5 А	Приборная панель, блок управления полным приводом, панель управления кондиционером, блок управления ABS, многофункциональный экран, автоматическая регулировка фар, подогрев сидений, блок управления подушками безопасности, датчик угла поворота рулевого колеса, люк, обдув заднего стекла, пульт дистанционного управления.
13	-	Не используется.
14	10 A	Выключатель зажигания.
15	20 A	Люк.
16	10 A	Зеркала заднего вида, аудиосистема, телематика.
17	10 A	Блок управления полным приводом.
18	7,5 А	Фонари заднего хода, блок управления парктроником, камера заднего вида, блок управления подушками безопасности.
19	15 A	Гнездо для аксессуаров.
20*	30 A	Электростеклоподъемники.
21*	30 A	Обдув заднего стекла.
22	7,5 А	Обогрев зеркал заднего вида.
23	-	Не используется.
24	25 A	Сиденье водителя с электроприводом, освещение пространства для ног, отпирание заднего многоместного сиденья.
25	30 A	Сиденья с подогревом.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером CITROËN или в специализированном техцентре.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

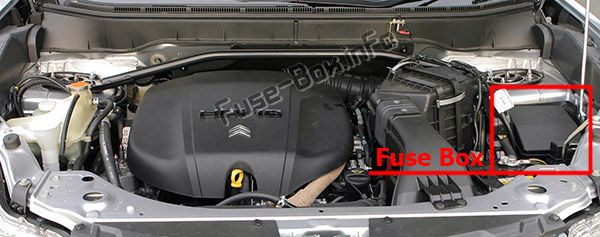

Он расположен в моторном отсеке рядом с аккумуляторной батареей (слева). Расположение блока предохранителей

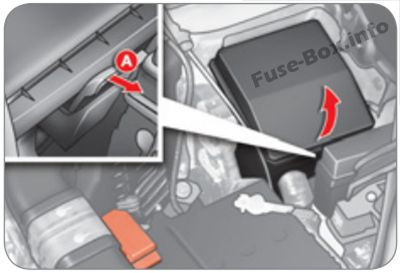

Нажмите на крючок A, чтобы освободить защелку, полностью снимите крышку.

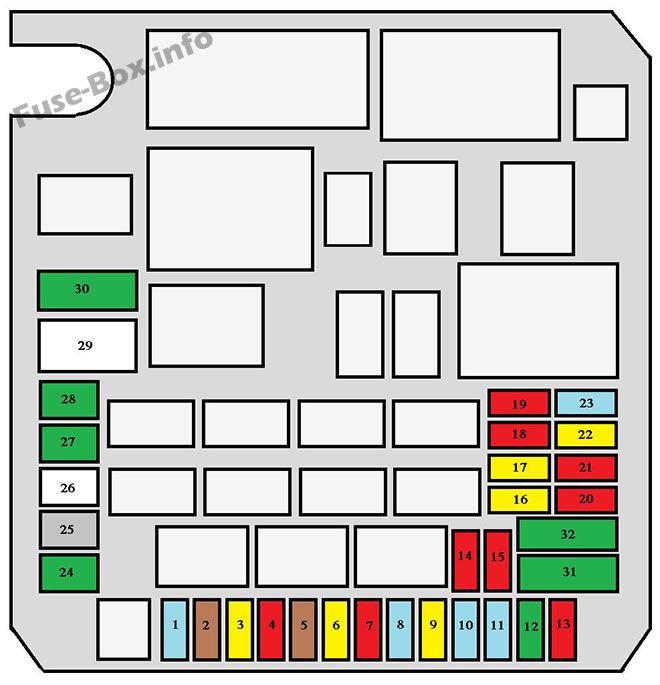

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	Рейтинг	Функции
1	15 A	Передние противотуманные фары.
2	7 A	Блок управления двигателем 2,4 л 16V.
3	20 A	Блок управления автоматической коробкой передач CVT, реле управления автоматической коробкой передач CVT.
4	10 A	Рог.
5	7,5 А	Генератор 2,4 литра 16В.
6	20 A	Омыватель фар.
7	10 A	Кондиционирование воздуха.
8	15 A	Блок управления двигателем 2,4 л 16V.
9	-	Не используется.
10	15 A	Запотевание, дворники.
11	-	Не используется.
12	-	Не используется.
13	-	Не используется.
14	10 A	Левая фара дальнего света.
15	10 A	Правая фара дальнего света.
16	20 A	Левая фара ближнего света (ксенон).
17	20 A	Правая фара ближнего света (ксенон).
18	10 A	Левая фара ближнего света, ручная и автоматическая регулировка фар.
19	10 A	Правая фара ближнего света.
20	-	Не используется.
21	10 A	Катушки зажигания.
22	20 A	Блок управления двигателем, датчик наличия воды в дизельном топливе, ТНВД (дизель), датчик расхода воздуха, датчики наличия воды, кислородный датчик, датчик положения распредвала, электроклапан продувки адсорбера, датчик скорости автомобиля, электроклапан переменной синхронизации (VTC), электроклапан рециркуляции отработавших газов.
23	15 A	Бензонасос, указатель уровня топлива.
24*	30 A	Стартер.
25	-	Не используется.
26*	40 A	Блок управления ABS, блок управления ASC.
27*	30 A	Блок управления ABS, блок управления ASC.
28*	30 A	Вентилятор конденсатора.
29*	40 A	Вентилятор радиатора.
30	30 A	Блок предохранителей в салоне.
31	30 A	Аудио усилитель.
32	30 A	Блок управления дизельным двигателем.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером CITROËN или в специализированном техцентре.
