Предохранители и реле Citroen C8 (2009-2014)

Схемы относятся к указанным годам и вариантам Citroen C8 (2009-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.

Расположение предохранителей Citroën C8 2009-2014 гг.

Использована информация из руководств по эксплуатации 2010 и 2013 (Великобритания). Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранители прикуривателя (розетки) в Citroen C8 являются предохранитель №9 (прикуриватель) в блоке предохранителей панели приборов и предохранители №39 (розетка 12 В 3 ряд) и №40 (розетка 12 В 2 ряд) на аккумуляторной батарее.

Блоки предохранителей находятся в:
– нижний вещевой ящик панели приборов (правая сторона),
– аккумуляторный отсек (правая сторона пола),
– моторный отсек.

Оглавление

Блок предохранителей панели приборов

Расположение блока предохранителей

Автомобили с левым рулем:

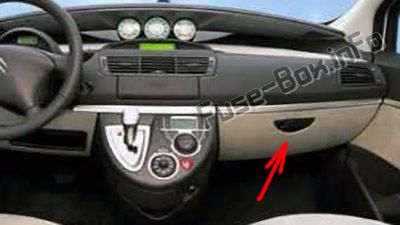

Откройте нижний перчаточный ящик с правой стороны, потяните за ручку, чтобы открыть крышку. Расположение блока предохранителей

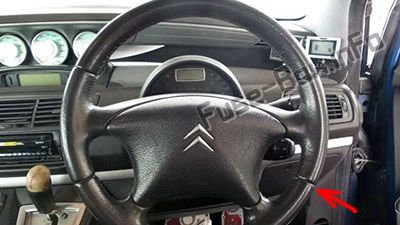

Автомобили с правым рулем: Расположение блока предохранителей

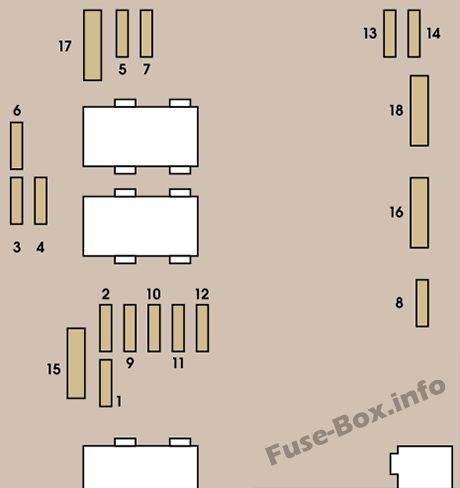

Схема блока предохранителей

Назначение предохранителей на панели приборов

№	Номинал (амперы)	Функции
1	15	Задний стеклоочиститель.
2	-	Не используется.
3	5	Блок управления подушками безопасности.
4	10	Датчик угла поворота рулевого колеса, Диагностический разъем, Датчик ESP, Кондиционер с ручным управлением, Выключатель сцепления, Высота светового пучка фар, Насос сажевого фильтра, Электрохромное внутреннее зеркало.
5	30	Электрические зеркала, электродвигатель стеклоподъемника пассажира, люк в крыше 1 ряда.
6	30	Поставка передних электростеклоподъемников.
7	5	Освещение салона, освещение перчаточного ящика, освещение зеркал заднего вида, освещение развлекательного экрана, ряд 2.
8	20	Многофункциональный дисплей, сирена противоугонной сигнализации, аудиоаппаратура, чейнджер компакт-дисков, аудио/телефон, блок управления присадкой к дизельному топливу, блок управления датчиком низкого давления в шинах, блок управления модулем сдвижных дверей.
9	30	Зажигалка.
10	15	Переключение рулевого колеса, Блок предохранителей прицепа.
11	15	Диагностический разъем, Замок зажигания, Автоматическая коробка передач (4-ступенчатая).
12	15	Блок памяти сиденья водителя, Электросиденье пассажира, Блок управления подушкой безопасности, Блок управления парктроником, Кнопки боковых сдвижных дверей, Комплект громкой связи, Автоматическая коробка передач (6-ступенчатая).
13	5	Блок предохранителей двигателя, Блок предохранителей прицепа.
14	15	Датчик дождя, Автоматический кондиционер, Панель приборов, Люк, Блок контрольных ламп одометра, Управление аудио-телематикой.
15	30	Блокировка замка пассажира.
16	30	Запирание/отпирание дверей.
17	40	Обогрев заднего стекла.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

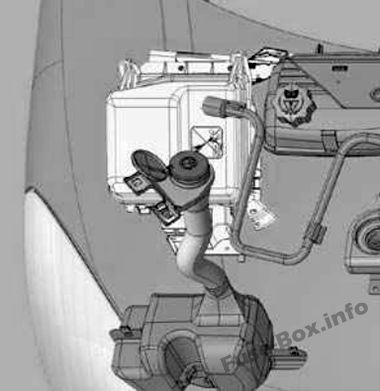

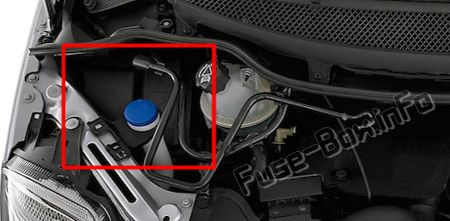

Он расположен в моторном отсеке, слева от бачка охлаждающей жидкости. Расположение блока предохранителей

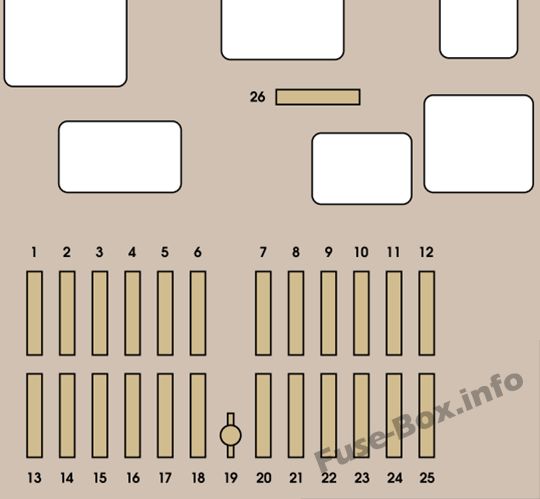

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	Номинал (амперы)	Функции
1	20	Блок управления двигателем, Системы подачи топлива и подачи воздуха, Вентиляторный узел.
2	15	Рог.
3	10	Передние и задние насосы омывателя-очистителя.
4	20	Насос омывателя фар.
5	15	Система подачи топлива.
6	10	Усилитель руля, Дополнительный выключатель педали тормоза, Блок управления автоматической коробкой передач, Датчик массового расхода воздуха, Автоматический корректор фар с ксеноновыми лампами.
7	10	Тормозная система (ABS/ESP).
8	20	Управление стартером.
9	10	Главный выключатель тормоза.
10	30	Системы подачи топлива и подачи воздуха, Системы контроля выбросов.
11	40	Передний кондиционер.
12	30	Стеклоочистители.
13	40	Встроенный системный интерфейс.
14	30	Не используется.
15	30	Управление блокировкой/разблокировкой/блокировкой от детей.

Предохранители в батарейном отсеке

Расположение блока предохранителей

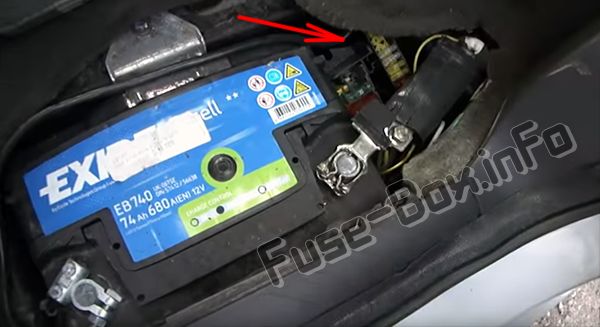

Предохранители расположены в аккумуляторном отсеке под полом перед сиденьем с правой стороны.
Расположение блока предохранителей

Схема блока предохранителей

Назначение предохранителей на аккумуляторе

№	Номинал (амперы)	Функции
1*	40	Сдвижная боковая дверь с электроприводом.
2*	40	Сдвижная боковая дверь с электроприводом.
3*	-	Не используется.
4*	40	Блок предохранителей прицепа.
31	5	Главный выключатель тормоза.
32	25	Запоминание места водителя.
33	25	Запоминание места пассажира.
34	20	Люк в крыше 3 ряд.
35	20	Люк 2 ряда.
36	10	Пассажирское сиденье с подогревом.
37	10	Сиденье водителя с подогревом.
38	15	Не используется.
39	20	Розетка для принадлежностей 12 В, ряд 3.
40	20	Розетка для принадлежностей 12 В ряд 2.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером CITROËN.
