Предохранители и реле Citroen C8 (2002-2008)
Схемы относятся к указанным годам и вариантам Citroen C8 (2002-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.

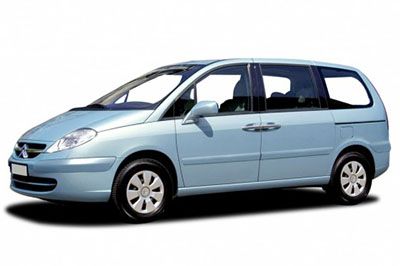

Расположение предохранителей Citroën C8 2002-2008 гг.
Предохранители прикуривателя (розетки) в Citroen C8 являются предохранитель F9 (прикуриватель) в блоке предохранителей панели приборов и предохранители F11 (розетка 12 В для аксессуаров 3-го ряда) и F12 (розетка 12 В для аксессуаров 2-го ряда) на аккумуляторной батарее.
Оглавление
Блок предохранителей на приборной панели
Расположение блока предохранителей

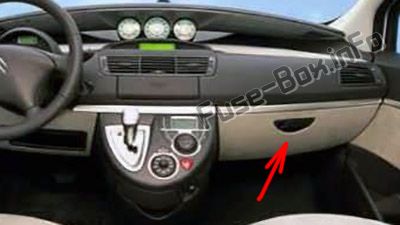

Автомобили с левым рулем:
Откройте нижний перчаточный ящик с правой стороны, потяните за ручку, чтобы открыть крышку.

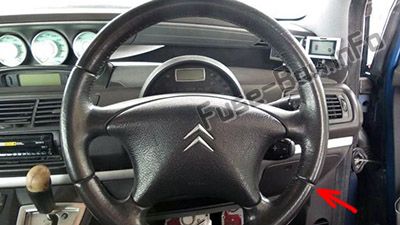

Автомобили с правым рулем:
С помощью монеты открутите болт на четверть оборота, затем потяните за ручку, чтобы открыть крышку.

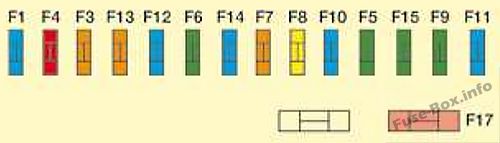

Схема блока предохранителей
| Ref. | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель |
| F3 | 5 A | Воздушная подушка |
| F4 | 10 A | Датчик угла поворота рулевого колеса — ESP — Фотохромное внутреннее зеркало заднего вида — Диагностический разъем — Сцепление — Кондиционер — Подвеска — Сажевый фильтр |
| F5 | 30 A | Солнечная крыша - Переднее окно |
| F6 | 30 A | Заднее окно |
| F7 | 5 A | Лампы для салона - Косметические зеркала - Перчаточный ящик |
| F8 | 20 A | Дисплеи - Сигнализация - Радио - CD-чейнджер - Система присадок к дизельному топливу - Обнаружение дефляции - Сдвижная боковая дверь |
| F9 | 30 A | Зажигалка |
| F10 | 15 A | Релейный блок прицепа — Органы управления на рулевом колесе |
| F11 | 15 A | Диагностический разъем - Сирена - Автоматическая коробка передач - Зажигание |
| F12 | 15 A | Контрольная лампа ремней безопасности - Раздвижные двери - Подушка безопасности - Помощь при парковке - Запоминание места водителя - Электрическое сиденье пассажира - Комплект громкой связи. |
| F13 | 5 A | Блок реле прицепа |
| F14 | 15 A | Датчик дождя — Люк в крыше — Кондиционер — Блок управления сигнальной лампой одометра — Панель приборов — Телематика |
| F15 | 30 A | Блокировка - блокировка - безопасность детей |
| F17 | 40 A | Обогрев заднего стекла |
Блок предохранителей в моторном отсеке

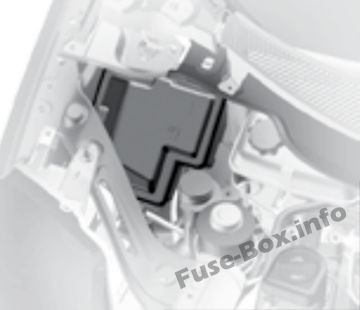

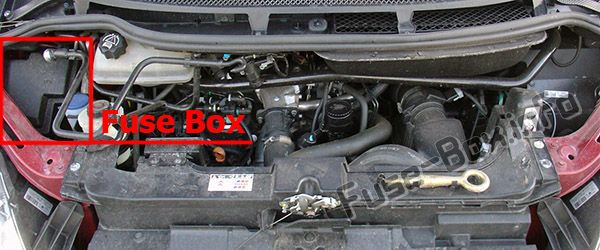

Расположение блока предохранителей
Чтобы открыть блок предохранителей в моторном отсеке, отсоедините бачок стеклоомывателя, затем снимите крышку.

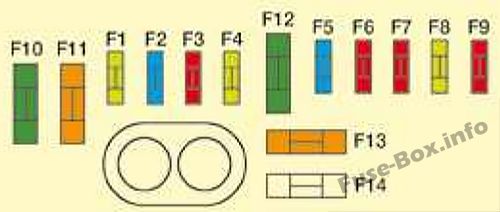

Схема блока предохранителей
| Ref. | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | ЭБУ двигателя — Электроклапан рециркуляции отработавших газов — Электроклапан регулировки высокого давления дизельного топлива — Электроклапан рециркуляции отработавших газов |
| F2 | 15 A | Horn |
| F3 | 10 A | Насос омывателя ветрового/заднего стекла |
| F4 | 20 A | Насос омывателя фар |
| F5 | 15 A | Топливный насос - Регулирующий электроклапан |
| F6 | 10 A | Коробка передач - Усилитель руля - Расходомер воздуха - Предпусковой подогреватель - Уровень моторного масла - Тормоза - Регулировка фар |
| F7 | 10 A | ESP |
| F8 | 20 A | Пусковой двигатель |
| F9 | 10 A | ЭБУ двигателя |
| F10 | 30 A | Электроклапаны - Кислородный датчик - Форсунки - Катушка зажигания - ЭБУ - Подогреватель дизельного топлива |
| F11 | 40 A | Воздушный поток |
| F12 | 30 A | Стеклоочиститель |
| F13 | 40 A | Встроенный системный интерфейс (lgnition+) |
| F14 | - | Free |
Предохранители на аккумуляторе

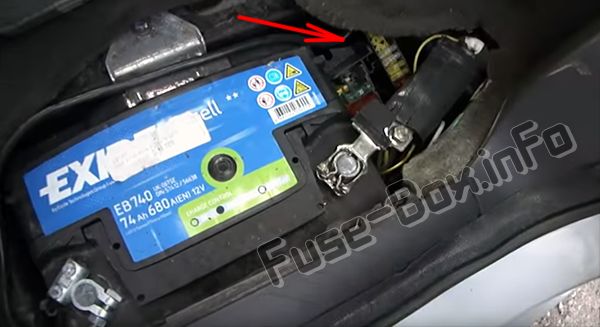

Расположение блока предохранителей
Оттяните напольный коврик, отсоедините крышку, расположенную под полом под передним правым сиденьем, чтобы получить доступ.

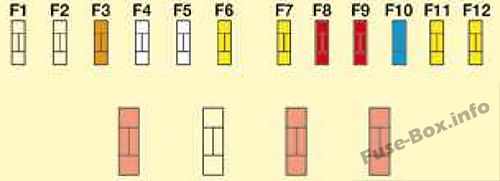

Схема блока предохранителей
| Ref. | Рейтинг | Функции |
|---|---|---|
| F1 | - | Free |
| F2 | - | Free |
| F3 | 5 A | Тормоза |
| F4 | 25 A | Запоминание места водителя |
| F5 | 25 A | Запоминание места пассажира - Люк в крыше |
| F6 | 20 A | Солнечная крыша |
| F7 | 20 A | Солнечная крыша |
| F8 | 10 A | Сиденье пассажира с подогревом |
| F9 | 10 A | Сиденье водителя с подогревом |
| F10 | 15 A | Сигнализация |
| F11 | 20 A | 3-й ряд розетка 12В для аксессуаров |
| F12 | 20 A | Розетка 12 В для аксессуаров 2-го ряда |
