Предохранители и реле Citroen C6 (2006-2012)
Схемы относятся к указанным годам и вариантам Citroen C6 (2006-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Расположение предохранителей Citroën C6 2006-2012 гг.
Предохранители прикуривателя (розетки) в Citroen C6 являются предохранитель F9 (передний прикуриватель) в блоке предохранителей панели приборов и предохранитель G39 (задний дополнительный разъем) в блоке предохранителей в багажном отделении.
Оглавление
Блоки предохранителей на приборной панели

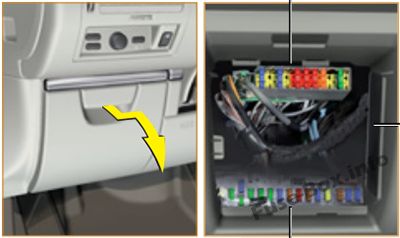

Расположение блока предохранителей

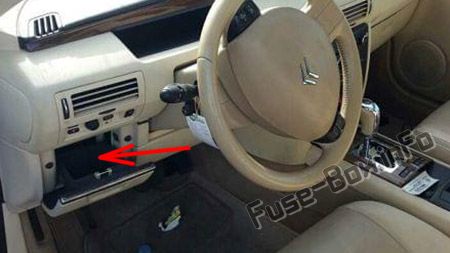

Автомобили с левым рулем:
Чтобы получить доступ к предохранителям под приборной панелью:
1 – Откройте крышку отсека для хранения как можно шире, не применяя силу.
2 – Чтобы максимально открыть крышку, потяните ее за правую сторону.
3 – Снимите защитную накладку, расположенную между предохранителями и крышкой для хранения, чтобы получить доступ к предохранителям.

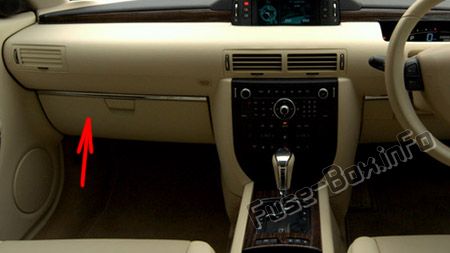

Автомобили с правым рулем:
Блоки предохранителей расположены в перчаточном ящике.
Чтобы получить доступ к предохранителям под приборной панелью, откройте перчаточный ящик и снимите крышку отсека для хранения.
Схема блока предохранителей (блок предохранителей приборной панели 1 (верхний))
| Ref. | Рейтинг | Функция |
|---|---|---|
| G 29 | 5 A | Обнаружение дефляции - Чейнджер на 6 компакт-дисков |
| G 30 | 5 A | Диагностический разъем |
| G 31 | 5 A | Телематика по назначению |
| G 32 | 25 A | Усилитель |
| G 33 | 10 A | Гидравлическая система подвески |
| G 34 | 15 A | Автоматическая коробка передач |
| G 35 | 15 A | Сиденье переднего пассажира с подогревом |
| G 36 | 15 A | Сиденье водителя с подогревом |
| G 37 | - | - |
| G 38 | 30 A | Сиденье водителя с электроприводом |
| G 39 | - | - |
| G 40 | 30 A | Сиденье пассажира с электроприводом |

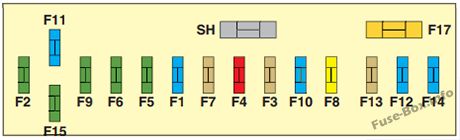

Схема блока предохранителей (блок предохранителей приборной панели 2 (нижний))
| Ref. | Рейтинг | Функция |
|---|---|---|
| F 1 | - | - |
| F 2 | - | - |
| F 3 | 5 A | Подушки безопасности |
| F 4 | 10 A | Тормозная система - Активный капот - Круиз-контроль/ограничитель скорости - Фотохромное зеркало заднего вида - Диагностический разъем - Многофункциональный мотор наклона экрана |
| F 5 | 30 A | Переднее окно - Люк в крыше |
| F 6 | 30 A | Заднее окно |
| F 7 | 5 A | Освещение солнцезащитного козырька - Освещение перчаточного ящика - Лампы освещения салона - Задний прикуриватель |
| F 8 | 20 A | Органы управления на руле - Дисплей - Открытие окон (Микроспуск) - Сигнализация - Радио |
| F 9 | 30 A | Передний прикуриватель |
| F 10 | 15 A | Блок реле багажника — Блок реле прицепа |
| F 11 | 15 A | Блокировка руля |
| F 12 | 15 A | Контрольная лампа непристегнутых ремней безопасности водителя и переднего пассажира - Открытие окон (Микроспуск) - Электрические сиденья - Помощь при парковке - Аудиосистема JBL |
| F 13 | 5 A | Активный капот - Датчик дождя и освещенности - Стеклоочиститель - Питание блока реле двигателя |
| F 14 | 15 A | Система предупреждения о выходе из полосы движения — Кондиционер — Панель приборов — Проекционный дисплей — Подушки безопасности — Bluetooth® (комплект громкой связи) — Реле BHI |
| F 15 | 30 A | Центральный замок - Безопасность детей |
| F 16 | ШУНТ | - |
| F 17 | 40 A | Вентиляция |
Блок предохранителей в моторном отсеке

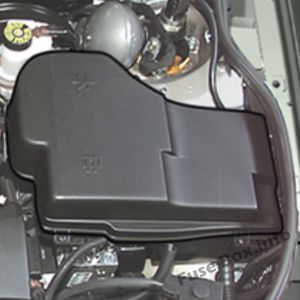

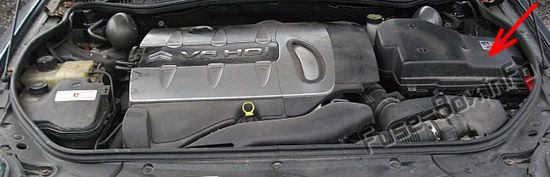

Расположение блока предохранителей
Чтобы получить доступ к блоку предохранителей в моторном отсеке, отверните каждый винт на 1/4 оборота.

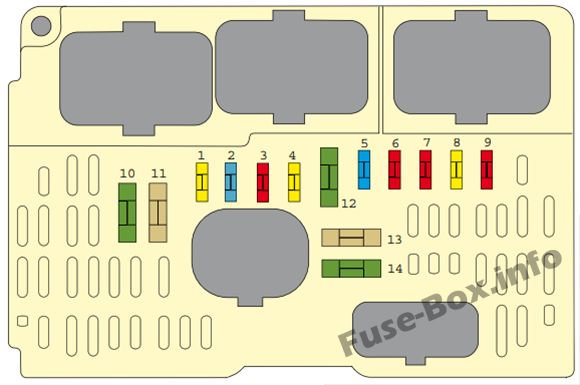

Схема блока предохранителей
| Ref. | Рейтинг | Функция |
|---|---|---|
| F 1 | 20 A | ЭБУ двигателя — Вентилятор системы охлаждения |
| F 2 | 15 A | Horn |
| F 3 | 10 A | Насос стеклоомывателя |
| F 4 | 20 A | Омыватель фар |
| F 5 | 15 A | Предварительный нагрев — впрыск (дизель) |
| F 6 | 10 A | Система торможения |
| F 7 | 10 A | Автоматическая коробка передач |
| F 8 | 20 A | Стартер |
| F 9 | 10 A | Активный капот — ксеноновые направленные фары двойного назначения |
| F 10 | 30 A | Форсунки — Катушка зажигания — ЭБУ двигателя — Подача топлива (Дизель) |
| F 11 | 40 A | Кондиционер (вентилятор) |
| F 12 | 30 A | Дворники |
| F 13 | 40 A | BSI |
| F 14 | - |
Предохранители в багажнике

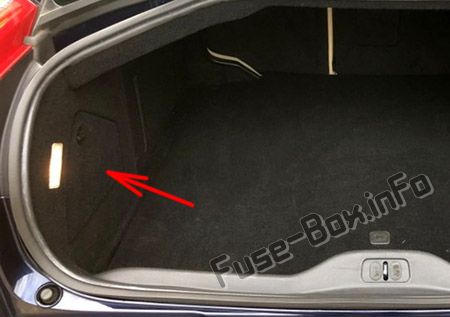

Расположение блока предохранителей
Блоки предохранителей находятся в багажнике под левой обшивкой крыла.

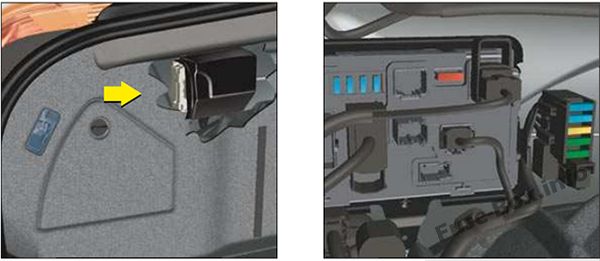

Чтобы получить доступ:
1. Отодвиньте обшивку с левой стороны.
2. Отведите в сторону электрические кабели, идущие к блоку предохранителей.
3. Откройте блок предохранителей.

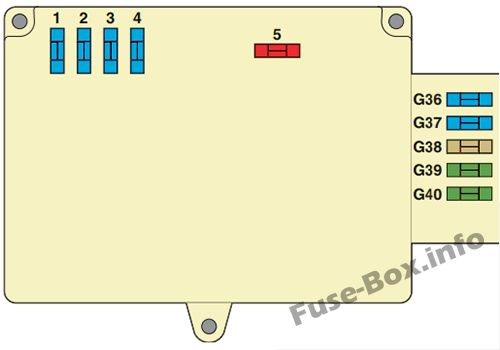

Схема блока предохранителей
| Ref. | Рейтинг | Функция |
|---|---|---|
| F 1 | 15 A | Топливный лючок |
| F 2 | - | - |
| F 3 | - | - |
| F 4 | 15 A | Чувствительный к скорости задний спойлер (дефлектор) |
| F 5 | 40 A | Обогрев заднего стекла |
| G 36 | 15А/25А | Заднее левое сиденье с электрообогревом (Pack Lounge)/многоместное сиденье |
| G 37 | 15А/25А | Правое заднее сиденье с электрообогревом (Pack Lounge)/многоместное сиденье |
| G 38 | 30 A | Электрические регулировки задних сидений (Pack Lounge) |
| G 39 | 30 A | Прикуриватель — задний разъем для аксессуаров |
| G 40 | 25 A | Электрический стояночный тормоз |
