Предохранители и реле Citroen C5 (2008-2017)
Схемы относятся к указанным годам и вариантам Citroen C5 (2008-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Расположение предохранителей Citroën C5 2008-2017 гг.
Предохранители прикуривателя (розетки) в Citroen C5 являются предохранитель F9 (прикуриватель / передняя розетка 12 В) в блоке предохранителей панели приборов и предохранитель F6 (задняя розетка 12 В) на аккумуляторной батарее.
Оглавление
Блоки предохранителей на приборной панели

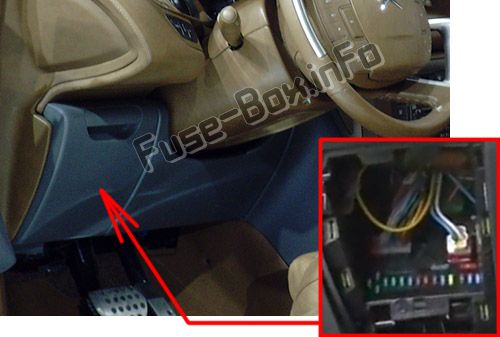

Расположение блока предохранителей

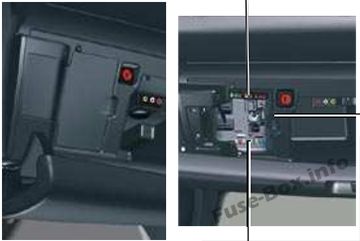

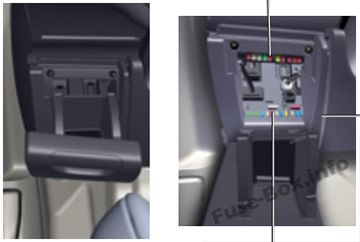

Автомобили с левым рулем:Блоки предохранителей расположены под приборной панелью.
Полностью откройте ящик для хранения, затем сильно потяните его в горизонтальном направлении, снимите накладку, резко потянув за дно.

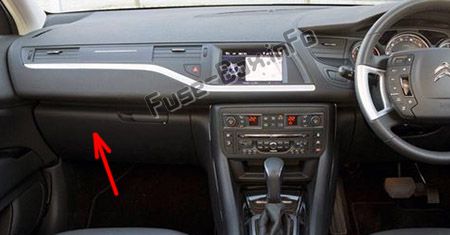

Автомобили с правым рулем:Блоки предохранителей расположены в перчаточном ящике.
Для доступа откройте перчаточный ящик и снимите крышку отсека для хранения.
Схема блока предохранителей (блок предохранителей приборной панели A (верхний))
| № | Рейтинг | Функция |
|---|---|---|
| G29 | - | Не используется |
| G30 | 5 A | Обогрев зеркал заднего вида |
| G31 | 5 A | Датчик дождя и солнечного света |
| G32 | 5 A | Контрольные лампы непристегнутого ремня безопасности |
| G33 | 5 A | Электрохромные зеркала |
| G34 | 20 A | Люк (салон) |
| G35 | 5 A | Освещение двери пассажира - Регулировка зеркала заднего вида пассажира |
| G36 | 30 A | Задняя дверь с электроприводом (Tourer) |
| G37 | 20 A | Подогрев передних сидений |
| G38 | 30 A | Сиденье водителя с электроприводом |
| G39 | 30 A | Сиденье пассажира с электроприводом - усилитель Hi-Fi |
| G40 | 3 A | Блок питания прицепа |
Схема блока предохранителей (блок предохранителей приборной панели B)
| № | Рейтинг | Функция |
|---|---|---|
| G36 | 15 A | 6-ступенчатая автоматическая коробка передач |
| G36 | 5 A | 4-ступенчатая автоматическая коробка передач |
| G37 | 10 A | Дневные ходовые огни - Диагностический разъем |
| G38 | 3 A | ДСК/АСР |
| G39 | 10 A | Гидравлическая подвеска |
| G40 | 3 A | переключатель СТОП |

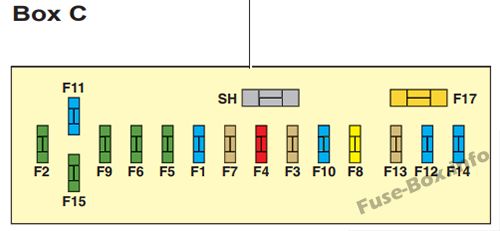

Схема блока предохранителей (блок предохранителей приборной панели C (нижний))
| № | Рейтинг | Функция |
|---|---|---|
| F1 | 15 A | Стеклоочиститель заднего стекла (Tourer) |
| F2 | 30 A | Реле блокировки и блокировки |
| F3 | 5 A | Подушки безопасности |
| F4 | 10 A | Автоматическая коробка передач - Дополнительный блок отопителя (Дизель) - Электрохромированные зеркала заднего вида |
| F5 | 30 A | Переднее стекло — Люк в крыше — Освещение двери пассажира — Регулировка зеркала заднего вида пассажира |
| F6 | 30 A | Заднее окно |
| F7 | 5 A | Освещение косметического зеркала — Освещение перчаточного ящика — Лампы освещения салона — Факел (Tourer) |
| F8 | 20 A | Радио - CD-чейнджер - Органы управления на рулевом колесе - Экран - Обнаружение недостаточного накачивания - ЭБУ багажника с электроприводом |
| F9 | 30 A | Прикуриватель — Передняя розетка 12 В |
| F10 | 15 A | Сигнализация - Органы управления на рулевом колесе, освещение, сигнализация и переключатели стеклоочистителей |
| F11 | 15 A | Слаботочный противоугонный выключатель |
| F12 | 15 A | Сиденье водителя с электроприводом - Приборная панель - Контрольные лампы непристегнутого ремня безопасности - Органы управления кондиционером |
| F13 | 5 A | Релейный блок двигателя — реле отключения насоса гидравлической подвески — питание ЭБУ подушек безопасности |
| F14 | 15 A | Датчик дождя и солнечного света - Датчики парковки - Сиденье пассажира с электроприводом - Релейный блок прицепа - ЭБУ усилителя HI-FI - Система Bluetooth - Система предупреждения о выходе из полосы движения |
| F15 | 30 A | Реле блокировки и блокировки |
| F17 | 40 A | Обогрев заднего стекла - Обогрев зеркал заднего вида |
| FSH | ШУНТ | ПАРКОВЫЙ ШАНТ |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
или (и другое)

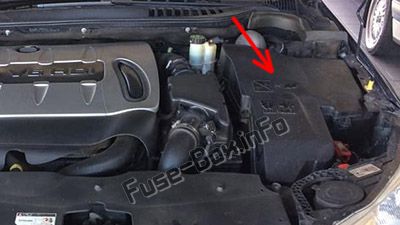

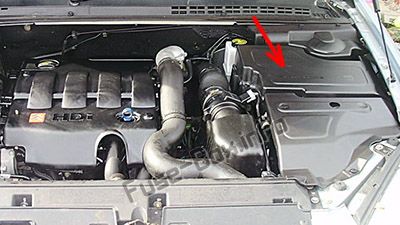

Чтобы получить доступ к блоку предохранителей в моторном отсеке, отверните каждый винт на 1/4 оборота.

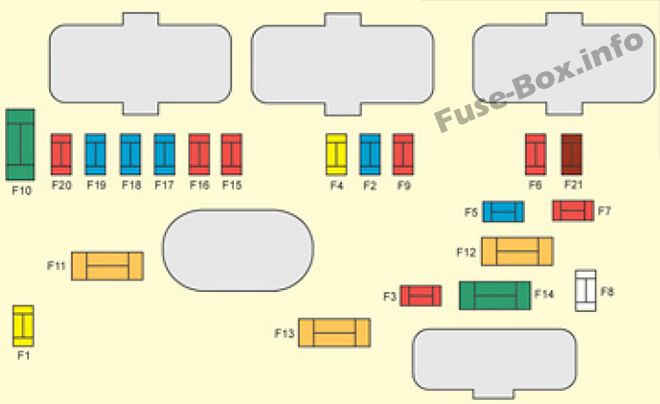

Схема блока предохранителей
| № | Рейтинг | Функция |
|---|---|---|
| F1 | 20 A | Блок управления двигателем |
| F2 | 15 A | Horn |
| F3 | 10 A | Насос стеклоомывателя |
| F4 | 10 A | Насос омывателя фар |
| F5 | 15 A | Приводы двигателя |
| F6 | 10 A | Расходомер воздуха - Направленные фары - Диагностический разъем |
| F7 | 10 A | Блокировка рычага автоматической коробки передач - Усилитель руля |
| F8 | 25 A | Пусковой двигатель |
| F9 | 10 A | Выключатель сцепления - Выключатель остановки |
| F10 | 30 A | Приводы двигателей/Приводы двигателей |
| F11 | 40 A | Вентилятор кондиционера |
| F12 | 30 A | Дворники |
| F13 | 40 A | Питание BSI (зажигание включено) |
| F14 | 30 A | - |
| F15 | 10 A | Правый дальний свет |
| F16 | 10 A | Левый дальний свет |
| F17 | 15 A | Правый ближний свет |
| F18 | 15 A | Левый ближний свет |
| F19 | 15 A | Приводы двигателей/Приводы двигателей |
| F20 | 10 A | Приводы двигателей/Приводы двигателей |
| F21 | 5 A | Приводы двигателей/Приводы двигателей |
Предохранители на аккумуляторе

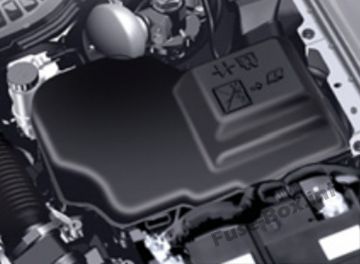

Чтобы получить доступ к блоку предохранителей, расположенному на аккумуляторе, отсоедините и снимите крышку.
Назначение предохранителей на аккумуляторе
| № | Рейтинг | Функция |
|---|---|---|
| F6 | 25 A | Задняя розетка 12 В (макс. мощность: 100 Вт) |
| F7 | 15 A | Противотуманные фары |
| F8 | 20 A | Дополнительная горелка (Дизель) |
| F9 | 30 A | Электрический стояночный тормоз |
