Предохранители и реле Citroen C4 Picasso II (2013-2018)
Схемы относятся к указанным годам и вариантам Citroen C4 Picasso II (2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Расположение предохранителей Citroën C4 Picasso II 2013-2018 гг.

Оглавление
Расположение блока предохранителей
Конфигурации:

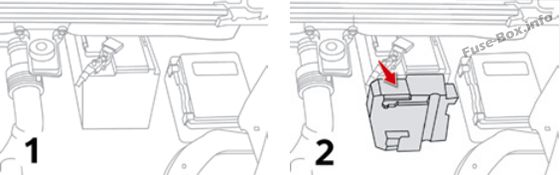

Тип электросистемы автомобиля зависит от уровня его оснащения. Чтобы определить тип электрической системы вашего автомобиля, откройте капот: наличие дополнительного блока предохранителей перед аккумулятором указывает на то, что это тип 2. В электрической системе типа 1 перед аккумулятором нет предохранителей.

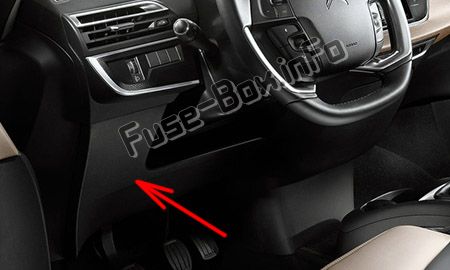

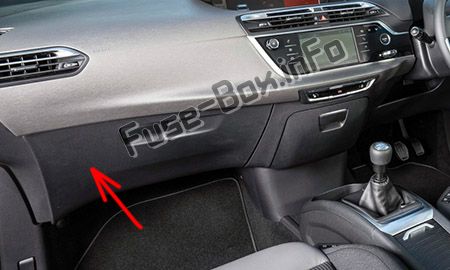

Блоки предохранителей на приборной панели
Автомобили с левым рулем: Блок предохранителей расположен в нижней части приборной панели (с левой стороны).
Отсоедините крышку, потянув за верхнюю правую, а затем влево, полностью освободите крышку, осторожно потянув в направлении, указанном стрелкой.
Автомобили с правым рулем:
Откройте перчаточный ящик, отсоедините крышку, потянув вверху слева, затем справа, полностью освободите крышку, осторожно потянув в направлении, указанном стрелкой.

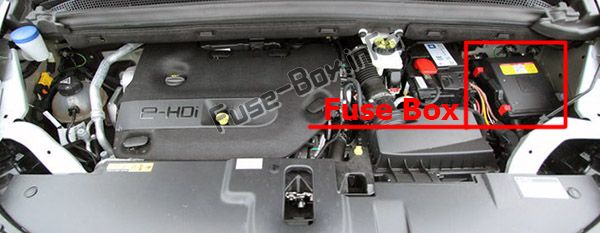

Моторного отсека

Он расположен в моторном отсеке рядом с аккумуляторной батареей (слева).

Дополнительный блок предохранителей установлен перед аккумулятором для типа 2.

Схемы блока предохранителей
2013, 2014, 2015

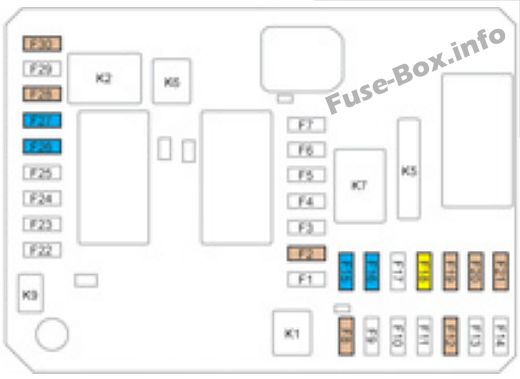

Предохранители приборной панели (тип 1)
Блок предохранителей на приборной панели 1
| N° | Рейтинг | Функции |
|---|---|---|
| F8 | 5 A | Органы управления на руле |
| F18 | 20 A | Планшет с сенсорным экраном, аудио- и навигационная система, проигрыватель компакт-дисков, порты USB и дополнительные разъемы. |
| F16 | 15 A | Передняя розетка 12В. |
| F15 | 15 A | Загрузочная розетка 12В. |
| F28 | 5 A | Кнопка СТАРТ/СТОП. |
| F30 | 15 A | Задний стеклоочиститель. |
| F27 | 15 A | Насос омывателя переднего стекла, насос омывателя заднего стекла. |
| F26 | 15 A | Рог. |
| F20 | 5 A | Подушки безопасности. |
| F21 | 5 A | Приборная доска. |
| F19 | 5 A | Датчик дождя и солнечного света. |
| F12 | 5 A | Блок бесключевого запуска. |
| F2 | 5 A | Ручное управление регулировкой фар. |

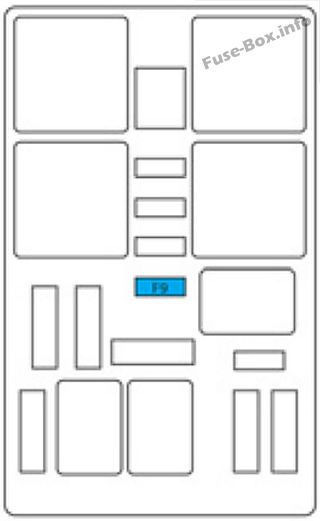

Блок предохранителей на приборной панели 2
| N° | Рейтинг | Функции |
|---|---|---|
| F9 | 15 A | Задняя розетка 12В. |

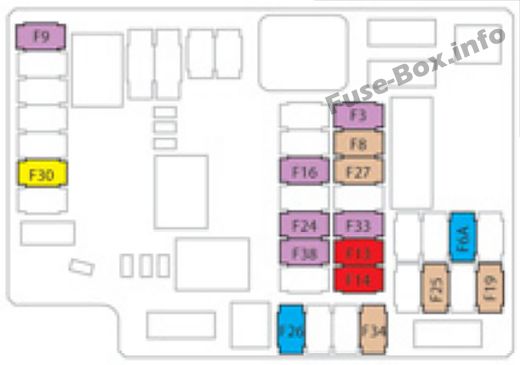

Предохранители приборной панели (тип 2)

| N° | Рейтинг | Функции |
|---|---|---|
| F3 | 3 A | Кнопка СТАРТ/СТОП. |
| F6 A | 15 A | Планшет с сенсорным экраном, аудио- и навигационная система, проигрыватель компакт-дисков, порты USB и дополнительные разъемы. |
| F8 | 5 A | Тревога. |
| F9 | 3 A | Органы управления на руле. |
| F19 | 5 A | Приборная доска. |
| F24 | 3 A | Датчик дождя и солнечного света. |
| F25 | 5 A | Подушки безопасности. |
| F33 | 3 A | Запоминание положения водителя. |
| F34 | 5 A | Электроусилитель руля. |
| F13 | 10 A | Передняя розетка 12В. |
| F14 | 10 A | Загрузочная розетка 12В. |
| F16 | 3 A | Лампы для чтения на карте в плафонах освещения 1 ряда. |
| F27 | 5 A | Электронный селектор коробки передач. |
| F30 | 20 A | Задний стеклоочиститель. |
| F38 | 3 A | Ручное управление регулировкой фар. |
Моторного отсека

| N° | Рейтинг | Функции |
|---|---|---|
| F18 | 10 A | Правый дальний свет |
| F19 | 10 A | Левый дальний свет. |
| N° | Рейтинг | Функции |
|---|---|---|
| Блок предохранителей 1: | ||
| F9 | 30 A | Моторизованная задняя дверь. |
| F18 | 25 A | Hi-Fi усилитель. |
| F21 | 3 A | Стартовый считыватель без помощи рук. |

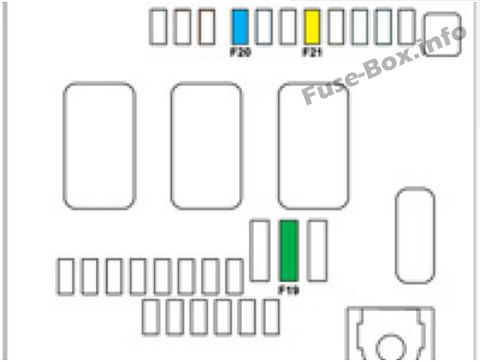

| Блок предохранителей 2: | ||
| F19 | 30 A | Передний стеклоочиститель медленный/быстрый. |
| F20 | 15 A | Насос омывателя переднего и заднего стекол. |
| F21 | 20 A | Насос омывателя фар. |
2016, 2017

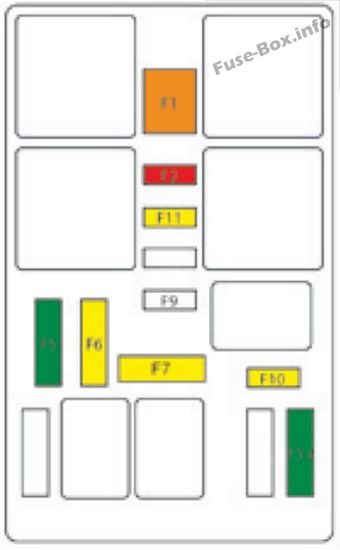

Блок предохранителей на приборной панели 1

| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 40 A | Обогрев заднего стекла. |
| F2 | 20 A | Электрические дверные зеркала. |
| F5 | 30 A | Панорамная шторка люка |
| F6 | 20 A | Розетка 12 В, мультимедиа сзади. |
| F7 | 20 A | Розетка 230 В. |
| F9 | 25 A | Сиденья с подогревом. |
| F10 | 20 A | Интерфейсный блок прицепа. |
| F11 | 20 A | Вентилятор кондиционера. |
| F12 | 30 A | Электродвигатели стеклоподъемников. |

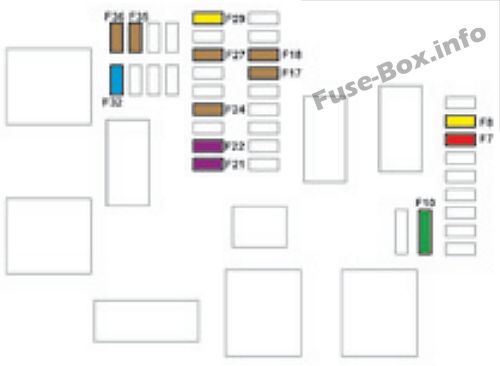

Блок предохранителей на приборной панели 2

| N° | Рейтинг | Функции |
|---|---|---|
| F7 | 10 A | Розетка 12 В в багажнике, мультимедиа сзади. |
| F8 | 20 A | Задний стеклоочиститель. |
| F10 | 30 A | Замки. |
| F17 | 5 A | Приборная доска. |
| F18 | 5 A | Селектор автоматической коробки передач. |
| F21 | 3 A | Кнопка СТАРТ/СТОП. |
| F22 | 3 A | Датчик дождя и солнечного света, камера на лобовом стекле. |
| F24 | 5 A | Датчики парковки, панорамный визуальный помощник. |
| F27 | 5 A | Автоматическая коробка передач. |
| F29 | 20 A | Аудио и телематические системы. |
| F32 | 15 A | Розетки 12 В. |
| F35 | 5 A | Регулировка высоты луча фар, обогрев заднего стекла, радар. |
| F36 | 5 A | Внутреннее освещение: перчаточный ящик, центральное хранилище, лампы для чтения, плафоны. |

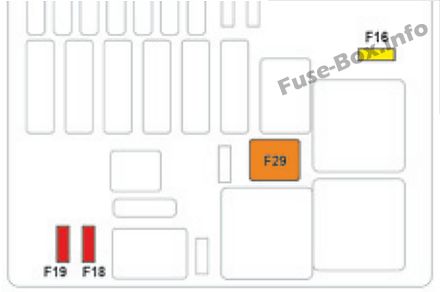

Моторного отсека

| N° | Рейтинг | Функции |
|---|---|---|
| F16 | 20 A | Омыватель фар. |
| F18 | 10 A | Правый дальний свет. |
| F19 | 10 A | Левый дальний свет. |
| F29 | 40 A | Дворники. |
