Предохранители и реле Citroen C4 Picasso I (2006-2012)
Схемы относятся к указанным годам и вариантам Citroen C4 Picasso I (2006-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Расположение предохранителей Citroën C4 Picasso I 2006-2012 гг.

Предохранители прикуривателя (розетки) в Citroen C4 Picasso I являются предохранитель F9 (прикуриватель, передняя розетка 12 В) в блоке предохранителей панели приборов и предохранитель F8 (задняя розетка 12 В) на аккумуляторной батарее (2006-2007 гг.) или F32 (задняя розетка 12 В) во втором блоке предохранителей панели приборов. (с 2008 г.).
Оглавление
Расположение блока предохранителей

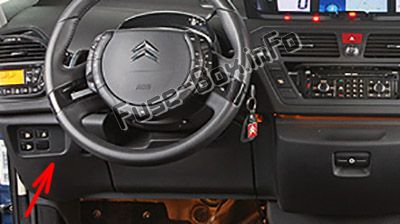

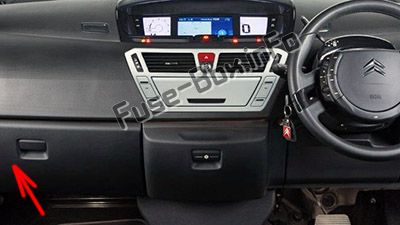

Блоки предохранителей на приборной панели
Автомобили с левым рулем:
Отсоедините крышку, потянув за правый верхний угол, а затем за левый; потяните крышку вниз.
Автомобили с правым рулем:
Откройте нижний перчаточный ящик, отверните винт на четверть оборота и поверните корпус.

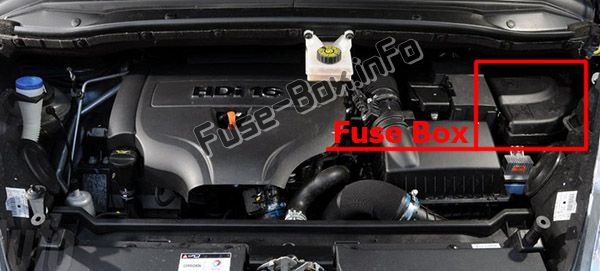

Моторного отсека

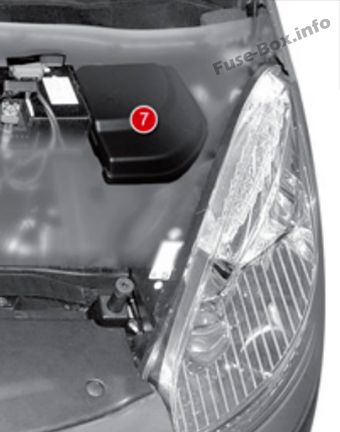

Предохранители на аккумуляторе
Отсоедините и снимите крышку.

Схемы блока предохранителей
2007

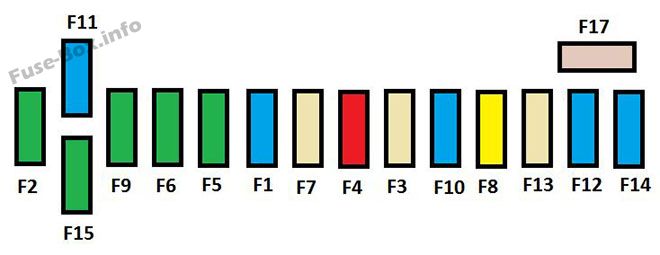

Блок предохранителей на приборной панели 1

| Ссылка | Рейтинг | Функции |
|---|---|---|
| F1 | 15A | Стеклоочиститель заднего стекла |
| F2 | 30A | Блокировка и разблокировка земли |
| F3 | 5A | Воздушная подушка |
| F4 | 10A | Мультимедиа, фотохромное зеркало заднего вида, сажевый фильтр, диагностический разъем, кондиционер, регулятор высоты фар |
| F5 | 30A | Передние стеклоподъемники, электроника передних дверей, панорамная стеклянная крыша |
| F6 | 30A | Задние окна |
| F7 | 5A | Освещение салона, охлаждаемый перчаточный ящик, радио |
| F8 | 20A | Многофункциональный дисплей, радио, CD-чейнджер, управление на рулевом колесе, мультимедиа, обнаружение дефляции, сигнализация, прицеп |
| F9 | 30A | Прикуриватель, мультимедиа, передняя розетка 12В, фонарь, радио |
| F10 | 15A | Корректор высоты (подвес) |
| F11 | 15A | Выключатель тормоза, замок зажигания |
| F12 | 15A | Помощь при парковке, автоматический стеклоочиститель и освещение, сиденье пассажира с электроприводом, AFIL, усилитель Hi-Fi, прицеп |
| F13 | 5A | Релейный блок двигателя, сиденье водителя с электроприводом |
| F14 | 15A | Кондиционер, комплект громкой связи Bluetooth®, селектор автоматической коробки передач, подушка безопасности, приборная панель |
| F15 | 30A | Блокировка и разблокировка |
| F16 | ШУНТ | |
| F17 | 40A | Обогрев заднего стекла |

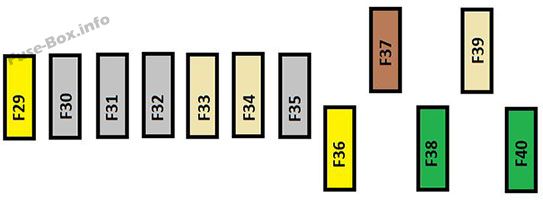

Блок предохранителей на приборной панели 2

| Ссылка | Рейтинг | Функции |
|---|---|---|
| F29 | 20A | Сиденья с подогревом |
| F30 | Free | |
| F31 | Free | |
| F32 | Free | |
| F33 | 5A | Помощь при парковке, автоматический стеклоочиститель и освещение, сиденье пассажира с электроприводом, AFIL, усилитель Hi-Fi |
| F34 | 5A | Трейлер |
| F35 | Free | |
| F36 | 20A | Hi-Fi усилитель |
| F37 | 10A | Кондиционер, легкий пакет |
| F38 | 30A | Сиденье водителя с электроприводом |
| F39 | 5A | Топливный лючок |
| F40 | 30A | Сиденье пассажира с электроприводом, панорамная крыша |
Моторного отсека

| Ссылка | Рейтинг | Функции |
|---|---|---|
| F1 | 20A | Управление двигателем |
| F2 | 15A | Horn |
| F3 | 10A | Насос стеклоомывателя |
| F4 | 20A | Насос омывателя фар |
| F5 | 15A | Компоненты двигателя |
| F6 | 10A | Ксеноновые двухфункциональные направленные фары, двигатель корректора высоты фар, переключатель сцепления, BCP (блок защитного переключателя) |
| F7 | 10A | Автоматическая коробка передач, датчик уровня охлаждающей жидкости двигателя, гидроусилитель руля |
| F8 | 25A | Пусковой двигатель |
| F9 | 10A | Выключатель стоп-сигнала |
| F10 | 30A | Компоненты двигателя |
| F11 | 40A | Задний вентилятор |
| F12 | 30A | Очистка экрана |
| F13 | 40A | BSI (встроенный системный интерфейс) |
| F14 | 30A | Воздушный насос, экономия тепла |
| F15 | 10A | Правый дальний свет |
| F16 | 10A | Левый дальний свет |
| F17 | 15A | Левый ближний свет |
| F18 | 15A | Правый ближний свет |

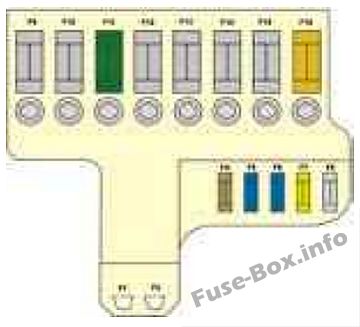

Предохранители на аккумуляторе

| Ссылка | Рейтинг | Функции |
|---|---|---|
| F1 | Соединительные шпильки Battery Plus | |
| F2 | Шпильки подключения питания, BSM (релейный блок двигателя) | |
| F3 | ||
| F4 | 5A | Привод автоматической коробки передач и ЭБУ |
| F5 | 15A | Диагностический разъем |
| F6 | 15A | ЭБУ для 6-ступенчатой электронной коробки передач/автоматической коробки передач |
| F7 | 5A | ЭБУ ЭСП |
| F8 | 20A | Задняя розетка 12В |
2008, 2009, 2010, 2011, 2012
Блок предохранителей на приборной панели 1

| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Стеклоочиститель заднего стекла |
| F2 | 30 A | Блокировка и разблокировка земли |
| F3 | 5 A | Подушки безопасности и преднатяжители |
| F4 | 10 A | Мультимедиа, фотохромное зеркало заднего вида, сажевый фильтр, диагностический разъем, кондиционер, ручная регулировка фар по высоте |
| F5 | 30 A | Передние стеклоподъемники, электронный блок управления передними дверями, панорамный люк |
| F6 | 30 A | Задние окна |
| F7 | 5 A | Освещение салона, охлаждаемый перчаточный ящик, радио |
| F8 | 20 A | Многофункциональный экран, радио, органы управления на рулевом колесе, мультимедиа, обнаружение дефляции, сигнализация, прицеп |
| F9 | 30 A | Мультимедиа, передние розетки 12 В, фонарь, радио |
| F10 | 15 A | Корректор высоты (подвес) |
| F11 | 15 A | Выключатель тормоза, замок зажигания |
| F12 | 15 A | Датчики парковки, автоматический стеклоочиститель и освещение, сиденье пассажира с электроприводом, система предупреждения о выходе из полосы движения, усилитель Hi-Fi, прицеп |
| F13 | 5 A | Блок реле двигателя (BSM), сиденье водителя с электроприводом |
| F14 | 15 A | Кондиционер, комплект громкой связи Bluetooth®, рычаг автоматической коробки передач, подушки безопасности, приборная панель |
| F15 | 30 A | Блокировка и разблокировка |
| F16 | - | ШУНТ |
| F17 | 40 A | Обогрев заднего стекла |
Блок предохранителей на приборной панели 2

| N° | Рейтинг | Функции |
|---|---|---|
| F29 | 20 A | Сиденья с подогревом |
| F30 | - | Не используется |
| F31 | 40 A | Блок реле прицепа |
| F32 | 15 A | Задняя розетка 12 В |
| F33 | 5 A | Датчики парковки, автоматические дворники с датчиком дождя и автоматическим включением фар, сиденье пассажира с электроприводом, система предупреждения о выходе из полосы движения, усилитель Hi-Fi |
| F34 | 5 A | Трейлер |
| F35 | - | Не используется |
| F36 | 20 A | Hi-Fi усилитель |
| F37 | 10 A | Кондиционер, пакет освещения |
| F38 | 30 A | Сиденье водителя с электроприводом |
| F39 | 5 A | Лючок топливного бака |
| F40 | 30 A | Сиденье пассажира с электроприводом, панорамный люк |

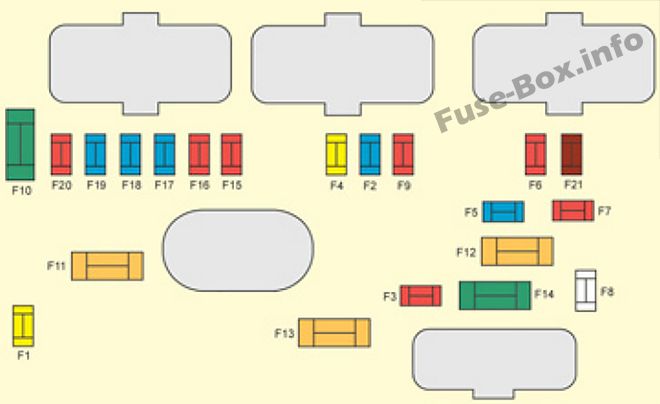

Моторного отсека

| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Управление двигателем |
| F2 | 15 A | Horn |
| F3 | 10 A | Насос стеклоомывателя |
| F4 | 20 A | Насос омывателя фар |
| F5 | 15 A | Компоненты двигателя |
| F6 | 10 A | Ксеноновые двухфункциональные направленные фары, автоматическая регулировка высоты фар, выключатель сцепления, блок защит (BCP) |
| F7 | 10 A | Автоматическая коробка передач, датчик уровня охлаждающей жидкости двигателя, гидроусилитель руля |
| F8 | 25 A | Пусковой двигатель |
| F9 | 10 A | Выключатель стоп-сигнала |
| F10 | 30 A | Компоненты двигателя |
| F11 | 40 A | Задний вентилятор |
| F12 | 30 A | Дворники |
| F13 | 40 A | Встроенный системный интерфейс (BSI) |
| F14 | 30 A | Воздушный насос, рекуперация и обмен тепла |
| F15 | 10 A | Правый дальний свет |
| F16 | 10 A | Левый дальний свет |
| F17 | 15 A | Левый ближний свет |
| F18 | 15 A | Правый ближний свет |
| F19 | 15 A | Компоненты двигателя |
| F20 | 10 A | Компоненты двигателя |
| F21 | 5 A | Реле вентилятора охлаждения |

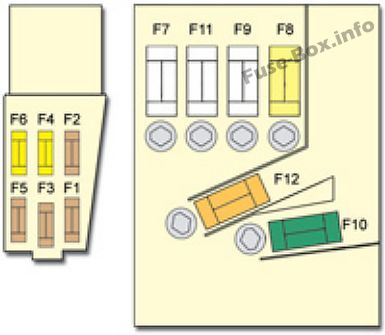

Предохранители на аккумуляторе

Предохранители с F1 по F6 расположены на небольшой плате, закрепленной вертикально на блоке предохранителей аккумуляторной батареи.
Назначение предохранителей на аккумулятор (2008-2012 гг.)| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 5 A | Актуатор автоматической коробки передач |
| F2 | 5 A | Стоп переключатель |
| F3 | 5 A | ЭБУ оценки заряда батареи |
| F4 | 20 A | питание ЭЦН |
| F5 | 5 A | питание ЭЦН |
| F6 | 20 A | ЭБУ для 6-ступенчатой электронной коробки передач/автоматической коробки передач |
