Предохранители и реле Citroen C4 Cactus (2014-2017)

Схемы относятся к указанным годам и вариантам Citroen C4 Cactus (2014-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.

Схема предохранителей Citroën C4 Cactus 2014-2017

Схема предохранителей Citroën C4 Cactus 2014-2017

Предохранитель прикуривателя (розетки) в Citroën C4 Cactus предохранитель F16 в блоке предохранителей панели приборов.

Блоки предохранителей на приборной панели

Расположение блока предохранителей

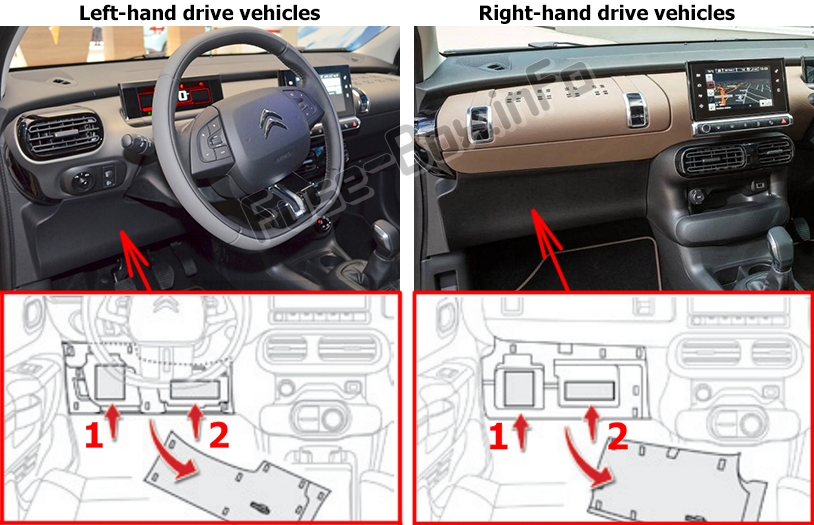

Два блока предохранителей расположены в нижней части приборной панели, под рулевым колесом (автомобили с левосторонним управлением) или в перчаточном ящике (автомобили с правосторонним управлением).Расположение блока предохранителей

Отсоедините крышку, потянув сначала вверху слева, затем справа.

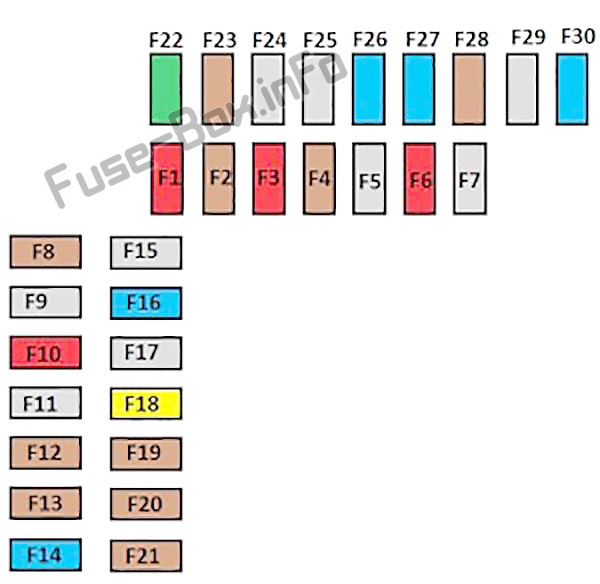

Схема блока предохранителей №1 (левый блок предохранителей)

Схема блока предохранителей №1 (левый блок предохранителей)

Назначение предохранителей в левом блоке предохранителей приборной панели
№РейтингЗащищенный компонент
F0110AПедаль тормоза (переключатель 2), стоп-старт
F025AРегулятор высоты фары, дополнительный отопитель (дизель), парктроник, диагностический разъем, наружные зеркала заднего вида (электрорегулировка)
F0310AНасос присадки к дизельному топливу, электроусилитель руля, педаль сцепления (переключатель)
F045AДатчик дождя и солнечного света
F0610AПедаль тормоза (переключатель 1), диагностический разъем
F085AКонтакты верхней части рулевой колонки с органами управления на рулевом колесе
F1010AЭкстренный вызов / вызов помощи
F125AСтоп-старт, АБС, ESC
F135AДатчики парковки, камера заднего вида
F1415AЭлектронная коробка передач, панель переключателей (под планшетом с сенсорным экраном), кондиционер, планшет с сенсорным экраном
F1615A12-вольтовая розетка
F1820AРадио
F1915AПредупреждение о непристегнутом ремне безопасности
F205AПодушки безопасности
F215AПриборная доска
F2230AЗамки
F235AПодсвечник, лампа для чтения карт
F2615AHorn
F2715AОмыватели переднего и заднего стекол
F285AЗамок зажигания
F3015AЗадний стеклоочиститель

Схема блока предохранителей №2 (правый блок предохранителей)

Схема блока предохранителей №2 (правый блок предохранителей)

Назначение предохранителей в блоке предохранителей правой панели приборов
№Рейтинг (А)Защищенный компонент
F3010AЗеркала с подогревом
F3125AОбогрев заднего стекла
F3430AПередние электрические стеклоподъемники
F3630AПодогрев передних сидений
F3820AИнтерфейсный блок прицепа
F4025AИнтерфейсный блок прицепа

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

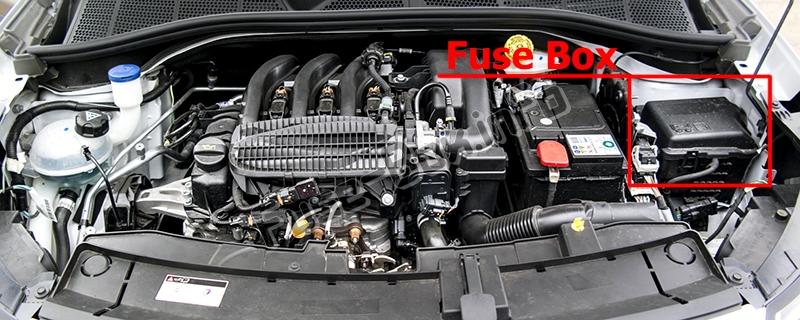

Он расположен в моторном отсеке рядом с аккумулятором.Расположение блока предохранителей

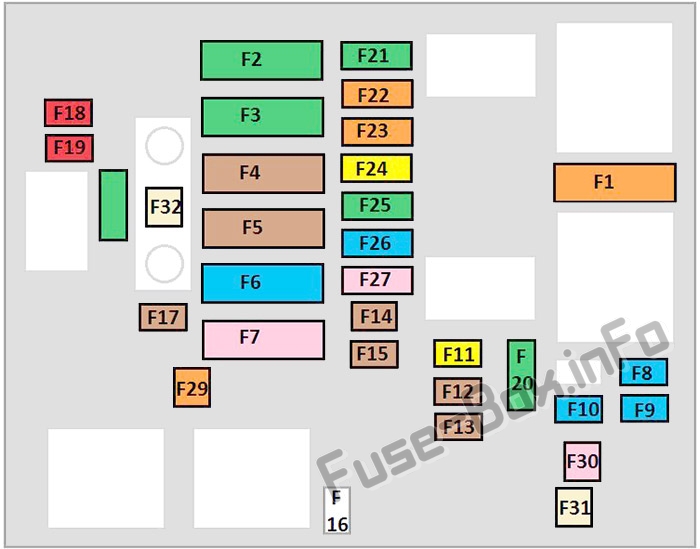

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
№Рейтинг (А)Защищенный компонент
F140AКондиционирование воздуха
F230/40АСтоп-старт
F330AБлок предохранителей в салоне
F470AБлок предохранителей в салоне
F570AВстроенный системный интерфейс (BSI)
F660AУзел охлаждающего вентилятора
F780AВстроенный системный интерфейс (BSI)
F815AУправление двигателем, бензонасос
F915AУправление двигателем
F1015AУправление двигателем
F1120AУправление двигателем
F125AСборка охлаждающего загара
F135AВстроенный системный интерфейс (BSI)
F145AБлок зарядки аккумуляторной батареи (двигатель без системы «стоп-старт»)
F155AСтоп-старт
F175AВстроенный системный интерфейс (BSI)
F1810AПравая фара дальнего света
F1910AЛевая фара дальнего света
F2030AУправление двигателем
F2130AПусковой двигатель
F2240AЭлектронная коробка передач
F2340AАБС, ЭСК
F2420AАБС, ЭСК
F2530AБлок предохранителей в салоне
F2615AЭлектронная коробка передач
F2725AВстроенный системный интерфейс (BSI)
F2830AСистема контроля дизельных выбросов (AdBlue)
F2940AСтеклоочистители
F3080AБлок управления подогревателем
F31100AДополнительный отопитель (Дизель)
F3280AЭлектроусилитель руля
