Предохранители и реле Citroen C1 (2005-2013)
Схемы относятся к указанным годам и вариантам Citroen C1 (2005-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Расположение предохранителей Citroën C1 2005-2013 гг.
Предохранитель прикуривателя (розетка)предохранитель №11 в блоке предохранителей панели приборов (с 2012 года также №15 за панелью приборов).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Блоки предохранителей расположены под облицовкой панели приборов и рядом с аккумуляторной батареей в моторном отсеке.
Приборная доска

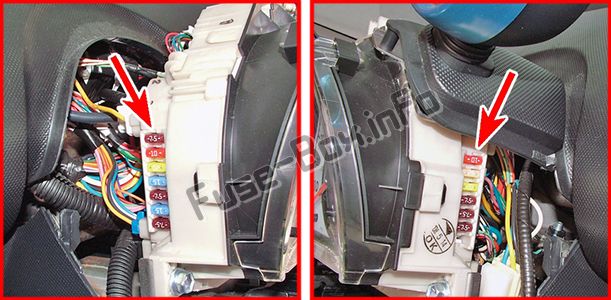

Они расположены по бокам приборной панели под облицовкой.
Поверните руль влево, выкрутите болт B.
Поверните руль вправо, выкрутите болт С.
За тахометром частично открутите болт D, расположенный за ним.
Поднимите обшивку приборной панели и, при необходимости, обшивку тахометра, чтобы получить доступ к предохранителям, расположенным слева и справа.

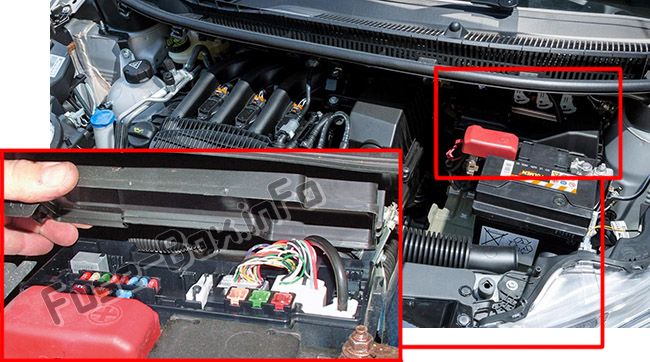

Моторного отсека

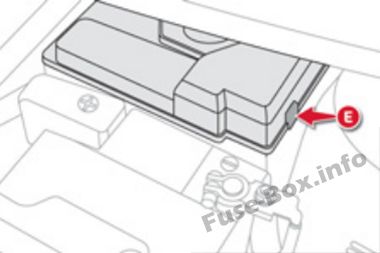

Отсоедините крышку, нажав справа на выступ Е, чтобы получить доступ к предохранителям.
Схемы блока предохранителей
Схемы блока предохранителей
2007

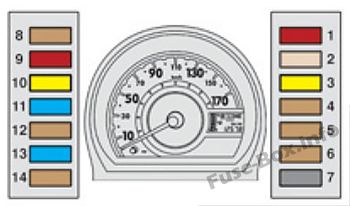

Приборная доска
| № | Рейтинг | Функции |
|---|---|---|
| 1 | 10 A | Стоп-сигналы, ABS, коробка передач SensoDrive |
| 2 | 25 A | Центральный замок/отпирание |
| 3 | 20 A | Обогрев заднего стекла |
| 4 | 7,5 А | Задние фонари - Лампы освещения номерного знака - Панель приборов - Дисплей |
| 5 | 7,5 А | Диагностический разъем |
| 6 | 7,5 А | Задние противотуманные фары - Панель приборов - Коробка передач SensoDrive |
| 7 | - | Не используется |
| 8 | 7,5 А | ABS - Усилитель руля - Кондиционер - Вентилятор охлаждения |
| 9 | 10 A | Задние фонари — Центральный замок/отпирание — Электрические стеклоподъемники — Обогрев заднего стекла — Указатель скорости — Кондиционер — Обогрев — Тахометр (опция) |
| 10 | 20 A | Стеклоочиститель ветрового и заднего стекла |
| 11 | 15 A | Радио - Электронный иммобилайзер - Розетка 12 В (макс. 120 Вт) |
| 12 | 7,5 А | Стеклоочиститель ветрового и заднего стекла - ABS - Усилитель руля - Центральный замок/отпирание - Кондиционер - Электрические стеклоподъемники - Обогрев заднего стекла - Индикатор скорости - Вентилятор охлаждения - Тахометр (опция) |
| 13 | 15 A | Приборная панель — ЭБУ двигателя — Подушки безопасности — Коробка передач SensoDrive — Электронный иммобилайзер |
| 14 | 7,5 А | Кондиционирование воздуха |
для стеклоочистителей и окон обратитесь к дилеру CITROËN.
Моторного отсека
| № | Рейтинг | Функции |
|---|---|---|
| 1 | 50 A | Коробка передач SensoDrive — Вентилятор охлаждения (дизельный двигатель) |
| 2 | 20 A | Фары с дневными ходовыми огнями |
| 3 | 25 A | Блок управления АБС |
| 3 | 30 A | Блок управления ЕСП |
| 4 | 30 A | Питание замка зажигания |
| 5 | 10 A | Аварийная сигнализация - Контрольные лампы приборной панели - Указатели поворота |
| 6 | 10 A | Фары |
| 7 | 15 A | Индикатор скорости - Лампа освещения салона - Радио - Панель приборов - Тахометр (опция) |
| 8 | 15 А / 25 А | ЭБУ бензинового/дизельного двигателя |
| 9 | 10 A | Horn |
| 10 | 7,5 А | Вентилятор охлаждения (бензин) |
| 11 | 40 A | ABS |
| 11 | 50 A | ESP |
| 12 | 15 A | Усилитель руля |
2008
Приборная доска
| № | Рейтинг | Функции |
|---|---|---|
| 1 | 10 A | Стоп-сигналы - ABS - Коробка передач "SensoDrive" |
| 2 | 25 A | Центральный замок/отпирание |
| 3 | 20 A | Обдув заднего стекла |
| 4 | 7,5 А | Задние фонари - Освещение номерного знака - Панель приборов - Дисплей |
| 5 | 7,5 А | Диагностический разъем |
| 6 | 7,5 А | Задний противотуманный фонарь - Панель приборов - Коробка передач "SensoDrive" |
| 7 | - | Не используется |
| 8 | 7,5 А | ABS - Усилитель руля - Кондиционер - Вентилятор в сборе |
| 9 | 10 A | Задние фонари — Центральный замок/отпирание — Электрические стеклоподъемники — Обогрев заднего стекла — Спидометр — Кондиционер — Обогрев — Тахометр |
| 10 | 20 A | Передние и задние дворники |
| 11 | 15 A | Аудиооборудование - Электронный иммобилайзер двигателя - Розетка 12 В (макс. 120 Вт) |
| 12 | 7,5 А | Обдув заднего стекла - ABS - Вентилятор в сборе - Передние и задние дворники - Усилитель руля - Центральный замок/отпирание - Кондиционер - Электрические стеклоподъемники - Спидометр - Тахометр |
| 13 | 15 A | Подушка безопасности - Блок управления двигателем - Электронный иммобилайзер двигателя - Коробка передач "SensoDrive" - Панель приборов |
| 14 | 7,5 А | Кондиционирование воздуха |
| 15* | 40 A | Аксессуары - Противозапотевание - ABS - Реле вентилятора - Передние и задние стеклоочистители |
| 16* | 30 A | Электрические окна |
| 17* | 40 A | Отопление - Кондиционер |
| * Предохранители расположены за панелью приборов. Для их замены обратитесь в сервисную сеть CITROËN. |
Моторного отсека
| № | Рейтинг | Функции |
|---|---|---|
| 1 | 50 A | Коробка передач "SensoDrive" - Вентилятор в сборе (дизель) |
| 2 | 10 A | Фары |
| 2 | 20 A | Фары с дневным светом |
| 3 | 30 A | Блок управления АБС/ЭСП |
| 4 | 30 A | Питание замка зажигания |
| 5 | 10 A | Аварийная сигнализация - Сигнальные лампы на приборной панели - Указатели поворота |
| 6 | 10 A | Фары |
| 7 | 15 A | Освещение салона — Спидометр — Аудиооборудование — Панель приборов — Тахометр |
| 8 | 15 А/25 А | Блок управления бензиновым/дизельным двигателем |
| 9 | 10 A | Horn |
| 10 | 30 A | Блок вентилятора (бензин) |
| 11 | 50 A | АБС/ЭСП |
| 12 | 50 A | Усилитель руля |
2010
Приборная доска
| № | Рейтинг | Функции |
|---|---|---|
| 1 | 10 A | Стоп-сигналы - ABS - Коробка передач "SensoDrive" |
| 2 | 25 A | Центральный замок/отпирание |
| 3 | 20 A | Обдув заднего стекла |
| 4 | 7,5 А | Задние фонари - Освещение номерного знака - Панель приборов - Дисплей |
| 5 | 7,5 А | Диагностический разъем |
| 6 | 7,5 А | Задний противотуманный фонарь - Панель приборов - Коробка передач "SensoDrive" |
| 7 | - | Не используется |
| 8 | 7,5 А | ABS - Усилитель руля - Кондиционер - Вентилятор в сборе |
| 9 | 10 A | Задние фонари — Центральный замок/отпирание — Электрические стеклоподъемники — Обогрев заднего стекла — Спидометр — Кондиционер — Обогрев — Тахометр |
| 10 | 20 A | Передние и задние дворники |
| 11 | 15 A | Аудиооборудование - Электронный иммобилайзер двигателя - Розетка 12 В (макс. 120 Вт) |
| 12 | 7,5 А | Обдув заднего стекла - ABS - Вентилятор в сборе - Передние и задние дворники - Усилитель руля - Центральный замок/отпирание - Кондиционер - Электрические стеклоподъемники - Спидометр - Тахометр |
| 13 | 15 A | Подушка безопасности - Блок управления двигателем - Электронный иммобилайзер двигателя - Коробка передач "SensoDrive" - Панель приборов |
| 14 | 7,5 А | Кондиционирование воздуха |
| 15* | 40 A | Аксессуары - Противозапотевание - ABS - Реле вентилятора - Передние и задние стеклоочистители |
| 16* | 30 A | Электрические окна |
| 17* | 40 A | Отопление - Кондиционер |
| * Предохранители расположены за панелью приборов. Для их замены обратитесь в сервисную сеть CITROËN. |
Моторного отсека
| № | Рейтинг (А) | Функции |
|---|---|---|
| 1 | 50 | Коробка передач "СенсоДрайв" |
| 2 | 10 | Фары |
| 2 | 20 | Фары с дневными ходовыми огнями |
| 3 | 30 | Блок управления АБС/ЭСП |
| 4 | 30 | Питание замка зажигания |
| 5 | 10 | Аварийная сигнализация - Контрольные лампы приборной панели - Указатели поворота |
| 6 | 10 | Фары |
| 7 | 15 | Плафон освещения — Спидометр — Аудиоаппаратура — Панель приборов — Тахометр |
| 8 | 15/25 | Блок управления бензиновым/дизельным двигателем |
| 9 | 10 | Horn |
| 10 | 30 | Блок вентилятора (бензин) |
| 11 | 50 | АБС/ЭСП |
| 12 | 50 | Усилитель руля |
2012
Приборная доска
| № | Рейтинг (А) | Функции |
|---|---|---|
| 1 | 10 | Стоп-сигналы - ABS - Электронная коробка передач |
| 2 | 25 | Центральный замок/отпирание - Дистанционное управление |
| 3 | 20 | Обдув заднего стекла |
| 4 | 7.5 | Задние фонари - Лампы освещения номерного знака - Панель приборов - Экран - Регулировка фар - Светодиодные дневные ходовые огни - Габаритные огни |
| 5 | 7.5 | Диагностический разъем |
| 6 | 7.5 | Электронная коробка передач — Задний противотуманный фонарь — ESP — Светодиодные дневные ходовые огни — Панель приборов — Тахометр |
| 7 | - | Не используется |
| 8 | 7.5 | АБС/ЭСП — Усилитель руля — Вентилятор в сборе |
| 9 | 10 | Фонари заднего хода - Центральный замок/отпирание - Электрические стеклоподъемники - Обогрев заднего стекла - Спидометр - Кондиционер - Обогрев - Тахометр - Дистанционное управление |
| 10 | 20 | Передние и задние дворники и стеклоомыватели |
| 11 | 15 | Аудиооборудование Розетка -12 В (макс. 120 Вт) |
| 12 | 7.5 | Обогрев заднего стекла - ABS - Вентилятор в сборе - Передние и задние дворники и стеклоомыватели - Усилитель руля - Центральный замок/отпирание - Кондиционер - Обогрев - Электрические стеклоподъемники - Спидометр - Тахометр - Пульт дистанционного управления - Фонарь заднего хода |
| 13 | 15 | Подушка безопасности — Система впрыска топлива — Электронная коробка передач — Панель приборов — Тахометр — Светодиодные дневные ходовые огни |
| 14 | 7.5 | Кондиционер - Отопление |
| 15* | 40 | Аудиосистема - Розетка 12 В - Передние и задние дворники - Усилитель руля - АБС/ЭСП - Вентилятор системы охлаждения в сборе |
| 16* | 30 | Электрические окна |
| 17* | 40 | Кондиционер - Отопление |
| * Предохранители расположены за панелью приборов. Для их замены обратитесь в сервисную сеть CITROËN или в специализированный техцентр. |

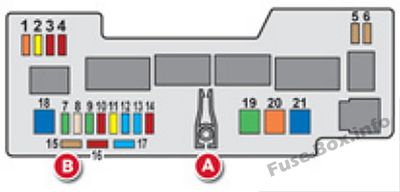

Моторного отсека
| № | Рейтинг (А) | Функции |
|---|---|---|
| 1 | 5 | Светодиодные дневные ходовые огни |
| 2 | 20 | Передние противотуманные фары |
| 3 | 10 | Левый передний фонарь |
| 4 | 10 | Правый передний фонарь |
| 5 | 7.5 | Электронная коробка передач - Система впрыска топлива |
| 6 | 7.5 | Электронная коробка передач - Система впрыска топлива |
| 7 | 30 | Светодиодные дневные ходовые огни - Передние противотуманные фары |
| 8 | 25 | ABS |
| 8 | 30 | АБС/ЭСП (с VSC) |
| 9 | 30 | Стартер - Обогрев заднего стекла - ABS - Вентилятор системы охлаждения - Передние и задние дворники и стеклоомыватели - Усилитель руля - Центральный замок/отпирание - Кондиционер - Отопление - Электрические стеклоподъемники - Спидометр - Тахометр - Пульт дистанционного управления - Фонарь заднего хода - Подушка безопасности - Топливо система впрыска - Электронная коробка передач - Панель приборов - Светодиодные дневные ходовые огни |
| 10 | 10 | Аварийная сигнализация - Панель приборов - Тахометр - Указатели поворота |
| 11 | 20 | Левый передний фонарь - Правый передний фонарь |
| 12 | 15 | Плафон освещения — Спидометр — Аудиосистема — Панель приборов — Тахометр |
| 13 | 15 | Система впрыска топлива — Вентилятор охлаждения в сборе |
| 14 | 10 | Horn |
| 15 | 7.5 | Сменный предохранитель |
| 16 | 10 | Сменный предохранитель |
| 17 | 15 | Сменный предохранитель |
| 18 | 50 | Электронная коробка передач |
| 19 | 30/40 | Узел охлаждающего вентилятора |
| 20 | 40 | ABS |
| 20 | 50 | АБС/ЭСП (с VSC) |
| 21 | 50 | Усилитель руля |
