Предохранители и реле Citroen C1 (2014-2019..)
Схемы относятся к указанным годам и вариантам Citroen C1 (2014-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Схема предохранителей Citroën C1 2014-2019..
Предохранитель прикуривателя (розетки) в Citroen C1 предохранитель №9 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

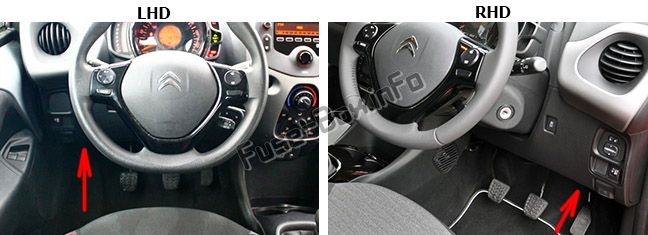

Блок предохранителей на приборной панели
Он расположен под приборной панелью (со стороны водителя).
Отсоедините пластиковую крышку под приборной панелью, чтобы получить доступ к предохранителям.
Автомобили с левым рулем
Автомобили с правым рулем

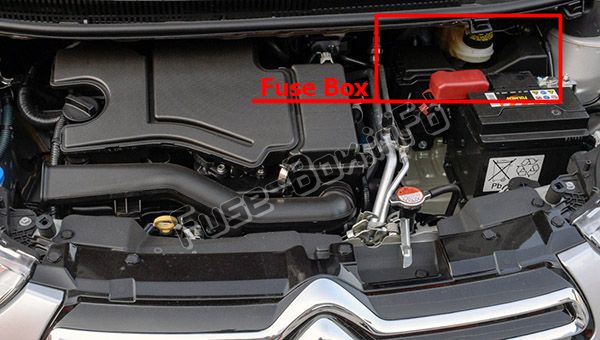

Моторного отсека
Снимите пластиковую крышку, расположенную под ветровым стеклом, нажав на две защелки.
Снимите крышку блока предохранителей, нажав на выступ справа, чтобы получить доступ к предохранителям.
Схемы блока предохранителей
Схемы блока предохранителей
2014, 2015

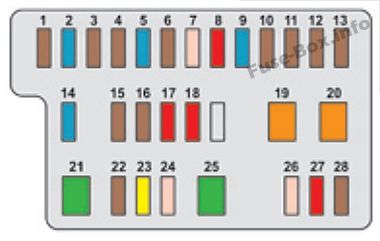

Приборная доска
| № | Рейтинг (А) | Функции |
|---|---|---|
| 1 | 5 | Система впрыска топлива — Аудиосистема — Система VSC |
| 2 | 15 | Омыватели переднего и заднего стекол |
| 3 | 5 | Главный распределительный блок — Панель приборов — Экран дисплея — Кондиционер — Обогрев заднего стекла и зеркал заднего вида — Подогрев сидений — Тканевая крыша с электроприводом — Аудиосистема |
| 4 | 5 | Рулевое управление с электроусилителем - стоп-старт |
| 5 | 15 | Задний стеклоочиститель |
| 6 | 5 | Вентилятор системы охлаждения — система ABS ESP — система VSC |
| 7 | 25 | Передний стеклоочиститель |
| 8 | 10 | Обогрев зеркал заднего вида |
| 9 | 15 | Розетка 12 В (макс. 120 Вт) |
| 10 | 7.5 | Наружные зеркала заднего вида — Аудиосистема — Система «стоп-старт» — Приборная панель — Экран дисплея |
| 11 | 5 | Блокировка руля - Система впрыска топлива - Электронная коробка передач |
| 12 | 7.5 | Подушки безопасности |
| 13 | 5 | Панель приборов — Экран дисплея — Стоп-старт |
| 14 | 15 (двигатель ВТи 68) | Рулевое управление — Система впрыска топлива — Стоп-сигналы |
| 14 | 7,5 (двигатель VTi 82) | Рулевое управление — Система впрыска топлива — Стоп-сигналы |
| 15 | 7,5 (двигатель VTi 68) | Система впрыска топлива - Стоп-старт |
| 15 | 10 (двигатель ВТи 82) | Система впрыска топлива - Стоп-старт |
| 16 | 7.5 | Диагностика двигателя |
| 17 | 10 | Стоп-сигналы - Третий стоп-сигнал - Система впрыска топлива - Система ABS - Система VSC - Электронная коробка передач - Система бесключевого доступа и запуска |
| 18 | 10 | Габаритные огни - Подсветка номерного знака - Задний противотуманный фонарь - Передние противотуманные фонари - Задние фонари - Регулятор освещения |
| 19 | 40 | Кондиционирование воздуха |
| 20 | 40 | Кондиционер - Самодиагностика двигателя - Габаритные огни - Освещение номерного знака - Задний противотуманный фонарь - Передние противотуманные фонари - Задние фонари - Регулятор освещения - Стоп-сигналы - Третий стоп-сигнал - Система впрыска топлива - Система ABS - Система VSC - Электронная коробка передач - "Бесключевой доступ и Система запуска - Электрические стеклоподъемники |
| 21 | 30 | Система впрыска топлива — «Стоп-старт» — Главный распределительный блок |
| 22 (двигатель VTi 68) | 7,5 | Система впрыска топлива |
| 23 (двигатель VTi 68) | 20 | Система впрыска топлива - Стоп-старт |
| 24 | 25 | Главный распределительный блок |
| 25 | 30 | Электрические окна |
| 26 | 25 | Электрические окна |
| 27 | 10 | Кондиционирование воздуха |
| 28 | 5 | Задний противотуманный фонарь |

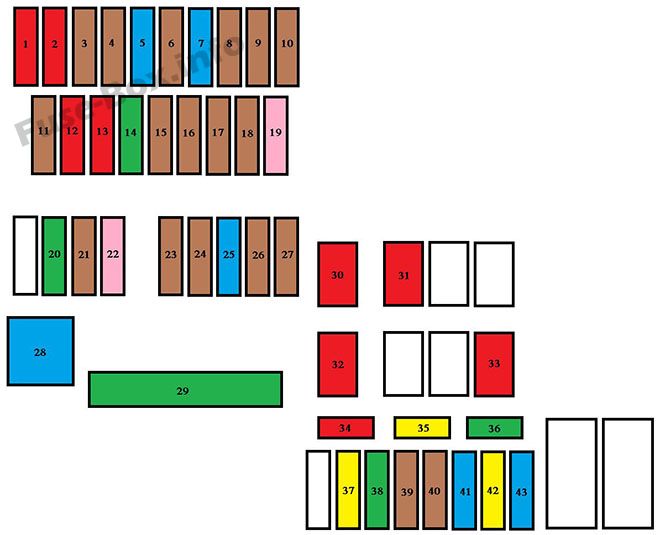

Моторного отсека
| № | Рейтинг (А) | Функции |
|---|---|---|
| 1 | 10 | Правый ближний свет |
| 2 | 10 | Левый ближний свет — Регулировка фар |
| 3 | 7.5 | Правый дальний свет |
| 4 | 7.5 | Левый дальний свет |
| 5 (двигатель ВТи 82) | 15 | Система впрыска топлива |
| 6 (двигатель ВТи 82) | 7.5 | Система впрыска топлива |
| 7 (двигатель ВТи 82) | 15 | Система впрыска топлива |
| 8 (двигатель ВТи 82) | 7.5 | Охлаждающий вентилятор |
| 9 | 7.5 | Кондиционирование воздуха |
| 10 (двигатель VTi 68) | 7.5 | Система впрыска топлива - Стоп-сигналы - Третий стоп-сигнал |
| 11 | 5 | Подсветка салона - Лампа багажника |
| 12 | 10 | Указатели поворота - Аварийная сигнализация - Панель приборов - Экран дисплея |
| 13 | 10 | Horn |
| 14 | 30 | Распределительные блоки |
| 15 (двигатель ВТи 68) | 7.5 | Электронная коробка передач |
| 16 | 7.5 | Система впрыска топлива |
| 17 | 7.0 | Система бесключевого доступа и запуска |
| 18 (двигатель VTi 68) | 7.5 | Батарея |
| 19 | 25 | Система впрыска топлива - Вентилятор охлаждения |
| 20 | 30 | Пусковой двигатель |
| 21 | 7.5 | Блокировка руля |
| 22 | 25 | Передние фонари |
| 23 | 7.5 | Система впрыска топлива |
| 24 | 7.5 | Система впрыска топлива — Стартер — Электронная коробка передач — Система «стоп-старт» |
| 25 | 15 | Аудиосистема - система «Бесключевой доступ и запуск двигателя» |
| 26 | 7.5 | Панель приборов — экран дисплея |
| 27 | 7.5 | система ВСК |
| 28 | 60 | Блок предохранителей в салоне |
| 29 (двигатель VTi 68) | 125 | Обогрев заднего стекла и наружных зеркал заднего вида - Подогрев сидений (кроме версии для Великобритании) - Тканевая крыша с электроприводом - Система ABS - Система VSC - Вентилятор охлаждения - Передние противотуманные фары - Светодиодные дневные ходовые огни (Этот предохранитель должен заменяться только в сервисной сети CITROËN или в специализированном техцентре.) |
| 30 | 50 | Электронная коробка передач |
| 30 | 40 | Стоп-старт |
| 31 | 50 | Усилитель руля |
| 32 | 50 (двигатель VTi 82) | Охлаждающий вентилятор |
| 32 | 30 | Охлаждающий вентилятор |
| 32 | 40 | Охлаждающий вентилятор |
| 33 | 50 | Система АБС - система VSC |
| 34 | 10 | Запасной предохранитель |
| 35 | 20 | Запасной предохранитель |
| 36 | 30 | Запасной предохранитель |
| 37 | 20 | Обогрев заднего стекла и наружных зеркал заднего вида |
| 38 | 30 | Система АБС - система VSC |
| 39 | 7.5 | Передние противотуманные фары — Панель приборов — Экран дисплея |
| 40 | 7.5 | Светодиодные дневные ходовые огни |
| 41 | 15 | Правое сиденье с подогревом (кроме версии для Великобритании) |
| 42 | 20 | Электрическая тканевая крыша |
| 43 | 15 | Левое сиденье с подогревом (кроме версии для Великобритании) |
2016
Приборная доска
| № | Рейтинг (А) | Функции |
|---|---|---|
| 1 | 5 | Фонарь заднего хода — Система впрыска топлива — Аудиосистема — Система VSC |
| 2 | 15 | Омыватели переднего и заднего стекол |
| 3 | 5 | Главный распределительный блок — Панель приборов — Экран дисплея — Кондиционер — Обогрев заднего стекла и зеркал заднего вида — Подогрев сидений — Тканевая крыша с электроприводом — Аудиосистема |
| 4 | 5 | Рулевое управление с электроусилителем - стоп-старт |
| 5 | 15 | Задний стеклоочиститель |
| 6 | 5 | Вентилятор охлаждения — система ABS — система VSC |
| 7 | 25 | Передний стеклоочиститель |
| 8 | 10 | Обогрев зеркал заднего вида |
| 9 | 15 | Розетка 12 В (макс. 120 Вт) |
| 10 | 7.5 | Наружные зеркала заднего вида — Аудиосистема — Система «стоп-старт» — Приборная панель — Экран дисплея |
| 11 | 5 | Блокировка руля - Система впрыска топлива - Электронная коробка передач |
| 12 | 7.5 | Подушки безопасности |
| 13 | 5 | Панель приборов — Экран дисплея — Стоп-старт |
| 14 | 15 (двигатель ВТи 68) | Рулевое управление — Система впрыска топлива — Стоп-сигналы |
| 14 | 7,5 (двигатель PureTech 82) | Рулевое управление — Система впрыска топлива — Стоп-сигналы |
| 15 | 7,5 (двигатель VTi 68) | Система впрыска топлива - Стоп-старт |
| 15 | 10 (двигатель PureTech 82) | Система впрыска топлива - Стоп-старт |
| 16 | 7.5 | Диагностика двигателя |
| 17 | 10 | Стоп-сигналы - Третий стоп-сигнал - Система впрыска топлива - Система ABS - Система VSC - Электронная коробка передач - Система бесключевого доступа и запуска |
| 18 | 10 | Габаритные огни - Лампы номерного знака - Задний противотуманный фонарь - Задние фонари - Регулятор освещения |
| 19 | 40 | Кондиционирование воздуха |
| 20 | 40 | Кондиционер - Самодиагностика двигателя - Габаритные огни - Лампы номерного знака - Задний противотуманный фонарь - Задние фонари - Регулятор освещения - Стоп-сигналы - Третий стоп-сигнал - Система впрыска топлива - Система ABS - Система VSC - Электронная коробка передач - Система бесключевого доступа и запуска - Электродвигатель окна |
| 21 | 30 | Система впрыска топлива — «Стоп-старт» — Главный распределительный блок |
| 22 (двигатель VTi 68) | 7,5 | Система впрыска топлива |
| 23 (двигатель VTi 68) | 20 | Система впрыска топлива - Стоп-старт |
| 24 | 25 | Главный распределительный блок |
| 25 | 30 | Электрические окна |
| 26 | 25 | Электрические окна |
| 27 | 10 | Кондиционирование воздуха |
| 28 | 5 | Задний противотуманный фонарь |
Моторного отсека
| № | Рейтинг (А) | Функции |
|---|---|---|
| 1 | 10 | Правый ближний свет |
| 2 | 10 | Левый ближний свет — Регулировка фар |
| 3 | 7.5 | Правый дальний свет |
| 4 | 7.5 | Левый дальний свет |
| 5 (двигатель ВТи 82) | 15 | Система впрыска топлива |
| 6 (двигатель ВТи 82) | 7.5 | Система впрыска топлива |
| 7 (двигатель ВТи 82) | 15 | Система впрыска топлива |
| 8 (двигатель ВТи 82) | 7.5 | Охлаждающий вентилятор |
| 9 | 7.5 | Кондиционирование воздуха |
| 10 (двигатель VTi 68) | 7.5 | Система впрыска топлива - Стоп-сигналы - Третий стоп-сигнал |
| 11 | 5 | Подсветка салона - Лампа багажника |
| 12 | 10 | Указатели поворота - Аварийная сигнализация - Панель приборов - Экран дисплея |
| 13 | 10 | Horn |
| 14 | 30 | Распределительные блоки |
| 15 (двигатель ВТи 68) | 7.5 | Электронная коробка передач |
| 16 | 7.5 | Система впрыска топлива |
| 17 | 7.0 | Система бесключевого доступа и запуска |
| 18 (двигатель VTi 68) | 7.5 | Батарея |
| 19 | 25 | Система впрыска топлива - Вентилятор охлаждения |
| 20 | 30 | Пусковой двигатель |
| 21 | 7.5 | Блокировка руля |
| 22 | 25 | Передние фонари |
| 23 | 7.5 | Система впрыска топлива |
| 24 | 7.5 | Система впрыска топлива — Стартер — Электронная коробка передач — Система «стоп-старт» |
| 25 | 15 | Аудиосистема - система «Бесключевой доступ и запуск двигателя» |
| 26 | 7.5 | Панель приборов — экран дисплея |
| 27 | 7.5 | система ВСК |
| 28 | 60 | Блок предохранителей в салоне |
| 29 (двигатель VTi 68) | 125 | Обогрев заднего стекла и наружных зеркал заднего вида - Подогрев сидений (кроме версии для Великобритании) - Тканевая крыша с электроприводом - Система ABS - Система VSC - Вентилятор охлаждения - Светодиодные дневные ходовые огни (Этот предохранитель должен заменяться только в сервисной сети CITROËN или в специализированном техцентре.) |
| 30 | 50 | Электронная коробка передач |
| 30 | 40 | Стоп-старт |
| 31 | 50 | Усилитель руля |
| 32 | 50 (двигатель VTi 82) | Охлаждающий вентилятор |
| 32 | 30 | Охлаждающий вентилятор |
| 32 | 40 | Охлаждающий вентилятор |
| 33 | 50 | Система АБС - система VSC |
| 34 | 10 | Запасной предохранитель |
| 35 | 20 | Запасной предохранитель |
| 36 | 30 | Запасной предохранитель |
| 37 | 20 | Обогрев заднего стекла и наружных зеркал заднего вида |
| 38 | 30 | Система АБС - система VSC |
| 39 | 7.5 | Панель приборов — экран дисплея |
| 40 | 7.5 | Светодиодные дневные ходовые огни |
| 41 | 15 | Правое сиденье с подогревом (кроме версии для Великобритании) |
| 42 | 20 | Электрическая тканевая крыша |
| 43 | 15 | Левое сиденье с подогревом (кроме версии для Великобритании) |
