Предохранители и реле Citroen C2 (2003-2009)
Схемы относятся к указанным годам и вариантам Citroen C2 (2003-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Расположение предохранителей Citroën C2 2003-2009 гг.
Использована информация из руководств по эксплуатации 2007 и 2008 годов (RHD, Великобритания). Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранитель прикуривателя (розетки) в Citroen C2 предохранитель №9 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей

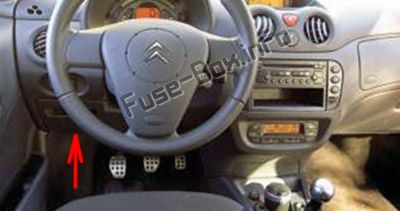

Автомобили с левым рулем:
Он расположен под приборной панелью, за крышкой.

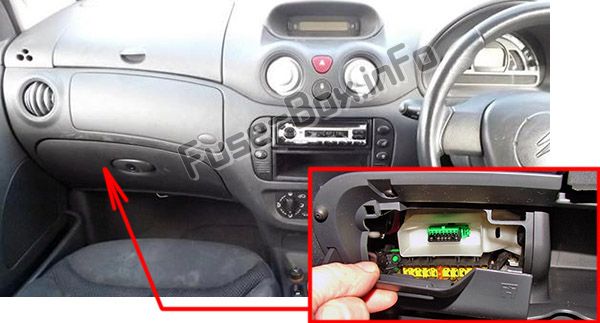

Автомобили с правым рулем:
Он расположен в нижнем отделении перчаточного ящика
Для доступа откройте перчаточный ящик, потяните за ручку на крышке блока предохранителей.

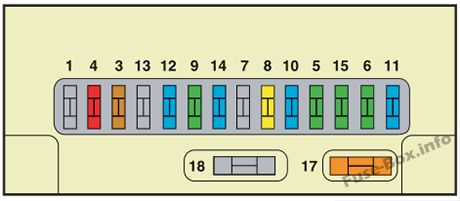

Схема блока предохранителей
| № | Рейтинг | Функция |
|---|---|---|
| 3 | 5 A | Подушки безопасности |
| 4 | 10 A | Диагностический разъем - Присадка к сажевому фильтру - Выключатель сцепления - Датчик угла поворота рулевого колеса |
| 5 | 30 A | - |
| 6 | 30 A | Мойка экрана |
| 8 | 20 A | Цифровая док-станция - Органы управления на рулевом колесе - Радио - Дисплей |
| 9 | 30 A | Прикуриватель - Цифровые часы - Лампы для салона - Косметическое зеркало |
| 10 | 15 A | Тревога |
| 11 | 15 A | Замок зажигания — диагностический разъем |
| 12 | 15 A | ЭБУ подушки безопасности — датчик рамы и яркости |
| 14 | 15 A | Помощь при парковке - Панель приборов - Кондиционер - Телефон Bluetooth 2 |
| 15 | 30 A | Центральный замок - блокировка |
| 17 | 40 A | Устранение запотевания - deiang заднего стекла |
| 18 | ШУНТ | КЛИЕНТСКИЙ ПАРКОВЫЙ ШАНТ |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

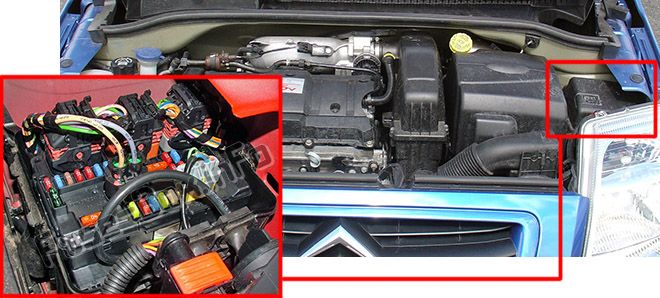

Чтобы получить доступ к блоку предохранителей, расположенному в моторном отсеке, снимите крышку аккумуляторного отсека и снимите крышку.

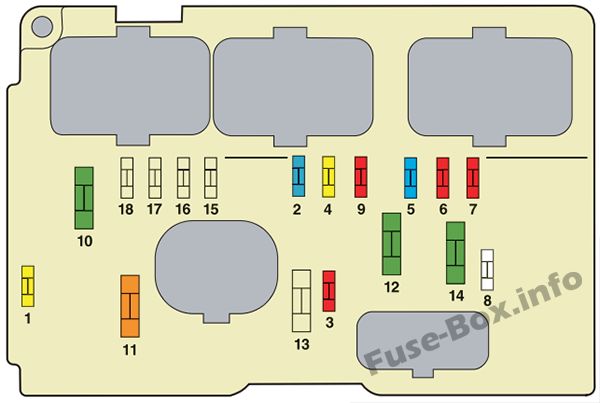

Схема блока предохранителей
| № | Рейтинг | Функция |
|---|---|---|
| 1 | 20 A | Датчик воды в дизельном топливе |
| 2 | 15 A | Horn |
| 3 | 10 A | Мойка экрана |
| 4 | 20 A | Омыватель фар |
| 5 | 15 A | Топливный насос |
| 6 | 10 A | Усилитель руля |
| 7 | 10 A | Датчик уровня охлаждающей жидкости |
| 8 | 25 A | Стартер |
| 9 | 10 A | ЭБУ (АБС. ESP) |
| 10 | 30 A | Приводы управления двигателем (Катушка зажигания. Электроклапан. Датчик кислорода. Впрыск) - Продувка адсорбера |
| 11 | 40 A | Воздуходувка |
| 12 | 30 A | Дворники |
| 14 | 30 A | Воздушный насос (бензиновая версия) - Подогреватель дизельного топлива |
