Предохранители и реле Citroen C3 (2009-2016)
Схемы относятся к указанным годам и вариантам Citroen C3 (2009-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Расположение предохранителей Citroën C3 2009-2016 гг.
Предохранители прикуривателя (розетка)Это предохранитель F9 в блоке предохранителей панели приборов (с 2012 года также предохранитель F8).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

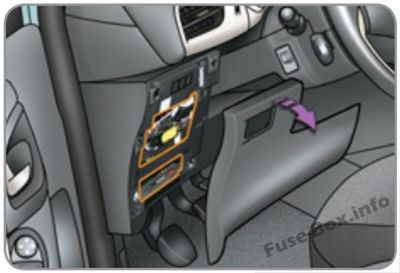

Приборная доска fuse box

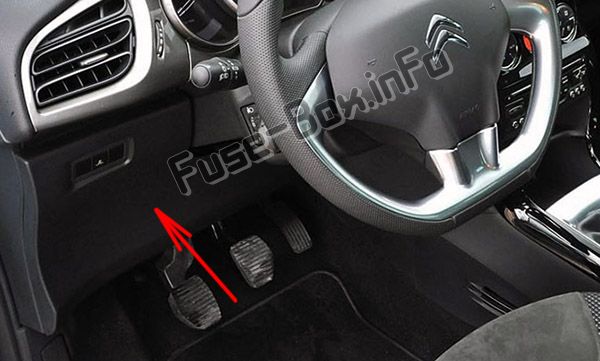

Автомобили с левым рулем:
Он расположен в нижней части приборной панели (слева).

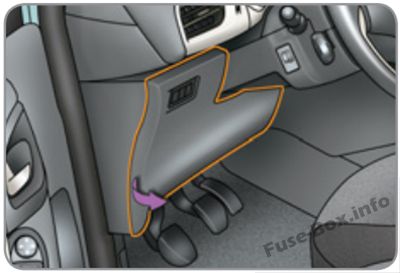

Отсоедините крышку, потянув за край, полностью снимите крышку.

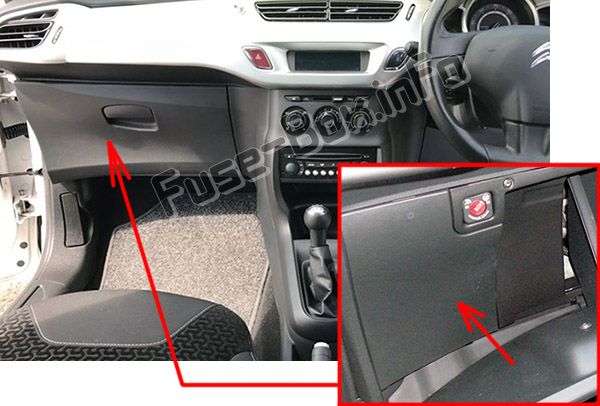

Автомобили с правым рулем:
Он расположен в нижней части приборной панели (слева).

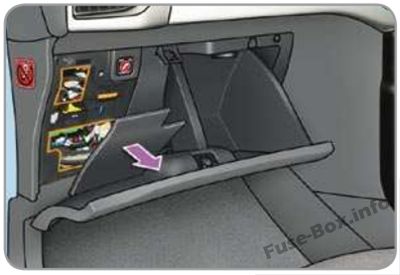

Откройте крышку перчаточного ящика, отсоедините крышку блока предохранителей, потянув за боковую часть, полностью снимите крышку.

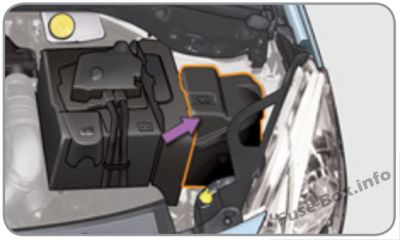

Моторного отсека

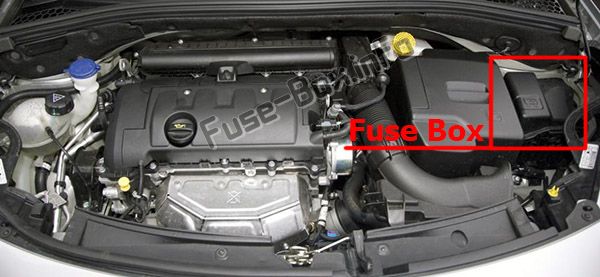

Блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей (слева).
Схемы блока предохранителей
Схемы блока предохранителей
2009

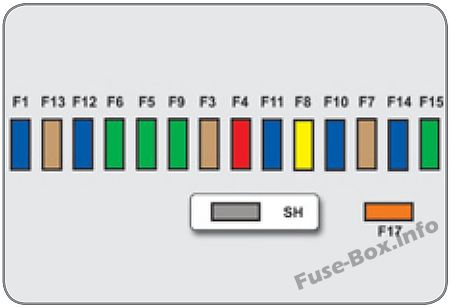

Приборная доска

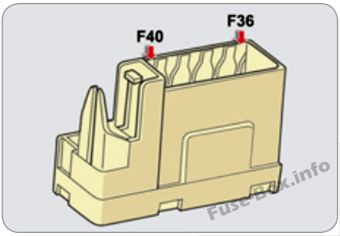

| № | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | - | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Кондиционер, переключатель сцепления, электрохромное зеркало, насос сажевого фильтра (дизель), диагностический разъем, датчик расхода воздуха (дизель). |
| F5 | 30 A | Панель электростеклоподъемников, управление электростеклоподъемником пассажира, электродвигатель переднего электростеклоподъемника. |
| F6 | 30 A | Электродвигатели задних стеклоподъемников и электродвигатель стеклоподъемника водителя. |
| F7 | 5 A | Подсветка, боковые лампы для чтения. |
| F8 | 20 A | Многофункциональный экран, аудиосистема, навигационное радио, панель приборов с часами, блок управления сигнализацией, сирена сигнализации. |
| F9 | 30 A | Аудиосистема (неоригинальная), розетка 12 В, питание портативной навигационной системы. |
| F10 | 15 A | Управление на руле. |
| F11 | 15 A | Зажигание, диагностический разъем, блок управления АКПП. |
| F12 | 15 A | Датчик дождя/яркости, блок реле прицепа, модуль автошколы. |
| F13 | 5 A | Главный выключатель, блок реле двигателя. |
| F14 | 15 A | Блок управления системой помощи при парковке, блок управления подушками безопасности, панель приборов, автоматический кондиционер, USB Box, усилитель HiFi. |
| F15 | 30 A | Блокировка. |
| F16 | - | Не используется. |
| F17 | 40 A | Обдув/оттаивание заднего стекла и наружных зеркал заднего вида. |
| SH | - | ПАРК-шунт. |
| FH36 | 5 A | Блок реле прицепа. |
| FH37 | - | Не используется. |
| FH38 | 20 A | Hi-Fi усилитель. |
| FH39 | 20 A | Подогрев сидений (кроме Великобритании) |
| FH40 | 30 A | Блок реле прицепа. |

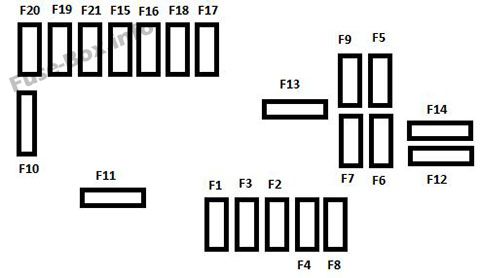

Моторного отсека
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем, реле управления блоком вентилятора системы охлаждения, главное реле многофункционального управления двигателем, ТНВД (дизель). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передние/задние омыватели-дворники. |
| F4 | 20 A | Дневные ходовые огни. |
| F5 | 15 A | Дизельный отопитель (дизель), насос присадки к сажевому фильтру (дизель), датчик расхода воздуха (дизель), электроклапан EGR (дизель), топливный насос (1.1i и 1.4i), подогреватель картерных газов и электроклапаны (VTi). |
| F6 | 10 A | Блок управления ABS/ESP, вторичный стоп-сигнал. |
| F7 | 10 A | Электроусилитель руля, коробка автомат. |
| F8 | 25 A | Управление стартером. |
| F9 | 10 A | Блок коммутации и защиты (Дизель). |
| F10 | 30 A | Подогреватель топлива (дизель), подогреватель картерных газов (1.1i, 1.4i и дизель), топливный насос (VTi), форсунки и катушки зажигания (бензин), электронный термостат и электроклапан продувки адсорбера (1.1i и 1.4i). |
| F11 | 40 A | Вентилятор отопителя. |
| F12 | 30 A | Стеклоочистители медленно/быстро работают. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Питание Valvetronic (VTi). |
| F15 | 10 A | Правые фары дальнего света. |
| F16 | 10 A | Левые фары дальнего света. |
| F17 | 15 A | Левые фары ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Датчики кислорода и электроклапаны (VTi), электроклапаны (Дизель), электроклапан EGR (Дизель). |
| F20 | 10 A | Насосы, электронный термостат (VTi), датчик воды в топливе (дизель). |
| F21 | 5 A | Питание блока управления вентилятором, ABS/ESP. |
| Макси-предохранители: | ||
| MF1 | 60 A | Сборка вентилятора. |
| MF2 | 30 A | Насос ABS/ESP. |
| MF3 | 30 A | Электроклапаны ABS/ESP. |
| MF4 | 60 A | Встроенный системный интерфейс (BSI). |
| MF5 | 60 A | Встроенный системный интерфейс (BSI). |
| MF6 | - | Не используется. |
| MF7 | - | Блок предохранителей в салоне. |
| MF8 | - | Не используется. |
2010
Приборная доска
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | - | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Кондиционер, переключатель сцепления, электрохромное зеркало, насос сажевого фильтра (дизель), диагностический разъем, датчик расхода воздуха (дизель). |
| F5 | 30 A | Панель электростеклоподъемников, управление электростеклоподъемником пассажира, электродвигатель переднего электростеклоподъемника. |
| F6 | 30 A | Электродвигатели задних стеклоподъемников и электродвигатель стеклоподъемника водителя. |
| F7 | 5 A | Подсветка, боковые лампы для чтения. |
| F8 | 20 A | Многофункциональный экран, аудиосистема, навигационное радио, панель приборов с часами, блок управления сигнализацией, сирена сигнализации. |
| F9 | 30 A | Аудиосистема (неоригинальная), розетка 12 В, питание портативной навигационной системы. |
| F10 | 15 A | Управление на руле. |
| F11 | 15 A | Зажигание, диагностический разъем, блок управления АКПП. |
| F12 | 15 A | Датчик дождя/яркости, блок реле прицепа, модуль автошколы. |
| F13 | 5 A | Главный выключатель, блок реле двигателя. |
| F14 | 15 A | Блок управления системой помощи при парковке, блок управления подушками безопасности, панель приборов, автоматический кондиционер, USB Box, усилитель HiFi. |
| F15 | 30 A | Блокировка. |
| F16 | - | Не используется. |
| F17 | 40 A | Обдув/оттаивание заднего стекла и наружных зеркал заднего вида. |
| SH | - | ПАРК-шунт. |
| FH36 | 5 A | Блок реле прицепа. |
| FH37 | - | Не используется. |
| FH38 | 20 A | Hi-Fi усилитель. |
| FH39 | 20 A | Подогрев сидений (кроме Великобритании) |
| FH40 | 30 A | Блок реле прицепа. |
Моторного отсека
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем, реле управления блоком вентилятора системы охлаждения, главное реле многофункционального управления двигателем, ТНВД (дизель). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передние/задние омыватели-дворники. |
| F4 | 20 A | Дневные ходовые огни. |
| F5 | 15 A | Дизельный отопитель (дизель), насос присадки к сажевому фильтру (дизель), датчик расхода воздуха (дизель), топливный насос (1.1i и 1.4i), продувочный подогреватель и электроклапаны (VTi). |
| F6 | 10 A | Блок управления ABS/ESP, вторичный стоп-сигнал. |
| F7 | 10 A | Электроусилитель руля, коробка автомат. |
| F8 | 25 A | Управление стартером. |
| F9 | 10 A | Блок коммутации и защиты (Дизель). |
| F10 | 30 A | Подогреватель топлива (дизель), подогреватель картерных газов (1.1i, 1.4i и дизель), топливный насос (VTi), форсунки и катушки зажигания (бензин), электронный термостат и электроклапан продувки адсорбера (1.1i и 1.4i). |
| F11 | 40 A | Вентилятор отопителя. |
| F12 | 30 A | Стеклоочистители медленно/быстро работают. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Питание Valvetronic (VTi). |
| F15 | 10 A | Правые фары дальнего света. |
| F16 | 10 A | Левые фары дальнего света. |
| F17 | 15 A | Левые фары ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Датчики кислорода и электроклапаны (VTi), электроклапаны (Дизель), электроклапан EGR (Дизель). |
| F20 | 10 A | Насосы, электронный термостат (VTi), датчик воды в топливе (дизель). |
| F21 | 5 A | Питание блока управления вентилятором, ABS/ESP. |
| Макси-предохранители: | ||
| MF1 | 60 A | Сборка вентилятора. |
| MF2 | 30 A | Насос ABS/ESP. |
| MF3 | 30 A | Электроклапаны ABS/ESP. |
| MF4 | 60 A | Встроенный системный интерфейс (BSI). |
| MF5 | 60 A | Встроенный системный интерфейс (BSI). |
| MF6 | - | Не используется. |
| MF7 | - | Блок предохранителей приборной панели. |
| MF8 | - | Не используется. |
2012
Приборная доска
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | - | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Кондиционер, переключатель сцепления, электрохромное зеркало, насос сажевого фильтра (дизель), диагностический разъем, датчик расхода воздуха (дизель). |
| F5 | 30 A | Панель электростеклоподъемников, управление электростеклоподъемником пассажира, электродвигатель переднего электростеклоподъемника. |
| F6 | 30 A | Электродвигатели задних стеклоподъемников и электродвигатель стеклоподъемника водителя. |
| F7 | 5 A | Плафон освещения, освещение перчаточного ящика, боковые лампы для чтения. |
| F8 | 20 A | Многофункциональный экран, аудиосистема, навигация и аудиосистема, панель приборов с часами, блок управления сигнализацией, сирена сигнализации, аудиосистема (неоригинальная), розетка 12 В, блок питания переносного навигационного носителя. |
| F9 | 30 A | Многофункциональный экран, аудиосистема, навигация и аудиосистема, панель приборов с часами, блок управления сигнализацией, сирена сигнализации, аудиосистема (неоригинальная), розетка 12 В, блок питания переносного навигационного носителя, замок. |
| F10 | 15 A | Органы управления на руле. |
| F11 | 15 A | Зажигание, диагностический разъем, блок управления АКПП. |
| F12 | 15 A | Датчик дождя/солнца, блок реле прицепа, модуль автошколы. |
| F13 | 5 A | Главный выключатель, блок реле двигателя. |
| F14 | 15 A | Блок управления парктроником, блок управления подушками безопасности, приборная панель, цифровой кондиционер, USB Box, усилитель HiFi. |
| F15 | 30 A | Блокировка. |
| F16 | - | Не используется. |
| F17 | 40 A | Обдув/оттаивание заднего стекла и зеркал заднего вида. |
| SH | - | ПАРК-шунт. |
| FH36 | 5 A | Блок реле прицепа. |
| FH37 | - | Не используется. |
| FH38 | 20 A | Hi-Fi усилитель. |
| FH39 | 20 A | Подогрев сидений (кроме Великобритании) |
| FH40 | 40 A | Блок реле прицепа. |
Моторного отсека
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем, реле управления блоком вентилятора системы охлаждения, главное реле многофункционального управления двигателем, ТНВД (дизель). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передние/задние омыватели-дворники. |
| F4 | 20 A | Дневные ходовые огни. |
| F5 | 15 A | Дизельный отопитель (дизель), насос присадки к сажевому фильтру (дизель), датчик расхода воздуха (дизель), топливный насос (1.1i и 1.4i), продувочный подогреватель и электроклапаны (VTi). |
| F6 | 10 A | Блок управления ABS/ESP, дополнительный выключатель стоп-сигнала. |
| F7 | 10 A | Электроусилитель руля, коробка автомат. |
| F8 | 25 A | Управление стартерным двигателем. |
| F9 | 10 A | Блок коммутации и защиты (Дизель). |
| F10 | 30 A | Подогреватель топлива (дизель), подогреватель картерных газов (1.1i, 1.4i и дизель), топливный насос (VTi), форсунки и катушки зажигания (бензин), электронный термостат и электроклапан продувки адсорбера (1.1i и 1.4i). |
| F11 | 40 A | Вентилятор отопителя. |
| F12 | 30 A | Стеклоочистители медленно/быстро работают. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Питание Valvetronic (VTi). |
| F15 | 10 A | Правые фары дальнего света. |
| F16 | 10 A | Левые фары дальнего света. |
| F17 | 15 A | Левые фары ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Датчики кислорода и электроклапаны (VTi), электроклапаны (Дизель), электроклапан EGR (Дизель). |
| F20 | 10 A | Насосы, электронный термостат (VTi), датчик воды в топливе (дизель). |
| F21 | 5 A | Питание блока управления вентилятором, ABS/ESP. |
| Макси-предохранители: | ||
| MF1 | 60 A | Сборка вентилятора. |
| MF2 | 30 A | Насос ABS/ESP. |
| MF3 | 30 A | Электроклапаны ABS/ESP. |
| MF4 | 60 A | Встроенный системный интерфейс (BSI). |
| MF5 | 60 A | Встроенный системный интерфейс (BSI). |
| MF6 | - | Не используется. |
| MF7 | 80 A | Блок предохранителей приборной панели. |
| MF8 | - | Не используется. |
2013, 2014, 2015
Приборная доска
| № | Рейтинг | Функции |
|---|---|---|
| F1 | - | Не используется. |
| F2 | - | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Кондиционер, переключатель сцепления, зеркало с электрохромным покрытием, насос сажевого фильтра (дизель), диагностический разъем, датчик расхода воздуха (дизель). |
| F5 | 30 A | Панель электростеклоподъемников, управление электростеклоподъемником пассажира, электродвигатель переднего электростеклоподъемника. |
| F6 | 30 A | Электродвигатели задних стеклоподъемников и электродвигатель стеклоподъемника водителя. |
| F7 | 5 A | Плафон освещения, освещение перчаточного ящика, боковые лампы для чтения. |
| F8 | 20 A | Многофункциональный экран, аудиосистема, навигация и аудиосистема, панель приборов с часами, блок управления сигнализацией, сирена сигнализации, аудиосистема (неоригинальная), розетка 12 В, блок питания переносного навигационного носителя. |
| F9 | 30 A | Многофункциональный экран, аудиосистема, навигация и аудиосистема, панель приборов с часами, блок управления сигнализацией, сирена сигнализации, аудиосистема (неоригинальная), розетка 12 В, блок питания переносного навигационного носителя, замок. |
| F10 | 15 A | Органы управления на руле. |
| F11 | 15 A | Зажигание, диагностический разъем, блок управления АКПП. |
| F12 | 15 A | Датчик дождя/солнца, блок реле прицепа, модуль автошколы. |
| F13 | 5 A | Главный выключатель, блок реле двигателя, рычаг переключения передач электронной коробки передач. |
| F14 | 15 A | Блок управления парктроником, блок управления подушками безопасности, приборная панель, цифровой кондиционер, USB Box, усилитель HiFi, камера заднего вида. |
| F15 | 30 A | Блокировка. |
| F16 | - | Не используется. |
| F17 | 40 A | Обдув/оттаивание заднего стекла и зеркал заднего вида. |
| SH | - | ПАРК-шунт. |
| FH36 | 5 A | Блок реле прицепа. |
| FH37 | - | Не используется. |
| FH38 | 20 A | Hi-Fi усилитель. |
| FH39 | 20 A | Подогрев сидений (кроме Великобритании) |
| FH40 | 40 A | Блок реле прицепа. |
Моторного отсека
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем, реле управления блоком вентилятора системы охлаждения, главное реле многофункционального управления двигателем, ТНВД (дизель). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передние/задние омыватели-дворники. |
| F4 | 20 A | Дневные ходовые огни. |
| F5 | 15 A | Дизельный отопитель (дизель), насос присадки к сажевому фильтру (дизель), датчик расхода воздуха (дизель), топливный насос (1.1i и 1.4i), продувочный подогреватель и электроклапаны (VTi). |
| F6 | 10 A | Блок управления ABS/ESP, дополнительный выключатель стоп-сигнала. |
| F7 | 10 A | Электроусилитель руля, коробка автомат. |
| F8 | 25 A | Управление стартерным двигателем. |
| F9 | 10 A | Блок коммутации и защиты (Дизель). |
| F10 | 30 A | Подогреватель топлива (дизель), подогреватель картерных газов (1.1i, 1.4i и дизель), топливный насос (VTi), форсунки и катушки зажигания (бензин), электронный термостат и электроклапан продувки адсорбера (1.1i и 1.4i). |
| F11 | 40 A | Вентилятор отопителя. |
| F12 | 30 A | Стеклоочистители медленно/быстро работают. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Питание Valvetronic (VTi). |
| F15 | 10 A | Правые фары дальнего света. |
| F16 | 10 A | Левые фары дальнего света. |
| F17 | 15 A | Левые фары ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Датчики кислорода и электроклапаны (VTi), электроклапаны (Дизель), электроклапан EGR (Дизель). |
| F20 | 10 A | Насосы, электронный термостат (VTi), датчик воды в топливе (дизель). |
| F21 | 5 A | Питание блока управления вентилятором, ABS/ESP. |
| Макси-предохранители: | ||
| MF1 | 60 A | Сборка вентилятора. |
| MF2 | 30 A | Насос ABS/ESP. |
| MF3 | 30 A | Электроклапаны ABS/ESP. |
| MF4 | 60 A | Встроенный системный интерфейс (BSI). |
| MF5 | 60 A | Встроенный системный интерфейс (BSI). |
| MF6 | - | Не используется. |
| MF7 | 80 A | Блок предохранителей приборной панели. |
| MF8 | - | Не используется. |
Дополнительная информация: Citroen C3 (2009-2016)
Эта модель второго поколения от Citroen была представлена в 2009 году. Этот акт отличается некоторыми изменениями по сравнению с его предшественниками. Citroen снабдил C3 улучшенным дизайном, что сделало его весьма привлекательным. Профилирование и акцент на экстерьере помогают автомобилю получить привлекательный и ориентированный на производительность вид.
Ситроен С3: второе поколение
Он оснащен некоторыми стандартными функциями, такими же, как и C3 предыдущего поколения. Одним из важных моментов является низкий уровень выбросов CO2, который помогает добиться отличной топливной экономичности и производительности. Различные уровни отделки салона, такие как VTR +, Airdream +, оснащены ограничителями скорости, а также стандартным круиз-контролем, который помогает достичь оптимального уровня экономии топлива.
Помимо всех технических характеристик, он обладает некоторыми инновационными функциями, которые отличают его от аналогов. Все версии второго поколения оснащены отличными показателями эффективности, которые дают водителю представление о смене передачи в зависимости от экономии топлива.
Хэтчбек C3 поставляется с некоторыми обновлениями, которые обеспечивают преимущества как в экстерьере, так и в интерьере. Он поставляется со светодиодными дневными ходовыми огнями, которые также прикреплены под задним бампером. Эти небольшие функциональные возможности обеспечивают привлекательный внешний вид. Помимо этого, несколько обновлений помогают получить отличный вид на его машину. Дизайн этой французской автомобильной модели имеет несколько х-факторов, привлекающих потребителей. Эксклюзивный конкретный уровень отделки салона имеет в общей сложности пять вариантов двигателей, которые основаны на генерируемой мощности. Функции, обеспечивающие оптимальную производительность и точное управление автомобилем, зависят от мощности двигателя. До 2016 года этот автомобиль оставался популярным благодаря обновлениям, ориентированным на производительность. Выбор уровня отделки салона, который оснащен всеми максимальными функциями и мощными двигателями, является лучшим выбором.
