Предохранители и реле Citroen C3 (2017-2019..)
Схемы относятся к указанным годам и вариантам Citroen C3 (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Схема предохранителей Citroën C3 2017-2019..

Предохранитель прикуривателя (розетки) в Citroen C3 предохранитель F32 (передняя розетка 12 В) в блоке предохранителей 2 панели приборов (нижний блок предохранителей).
Оглавление
Расположение блока предохранителей
Блоки предохранителей на приборной панели
Автомобили с левым рулем:

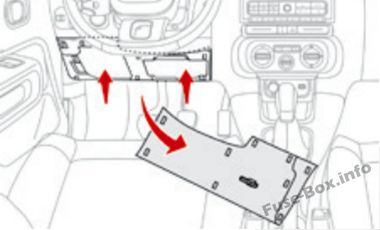

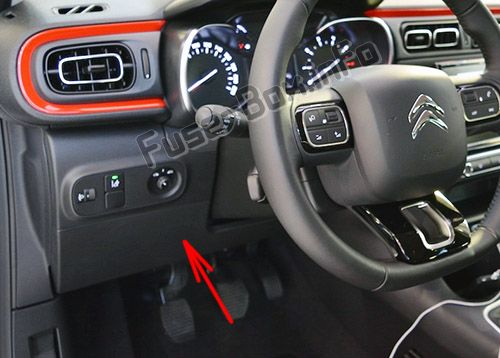

Два блока предохранителей расположены в нижней части приборной панели под рулевым колесом.
Отсоедините крышку, потянув сначала вверху слева, затем справа.
Автомобили с правым рулем:

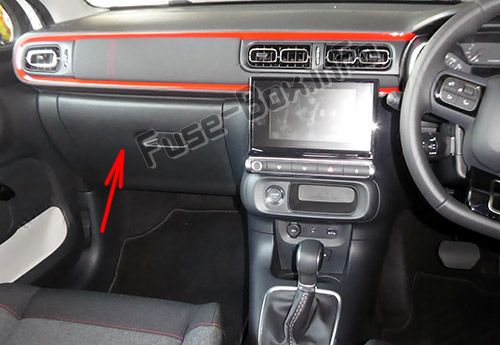

2 блока предохранителей расположены в нижней части приборной панели, в перчаточном ящике.
Откройте крышку перчаточного ящика, отсоедините защитную крышку, полностью освободите крышку и переверните ее.
Моторного отсека

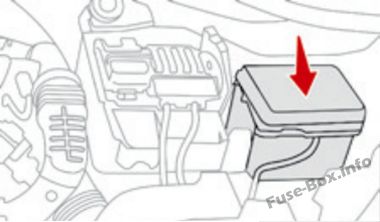

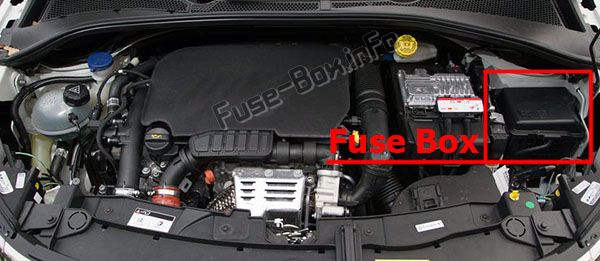

Он размещен в моторном отсеке рядом с аккумуляторной батареей.

Схемы блока предохранителей
2017
Блок предохранителей приборной панели 1 (верхний блок предохранителей)

| № | Рейтинг (А) | Функции |
|---|---|---|
| F29 | - | Не используется. |
| F30 | 30 | Обогрев заднего стекла. |
| F31 | 10 | Подогрев зеркал. |
| F32 | - | Не используется. |
| F33 | 40 | Передние электрические стеклоподъемники. |
| F34 | 40 | Задние электрические стеклоподъемники. |
| F35 | 30 | Подогрев передних сидений (кроме Великобритании) |
| F36 | - | Не используется. |
| F37 | - | Не используется. |
| F38 | - | Не используется. |
| F39 | - | Не используется. |
| F40 | - | Не используется. |

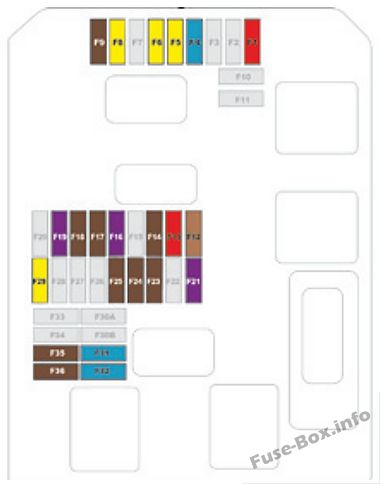

Блок предохранителей на приборной панели 2 (нижний блок предохранителей)

| № | Рейтинг (А) | Функции |
|---|---|---|
| F1 | 10 | Электрохромное внутреннее зеркало, обогрев заднего стекла, насос сажевого фильтра (дизель), датчики парковки, усилитель руля, система LPG, переключатель педали сцепления, регулировка наружных зеркал. |
| F10(+)-F11(Земля) | 30 | Запирание/отпирание дверей и лючка бензобака (в зависимости от двигателя). |
| F13 | 10 | Датчик дождя и солнца, кондиционер, фронтальная камера. |
| F14 | 5 | Сигнализация, телематический блок. |
| F16 | 3 | Селектор автоматической коробки передач, переключатель педали тормоза, система Stop&Start. |
| F17 | 5 | Приборная панель, модуль автошколы. |
| F18 | 5 | Кондиционер, указатель положения селектора передач (автоматическая коробка передач). |
| F19 | 3 | Органы управления на руле. |
| F21 | 3 | Переключатель или кнопка СТАРТ/СТОП. |
| F23 | 5 | Индикаторы не пристегнутых ремней безопасности. |
| F24 | 5 | Парктроник, камера заднего вида, телематический экран. |
| F25 | 5 | Блок управления подушками безопасности. |
| F29 | 20 | Аудио-телематическая система. |
| F31 | 15 | Аудиосистема (аксессуар). |
| F32 | 15 | Передняя розетка 12 В. |
| F35 | 5 | Регулировка фар по высоте, диагностический разъем, дополнительный подогрев (в зависимости от комплектации). |
| F36 | 5 | Передняя лампа для чтения карт. |
| F4 | 15 | Рог. |
| F6(+)-F5(Земля) | 20 | Насос омывателя переднего и заднего стекла. |
| F8 | 20 | Задний стеклоочиститель. |
| F9 | 5 | Передний плафон. |

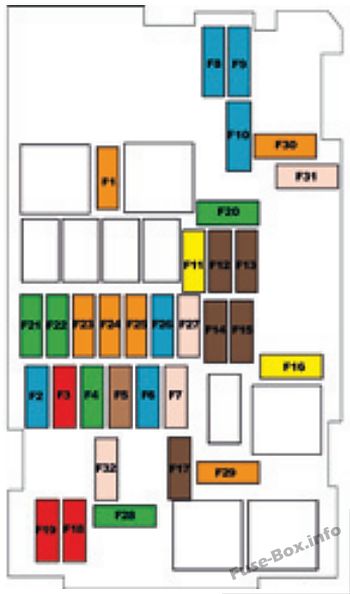

Моторного отсека

| № | Рейтинг (А) | Функции |
|---|---|---|
| F1 | 40 | Кондиционирование воздуха. |
| F10 | 15 | Управление двигателем. |
| F11 | 20 | Управление двигателем. |
| F12 | 5 | Управление двигателем. |
| F13 | 5 | Управление двигателем. |
| F14 | 5 | Блок состояния заряда аккумулятора (в зависимости от двигателя). |
| F15 | 5 | Не используется. |
| F16 | 20 | Передняя противотуманная фара. |
| F17 | 5 | Управление двигателем. |
| F18 | 10 | Правая фара дальнего света. |
| F19 | 10 | Левая фара дальнего света. |
| F2 | 60 | АБС/ЭСП. |
| F20 | 30 | Управление двигателем. |
| F21 | 30 | Стартер (в зависимости от двигателя). |
| F22 | 30 | Не используется. |
| F23 | 40 | Блок стартера (с системой Stop&Start и в зависимости от двигателя). |
| F24 | 40 | Блок предохранителей в салоне. |
| F25 | 40 | Предварительное оборудование фаркопа. |
| F26 | 15 | Автоматическая коробка передач или система LPG. |
| F27 | 25 | Встроенный системный интерфейс (BSI). |
| F28 | 30 | Система контроля дизельных выбросов (AdBlue). |
| F29 | 40 | Стеклоочистители. |
| F3 | 50 | Блок предохранителей в салоне. |
| F30 | 40 | Блок предпускового подогрева дизеля. |
| F31 | 80 | Дополнительный обогрев (в зависимости от комплектации). |
| F32 | 80 | Усилитель руля. |
| F4 | 30 | АБС/ЭСП. |
| F5 | 70 | Встроенный системный интерфейс (BSI). |
| F6 | 60 | Вентилятор охлаждения в сборе. |
| F7 | 80 | Встроенный системный интерфейс (BSI). |
| F8 | 15 | Управление двигателем. |
| F9 | 15 | Управление двигателем. |
