Предохранители и реле Citroen C3 Picasso (2009-2016)
Схемы относятся к указанным годам и вариантам Citroen C3 Picasso (2009-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Расположение предохранителей Citroën C3 Picasso 2009-2016 гг.
Предохранитель прикуривателя (розетки) в Citroen C3 Picasso предохранитель F9 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей

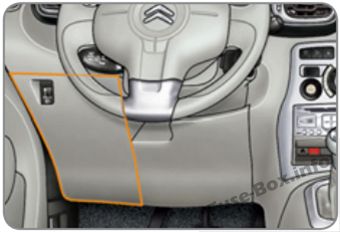

Автомобили с левым рулем: блок предохранителей расположен в нижней части приборной панели (с левой стороны).

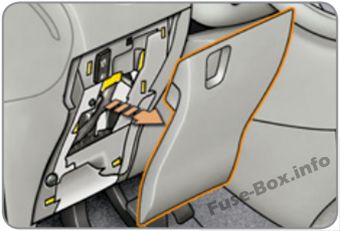

Отсоедините крышку, потянув за край, полностью снимите крышку.

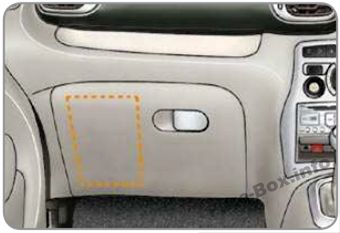

Автомобили с правым рулем: блок предохранителей находится в бардачке.

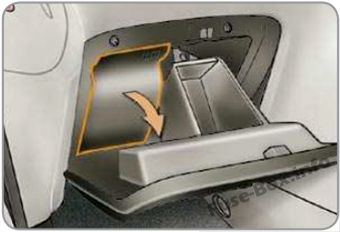

Откройте перчаточный ящик, отсоедините крышку, потянув сбоку, полностью снимите крышку.

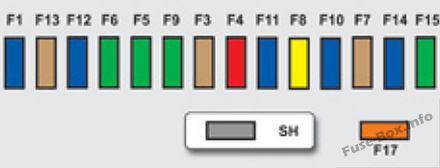

Схема блока предохранителей
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | - | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Датчик угла поворота рулевого колеса, кондиционер, переключатель сцепления, насос сажевого фильтра, диагностический разъем, расходомер воздуха. |
| F5 | 30 A | Панель переключателей электростеклоподъемников, управление электростеклоподъемником пассажира, электродвигатель переднего электростеклоподъемника. |
| F6 | 30 A | Электродвигатель заднего стеклоподъемника и электродвигатель стеклоподъемника водителя. |
| F7 | 5 A | Подсветка и передние лампы для чтения карт, освещение перчаточного ящика, фонарик, задние лампы для чтения. |
| F8 | 20 A | Многофункциональный экран, аудиосистема, навигационное радио. |
| F9 | 30 A | Аудиосистема (вторичный рынок), розетка 12 В. |
| F10 | 15 A | Управление на руле. |
| F11 | 15 A | Зажигание, диагностический разъем. |
| F12 | 15 A | Датчик дождя/солнца, блок реле прицепа. |
| F13 | 5 A | Главный выключатель, блок реле двигателя. |
| F14 | 15 A | Блок управления системой помощи при парковке, контрольная лампа непристегнутого ремня безопасности, блок управления подушками безопасности, приборная панель, кондиционер, USB Box. |
| F15 | 30 A | Блокировка. |
| F16 | - | Не используется. |
| F17 | 40 A | Запотевание/оттаивание заднего стекла и зеркал заднего вида. |
| SH | - | ПАРК-шунт. |

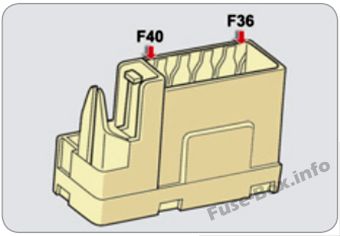

| FH36 | 5 A | Блок реле прицепа. |
| FH37 | 15 A | Поставка розеток для аксессуаров прицепа. |
| FH38 | 20 A | Послепродажная навигация. |
| FH39 | 20 A | Подогрев сидений (кроме RHD) |
| FH40 | 30 A | Блок реле прицепа. |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

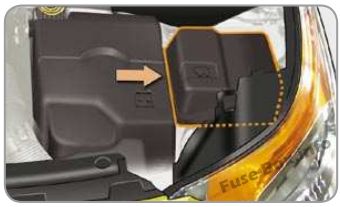

Он расположен в моторном отсеке рядом с аккумуляторной батареей (слева).

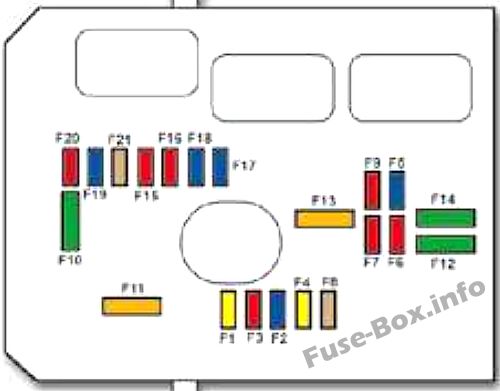

Схема блока предохранителей
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем, управление блоком вентилятора охлаждения, главное реле многофункционального управления двигателем. |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передние/задние омыватели-дворники. |
| F4 | 20 A | Дневные ходовые огни. |
| F5 | 15 A | Дизельный обогреватель (дизельный двигатель), топливный насос (бензиновый двигатель) |
| F6 | 10 A | Блок управления ABS/ESP, реле отключения ABS/ESP, вторичный стоп-выключатель. |
| F7 | 10 A | Электроусилитель руля. |
| F8 | 25 A | Управление стартерным двигателем. |
| F9 | 10 A | Блок коммутации и защиты (Дизель). |
| F10 | 30 A | Клапан ТНВД дизельного двигателя, форсунки и катушки зажигания (бензиновый двигатель). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители медленно/быстро работают. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Питание Valvetronic (бензин). |
| F15 | 10 A | Правая фара дальнего света. |
| F16 | 10 A | Левая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Питание многофункционального управления двигателем (бензиновый двигатель), электроклапаны воздушного охлаждения (дизель). |
| F20 | 10 A | Многофункциональная система управления двигателем (бензиновый двигатель), электроклапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель). |
| F21 | 5 A | Питание блока управления вентилятором, реле APC, ABS ESP. |
| MF1* | 60 A | Вентилятор охлаждения в сборе. |
| MF2* | 30 A | Блок управления ABS/ESP. |
| MF3* | 30 A | Блок управления ABS/ESP. |
| MF4* | 60 A | Встроенный системный интерфейс (BSI). |
| MF5* | 60 A | Встроенный системный интерфейс (BSI). |
| MF6* | - | Не используется. |
| MF7* | - | Блок предохранителей в салоне. |
| MF8* | - | Не используется. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться в сервисной сети CITROËN или в специализированном техцентре. |
