Предохранители и реле Citroen C4 (2004-2010)

Схемы относятся к указанным годам и вариантам Citroen C4 (2004-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.

Оглавление

Расположение предохранителей Citroën C4 2004-2010 гг.

Использована информация из руководств по эксплуатации 2004, 2008, 2009 и 2010 (Великобритания). Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранители прикуривателя (розетка) являются предохранители F8 (передняя розетка 12 В) и F9 (прикуриватель / задняя розетка 12 В) в блоке предохранителей панели приборов.

Расположение блока предохранителей

Под приборной панелью есть два блока предохранителей, один блок предохранителей в моторном отсеке и еще один на аккумуляторе.

Блоки предохранителей на приборной панели

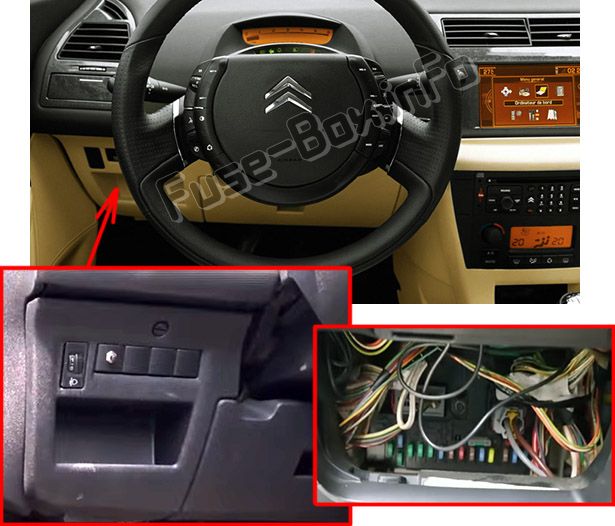

Автомобили с левым рулем:
Он расположен в нижней части приборной панели (слева). Блоки предохранителей на приборной панели

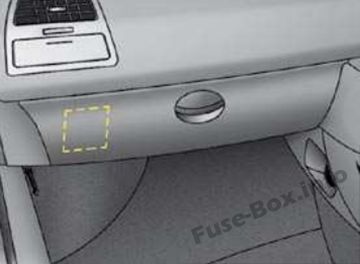

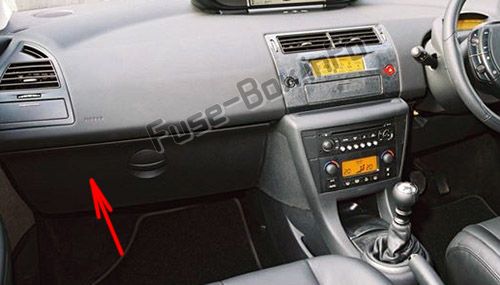

Автомобили с правым рулем: Блоки предохранителей на приборной панели

Чтобы получить доступ к предохранителям под приборной панелью, оттяните крышку доступа, отверните винты на четверть оборота и наклоните весь блок. Блоки предохранителей на приборной панели

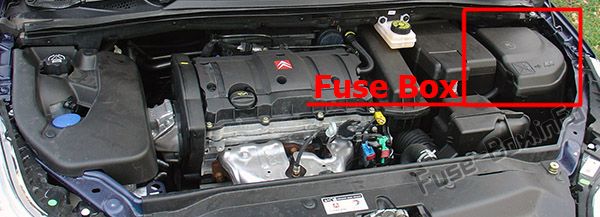

Моторного отсека

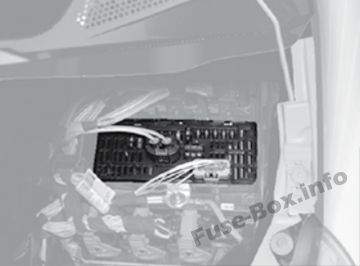

Чтобы получить доступ к блоку предохранителей в моторном отсеке, отсоедините и снимите крышку. Моторного отсека

Предохранители на аккумуляторе

Отсоедините и снимите крышку

Схемы блока предохранителей

2004

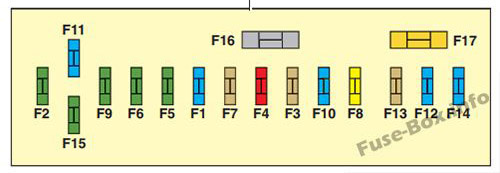

Блок предохранителей на приборной панели 1

Назначение предохранителей в блоке предохранителей 1 приборной панели (2004 г.)

Число	Рейтинг	Функции
F1	15 A	Центральный замок
F2	30 A	Центральный замок - блокировка
F3	5 A	Подушки безопасности и преднатяжители
F4	10 A	Диагностический разъем - Выключатель тормоза - Фотохромное зеркало заднего вида - ESP - Датчик уровня охлаждающей жидкости - Система присадок к дизельному топливу - Усилитель руля Выключатель педали сцепления (ESP, круиз-контроль и ограничитель скорости)
F5	30 A	Электрические передние стеклоподъемники - Обогрев наружных зеркал заднего вида
F6	30 A	Электрические задние стеклоподъемники
F7	5 A	Внутреннее освещение
F8	20 A	Аудиосистема — NaviDrive — Дисплей — Сигнализация — Передняя розетка 12 В — Блок реле прицепа — Модуль автошколы
F9	30 A	Прикуриватель — задняя розетка 12 В
F10	15 A	Датчик давления в шинах - Авто. - Переключатель СТОП
F11	15 A	Зажигание — Диагностический разъем — Сажевый фильтр
F12	15 A	Сиденье с электроприводом - Предупреждение о выходе из полосы движения - Помощь при парковке
F13	5 A	Датчик дождя — Датчик солнечного света — (6-ступенчатая) Электронная система коробки передач — Релейный блок двигателя
F14	15 A	Кондиционер — Приборная панель — Тахометр — Подушки безопасности и натяжители — Релейный блок прицепа — Bluetooth-телефон
F15	30 A	Центральный замок - блокировка
F16	ШУНТ
F17	40 A	Обогрев заднего стекла

Блок предохранителей на приборной панели 2

Назначение предохранителей в блоке предохранителей 2 приборной панели (2004 г.)

Число	Рейтинг	Функции
F36	20 A	Hi-Fi усилитель
F37	30 A	Переднее левое сиденье с электроприводом
F39	20 A	Сиденья с подогревом

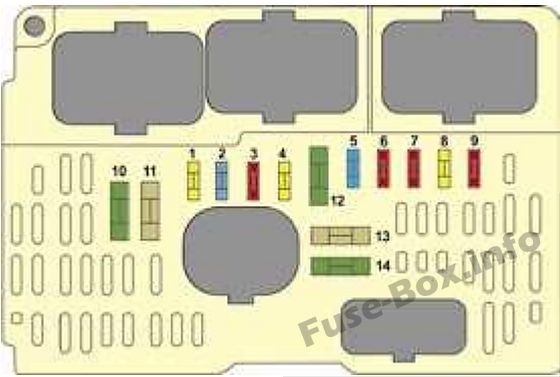

Моторного отсека

Назначение предохранителей в моторном отсеке (2004 г.)

Число	Рейтинг	Функции
F1	20 A	ЭБУ управления двигателем - Вентилятор охлаждения
F2	15 A	Предупреждение
F3	10 A	Омыватели ветрового и заднего стекол
F4	20 A	Омыватель фар
F5	15 A	Топливный насос
F6	10 A	Авто. - Ксеноновые лампы - Направленные фары - Электроклапан продувки адсорбера (двигатель 2.0 16V)
F7	10 A	ЭБУ ABS/ESP ECU — Усилитель руля
F8	20 A	Стартер
F9	10 A	Блок управления дополнительным отопителем (Дизель) — Датчик уровня охлаждающей жидкости двигателя
F10	30 A	Электроклапан двигателя — Датчик воды в дизельном топливе — Блок управления двигателем — Форсунки — Катушка зажигания — Датчик кислорода — Электроклапан продувки адсорбера (двигатели 1.4 16V и 1.6 16V)
F11	40 A	Воздуходувка - Кондиционер
F12	30 A	Дворники
F13	40 A	Встроенный системный интерфейс
F14	30 A	Воздушный насос (двигатель 2.0i 16V)

2008, 2009, 2010

Блок предохранителей на приборной панели 1

Назначение предохранителей в блоке предохранителей 1 приборной панели (2008, 2009, 2010)

№	Рейтинг	Функции
F1	15 A	Стеклоочиститель заднего стекла
F2	30 A	Центральный замок - блокировка
F3	5 A	Подушки безопасности и преднатяжители
F4	10 A	Диагностический разъем — Датчик тормоза — Фотохромное зеркало заднего вида — ESP — Датчик уровня охлаждающей жидкости — Присадка к дизельному топливу — Датчик педали сцепления (ESP, круиз-контроль и ограничитель скорости)
F5	30 A	Передние стекла, Обогрев наружных зеркал заднего вида
F6	30 A	Задние окна
F7	5 A	Внутреннее освещение
F8	20 A	Многофункциональный экран, радио, органы управления на рулевом колесе, Дисплеи - Сигнализация - Передняя розетка 12 В - Блок прицепа - Модуль автошколы
F9	30 A	Прикуриватель — задняя розетка 12 В
F10	15 A	Обнаружение дефляции - Автоматическая коробка передач - Выключатель STOP
F11	15 A	Замок зажигания — Диагностический разъем — Сажевый фильтр
F12	15 A	Сиденье с электроприводом - Система предупреждения о выходе из полосы движения - Помощь при парковке
F13	5 A	Датчик дождя - Датчик освещенности - Электронная система коробки передач (6-ступенчатая) - Релейный блок двигателя
F14	15 A	Кондиционер - Приборная панель - Тахометр - Подушки безопасности и натяжители - Блок прицепа Телефон Bluetooth®
F15	30 A	Центральный замок - блокировка
F16	-	ШУНТ
F17	40 A	Обогрев заднего стекла

Блок предохранителей на приборной панели 2

Назначение предохранителей в блоке предохранителей 2 приборной панели (2008, 2009, 2010)

Число	Рейтинг	Функции
F36	30 A	Hi-Fi усилитель
F37	30 A	Сиденье водителя с электроприводом
F39	20 A	Сиденья с подогревом

Моторного отсека

Назначение предохранителей в моторном отсеке (2008, 2009, 2010)

№	Рейтинг	Функции
F1	20 A	Блок управления двигателем - Вентилятор системы охлаждения
F2	15 A	Horn
F3	10 A	Омыватель переднего и заднего стекла
F4	20 A	Омыватель фар
F5	15 A	Топливный насос
F6	10 A	Автоматическая коробка передач - Ксеноновые фары - Направленные фары - Электроклапан сброса адсорбера
F7	10 A	Блок управления ABS/блок управления ESP — Усилитель руля
F8	25 A	Пусковой двигатель
F9	10 A	Дополнительный обогреватель (Дизель) - Датчик уровня охлаждающей жидкости двигателя
F10	30 A	Электроклапан двигателя - Датчик воды в дизельном топливе - Блок управления двигателем - Форсунки - Катушка зажигания - Датчик кислорода - Электроклапан нагнетания адсорбера (двигатели 1.4i 16V и 1.6i 16V)
F11	40 A	Воздуходувка - Кондиционер
F12	30 A	Стеклоочиститель
F13	40 A	Встроенный системный интерфейс (BSI)
F14	-	Не используется
F15	10 A	Правый дальний свет
F16	10 A	Левый дальний свет
F17	15 A	Левый ближний свет
F18	15 A	Правый ближний свет
F19	15 A	Блок управления двигателем (двигатели 1.4i 16V и 1.6i 16V)
F20	10 A	Электроклапан двигателя
F21	5 A	Реле вентилятора системы охлаждения — Valvetronic

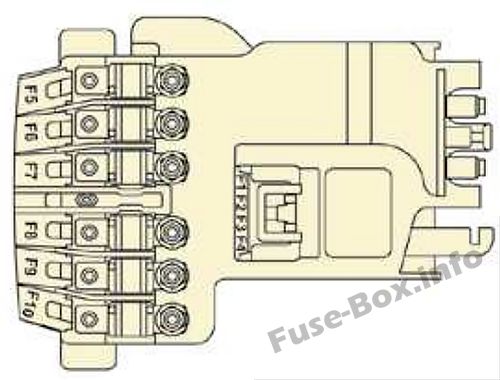

Предохранители на аккумуляторе

Назначение предохранителей на аккумулятор (2008, 2009, 2010)

№	Рейтинг	Функции
F1	-	Не используется
F2*	30 A	Коробка передач (электронная система или автоматическая)
F3	-	Не используется
F4	-	Не используется
F5*	80 A	Электронасос гидроусилителя руля в сборе
F6’	70 A	Отопительный агрегат (Дизель)
F7*	100 А	Блок коммутации и защиты
F8	-	Не используется
F9*	30 A	Электронасос системы коробки передач в сборе
F10*	30 A	Электродвигатель Valvetronic
MF1*	30 А / 50 А	Охлаждающий вентилятор
MF2*	30 A	Подача насоса ABS/ESP
MF3*	50 A	Блок управления ABS/ESP
MF4*	80 A	Встроенный системный интерфейс
MF5*	80 A	Встроенный системный интерфейс
MF6*	80 A	Блок предохранителей в салоне
MF7*	20 A	Диагностический разъем/насос добавки PEF
MF8*	-	Не используется
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с этими предохранителями должны выполняться техническими специалистами CITROËN.
