Предохранители и реле Citroen C4 (2011-2017)

Схемы относятся к указанным годам и вариантам Citroen C4 (2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.

Схема блока предохранителей: Citroën C4 (2011-2017)

Схема блока предохранителей: Citroën C4 (2011-2017)

Предохранители прикуривателя (розетки) в Citroen C4 являются предохранители F13 (прикуриватель), F14 (гнездо 12 В в багажнике) в блоке предохранителей 1 на приборной панели и предохранители F36 (гнездо 12 В сзади) и F40 (гнездо 230 В/50 Гц) в блоке 2 предохранителей на приборной панели.

Блоки предохранителей на приборной панели

Расположение блока предохранителей

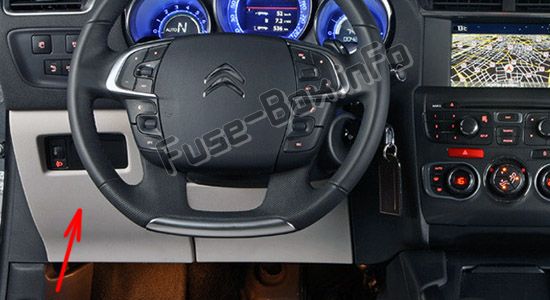

Автомобили с левым рулем:
2 блока предохранителей расположены в нижней части приборной панели (с левой стороны).Расположение блока предохранителей

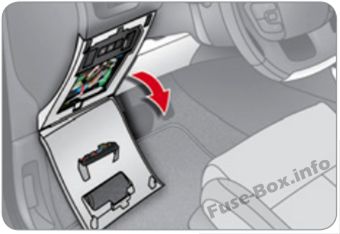

Отсоедините крышку, потянув за правый верхний угол, а затем за левый; полностью отсоедините крышку и переверните ее.Расположение блока предохранителей

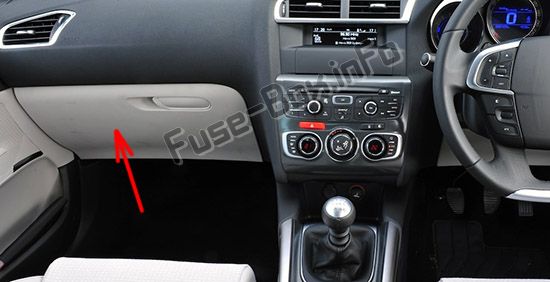

Автомобили с правым рулем:
2 блока предохранителей расположены в нижней части приборной панели, в перчаточном ящике.Расположение блока предохранителей

Откройте крышку перчаточного ящика, отсоедините держатель, прикрепленный к крышке блока предохранителей, потянув за правую сторону, откройте крышку блока предохранителей, потянув за правый верхний угол, а затем влево, полностью опустите крышку блока предохранителей.
Расположение блока предохранителей

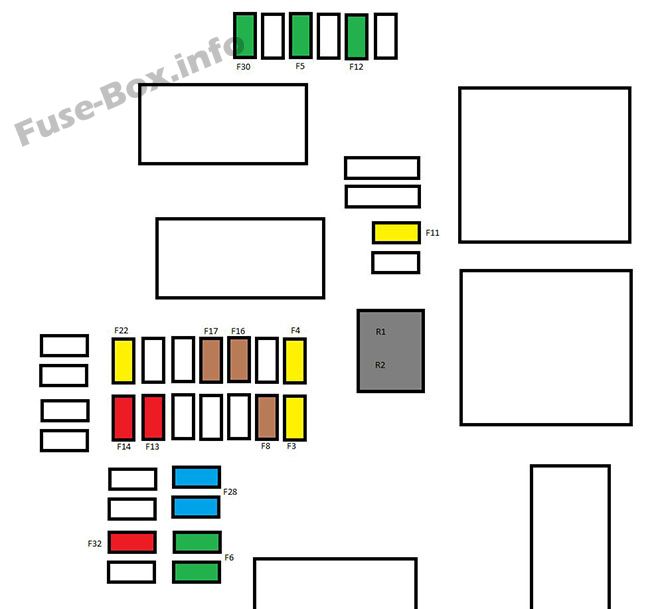

Схема блока предохранителей (блок предохранителей приборной панели 1)

Схема блока предохранителей (блок предохранителей приборной панели 1)

Назначение предохранителей в блоке предохранителей приборной панели 1
РейтингФункции
F320 AГабаритные огни, аварийная сигнализация прицепа.
F420 AВнутреннее освещение, интерфейс трейлера.
F530 AПередние электрические стеклоподъемники в одно касание.
F630 AЗадние электрические стеклоподъемники в одно касание.
F1120 AРозетка прицепа 12 В.
F1230 AПанорамная шторка люка.
F1330 AHi-Fi усилитель.
F2220 AСигнализация прицепа.
F83 AСирена сигнализации, ЭБУ сигнализации.
F1310 AЗажигалка.
F1410 AРозетка 12 В в багажнике.
F163 AОсвещение большого многофункционального ящика для хранения (до 2015 г.), задние лампы для чтения карт, освещение перчаточного ящика.
F173 AОсвещение солнцезащитного козырька, передние лампы для чтения карт.
F2815 AАудиосистема, радио (неоригинал).
F3020 AЗадний стеклоочиститель.
F3210 AHi-Fi усилитель.
Съемное реле №:
R1-Розетка 230 В/50 Гц (кроме правого руля)
R2-Розетка 12 В в багажнике.

Схема блока предохранителей (блок предохранителей приборной панели 2)

Схема блока предохранителей (блок предохранителей приборной панели 2)

Назначение предохранителей в блоке предохранителей 2 приборной панели
РейтингФункции
F3615 AЗадняя розетка 12 В.
F37-Не используется.
F38-Не используется.
F39-Не используется.
F4025 AРозетка 230 В/50 Гц (кроме RHD)

Блок предохранителей в моторном отсеке

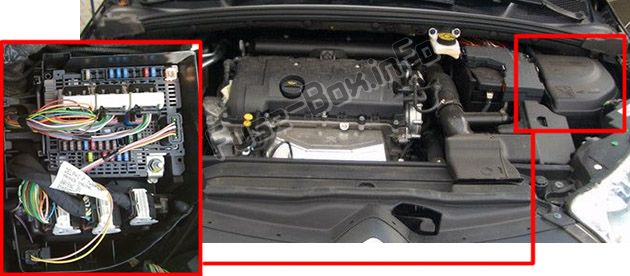

Расположение блока предохранителей

Itx находится в моторном отсеке рядом с аккумуляторной батареей (слева).Расположение блока предохранителей

Расположение блока предохранителей

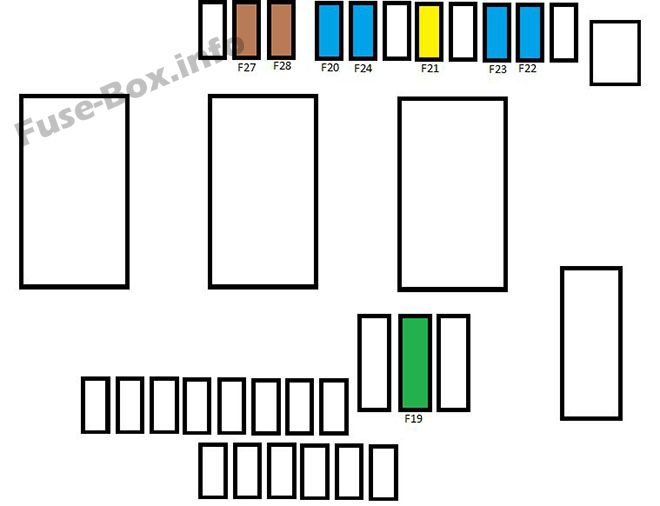

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
РейтингФункции
F1930 AСтеклоочистители медленно/быстро работают.
F2015 AНасос омывателя переднего и заднего стекол.
F2120 AНасос омывателя фар.
F2215 AРог.
F2315 AПравая фара дальнего света.
F2415 AЛевая фара дальнего света.
F275 AЛевая фара ближнего света.
F285 AПравая фара ближнего света.

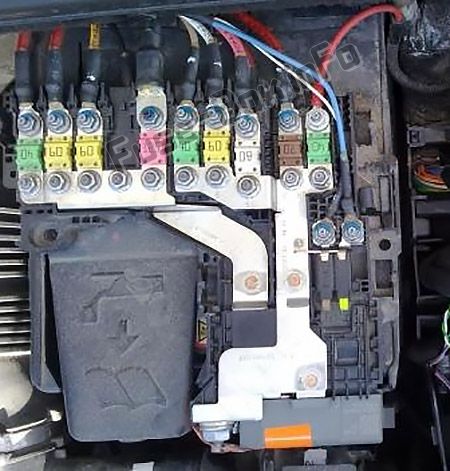

Предохранители на аккумуляторе

Предохранители на аккумуляторе
