Предохранители и реле Citroen DS3 (2009-2016)
Схемы относятся к указанным годам и вариантам Citroen DS3 (2009-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Расположение предохранителей Citroën DS3 2009-2016 гг.
Предохранитель прикуривателя (розетки) в Citroen DS3 предохранитель F9 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей
Автомобили с левым рулем:

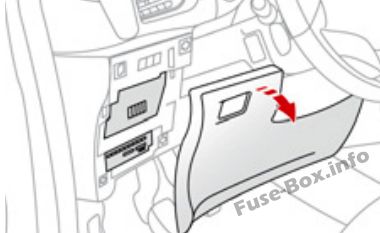

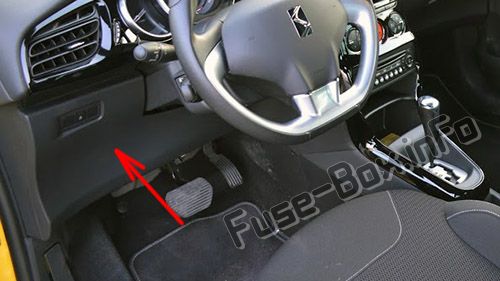

Блок предохранителей расположен в нижней части приборной панели (слева).
Отсоедините крышку, потянув за край, полностью снимите крышку.
Автомобили с правым рулем:

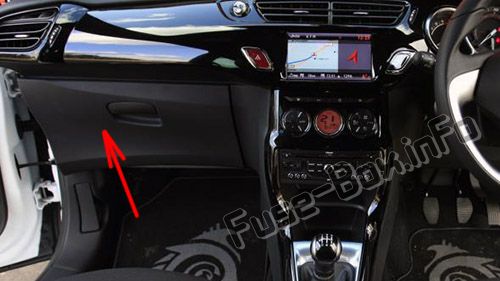

Блок предохранителей находится внутри перчаточного ящика.

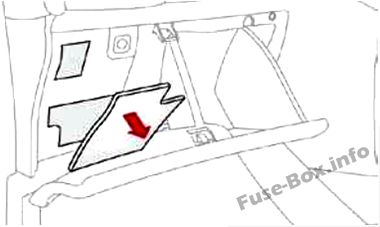

Откройте крышку перчаточного ящика, отсоедините крышку блока предохранителей, потянув за боковую часть, полностью снимите крышку.

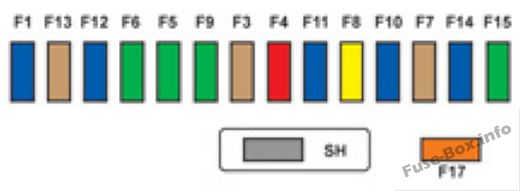

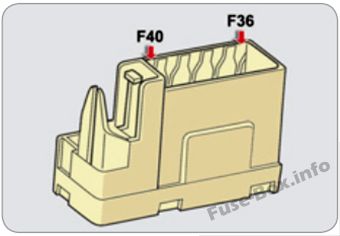

Схема блока предохранителей
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | - | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Кондиционер, переключатель сцепления, электрохромное зеркало, насос сажевого фильтра (дизель), диагностический разъем, датчик расхода воздуха (дизель). |
| F5 | 30 A | Панель электростеклоподъемников, управление электростеклоподъемником пассажира, электродвигатель переднего электростеклоподъемника. |
| F6 | 30 A | Электродвигатель стеклоподъемника водителя. |
| F7 | 5 A | Плафон освещения вещевого ящика (кроме правого руля) |
| F8 | 20 A | Многофункциональный экран, аудиосистема, навигационное радио, блок управления сигнализацией, сирена сигнализации. |
| F9 | 30 A | Розетка 12 В, питание переносной навигационной поддержки. |
| F10 | 15 A | Органы управления на руле. |
| F11 | 15 A | Зажигание, диагностический разъем, блок управления АКПП. |
| F12 | 15 A | Датчик дождя/солнца, блок реле прицепа. |
| F13 | 5 A | Главный выключатель, блок реле двигателя. |
| F14 | 15 A | Блок управления парктроником, блок управления подушками безопасности, панель приборов, цифровой кондиционер, USB Box, усилитель Hi-Fi. |
| F15 | 30 A | Блокировка. |
| F16 | - | Не используется. |
| F17 | 40 A | Обдув/оттаивание заднего стекла и зеркал заднего вида. |
| SH | - | ПАРК-шунт. |
| FH36 | 5 A | Блок реле прицепа. |
| FH37 | - | Не используется. |
| FH38 | 20 A | Hi-Fi усилитель. |
| FH39 | 20 A | Подогрев сидений (кроме RHD) |
| FH40 | 40 A | Блок реле прицепа. |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

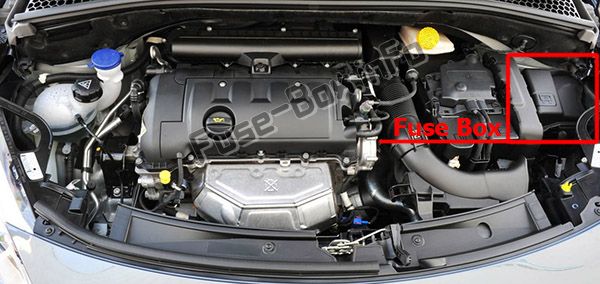

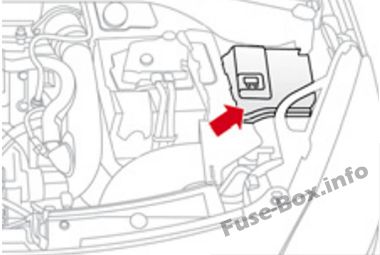

Он расположен в моторном отсеке рядом с аккумуляторной батареей (слева).

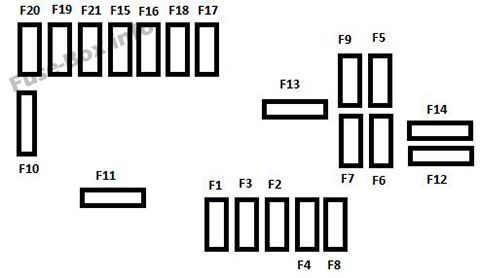

Схема блока предохранителей
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем, реле управления блоком вентилятора системы охлаждения, главное реле многофункционального управления двигателем, ТНВД (дизель). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передний/задний омыватель стекол. |
| F4 | 20 A | светодиодные лампы. |
| F5 | 15 A | Дизельный обогреватель (дизель), насос присадки к сажевому фильтру (дизель), датчик расхода воздуха (дизель), нагреватель картерных газов и электроклапаны (VTi). |
| F6 | 10 A | Блок управления ABS/DSC, дополнительный выключатель остановки. |
| F7 | 10 A | Электроусилитель руля, коробка автомат. |
| F8 | 25 A | Управление стартером. |
| F9 | 10 A | Блок коммутации и защиты (Дизель). |
| F10 | 30 A | Подогреватель топлива (дизель), подогреватель картерных газов (дизель), топливный насос (VTi), форсунки и катушки зажигания (бензин). |
| F11 | 40 A | Вентилятор отопителя. |
| F12 | 30 A | Стеклоочистители медленно/быстро работают. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Питание Valvetronic (VTi). |
| F15 | 10 A | Правые фары дальнего света. |
| F16 | 10 A | Левые фары дальнего света. |
| F17 | 15 A | Левые фары ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Датчики кислорода и электроклапаны (VTi), электроклапаны (Дизель), электроклапан EGR (Дизель). |
| F20 | 10 A | Насосы, электронный термостат (VTi), электроклапан синхронизации (THP), датчик воды в топливе (дизель). |
| F21 | 5 A | Питание блока управления вентилятором, ABS/DSC, турбонасос (THP). |
| MF1* | 60 A | Сборка вентилятора. |
| MF2* | 30 A | Насос ABS/DSC. |
| MF3* | 30 A | Электроклапаны ABS/DSC. |
| MF4* | 60 A | Встроенный системный интерфейс (BSI). |
| MF5* | 60 A | Встроенный системный интерфейс (BSI). |
| MF6* | 30 A | Блок дополнительного охлаждающего вентилятора (THP). |
| MF7* | 80 A | Блок предохранителей приборной панели. |
| MF8* | - | Не используется. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться в сервисной сети CITROËN или в специализированном техцентре. |
