Предохранители и реле Citroen DS4 (2011-2018)
Схемы относятся к указанным годам и вариантам Citroen DS4 (2011-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Расположение предохранителей Citroën DS4 2011-2018
Предохранители прикуривателя (розетки) в Citroen DS4 Это предохранители F13 (прикуриватель), F14 (розетка 12 В в багажнике), F36 (розетка 12 В сзади) и F40 (розетка 230 В/50 Гц) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Расположение блока предохранителей

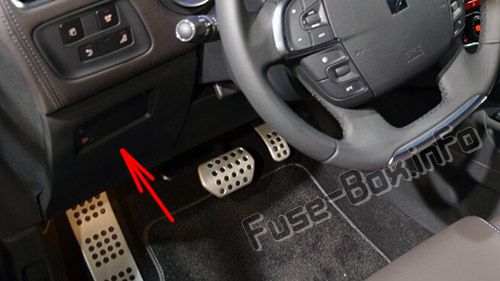

Автомобили с левым рулем:
Блоки предохранителей расположены в нижней части приборной панели (с левой стороны).

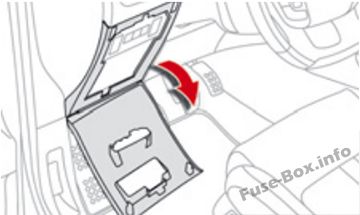

Отсоедините крышку, потянув за верхнюю правую, а затем влево, полностью освободите крышку и переверните ее.

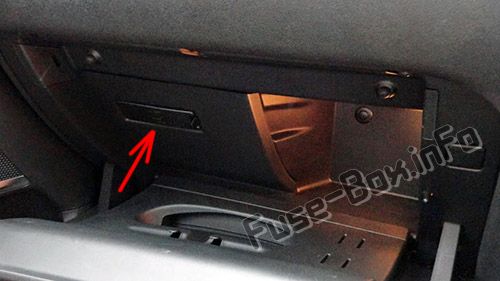

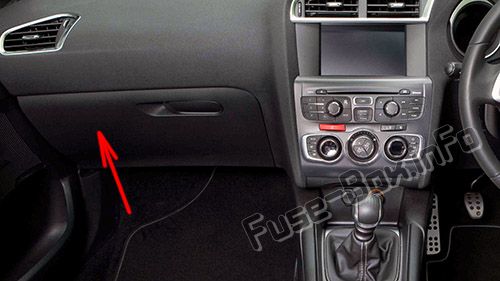

Автомобили с правым рулем:
Блоки предохранителей расположены в нижней части приборной панели (с левой стороны).
Откройте крышку перчаточного ящика, отсоедините держатель на крышке блока предохранителей, потянув за правую сторону, откройте крышку блока предохранителей, потянув за правый верхний угол, полностью опустите крышку блока предохранителей.

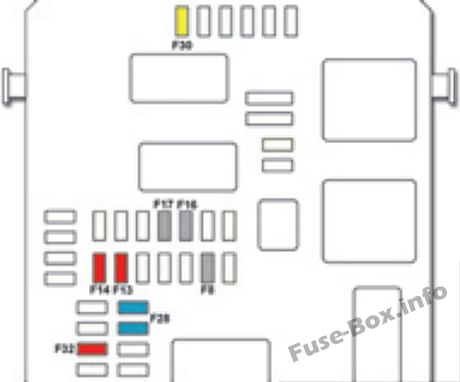

Схема блока предохранителей
| № | Рейтинг | Функции |
|---|---|---|
| Блок предохранителей 1: | ||
| F8 | 3 A | Сирена сигнализации, ЭБУ сигнализации. |
| F13 | 10 A | Зажигалка. |
| F14 | 10 A | Розетка 12 В в багажнике. |
| F16 | 3 A | Освещение большого многофункционального ящика для хранения вещей, задние лампы для чтения карт, освещение перчаточного ящика. |
| F17 | 3 A | Освещение солнцезащитного козырька, передние лампы для чтения карт. |
| F28 | 15 A | Аудиосистема, радио (неоригинал). |
| F30 | 20 A | Задний стеклоочиститель. |
| F32 | 10 A | Hi-Fi усилитель. |
| Блок предохранителей 2: | ||
| F36 | 15 A | Задняя розетка 12 В. |
| F37 | - | Не используется. |
| F38 | - | Не используется. |
| F39 | - | Не используется. |
| F40 | 25 A | Розетка 230 В/50 Гц (кроме правого руля) |
Блок предохранителей в моторном отсеке

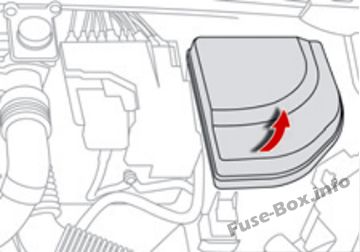

Расположение блока предохранителей

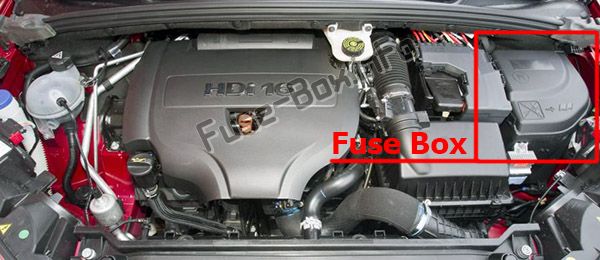

Он расположен в моторном отсеке рядом с аккумуляторной батареей (слева).

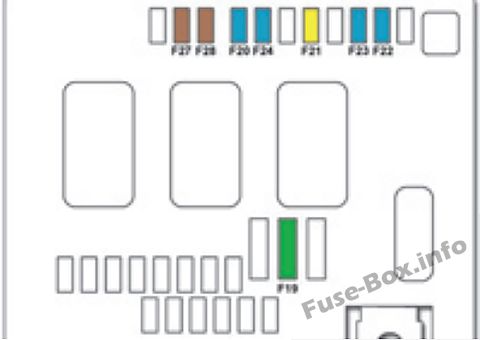

Схема блока предохранителей
| № | Рейтинг | Функции |
|---|---|---|
| F19 | 30 A | Стеклоочистители медленно/быстро работают. |
| F20 | 15 A | Насос омывателя переднего и заднего стекол. |
| F21 | 20 A | Насос омывателя фар. |
| F22 | 15 A | Рог. |
| F23 | 15 A | Правая фара дальнего света. |
| F24 | 15 A | Левая фара дальнего света. |
| F27 | 5 A | Левая фара ближнего света. |
| F28 | 5 A | Правая фара ближнего света. |
