Предохранители и реле Citroen DS5 (2011-2018)
Схемы относятся к указанным годам и вариантам Citroen DS5 (2011-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Расположение предохранителей Citroën DS5 2011-2018
Предохранители прикуривателя (розетки) в Citroen DS5 Это предохранители F13 (передний прикуриватель, передняя розетка 12 В) и F14 (задняя розетка 12 В) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Расположение блока предохранителей

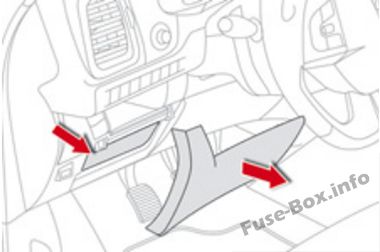

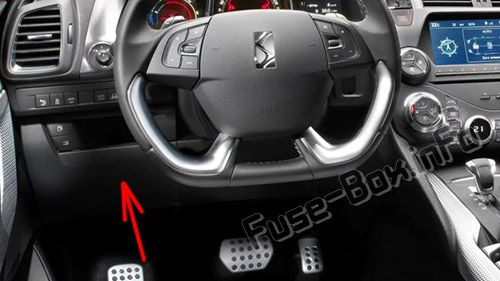

Автомобили с левым рулем:
Блок предохранителей расположен в нижней части приборной панели (слева).

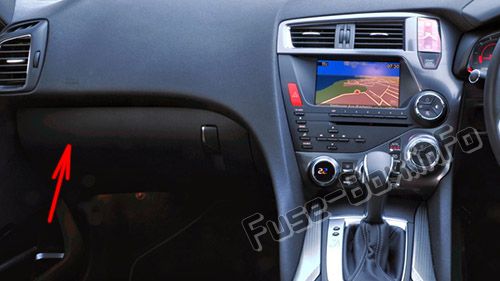

Автомобили с правым рулем:
Блок предохранителей расположен в нижней части приборной панели (слева).

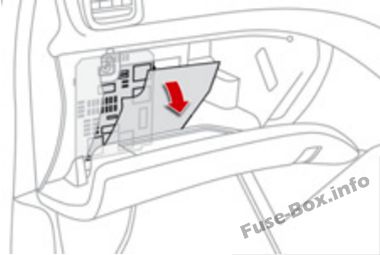

Откройте крышку перчаточного ящика, снимите крышку.

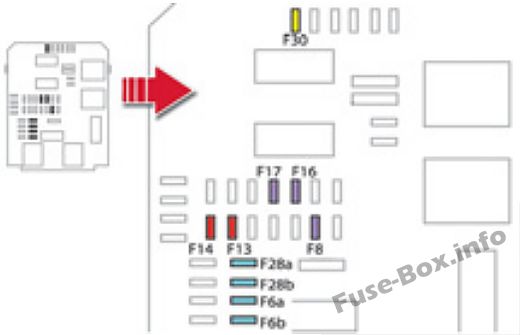

Схема блока предохранителей
| N° | Рейтинг (А) | Функции |
|---|---|---|
| F6 А или Б | 15 | Аудио система. |
| F8 | 3 | Тревога. |
| F13 | 10 | Передний прикуриватель, передняя розетка 12 В. |
| F14 | 10 | Задняя розетка 12 В. |
| F16 | 3 | Вежливое зеркало. |
| F17 | 3 | Задний плафон, плафон. |
| F28 А или В | 15 | Аудио система. |
| F30 | 20 | Задний стеклоочиститель. |
| F32 | 10 | Аудио усилитель. |
| N° | Рейтинг (А) | Функции |
|---|---|---|
| F6 А или Б | 15 | Аудио система. |
| F8 | 3 | Тревога. |
| F13 | 10 | Передний прикуриватель, передняя розетка 12 В. |
| F14 | 10 | Задняя розетка 12 В. |
| F16 | 3 | Задние лампы для чтения карт. |
| F17 | 3 | Вежливое зеркало. |
| F28 А или В | 15 | Аудио система. |
| F30 | 20 | Задний стеклоочиститель. |
| F32 | 10 | Аудио усилитель. |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

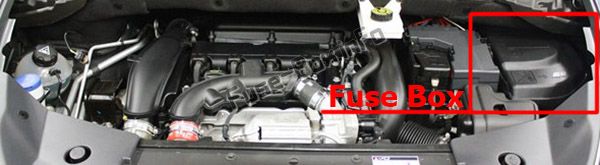

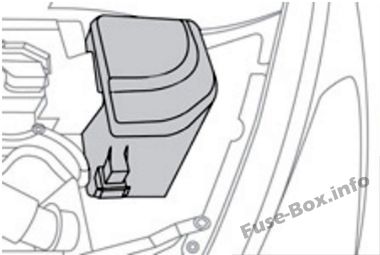

Блок предохранителей находится в моторном отсеке рядом с аккумулятором.
Схема блока предохранителей
| N° | Рейтинг (А) | Функции |
|---|---|---|
| F20 | 15 | Насос омывателя переднего/заднего стекла. |
| F21 | 20 | Насос омывателя фар. |
| F22 | 15 | Рог. |
| F23 | 15 | Правая фара дальнего света. |
| F24 | 15 | Левая фара дальнего света. |
| F27 | 5 | Маска-фонарь для левой руки. |
| F28 | 5 | Маска-фонарь для правой руки. |
