Предохранители и реле Citroen E-Méhari (2017-2019..)
Схемы относятся к указанным годам и вариантам Citroen E-Méhari (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Схема предохранителей Citroën E-Méhari 2017-2019…
Предохранитель прикуривателя (розетки) в Citroen E-Mehari предохранитель F15 в блоке предохранителей панели приборов.
Оглавление
Предохранители в салоне
Предохранители в салоне
Расположение блока предохранителей
Снимите гайку с крышки доступа 1, расположенной под вещевым отделением пассажира.

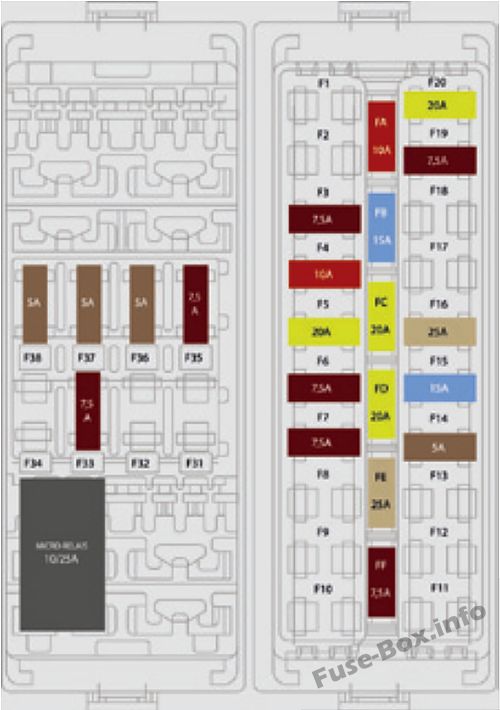

Схема блока предохранителей
| N° | Рейтинг | Заявление |
|---|---|---|
| F3 | 7.5A | Задний противотуманный фонарь |
| F4 | 10A | +12В включено, тормоз + третий стоп-сигнал |
| F5 | 20A | +12В включено, радио - навигационный экран - антенна |
| F6 | 7.5A | Левый стоп-сигнал (только GEN1) |
| F7 | 7.5A | Правый стоп-сигнал (только GEN1) |
| F14 | 5A | +12В переключается, реле переднего/заднего вентилятора оттаивания салона |
| F15 | 15A | Розетка 12 В для аксессуаров |
| F16 | 25A | Передний стеклоочиститель и омыватель стекла (только GEN1) |
| F19 | 7.5A | Пусковой ключ +12V BAT - приборная панель |
| F20 | 20A | Радио +12V BAT — навигационный экран — антенна |
| F35 | 7.5A | +12В включено, подсветка выключателя - диагностический разъем |
| F36 | 5A | +12В переключено, блок телеметрии IER |
| F37 | 5A | +12В подключено, экран навигации - радио |
| F38 | 5A | +12V BAT кабина UCE (BCM) - селектор привода |
| FA | 10A | Запасной предохранитель |
| FB | 15A | Запасной предохранитель |
| FC | 20A | Запасной предохранитель |
| FD | 20A | Запасной предохранитель |
| FE | 25A | Запасной предохранитель |
| FF | 7.5A | Запасной предохранитель |
