Предохранители и реле Citroen Jumper (2007-2018)
Схемы относятся к указанным годам и вариантам Citroen Jumper (2007-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Расположение предохранителей Citroën Jumper 2007-2018 гг.
Предохранители прикуривателя (розетка) Это предохранители №33 (Задняя розетка 12В), F44 (Прикуриватель – Передняя розетка 12В) в блоке предохранителей приборной панели и предохранитель №56 (Задняя пассажирская розетка 12В) в блоке предохранителей стойки двери. В версии для Великобритании – предохранитель №56 (розетка 12В заднего пассажира) в блоке предохранителей стойки двери и предохранители №9 (розетка 12В задняя), №14 (розетка 12В передняя) и №15 (прикуриватель) в моторном отсеке. коробка.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

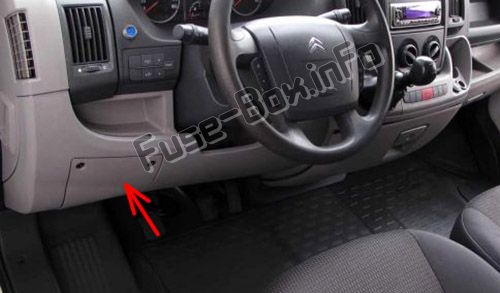

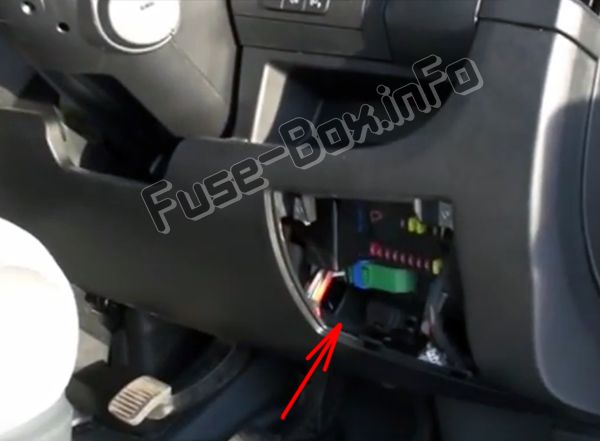

Блок предохранителей на приборной панели
Он расположен в нижней части приборной панели (слева).
Автомобили с левым рулем:
Автомобили с правым рулем:
Снимите болты и наклоните коробку, чтобы получить доступ к предохранителям.

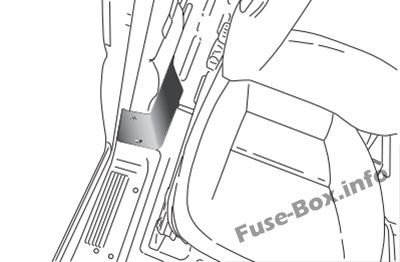

Пассажирский салон
Автомобили с левым рулем:Блок предохранителей находится в стойке двери пассажира (справа).
Автомобили с правым рулем:Блок предохранителей находится в стойке двери водителя (справа).

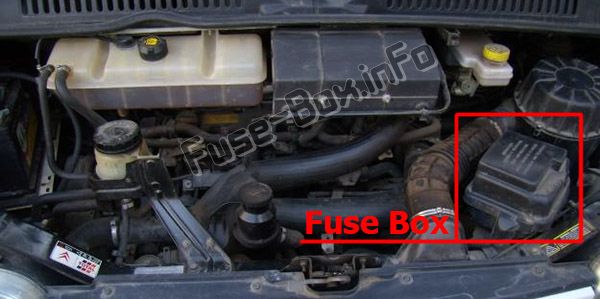

Моторного отсека
Снимите гайки и наклоните коробку, чтобы получить доступ к предохранителям.
Схемы блока предохранителей
Схемы блока предохранителей
2008

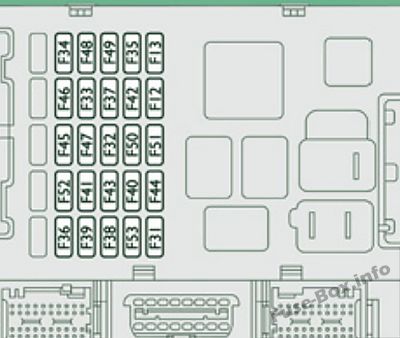

Приборная доска
| № | А (ампер) | Распределение |
|---|---|---|
| 12 | 7.5 | Правая фара ближнего света |
| 13 | 7.5 | Левая фара ближнего света — Регулятор высоты фар |
| 31 | 7.5 | Питание реле |
| 32 | 10 | Освещение салона микроавтобуса - Аварийная сигнализация |
| 33 | 15 | Задняя розетка 12 В |
| 34 | - | Не используется |
| 35 | 7.5 | Фонари заднего хода - Датчик воды в дизельном топливе |
| 36 | 20 | Блокировка/разблокировка двери |
| 37 | 10 | Выключатель стоп-сигналов — Третий стоп-сигнал — Панель приборов |
| 38 | 10 | Реле салона |
| 39 | 10 | Аудиоаппаратура - Диагностический разъем - Сирена сигнализации - Программируемое дополнительное управление обогревом |
| 40 | 15 | Антиобледенение: заднего стекла (левая сторона), зеркала (пассажирская сторона) |
| 41 | 15 | Обледенение: заднего стекла (правая сторона), зеркала (водительская сторона) |
| 42 | 7.5 | Блок управления и датчик ABS - Датчик ESP - Выключатель стоп-сигналов |
| 43 | 30 | Мотор стеклоочистителя |
| 44 | 20 | Зажигалка - Передняя розетка 12 В |
| 45 | 7.5 | Переключатели электростеклоподъемников и зеркал (со стороны водителя) - Электростеклоподъемник пассажира |
| 46 | - | Не используется |
| 47 | 20 | Электродвигатель стеклоподъемника водителя |
| 48 | 20 | Пассажирский электродвигатель стеклоподъемника |
| 49 | 7.5 | Датчик дождя/яркости — Аудиооборудование — Электродвигатель стеклоподъемника водителя — Сигнализация — Органы управления на панели приборов |
| 50 | 7.5 | Блок подушек безопасности и преднатяжителей |
| 51 | 7.5 | Хронотахограф - Круиз-контроль - Органы управления кондиционером |
| 52 | 7.5 | Реле салона |
| 53 | 7.5 | Панель приборов - Задние противотуманные фары |

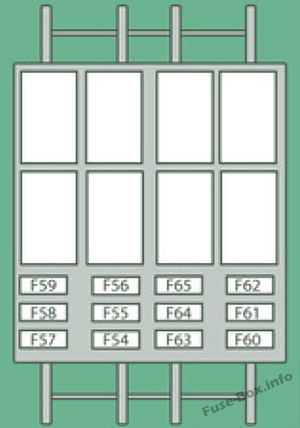

Блок предохранителей в стойке двери
| № | А (ампер) | Распределение |
|---|---|---|
| 54 | - | Не используется |
| 55 | 15 | Сиденья с подогревом |
| 56 | 15 | Задняя розетка 12 В — прикуриватель |
| 57 | 10 | Двигатель вентиляции/обогрева под сиденьем водителя |
| 58 | 10 | Указатели поворота |
| 59 | - | Не используется |
| 60 | - | Не используется |
| 61 | - | Не используется |
| 62 | - | Не используется |
| 63 | 10 | Программируемый выключатель дополнительного нагрева |
| 64 | - | Не используется |
| 65 | 30 | Задний вентилятор |

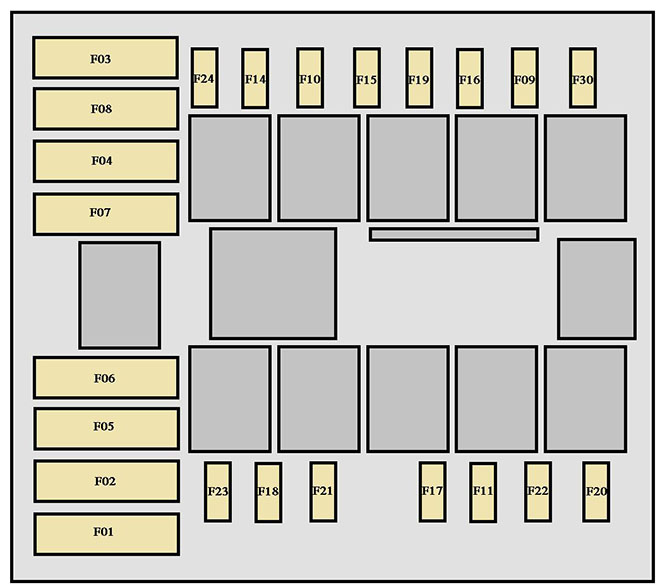

Моторного отсека
| № | А (ампер) | Распределение |
|---|---|---|
| 1 | 40 | Подача насоса ABS/ESP |
| 2 | 50 | Блок подогрева дизельного топлива |
| 3 | 30 | Замок зажигания |
| 4 | 20 | Программируемая дополнительная нагревательная горелка |
| 5 | 20 | Программируемое дополнительное реле управления обогревом |
| 6 | 40/60 | Блок вентилятора (высокая скорость) |
| 7 | 40/50 | Блок вентилятора (низкая скорость) |
| 8 | 40 | Кондиционирование воздуха |
| 9 | 20 | Насос омывателя ветрового стекла |
| 10 | 15 | Horn |
| 11 | 7.5 | Блок предпускового подогрева дизельного двигателя и реле |
| 14 | 7.5 | Правая фара дальнего света |
| 15 | 7.5 | Левая фара дальнего света |
| 16 | 7.5 | Блок управления двигателем |
| 17 | 10 | Блок управления двигателем |
| 18 | 7.5 | Блок управления двигателем |
| 19 | 7.5 | Компрессор кондиционера |
| 20 | 30 | Насос омывателя фар |
| 21 | 15 | Подача топливного насоса |
| 22 | 20 | Блок управления двигателем |
| 23 | 30 | Электромагнитные клапаны ABS/ESP |
| 24 | - | Не используется |
| 30 | 15 | Передние противотуманные фары |
2011, 2012 (Великобритания)

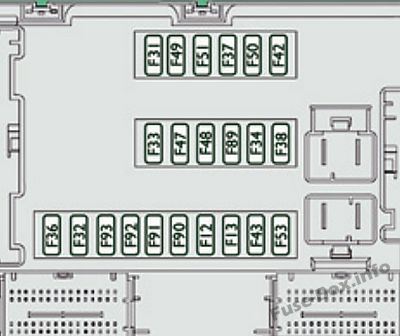

Приборная доска
| № | А (ампер) | Распределение |
|---|---|---|
| 12 | 7.5 | Правая фара ближнего света |
| 13 | 7.5 | Левая фара ближнего света |
| 31 | 5 | Питание реле |
| 32 | 7.5 | Внутреннее освещение |
| 33 | 20 | Датчик батареи |
| 34 | 20 | Освещение салона микроавтобуса - Предупреждение об опасности |
| 36 | 10 | Аудиосистема - Диагностический разъем - Сирена сигнализации - Программируемые дополнительные элементы управления обогревом - Элементы управления кондиционером - Тахограф - Аккумулятор |
| 37 | 7.5 | Выключатель стоп-сигналов — Третий стоп-сигнал — Панель приборов |
| 38 | 20 | Центральный замок |
| 42 | 5 | Блок управления и датчик ABS - Датчик ASR - Датчик ESP - Выключатель стоп-сигналов |
| 43 | 20 | Мотор стеклоочистителя |
| 47 | 20 | Электродвигатель стеклоподъемника водителя |
| 48 | 20 | Пассажирский электродвигатель стеклоподъемника |
| 49 | 5 | Аудиосистема — элементы управления на приборной панели |
| 50 | 7.5 | Блок подушек безопасности и преднатяжителей |
| 51 | 5 | Тахограф — Круиз-контроль — Управление кондиционером — Фонари заднего хода — датчик воды в дизельном топливе |
| 53 | 7.5 | Приборная доска |
| 89 | - | Не используется |
| 90 | 7.5 | Левая фара дальнего света |
| 91 | 7.5 | Правая фара дальнего света |
| 92 | 7.5 | Левая противотуманная фара |
| 93 | 7.5 | Правая противотуманная фара |
Блок предохранителей в стойке двери
| № | А (ампер) | Распределение |
|---|---|---|
| 54 | - | Не используется |
| 55 | 15 | Сиденья с подогревом |
| 56 | 15 | Розетка 12 В |
| 57 | 10 | Программируемый дополнительный нагрев |
| 58 | 15 | Защита от запотевания: левое заднее стекло |
| 59 | 15 | Защита от запотевания: правое заднее стекло |
| 60 | - | Не используется |
| 61 | - | Не используется |
| 62 | - | Не используется |
| 63 | 10 | Программируемый выключатель дополнительного нагрева |
| 64 | - | Не используется |
| 65 | 30 | Программируемый дополнительный вентилятор отопления |
Моторного отсека
| № | А (ампер) | Распределение |
|---|---|---|
| 1 | 40 | Подача насоса АБС |
| 2 | 50 | Блок предпускового подогревателя дизельного топлива |
| 3 | 30 | Замок зажигания |
| 4 | 30 | Насос омывателя фар |
| 8 | 40 | Блок вентилятора кабины |
| 9 | 15 | Задняя розетка 12 В |
| 10 | 15 | Horn |
| 14 | 15 | Передняя розетка 12 В |
| 15 | 10 | Зажигалка |
| 20 | 30 | Насос стеклоомывателя |
| 21 | 15 | Подача топливного насоса |
| 24 | 15 | Дополнительная панель для скорой помощи - Зеркала |
| 30 | 15 | Удаление тумана |
2013
Приборная доска
| № | А (ампер) | Распределение |
|---|---|---|
| 12 | 7.5 | Правая фара ближнего света |
| 13 | 7.5 | Левая фара ближнего света |
| 31 | 7.5 | Питание реле |
| 32 | 10 | Освещение кабины |
| 33 | 15 | Задняя розетка 12 В |
| 34 | - | Не используется |
| 35 | 7.5 | Фонари заднего хода - Датчик наличия воды в дизельном топливе |
| 36 | 15 | Управление центральным замком - Аккумулятор |
| 37 | 7.5 | Выключатель стоп-сигналов — Третий стоп-сигнал — Панель приборов |
| 38 | 10 | Центральный замок |
| 39 | 10 | Аудиосистема - Диагностический разъем - Сирена сигнализации - Программируемые дополнительные элементы управления обогревом - Элементы управления кондиционером - Тахограф - Аккумулятор |
| 40 | 15 | Обогрев: заднего стекла (левое), бокового зеркала со стороны водителя |
| 41 | 15 | Обогрев: заднего стекла (правая сторона), бокового зеркала со стороны пассажира |
| 42 | 7.5 | Блок управления и датчик ABS - Датчик ASR - Датчик ESP - Выключатель стоп-сигналов |
| 43 | 30 | Мотор стеклоочистителя |
| 44 | 20 | Прикуриватель - розетка 12 В |
| 45 | 7.5 | Управление дверью |
| 46 | - | Не используется |
| 47 | 20 | Электродвигатель стеклоподъемника водителя |
| 48 | 20 | Пассажирский электродвигатель стеклоподъемника |
| 49 | 7.5 | Аудиосистема — Органы управления приборной панелью — Электростеклоподъемник со стороны водителя |
| 50 | 7.5 | Блок подушек безопасности и преднатяжителей |
| 51 | 7.5 | Тахограф - Круиз-контроль - Управление кондиционером |
| 52 | 7.5 | Дополнительный источник питания реле |
| 53 | 7.5 | Панель приборов — задний противотуманный фонарь |
Блок предохранителей в стойке двери
| № | А (ампер) | Распределение |
|---|---|---|
| 54 | - | Не используется |
| 55 | 15 | Сиденья с подогревом |
| 56 | 15 | Розетка 12 В для заднего пассажира |
| 57 | 10 | Программируемый дополнительный нагрев |
| 58 | 10 | Боковые габаритные огни |
| 59 | 7.5 | Пневматическая подвеска |
| 60 | - | Не используется |
| 61 | - | Не используется |
| 62 | - | Не используется |
| 63 | 10 | Программируемый выключатель дополнительного нагрева |
| 64 | - | Не используется |
| 65 | 30 | Программируемый дополнительный вентилятор отопления |
Моторного отсека
| № | А (ампер) | Распределение |
|---|---|---|
| 1 | 40 | Подача насоса АБС |
| 2 | 50 | Блок предпускового подогревателя дизельного топлива |
| 3 | 30 | Замок зажигания |
| 4 | 20 | Программируемый дополнительный нагрев |
| 5 | 20 | Вентиляция кабины с программируемым дополнительным обогревом |
| 6 | 40/60 | Максимальная скорость вентилятора кабины |
| 7 | 40/50 | Минимальная скорость вентилятора кабины |
| 8 | 40 | Блок вентилятора кабины |
| 9 | 20 | Насос стеклоомывателя |
| 10 | 15 | Horn |
| 14 | 7.5 | Правый дальний свет |
| 15 | 7.5 | Левый дальний свет |
| 20 | 30 | Насос омывателя фар |
| 21 | 15 | Подача топливного насоса |
| 23 | 30 | Электроклапаны АБС |
| 30 | 15 | Передние противотуманные фары |
2014
Приборная доска
| № | А (ампер) | Распределение |
|---|---|---|
| 12 | 7.5 | Правая фара ближнего света |
| 13 | 7.5 | Левая фара ближнего света |
| 31 | 7.5 | Питание реле |
| 32 | 10 | Освещение кабины |
| 33 | 15 | Задняя розетка 12 В |
| 34 | - | Не используется |
| 35 | 7.5 | Фонарь заднего хода - Датчик воды в дизельном топливе |
| 36 | 15 | Управление центральным замком - Аккумулятор |
| 37 | 7.5 | Стоп-сигнал — Третий стоп-сигнал — Панель приборов |
| 38 | 10 | Питание реле |
| 39 | 10 | Радио - Диагностический разъем - Сирена сигнализации - Программируемый дополнительный обогрев - Управление кондиционером - Тахограф - Аккумулятор |
| 40 | 15 | Обдув: заднее стекло (слева), зеркало двери со стороны водителя |
| 41 | 15 | Обдув: заднего стекла (справа), бокового зеркала заднего вида со стороны пассажира |
| 42 | 7.5 | Блок управления и датчик ABS — датчик ASR — датчик DSC — выключатель стоп-сигнала |
| 43 | 30 | Мотор стеклоочистителя |
| 44 | 20 | Прикуриватель — Передняя розетка 12 В |
| 45 | 7.5 | Управление дверью |
| 46 | - | Не используется |
| 47 | 20 | Электродвигатель стеклоподъемника водителя |
| 48 | 20 | Электродвигатель стеклоподъемника пассажира |
| 49 | 7.5 | Аудиооборудование — Органы управления на панели приборов — Электростеклоподъемник со стороны водителя |
| 50 | 7.5 | Блок подушек безопасности и преднатяжителей |
| 51 | 7.5 | Тахограф - Круиз-контроль - Управление кондиционером |
| 52 | 7.5 | Дополнительный источник питания реле |
| 53 | 7.5 | Панель приборов — задний противотуманный фонарь |
Блок предохранителей в стойке двери
| № | А (ампер) | Распределение |
|---|---|---|
| 54 | - | Не используется |
| 55 | 15 | Сиденья с подогревом |
| 56 | 15 | Розетка 12 В для заднего пассажира |
| 57 | 10 | Программируемый дополнительный нагрев |
| 58 | 10 | Боковые габаритные огни |
| 59 | 7.5 | Пневматическая подвеска |
| 60 | - | Не используется |
| 61 | - | Не используется |
| 62 | - | Не используется |
| 63 | 10 | Программируемый выключатель дополнительного нагрева |
| 64 | - | Не используется |
| 65 | 30 | Программируемый дополнительный вентилятор отопления |
Моторного отсека
| № | А (ампер) | Распределение |
|---|---|---|
| 1 | 40 | Подача насоса АБС |
| 2 | 50 | Блок подогрева дизельного топлива |
| 3 | 30 | Замок зажигания |
| 4 | 20 | Дополнительный программируемый обогрев |
| 5 | 20 | Вентиляция кабины с дополнительным программируемым обогревом |
| 6 | 40/60 | максимальная скорость салонного вентилятора |
| 7 | 40/50 | Минимальная скорость салонного вентилятора |
| 8 | 40 | Вентилятор салона в сборе |
| 9 | 20 | Насос стеклоомывателя |
| 10 | 15 | Horn |
| 14 | 7.5 | Правый дальний свет |
| 15 | 7.5 | Левый дальний свет |
| 18 | 7.5 | Управление двигателем |
| 19 | 7.5 | Компрессор кондиционера |
| 20 | 30 | Насос омывателя фар |
| 21 | 15 | Подача топливного насоса |
| 23 | 30 | Электроклапаны АБС |
| 30 | 15 | Передние противотуманные фары |
2016
Приборная доска
| № | А (ампер) | Распределение |
|---|---|---|
| 12 | 7.5 | Правая фара ближнего света |
| 13 | 7.5 | Левая фара ближнего света |
| 31 | 5 | Реле блока управления моторным отсеком — Реле блока управления приборной панелью (замок зажигания +) |
| 32 | 7.5 | Освещение кабины (аккумулятор +) |
| 33 | 7.5 | Датчик проверки аккумулятора в версии Stop & Start (аккумулятор +) |
| 34 | 7.5 | Освещение салона микроавтобуса - Аварийная сигнализация |
| 36 | 10 | Аудиосистема - Органы управления кондиционером - Сигнализация - Тахограф - Блок управления отключением аккумулятора - Программатор дополнительного обогрева (аккумулятор +) |
| 37 | 7.5 | Выключатель стоп-сигнала — Третий стоп-сигнал — Панель приборов (зажигание +) |
| 38 | 20 | Центральный замок (аккумулятор +) |
| 42 | 5 | Блок управления и датчик ABS — датчик ASR — датчик DSC — выключатель стоп-сигнала |
| 43 | 20 | Электродвигатель стеклоочистителя (замок зажигания +) |
| 47 | 20 | Электродвигатель стеклоподъемника водителя |
| 48 | 20 | Электродвигатель стеклоподъемника пассажира |
| 49 | 5 | Блок управления парковочными датчиками - Аудиосистема - Органы управления на рулевом колесе - Центральная и боковая панели переключателей - Панель вспомогательных переключателей - Блок управления отключением аккумуляторной батареи (замок зажигания +) |
| 50 | 7.5 | Блок управления подушками безопасности и преднатяжителями |
| 51 | 5 | Тахограф — Блок управления усилителем руля — Кондиционер — Фонари заднего хода — Датчик наличия воды в дизельном топливе — Датчик расхода воздуха (замок зажигания +) |
| 53 | 7.5 | Панель приборов (аккумулятор +) |
| 89 | - | Не используется |
| 90 | 7.5 | Левый дальний свет |
| 91 | 7.5 | Правый дальний свет |
| 92 | 7.5 | Левая передняя противотуманная фара |
| 93 | 7.5 | Правая передняя противотуманная фара |
Блок предохранителей в стойке двери
| № | А (ампер) | Распределение |
|---|---|---|
| 54 | - | Не используется |
| 55 | 15 | Сиденья с подогревом |
| 56 | 15 | Розетка 12 В для заднего пассажира |
| 57 | 10 | Дополнительный обогрев под сиденьем |
| 58 | 15 | Обогрев заднего стекла, левый |
| 59 | 15 | Обогрев заднего правого стекла |
| 60 | - | Не используется |
| 61 | - | Не используется |
| 62 | - | Не используется |
| 63 | 10 | Дополнительное управление задним пассажиром |
| 64 | - | Не используется |
| 65 | 30 | Дополнительный вентилятор обогрева заднего пассажира |
Моторного отсека
| № | А (ампер) | Распределение |
|---|---|---|
| 1 | 40 | Подача насоса АБС |
| 2 | 50 | Блок подогрева дизельного топлива |
| 3 | 30 | Замок зажигания - Стартер |
| 4 | 40 | Подогреватель топлива |
| 5 | 20/50 | Вентиляция кабины с дополнительным программируемым обогревом (батарея+) |
| 6 | 40/60 | Максимальная скорость салонного вентилятора (аккумулятор +) |
| 7 | 40/50/60 | Минимальная скорость салонного вентилятора (аккумулятор +) |
| 8 | 40 | Вентилятор салона в сборе (замок зажигания +) |
| 9 | 15 | Задняя розетка 12 В (аккумулятор +) |
| 10 | 15 | Horn |
| 11 | - | Не используется |
| 14 | 15 | Передняя розетка 12 В (аккумулятор +) |
| 15 | 15 | Прикуриватель (аккумулятор +) |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | 7.5 | Блок управления двигателем (аккумулятор +) |
| 19 | 7.5 | Компрессор кондиционера |
| 20 | 30 | Насос омывателя стекол/фар |
| 21 | 15 | Подача топливного насоса |
| 22 | - | Не используется |
| 23 | 30 | Электроклапаны АБС |
| 24 | 7.5 | Вспомогательная панель переключателей — управление наружными зеркалами и их складывание (замок зажигания +) |
| 30 | 15 | Обогрев дверного зеркала |
