Предохранители и реле Citroën C3 (2016-2018)
Схемы относятся к указанным годам и вариантам Citroën C3 (2016-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
В статье рассмотрен Citroën C3 третьего поколения, выпускаемый с 2009 года. Здесь приведены схемы блоков предохранителей Citroën C3 2017 и 2018 годов, сведения об их расположении в автомобиле и назначении каждого предохранителя.

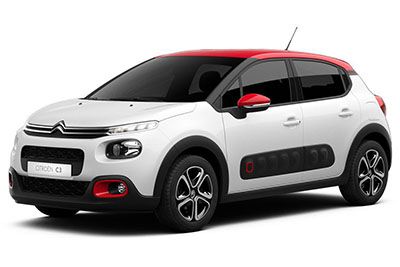

Схема предохранителей Citroën C3 2017-2019..
Предохранитель прикуривателя (розетки питания) в Citroën C3 — F32 (передняя розетка 12 В) в нижнем блоке предохранителей № 2 приборной панели.
Содержание
Расположение блока предохранителей
Блок предохранителей в приборной панели es

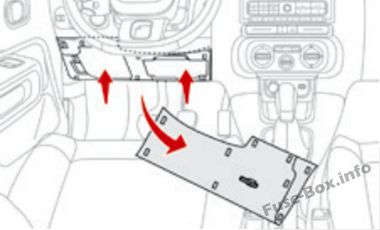

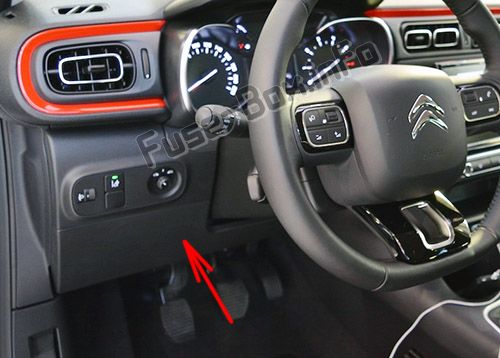

Автомобили с левым рулём:
2 блока предохранителей установлены в нижней части приборной панели под рулевым колесом.
Освободите крышку, потянув сначала за левую верхнюю часть, затем за правую.

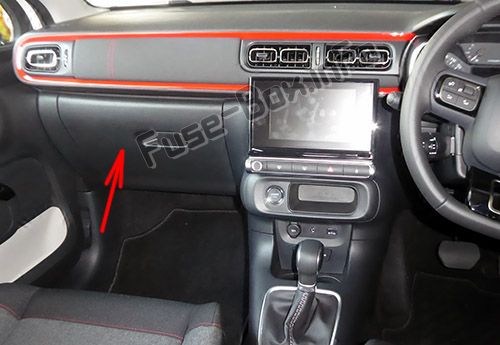

Автомобили с правым рулём:
Два блока предохранителей расположены в нижней части приборной панели, в перчаточном ящике.
Откройте перчаточный ящик, отсоедините защитную крышку, полностью снимите её и переверните.

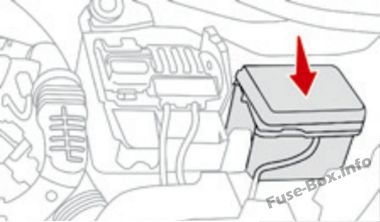

Моторный отсек

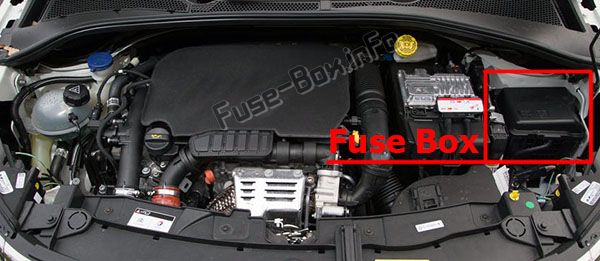

Блок расположен в моторном отсеке рядом с аккумулятором.
блок предохранителей Диаграммы
2017
Блок предохранителей в приборной панели 1 (верхний предохранитель)
| № | Номинал (А) | Функции |
|---|---|---|
| F29 | - | Не используется. |
| F30 | 30 | Обогрев заднего стекла. |
| F31 | 10 | Обогрев наружных зеркал. |
| F32 | - | Не используется. |
| F33 | 40 | Передние электростеклоподъёмники. |
| F34 | 40 | Задние электростеклоподъёмники. |
| F35 | 30 | Передние сиденья с подогревом (кроме UK) |
| F36 | - | Не используется. |
| F37 | - | Не используется. |
| F38 | - | Не используется. |
| F39 | - | Не используется. |
| F40 | - | Не используется. |

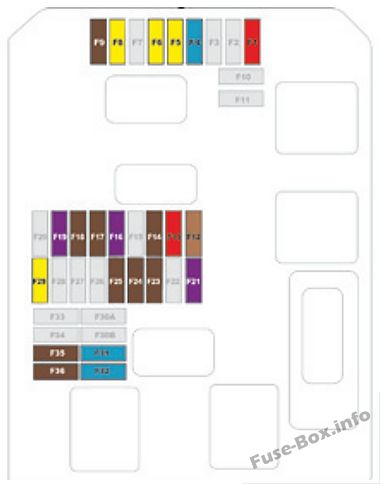

Блок предохранителей в приборной панели 2 (Низкий предохранитель)
| № | Номинал (А) | Функции |
|---|---|---|
| F1 | 10 | Электрохромное салонное зеркало, обогрев заднего стекла, насос сажевого фильтра (дизель), датчики парковки, усилитель рулевого управления, система LPG, выключатель сцепления, регулировка наружных зеркал. |
| F10 (+) -F11 (Вторая ступень) | 30 | Запирание/открывание дверей и заливной горловины топливного бака (в зависимости от двигателя). |
| F13 | 10 | Датчик дождя и солнца, кондиционер, передняя камера. |
| F14 | 5 | Сигнализация, телематический блок. |
| F16 | 3 | Переключатель автоматической коробки передач, выключатель педали тормоза, система остановки и запуска. |
| F17 | 5 | Панель приборов, модуль водителя. |
| F18 | 5 | Система кондиционирования, индикатор положения селектора (автоматическая коробка передач). |
| F19 | 3 | Органы управления на рулевом колесе. |
| F21 | 3 | Переключатель или кнопка START/STOP. |
| F23 | 5 | Индикаторы непристёгнутых ремней безопасности. |
| F24 | 5 | Датчики парковки, камера заднего вида, дисплей телематической системы. |
| F25 | 5 | Блок управления подушками безопасности. |
| F29 | 20 | Аудиотелематическая система. |
| F31 | 15 | Аудиовизуальная система (при наличии). |
| F32 | 15 | Передняя розетка 12 В. |
| F35 | 5 | Корректор фар, диагностический разъём, дополнительное отопление (в зависимости от оборудования). |
| F36 | 5 | Передний плафон для чтения. |
| F4 | 15 | Звуковой сигнал. |
| F6 (+) -F5 (Вторая ступень) | 20 | Питание переднего и заднего насосов омывателя. |
| F8 | 20 | Задний стеклоочиститель. |
| F9 | 5 | Передний плафон освещения пространства для ног. |

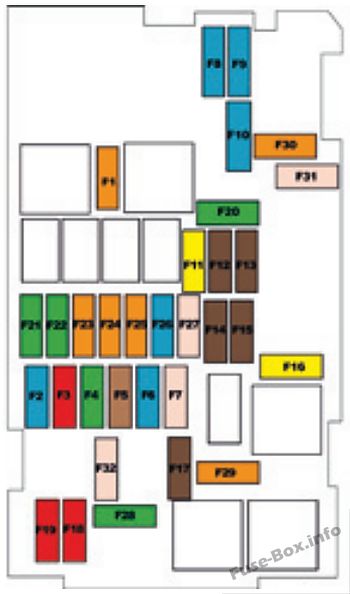

Моторный отсек
| № | Номинал (А) | Функции |
|---|---|---|
| F1 | 40 | Кондиционер. |
| F10 | 15 | Управление двигателем. |
| F11 | 20 | Управление двигателем. |
| F12 | 5 | Управление двигателем. |
| F13 | 5 | Управление двигателем. |
| F14 | 5 | Устройство для определения состояния зарядки аккумулятора (в зависимости от двигателя). |
| F15 | 5 | Не используется. |
| F16 | 20 | Передний противотуманный огонь. |
| F17 | 5 | Управление двигателем. |
| F18 | 10 | Правая фара дальнего света. |
| F19 | 10 | Левая фара дальнего света. |
| F2 | 60 | ABS/ESP. |
| F20 | 30 | Управление двигателем. |
| F21 | 30 | Стартер (в зависимости от двигателя). |
| F22 | 30 | Не используется. |
| F23 | 40 | Стартер (стоп и запуском и в зависимости от двигателя). |
| F24 | 40 | Коммутационный блок салона. |
| F25 | 40 | Подготовка для подключения прицепа. |
| F26 | 15 | Автоматическая коробка передач или система LPG. |
| F27 | 25 | Встроенный системный интерфейс (BSI). |
| F28 | 30 | Система снижения токсичности выхлопа дизельного двигателя (AdBlue). |
| F29 | 40 | Очистители ветрового стекла. |
| F3 | 50 | Коммутационный блок салона. |
| F30 | 40 | Система предпускового подогрева дизельного двигателя. |
| F31 | 80 | Дополнительное отопление (в зависимости от оборудования). |
| F32 | 80 | Рулевое управление. |
| F4 | 30 | ABS/ESP. |
| F5 | 70 | Встроенный системный интерфейс (BSI). |
| F6 | 60 | Блок вентиляторов охлаждения. |
| F7 | 80 | Встроенный системный интерфейс (BSI). |
| F8 | 15 | Управление двигателем. |
| F9 | 15 | Управление двигателем. |
