Предохранители и реле Citroën SpaceTourer / Dispatch / Jumpy (2016-2018)
Схемы относятся к указанным годам и вариантам Citroën SpaceTourer / Dispatch / Jumpy (2016-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Citroen.
Лёгкий коммерческий фургон Citroën SpaceTourer (Dispatch/Jumpy) выпускается с 2016 года. Здесь приведены схемы блоков предохранителей Citroën SpaceTourer/Dispatch/Jumpy 2016, 2017 и 2018 годов, сведения об их расположении и назначении каждого предохранителя и реле.
Схема предохранителей Citroën SpaceTourer / Dispatch / Jumpy 2016-2019..
Содержание
Блок предохранителей в приборной панели
Расположение блока предохранителей

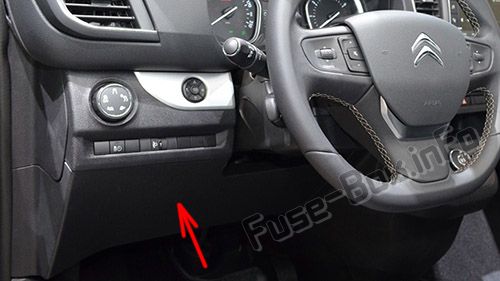

Автомобили с левым рулём: Блок предохранителей расположен в нижней части приборной панели слева.
Освободите крышку, потянув сначала за левую верхнюю часть, затем за правую.

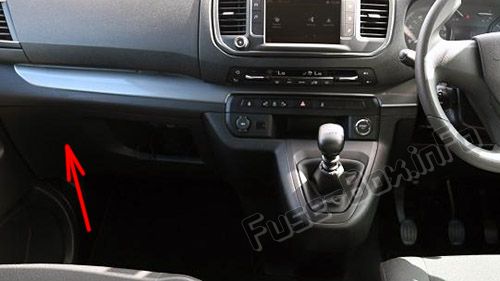

Автомобили с правым рулём: Блок предохранителей расположен в левой части перчаточного ящика.
Освободите крышку, потянув сначала за левую верхнюю часть, затем за правую.

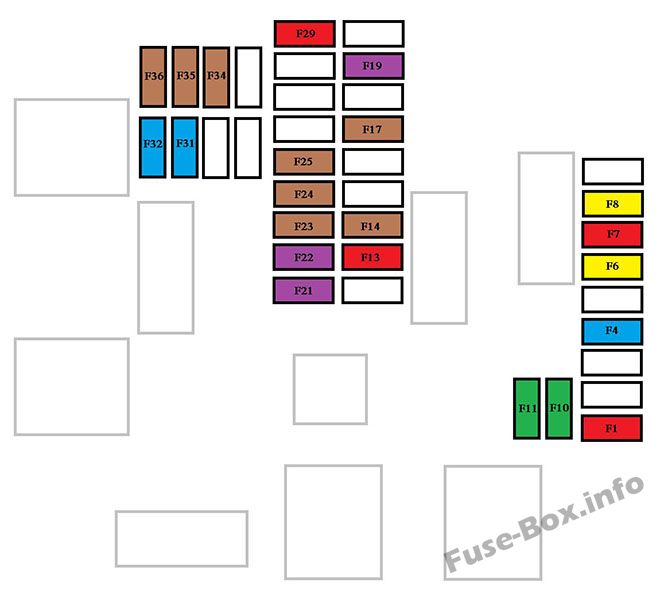

Блок предохранителей в приборной панели Вариант 1 (Эко)
Назначение предохранителей в Dashboard блок предохранителей v1)
| № | Номинал (А) | Функции |
|---|---|---|
| F1 | 10 | Электроусилитель рулевого управления, выключатель сцепления |
| F4 | 15 | Звуковой сигнал. |
| F5 | 20 | 4.11.4 Насос переднего/заднего омывателя. |
| F6 | 20 | 4.11.4 Насос переднего/заднего омывателя. |
| F7 | 10 | Задняя розетка 12 В. |
| F8 | 20 | Одинарный или двойной задний стеклоочиститель. |
| F10/F11 | 30 | Передние и задние наружные и внутренние замки. |
| F13 | 10 | Передняя панель управления кондиционером, автомагнитола, рычаг переключения передач, проекционный дисплей. |
| F14 | 5 | Система экстренного и сервисного вызова. |
| F17 | 5 | Панель приборов. |
| F19 | 3 | Органы управления на рулевом колесе. |
| F21 | 3 | Система "бесключного входа и запуска" или ключ зажигания. |
| F22 | 3 | Датчик дождя и солнца, многофункциональное устройство обнаружения. |
| F23 | 5 | Индикатор непристёгнутого ремня безопасности. |
| F24 | 5 | Проекционный дисплей, камера заднего вида и датчики парковки. |
| F25 | 5 | Подушки безопасности. |
| F29 | 20 | Аудиовизуальная система, сенсорный экран, CD проигрыватель, навигация. |
| F31 | 15 | Аудиовизуальная система (постоянное питание от аккумулятора). |
| F32 | 15 | Передняя розетка 12 В. |
| F34 | 5 | Система контроля слепых зон, электропривод зеркал. |
| F35 | 5 | Обогреваемые форсунки омывателя, корректор фар. |
| F36 | 5 | Зарядное устройство прицепа, заднее освещение пространства для ног. |

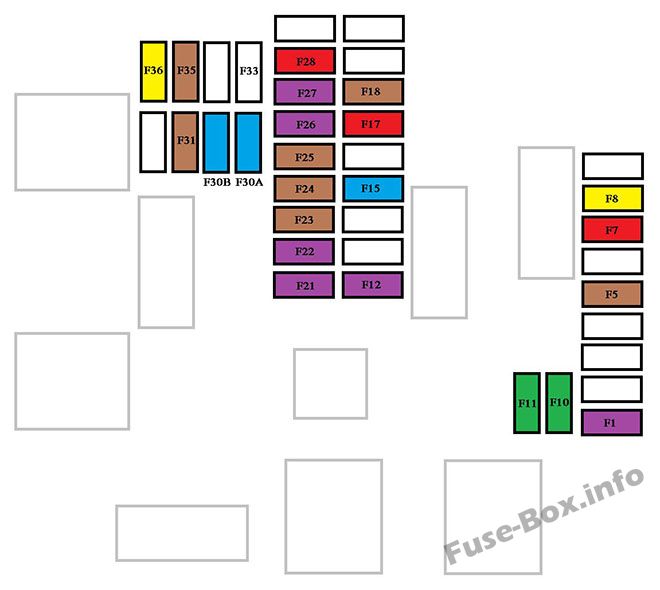

Блок предохранителей в приборной панели Вариант 2 (полная)
| № | Номинал (А) | Функции |
|---|---|---|
| F1 | 3 | Система "бесключного входа и запуска" или ключ зажигания. |
| F5 | 5 | Проекционный дисплей, камера заднего вида и датчики парковки. |
| F7 | 10 | Задняя панель управления кондиционером, усилитель Hi-Fi. |
| F8 | 20 | Одиночный или двойной задний стеклоочиститель. |
| F10/F11 | 30 | Передние и задние наружные и внутренние замки. |
| F12 | 3 | Охранная сигнализация. |
| F17 | 10 | Задняя розетка 12 В. |
| F18 | 5 | Срочные звонки и звонки. |
| F21 | 3 | Зарядное устройство прицепа, заднее освещение пространства для ног. |
| F22 | 3 | Освещение перчаточного ящика и заднего пространства для ног. |
| F23 | 5 | Система контроля слепых зон, электропривод зеркал. |
| F24 | 5 | Органы управления на рулевом колесе. |
| F25 | 5 | Корректор фар. |
| F26 | 3 | Индикатор непристёгнутого ремня безопасности. |
| F27 | 3 | Датчик дождя и солнца, многофункциональное устройство обнаружения. |
| F28 | 10 | Передняя панель управления кондиционером, автомагнитола, рычаг переключения передач, проекционный дисплей. |
| F30A или B | 15 | Аудиовизуальная система (постоянное питание от аккумулятора). |
| F31 | 5 | Подушки безопасности. |
| F33 | 15 | Передняя розетка 12 В. |
| F35 | 5 | Панель приборов. |
| F36 | 20 | Аудиовизуальная система, сенсорный экран, CD проигрыватель, навигация. |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

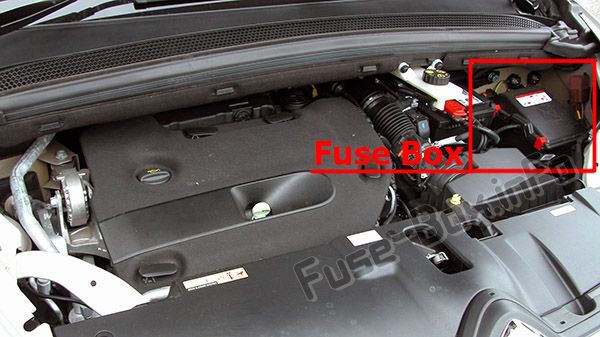

Блок расположен в моторном отсеке рядом с аккумулятором.
Для доступа освободите оба фиксатора A и снимите крышку.
Назначение предохранителей в блоке моторного отсека
| № | Номинал (А) | Функции |
|---|---|---|
| F12 | 5 | Обогреваемые форсунки омывателя. |
| F14 | 25 | Насосы переднего и заднего омывателей. |
| F15 | 5 | Передний радар, система экстренного торможения, электроусилитель рулевого управления. |
| F17 | 10 | Встроенный системный интерфейс. |
| F19 | 30 | Передний стеклоочиститель. |
| F20 | 15 | Насосы переднего и заднего омывателей. |
| F21 | 20 | Насос омывателя фар. |
| F22 | 15 | Звуковой сигнал. |
| F23 | 15 | Правая фара дальнего света. |
| F24 | 15 | Левая фара дальнего света. |
