Предохранители и реле Cupra Born (2022-2025)
Схемы относятся к указанным годам и вариантам Cupra Born (2022-2025). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Seat.
Маленький семейный автомобиль с электроэнергией Cupra Born можно получить в Интернете.2022. В этой статье вы найдете блок предохранителей диаграммы Cupra Born 2022, 2023, 2024 и 2025 годов, сведения об их расположении и назначении каждого предохранителя.
Схема предохранителей Cupra Born 2022-2025
Содержание
Блок предохранителей в переднем отсеке
Расположение блока предохранителей

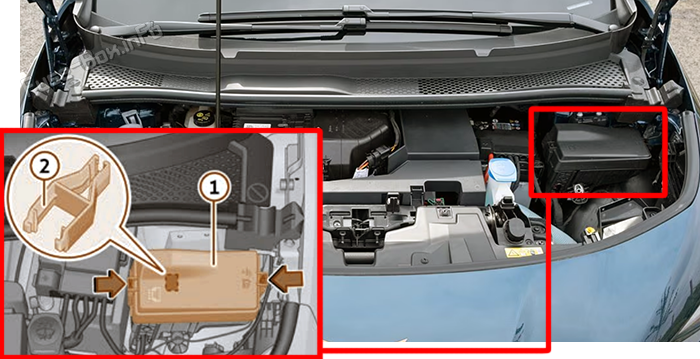

Нажмите на фиксаторы и снимите крышку блока предохранителей (1). Внутри блока могут находиться пластиковые щипцы для извлечения предохранителей (2).

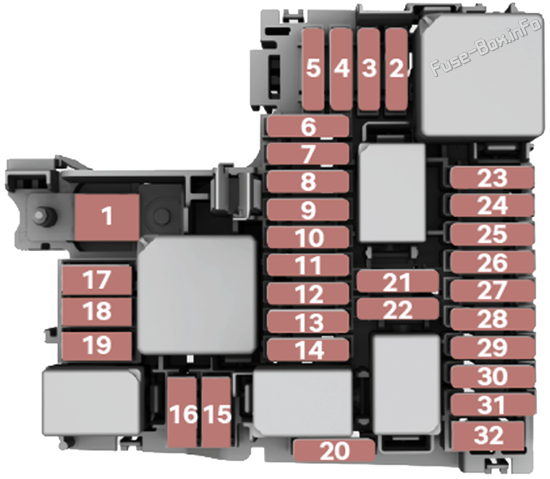

Схема блока предохранителей
| № | Защищаемая цепь | Номинал |
|---|---|---|
| 2 | Блок управления ABS | 7.5A |
| 3 | Бортовое зарядное устройство/электроника электропривода/преобразователь напряжения | 15A |
| 4 | Левая передняя фара LED | 30A |
| 5 | Правая передняя фара LED | 30A |
| 6 | Блок контроля дистанции (MRR) | 7.5A |
| 7 | Передний правый стеклоочиститель | 30A |
| 9 | Реле звукового сигнала | 15A |
| 10 | Передний левый стеклоочиститель | 30A |
| 11 | Реле кондиционирования воздуха | 7.5A |
| 12 | Привод 1 системы имитации звука двигателя | 7.5A |
| 13 | Блок управления ABS | 25A |
| 15 | Блок управления ABS | 40A |
| 16 | Вентилятор охлаждения | 50A |
| 23 | Блок управления двигателем | 10A |
| 24 | Вентилятор охлаждения | 5A |
| 25 | Высоковольтный отопитель (PTC)/насос HV контура обогрева и охлаждения аккумулятора | 15A |
| 26 | Жалюзи радиатора/насос охлаждающей жидкости (HV отопитель) | 15A |
| 32 | Тормозной сервопривод | 50A |
Блок предохранителей в приборной панели
Расположение блока предохранителей

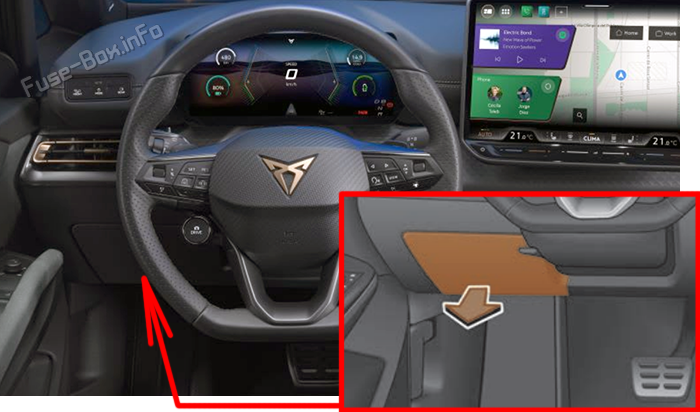

Автомобили с левым рулём
Поднимите заднюю часть крышки и снимите её в направлении стрелки.

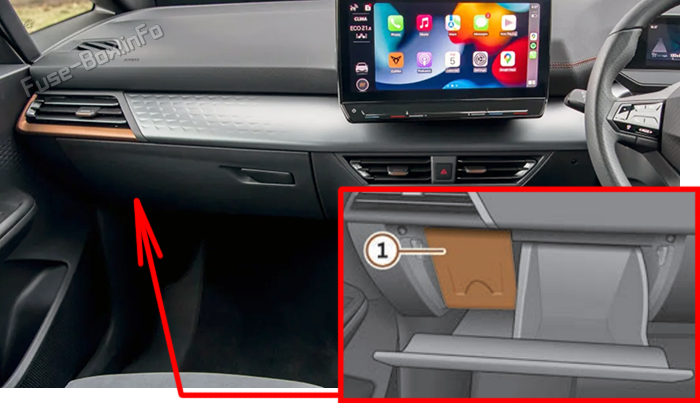

Автомобили с правым рулём
Откройте перчаточный ящик и при необходимости опустите его. Снимите крышку (1) сверху.

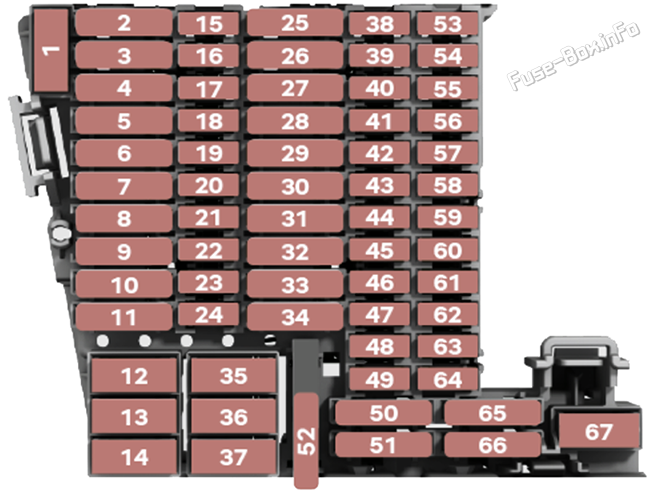

Схема блока предохранителей
| № | Защищаемая цепь | Номинал |
|---|---|---|
| 2 | Блок управления подушками безопасности | 15A |
| 4 | Передняя камера | 7.5A |
| 5 | Блок управления бортовой сетью | 25A |
| 6 | Блок управления бортовой сетью | 30A |
| 7 | Устройство для обогрева сидений | 30A |
| 8 | Крыша | 20A |
| 9 | Блок управления левым задним стеклоподъёмником/наружной ручкой двери | 30A |
| 13 | Блок управления бортовой сетью | 40A |
| 14 | Цифровой аудиоусилитель | 30A |
| 17 | Наружные зеркала/блок помощи при парковке/блок контроля слепых зон | 5A |
| 18 | Система бесключевого доступа и запуска/блокировка рулевой колонки/противоугонная система | 5A |
| 19 | Комбинация приборов/навигационная система OCU4 | 5A |
| 20 | Блок связи и приёма данных | 7.5A |
| 21 | Камера кругового обзора | 7.5A |
| 22 | Блок автоматической парковки | 10A |
| 23 | Блок подключения к интернету | 5A |
| 25 | Ремень безопасности водителя | 25A |
| 26 | Правый блок управления задним окном/устройство управления правой дверью | 30A |
| 27 | Ремень безопасности переднего пассажира | 25A |
| 28 | Точка ручного отключения аварийно-спасательной и высоковольтной систем. Обозначена жёлтым цветом | 10A |
| 30 | Система ICAS3 | 25A |
| 32 | Блок управления бортовой сетью | 25A |
| 34 | Блок управления отоплением и кондиционированием | 15A |
| 36 | Вентилятор салона | 40A |
| 38 | Блок управления передними сиденьями с функцией массажа | 7.5A |
| 39 | Блок управления рулевой колонкой | 15A |
| 40 | Охранная сигнализация | 7.5A |
| 41 | Диагностический интерфейс шины данных | 5A |
| 43 | Реле R3_LVI/датчик температуры в салоне/датчик концентрации углекислого газа в салоне | 7.5A |
| 44 | Диагностический разъём/блок управления окнами/датчик системы сигнализации против угона/модуль крыши (LINDA)/датчик влажности воздуха, дождя и света/выключатель предупредительного света/устройство управления освещением (LISi) | 7.5A |
| 45 | Блок управления рулевой колонкой | 5A |
| 46 | Блок управления дисплеем/проекционный дисплей | 7.5A |
| 47 | Блок управления подвеской (DSTG) | 10A |
| 48 | Задние разъёмы USB | 7.5A |
| 52 | Разъём 12В в багажном отделении | 20A |
| 59 | Электрохромное зеркало/реле R1_LVI | 7.5A |
| 60 | Диагностический разъём | 7.5A |
| 61 | Инвертор электродвигателя задней оси | 5A |
| 66 | Стеклоочиститель заднего стекла | 15A |
| 67 | Обогрев заднего стекла/фильтр частотной модуляции | 30A |
| Отдельные предохранители | ||
| SITR10 | Разъём B-Rack: панель регулировки правого переднего сиденья | 15A |
| SITR2 | Разъём A-Frame: панель регулировки левого переднего сиденья | 15A |
Дополнительная информация: Cupra Born (2022-2025)
Предохранители и реле Cupra Born (2022-2025): расположение блоков, схемы, номера позиций и номиналы. Штатные обозначения цепей и технические коды сохранены в исходном виде.
