Предохранители и реле Cupra Formentor (2020-2022)

Схемы относятся к указанным годам и вариантам Cupra Formentor (2020-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Seat.



Компактный кроссовер Cupra Formentor до рестайлинга выпускался с 2020 по 2023 год. Здесь приведены схемы блоков предохранителей Cupra Formentor 2020, 2021 и 2022 годов, сведения об их расположении и назначении каждого предохранителя и реле.

Схема предохранителей Cupra Formentor 2020-2023

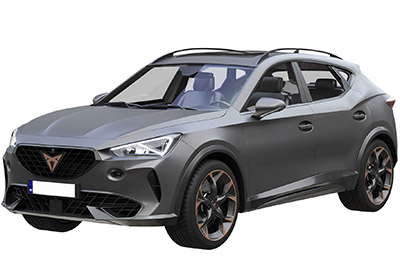

Cupra Formentor (2020-2022)

Блок предохранителей в салоне

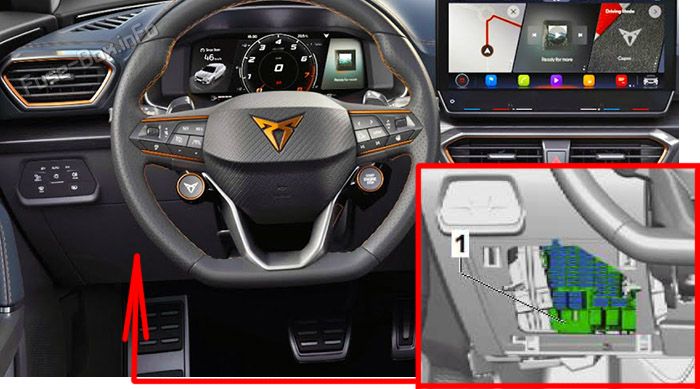

Расположение блока предохранителей

Автомобили с левым рулём: блок предохранителей находится за крышкой. Для доступа снимите крышку.Расположение предохранителей в салоне (левый руль): Cupra Formentor (2020, 2021, 2022)

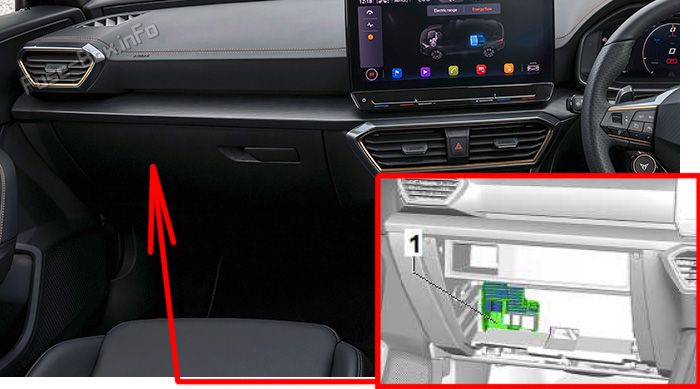

Автомобили с правым рулём: предохранители расположены в перчаточном ящике. Расположение предохранителей в салоне (правый руль): Cupra Formentor (2020, 2021, 2022)

Схема блока предохранителей (-SC-)

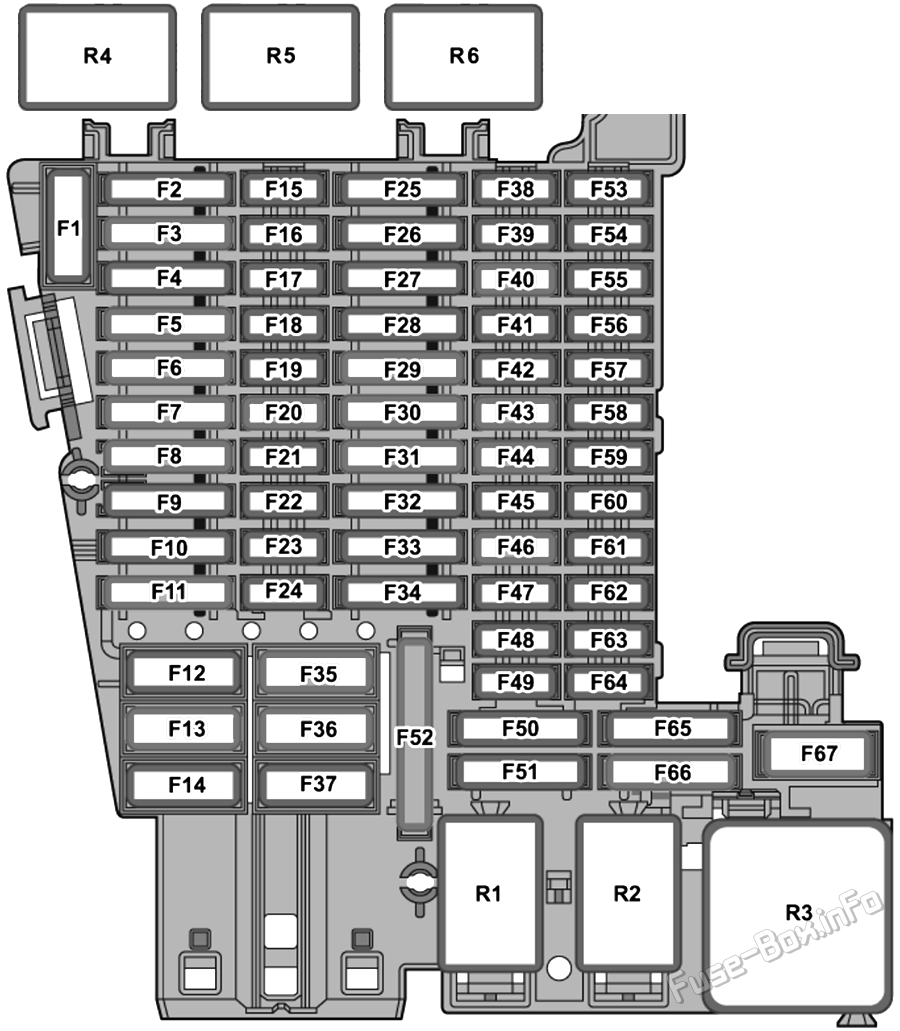

Схема блока предохранителей в приборной панели: Cupra Formentor (2020, 2021, 2022)

Назначение предохранителей в приборной панели (держатель предохранителя C)
№НоминалФункция/компонент
SC1--
SC2--
SC325AБлок управления системой распознавания прицепа
SC420ASCR, AdBlue
SC525AДатчик положения селектора
Привод блокировки парковочного положения
SC630AБлок управления бортовой сетью (внутренний свет)
SC730AОбогреваемые форсунки омывателя
Органы отопления и кондиционирования воздуха
Устройство управления системой отопления и кондиционирования воздуха
SC820AБлок управления сдвижным люком
SC930AУстройство управления дверью водителя (LHD)
Устройство управления задней левой дверью
Устройство управления передней дверью для пассажиров (RHD)
SC10--
SC1115AБлок управления системой распознавания прицепа
SC1240AБлок управления бортовой сетью (правый огонь)
SC1340AБлок управления бортовой сетью (центральная блокировка)
SC1430AЦифровой аудиоусилитель
SC15--
SC167.5AБлок управления подушками безопасности
SC1710AРеле системы дозирования реагента
SC187.5AИнтерфейс системы доступа и запуска (KESSY)
Блок управления 2 для противоугонной системы
Блок управления 3 для противоугонной системы
Устройство управления для электронной блокировки рулевой колонки
Блок управления 5 для противоугонной системы
Блок управления 4 для противоугонной системы
Водительская наружная дверная ручка
SC197.5AБлок экстренного вызова и связи
Комбинация приборов & Тормозная система
SC207.5AБлок интерфейса мобильной связи
Блок управления связью и приёмом данных
USB СВЯЗЬ 1
SC217.5AКамера заднего вида
Контрольное устройство для камеры кругового обзора
Блок управления контроля слепых зон
Блок управления контроля слепых зон 2
Устройство управления открыванием задней крышки
SC22--
SC23--
SC2415AУстройство управления приводом на всех колесах
SC2525AПередний левый ремень безопасности (преднатяжитель ремня безопасности) LHD)
Передний правый ремень безопасности (преднатяжитель ремня безопасности) RHD)
SC2630AУстройство управления передней дверью для пассажиров (LHD)
Устройство управления задней правой дверью
Устройство управления дверью водителя (RHD)
SC2725AПередний левый ремень безопасности (преднатяжитель ремня безопасности) LHD)
Передний правый ремень безопасности (преднатяжитель ремня безопасности) RHD)
SC2810AГибридная батарея
Соединитель пилотной линии 1
SC2915AБлок управления системой распознавания прицепа
SC3020AИнформационно-развлекательная система
Блок управления 1 для информационной электроники
SC3125AБлок управления системой распознавания прицепа
SC32--
SC33--
SC3430ADC/AC преобразователь с розеткой, 12V - 230V
SC3540AБлок управления бортовой сетью (левые огни)
SC3640AБлок управления вентилятором приточного воздуха
SC3730AБлок управления электроприводом крышки багажника
SC38--
SC3910AПодогрев рулевого колеса
Группа контроля электроники рулевой колонки
SC407.5AОхранная сигнализация
Звуковой сигнал противоугонной системы
SC417.5AДиагностический интерфейс шины данных
SC427.5AМеханизм селектора
Индикатор положения селектора
Устройство управления для электронной блокировки рулевой колонки
SC4310AПанель управления и дисплей задней климатической установки
Органы отопления и кондиционирования воздуха
Устройство управления системой отопления и кондиционирования воздуха
Датчик внутренней температуры транспортного средства
Обогрев заднего стекла
Устройство управления системой отопления и кондиционирования воздуха
SC447.5AМодуль переключателей 1 центральной консоли
Панель управления освещением
Датчик влажности воздуха, дождя и света
Модуль передней крыши
Датчик сигнализации против угона
Диагностический разъём
SC457.5AГруппа контроля электроники рулевой колонки
SC467.5AПроекционный дисплей и блок управления
SC4715AЭлектронный блок управления амортизаторами
SC487.5AЗарядный разъём USB 1
SC49--
SC50--
SC51--
SC5220AРозетка 12В
Розетка 12В 2
SC53--
SC54--
SC55--
SC56--
SC57--
SC587.5AБлок помощи при парковке
Блок адаптивного круиз-контроля
Передняя камера для систем помощи водителю
SC597.5AМодуль переключателей 1 центральной консоли
Розетки питания
Датчик качества воздуха
Датчик давления хладагента
Внутреннее зеркало
Переключатель освещения
Блок управления для структурного звука
SC607.5AДиагностический разъём
SC617.5AГибридная батарея
Электроника питания и управления для электропривода

DNFB:
& Стартер 1
&Стартер &2

DNWB:
Питание клеммы 15

DNNA:
&Стартер &2
SC62--
SC63--
SC64--
SC6510AБлок управления звуком двигателя
SC6615AЭлектродвигатель стеклоочистителя заднего стекла
SC6730AФильтр амплитудной модуляции (AM)
Фильтр частотной модуляции (FM) в положительном проводе
Обогрев заднего стекла
Отдельные предохранители:
30AЗадние розетки питания 230В
15AЭлектропривод сиденья водителя
R1Розетки питания
R2Питание клеммы 15
R3Обогрев заднего стекла
R4Реле системы дозирования реагента (дизельное топливо)
R5-
R6-

Отдельные предохранители

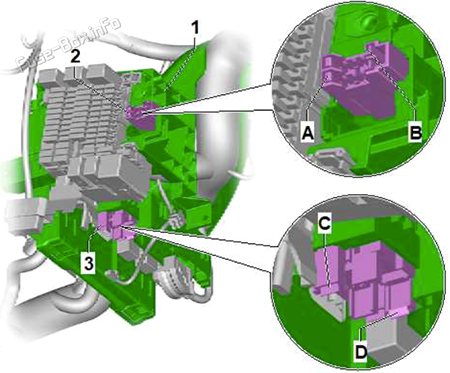

Отдельные предохранители в салоне: Cupra Formentor (2020, 2021, 2022)

№НоминалФункция/компонент
A15A4.7 Устройство регулировки сиденья водителя
4.7.8 Устройство управления для регулировки переднего правого сиденья
Устройство управления для регулировки переднего левого сиденья
B--
C7.5AЗарядный разъём USB 1
USB СВЯЗЬ 1
D--
E--

Блок предохранителей в моторном отсеке

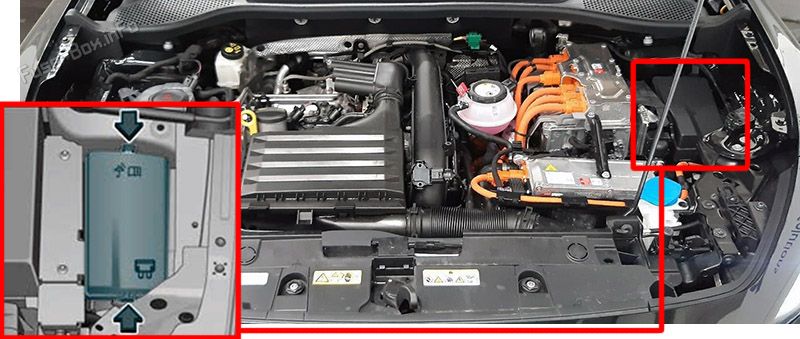

Расположение блока предохранителей

Нажмите на фиксаторы и снимите крышку.Расположение предохранителей в моторном отсеке: Cupra Formentor (2020, 2021, 2022)

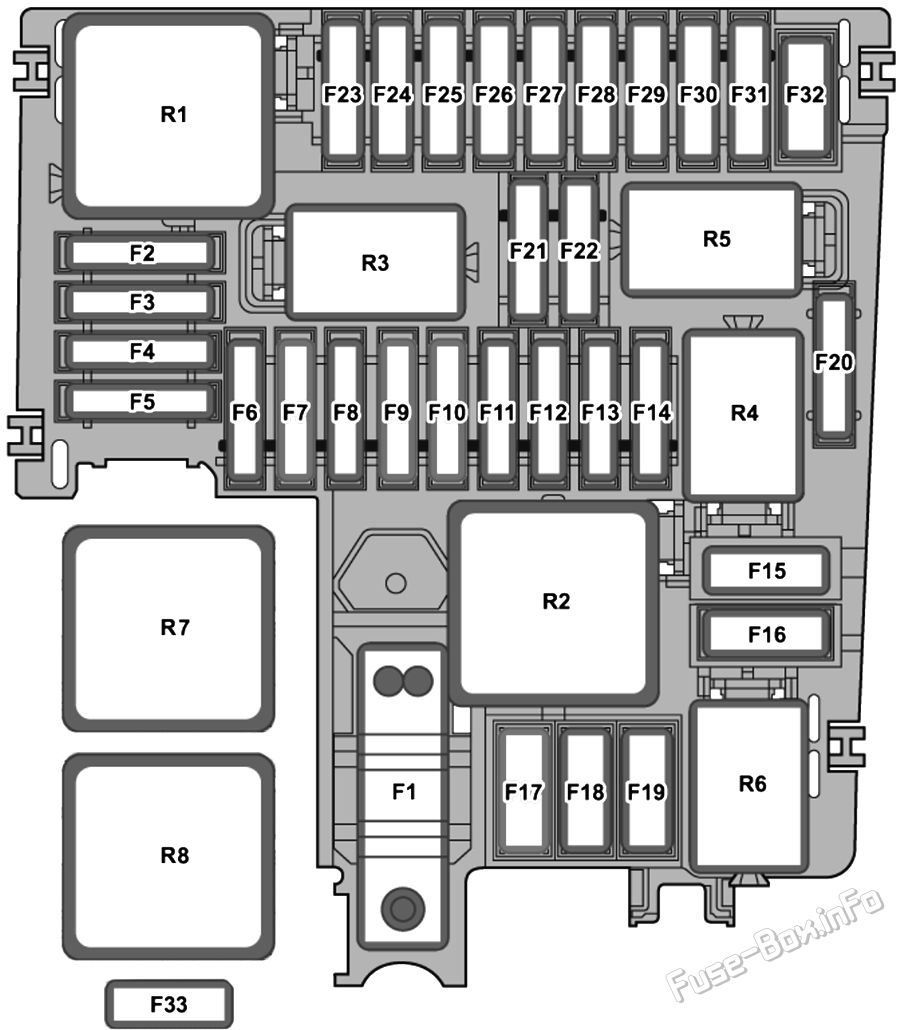

Схема блока предохранителей (-SB-)

Схема блока предохранителей в моторном отсеке: Cupra Formentor (2020, 2021, 2022)

Назначение предохранителей в моторном отсеке (держатель предохранителей B)
№НоминалФункция/компонент
SB180A6.7.8 Блок управления электромеханическим усилителем рулевого управления
SB27.5AБлок управления ABS

DGEA, DNNA:
Главное реле
Блок управления двигателем
SB37,5A/10A/20AЗарядный блок 1 для высоковольтной батареи
Электроника питания и управления для электропривода
Блок управления топливным насосом

DNFB, DNNA:
Реле питания компонентов двигателя

DNWB:
&Стартер &2
SB415AЛевая передняя фара
SB515AПравая передняя фара
SB6--
SB730AНасос охлаждения масла в коробке передач
SB840AТормозной сервопривод
SB915AРеле звукового сигнала
SB1030AЭлектродвигатель стеклоочистителя ветрового стекла
SB117,5AРеле подачи тока в элемент двигателя (PHEV Климат)
SB1230A/15AМехатронный блок коробки передач с двойным сцеплением
SB1325AБлок управления ABS
SB1420AРеле подачи тока в элемент двигателя (тепло)
SB1540AБлок управления ABS
SB1650AМехатронический блок для коробки передач с двойным сцеплением /PHEV
SB1740A/50AДополнительный воздушный отопитель
SB1840AДополнительный воздушный отопитель
SB19--
SB2015A6.12.1 Блок управления межосевой блокировкой
SB217.5AБлок управления двигателем
SB2230AЗапуск
SB2315AБлок управления двигателем
SB247,5A/10AВентилятор системы регенерации
Датчик уровня и температуры масла
вентилятор радиатора
Реле питания компонентов двигателя

DGEA:
Клапан адсорбера
Блок управления заслонкой выхлопной системы 1
Клапан регулировки давления масла
Клапан регулировки фаз ГРМ 1

DNFB:
Клапан адсорбера
Впускной клапан
Регулирующий клапан 1
Клапан рециркуляции воздуха турбонагнетателя
Блок управления заслонкой выхлопной системы 1
Клапан регулировки давления масла
Клапан регулировки фаз ГРМ 1

DNWB:
Форсунка 2, цилиндры 1~5
Реле вторичного воздушного насоса
&Стартер &2
SB257,5A/10ADNFB:
Регулирующий привод в км1 = 8

DGEA:
Насос циркуляции охлаждающей жидкости электроники электропривода
Запорный клапан системы охлаждения
Клапан охлаждения коробки передач
Переключающий клапан 1

DNWB:
Запорный клапан охлаждающей жидкости
Соленоид для цепи охлаждающей жидкости
SB267,5A/10ADNFB:
Клапан охлаждения коробки передач
Блок управления заслонкой выхлопных газов
Блок управления заслонкой выхлопных газов 2
Насос циркуляции охлаждающей жидкости

DGEA:
Насос охлаждения наддувочного воздуха

DNWB:
Регулирующий клапан 1
Блок управления заслонкой выхлопной системы 1
Блок управления двигателем
Привод выпускных клапанов цилиндров 1~5
DNNA Насос циркуляции охлаждающей жидкости
SB2710A/15AДатчик Lambda 1 после каталитического нейтрализатора
Датчик Lambda 1 перед каталитическим нейтрализатором
SB2810A/20A2021-2022: Катушки зажигания цилиндров 1~4 с выходным каскадом
SB2915A/20A/30AБлок управления топливным насосом
SB3010AНасос охлаждения для низкотемпературной цепи 2

DGEA:
Вспомогательный насос для отопления
Запорный клапан топливного бака

DNWB:
Датчик уровня и температуры масла
Электромагнитный клапан регулировки давления наддува
Клапан рециркуляции воздуха турбонагнетателя
Клапан вентиляции картера
Впускной клапан
Клапан адсорбера
SB31--
SB32--
SB3340AДополнительный воздушный отопитель
R1Главное реле (бензин)
Реле питания клеммы 30 (дизельное топливо)
R2Реле свечей накаливания (дизельное топливо)
Реле для подачи вторичного воздуха (бензин 2.0L/2,5L)
R3Реле звукового сигнала
R4& Стартер 1
R5&Стартер &2
R6Реле питания компонентов двигателя (бензин 2.0L/2,5L)
Реле топливного насоса (бензин 1,5L)
Реле системы кондиционирования воздуха (гибрид)
R7Блок управления свечами накаливания (дизельное топливо)
R8Реле малой мощности нагрева (дизельное топливо)

Коммутационный и распределительный блок 2 (второй ряд) SX2

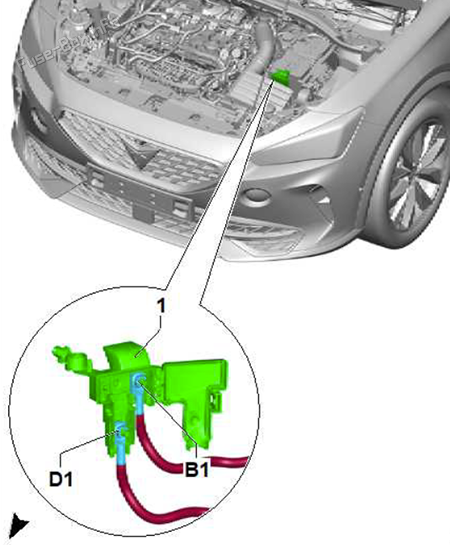

Соединительно-распределительный блок 2 (SX2): Cupra Formentor (2020, 2021, 2022)

№НоминалФункция/соответствие
B1-Держатель предохранителей A
D1400AЗапуск

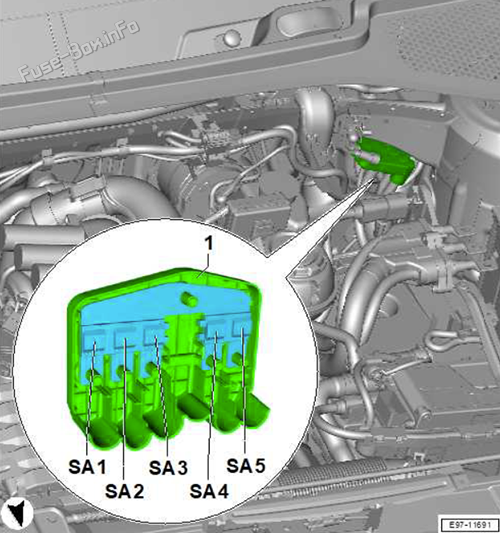

Держатель предохранителей A (гибридный привод)

Держатель предохранителей A (гибридный привод): Cupra Formentor (2020, 2021, 2022)

№НоминалФункция/компонент
SA1150AДержатель предохранителей B
SA250Aвентилятор радиатора
SA3200AДополнительный воздушный отопитель
SA4125AДержатель предохранителей C
SA5125AДержатель предохранителей C

Один предохранитель (JX1)

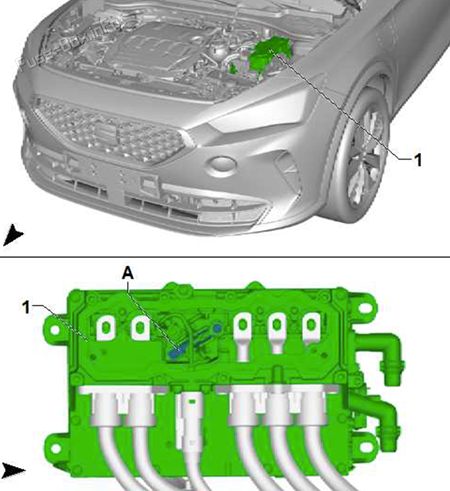

Отдельный предохранитель (JX1): Cupra Formentor (2020, 2021, 2022)

№НоминалФункция/компонент
A80AЭлектроника электропривода

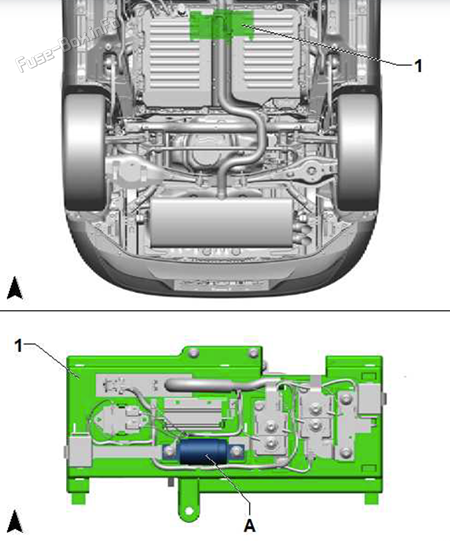

Один предохранитель (SX6)

Отдельный предохранитель (SX6): Cupra Formentor (2020, 2021, 2022)

№НоминалФункция/компонент
A350AГибридная батарея (контактор высоковольтной батареи)

Блоки предохранителей в багажном отделении

Держатель предохранителей A (бензиновый двигатель 2,5L)

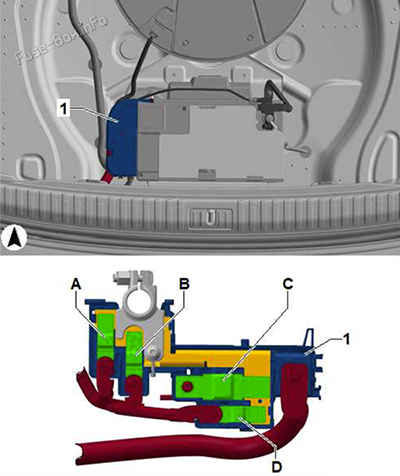

Держатель предохранителей A (бензиновый двигатель 2,5 л): Cupra Formentor (2020, 2021, 2022)

№НоминалФункция/компонент
A125AДержатель предохранителей C,A1
B80AДержатель предохранителей C,A2
C-не назначен
D125AПредохранитель 4 в держателе A
6.7.8 Блок управления электромеханическим усилителем рулевого управления
Предохранитель 1 в держателе B
предохранитель 2
Главное реле

Держатель предохранителей F (гибрид)

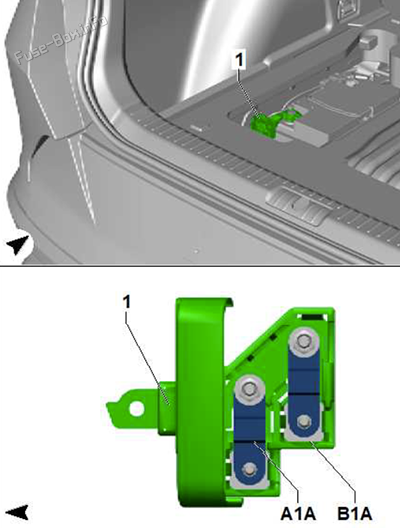

Держатель предохранителей F (гибрид): Cupra Formentor (2020, 2021, 2022)

№НоминалФункция/компонент
A1A175Aпредохранитель 3
Блок реле и предохранитель 1
B1A--

Дополнительная информация: Cupra Formentor (2020-2022)

Предохранители и реле Cupra Formentor (2020-2022): расположение блоков, схемы, номера позиций и номиналы. Штатные обозначения цепей и технические коды сохранены в исходном виде.
